第十四章《探究欧姆定律》动态电路分析专题训练 2022-2023学年九年级物理上学期含答案奥沪版

第十四章《探究欧姆定律》动态电路分析专题训练

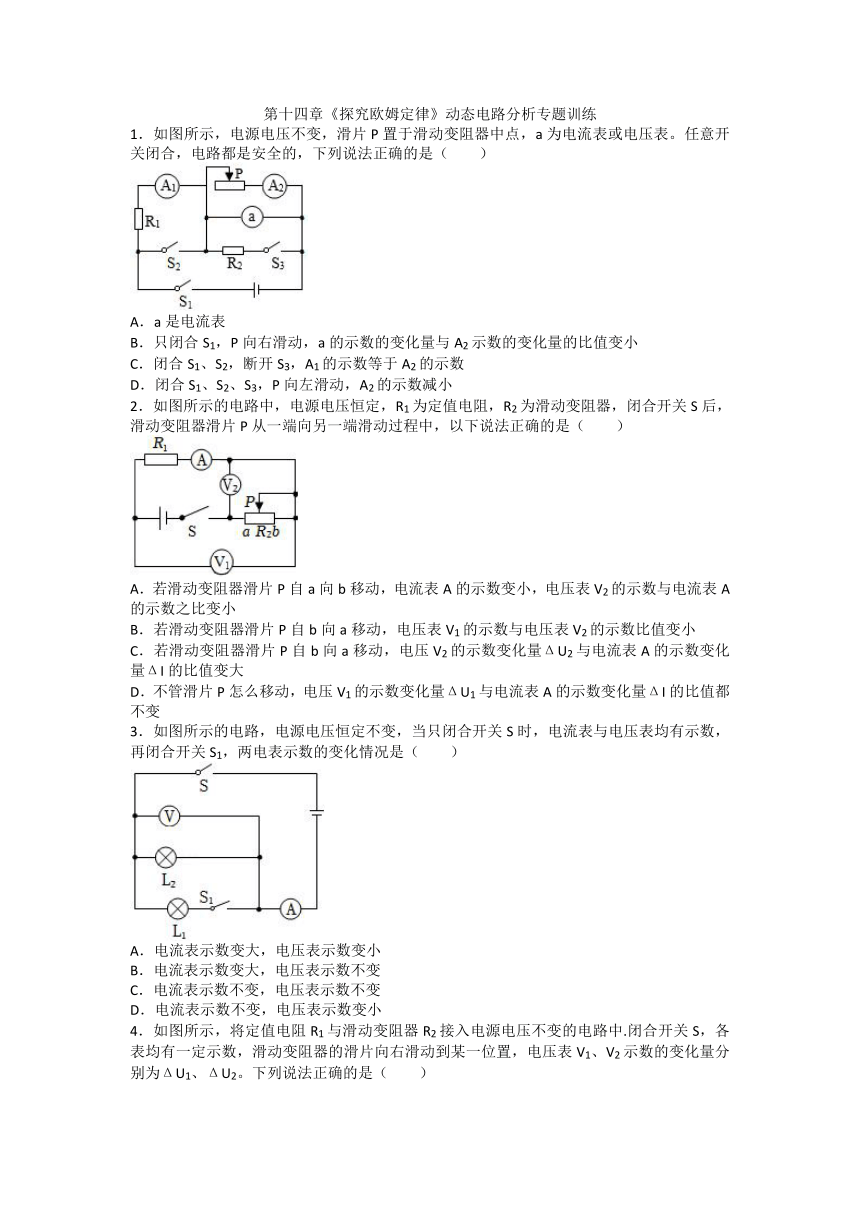

1．如图所示，电源电压不变，滑片P置于滑动变阻器中点，a为电流表或电压表。任意开关闭合，电路都是安全的，下列说法正确的是（　　）
A．a是电流表
B．只闭合S1，P向右滑动，a的示数的变化量与A2示数的变化量的比值变小
C．闭合S1、S2，断开S3，A1的示数等于A2的示数
D．闭合S1、S2、S3，P向左滑动，A2的示数减小
2．如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，以下说法正确的是（　　）
A．若滑动变阻器滑片P自a向b移动，电流表A的示数变小，电压表V2的示数与电流表A的示数之比变小
B．若滑动变阻器滑片P自b向a移动，电压表V1的示数与电压表V2的示数比值变小
C．若滑动变阻器滑片P自b向a移动，电压V2的示数变化量ΔU2与电流表A的示数变化量ΔI的比值变大
D．不管滑片P怎么移动，电压V1的示数变化量ΔU1与电流表A的示数变化量ΔI的比值都不变
3．如图所示的电路，电源电压恒定不变，当只闭合开关S时，电流表与电压表均有示数，再闭合开关S1，两电表示数的变化情况是（　　）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数不变
C．电流表示数不变，电压表示数不变
D．电流表示数不变，电压表示数变小
4．如图所示，将定值电阻R1与滑动变阻器R2接入电源电压不变的电路中.闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为ΔU1、ΔU2。下列说法正确的是（　　）
A．V1示数变大，V2示数不变
B．V1示数变大，ΔU1＞ΔU2
C．V2示数变小，V2示数和电流表示数之比不变
D．V2示数变大，V2示数和电流表示数之比变大
5．如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（　　）
A．电压表V1示数变小，电压表V2示数不变，电流表A示数变小
B．电压表V1示数变小，电压表V2示数变大，电压表V1的示数与电流表A的示数之比变小
C．电压表V2示数不变，电流表A示数变大，电压表V1的示数与电流表A的示数之比变大
D．电压表V1示数变小，电压表V2示数不变，电压表V2的示数与电流表A的示数之比变小
6．如图所示电路中闭合S2，断开S1和S3，两个电表均有示数，再断开S2，闭合S1和S3，则下面判断正确的是（　　）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数不变
C．电压表示数和电流表示数的比值变小
D．电压表示数和电流表示数的乘积变小

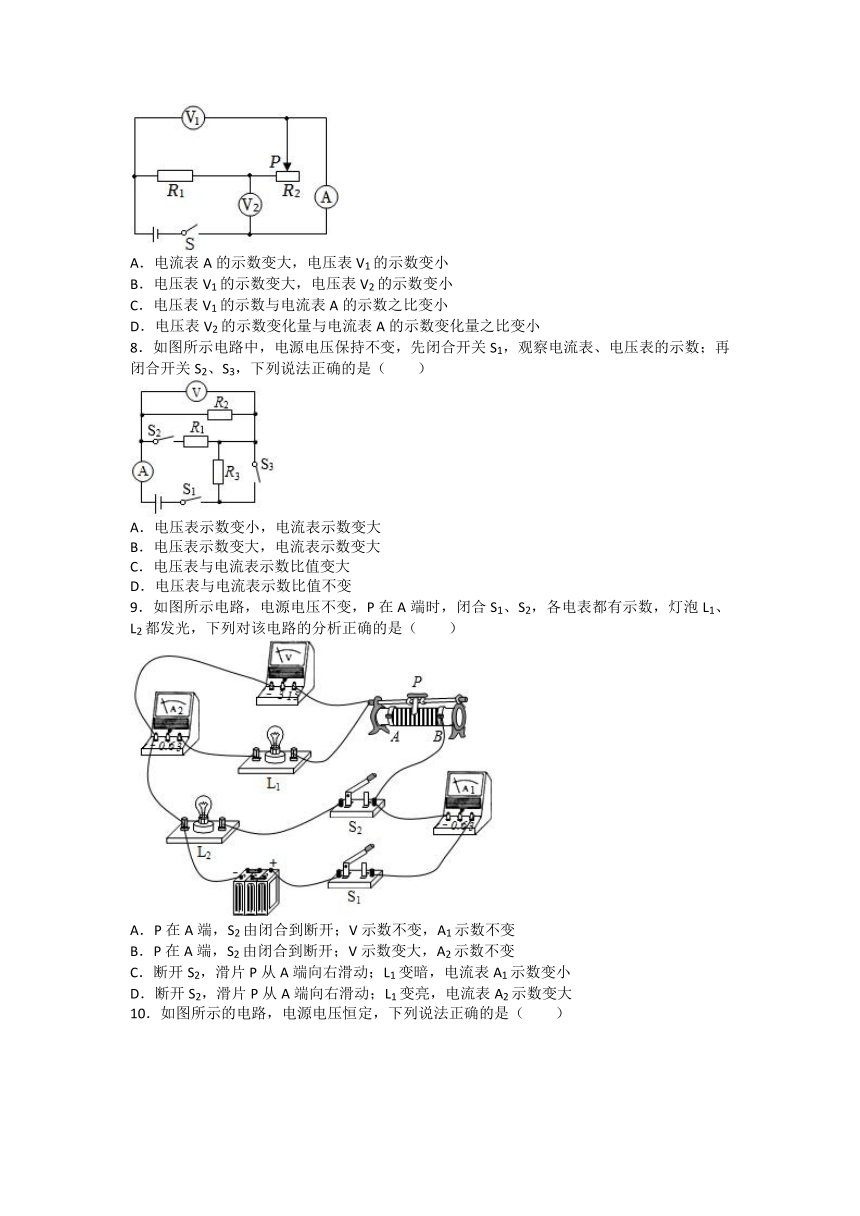

7．如图所示电路，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片向左移动的过程中，下列说法正确的是（　　）
A．电流表A的示数变大，电压表V1的示数变小
B．电压表V1的示数变大，电压表V2的示数变小
C．电压表V1的示数与电流表A的示数之比变小
D．电压表V2的示数变化量与电流表A的示数变化量之比变小
8．如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，下列说法正确的是（　　）
A．电压表示数变小，电流表示数变大
B．电压表示数变大，电流表示数变大
C．电压表与电流表示数比值变大
D．电压表与电流表示数比值不变
9．如图所示电路，电源电压不变，P在A端时，闭合S1、S2，各电表都有示数，灯泡L1、L2都发光，下列对该电路的分析正确的是（　　）
A．P在A端，S2由闭合到断开；V示数不变，A1示数不变
B．P在A端，S2由闭合到断开；V示数变大，A2示数不变
C．断开S2，滑片P从A端向右滑动；L1变暗，电流表A1示数变小
D．断开S2，滑片P从A端向右滑动；L1变亮，电流表A2示数变大
10．如图所示的电路，电源电压恒定，下列说法正确的是（　　）
A．当开关 S 断开时，两电表示数均为零
B．当开关S 断开时，将滑片由左端移至右端，电压表示数变大
C．当开关S 由断开到闭合，电流表与电压表示数均变大
D．无论开关 S 由闭合到断开，还是由断开到闭合，电流表与电压表指针偏转方向总是相反
11．如图所示电路，电源电压恒定，R1、R2为定值电阻。只闭合S1，电压表的示数为U1，电流表的示数为I1，下列说法正确的是（　　）
A．电源电压等于 U1
B．再闭合 S2，电压表的示数不变，电流表的示数变大
C．断开 S1，只闭合 S2，电压表的示数为 U2，电流表的示数为 I2，则 U2＞U1，I2＞I1
D．断开 S1，同时闭合 S2、S3，电压表的示数为 U3，电流表的示数为 I3，则 U3＝U1，I3＞I1
12．如图所示的电路中，电源电压保持不变且元件完好。只闭合S1，两电表均有示数。则下列判断正确的是（　　）
A．再将S2闭合，若向左移动滑片，电压表的示数将变小
B．再将S2闭合，若向右移动滑片，电流表的示数将变小
C．闭合S2前后电压表示数变化量与电流表示数变化量的比值变小
D．闭合S2前后电压表示数变化量与电流表示数变化量的比值不变
13．如图所示的电路中，电源电压恒定不变。闭合开关S，将滑动变阻器的滑片P由a点移动到b点的过程中，下列说法正确的是（　　）
A．电压表V2的示数将变小
B．灯泡的亮度始终保持不变
C．电流表A1的示数与电流表A2的示数始终相等
D．电压表V1的示数与电流表A3的示数比值将变大
14．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向左移动的过程中，电流表示数将 　 　，电压表示数将 　 　。
15．如图所示，当开关S2闭合，S1接a，滑片位于中间位置时，电压表示数为U1，电流表示数为I1；当开关S2断开，S1接b，滑片位于最左端时，电压表示数为U2，电流表示数为I2。若R1＞R2，则U1　 　U2，I1　 　I2。（均选填“＞”“＜”或“＝”）
16．如图所示电路中，闭合开关S，当R1的滑片P向b端移动时，电压表V2与电流表A2的示数之积将 　 　；电压表V1与电流表A1的示数之比将 　 　。（均选填“变大”、“变小”或“不变”）
17．如图所示，电源电压不变。R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑片向右移动过程中，电流表示数 　 　，电压表示数 　 　，电压表与电流表示数之比 　 　。（选填“变大”、“变小”或“不变”）
18．如图所示电路，电源电压不变。闭合开关S后，将滑动变阻器R2的滑片从任意一点向右滑到另外一点时，电流表A、电压表V1的示数变化量分别为△I、△U1，则在滑动滑片的过程中，电压表V2的示数 　 　，的值 　 　。（选填“变大”、“变小”或“不变”）。
第十四章《探究欧姆定律》动态电路分析专题训练答案
1．D； 2．D； 3．B； 4．D； 5．D； 6．C； 7．C； 8．B； 9．D； 10．D； 11．C； 12．D； 13．B；
14．不变；变小； 15．＜；＞； 16．不变；变小； 17．变小；不变；变大； 18．变小；不变；
