第十六章　电磁铁与自动控制
16.4　电磁继电器与自动控制
学习目标
课前预习
课堂达标
易错辨析
课程标准(2022年版) 学习目标
了解电磁铁在生产生活中的应用. 1.了解电磁继电器的结构和工作原理.
2.会连接用电磁继电器进行自动控制的简单电路.
1.驱动大型机器的电流可能达到几十安或
几百安，用手直接控制强大的电流或操作
高压电路是很危险的.在工厂里我们可以
看到工人师傅利用按钮来控制机器，他们
并没有直接控制机器，这是如何实现的呢
按钮所在电路和机器所在电路是两个不同的电路，按钮所在电路接通后会使得机器所在电路接通，即按钮仅仅控制机器所在电路的通断，并没有直接控制机器.
2.生活中，电铃一般有防盗、提醒、警告的作用，它是如何实现持续不断地响铃呢
利用电磁铁通电有磁性，断电没磁性的特点来实现.有磁性时将小锤吸下敲击金属发出声音，磁性消失时在弹簧作用下小锤离开金属，磁性有无的交替会使得小锤不停敲击金属从而实现响铃.

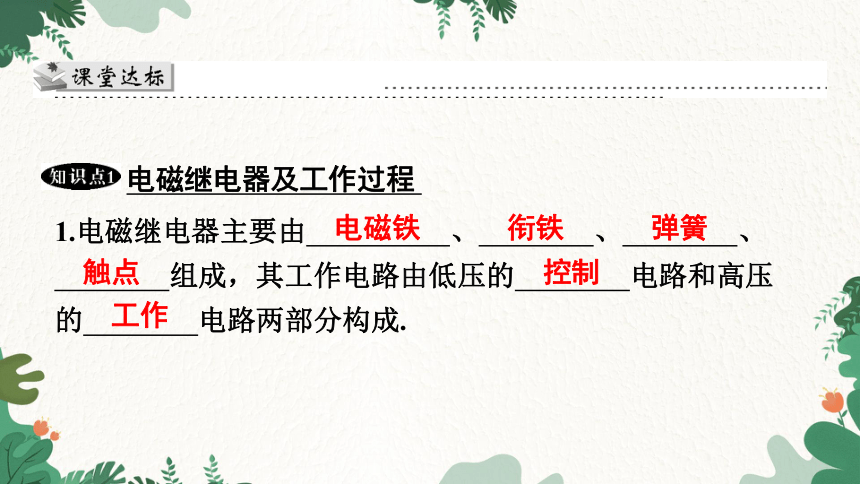

1.电磁继电器主要由　 　、　 　、　 　、
　 　组成，其工作电路由低压的　 　电路和高压
的　 　电路两部分构成.
　工作　
　控制　
　触点　
　弹簧　
　衔铁　
电磁继电器及工作过程
　电磁铁　
2.电磁继电器的工作原理：电磁铁通电工作，把　 　吸下来，使　 　和　 　接触，工作电路闭合；
电磁铁断电时，失去　 　，弹簧把　 　拉起来，
切断工作电路.电磁继电器就是利用　 　控制工作电路通断的开关.
3.利用电磁继电器可实现用　 　电流、　 　电压控制
　 　电流、　 　电压的工作电路，还可以实现
　 　.
　自动控制　
　高　
　强　
　低　
　弱　
　电磁铁　
　衔铁　
　磁性　
　静触点　
　动触点　
　衔铁　
【例1】(教材母题变式：RJ九全P132)虽然纯净的水是不导电的，但一般的水都能导电.根据水的导电性可以设计一种水位自动报警器，其原理如图所示.
(1)图中的螺线管中插入了一根软铁棒，通电后磁性会比无铁棒时更　 　(选填“强”或“弱”).
(2)当水位到达金属块A时，电磁铁中　 　(选填“有”或“没有”)电流，产生磁性吸引衔铁使动触点和　 　(选填“红”或“绿”)灯电路接通而使该灯亮.
(3)当水位低于金属块A时，电磁铁中　 　(选填“有”或“没有”)电流，衔铁在弹簧的作用下使动触点和　 _
(选填“红”或“绿”)灯电路接通而使该灯亮.
　绿
　没有　
　红　
　有　
　强　
【举一反三】
1.(教材母题变式：YH九下P19)如图所示是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合.下列说法正确的是( )
A.当有人闯入保密室时，a、b灯均亮
B.当有人闯入保密室时，b灯亮
C.电磁铁工作时，上端为S极
D.当有人闯入保密室时，a灯亮
B
2.(核心教材母题：YH九下P19，RJ九全P132)如图所示是某科技小组设计的一种温度自动控制报警装置电路图，下列关于该报警装置的叙述，正确的一项是( )
A.当温度低于95 ℃时，
报警装置就会响铃，
同时绿灯亮
B.当温度低于95 ℃时，
报警装置就会响铃，同时红灯亮
C.当温度达到95 ℃时，报警装置就会响铃，同时红灯亮
D.当温度达到95 ℃时，报警装置就会响铃，同时绿灯亮
C
【归纳总结】
电磁继电器的工作原理：当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起.
电磁继电器的连接
【例2】请将电磁继电器电路连接完整.要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转.
如图所示
【举一反三】
3.如图所示，连接电路.要求：开关S断开时，电铃不响，电灯亮；开关S闭合时，电铃响，电灯不亮.
如图所示
【归纳总结】
控制电路连成串联，工作电路的动触点先接电源，接着再分析电路.
【重难易错】超市里的电梯，有人乘时运行较快，无人乘时为了节能运行较慢.利用电磁继电器可以设计这样的电路，请按照要求用笔画线代替导线将图中的控制电路和工作电路连接完整.其中R1是压敏电阻(受到压力时阻值较小，不受压力时阻值很大)，R2是限流电阻
(串联在电路中可减小电路中的电流).
如图所示
易错分析：分不清控制电路和工作电路，对接线柱感到混乱、读不懂题目是该题错误的原因.
谢谢大家！
