《第十六章　电压　电阻》测试卷

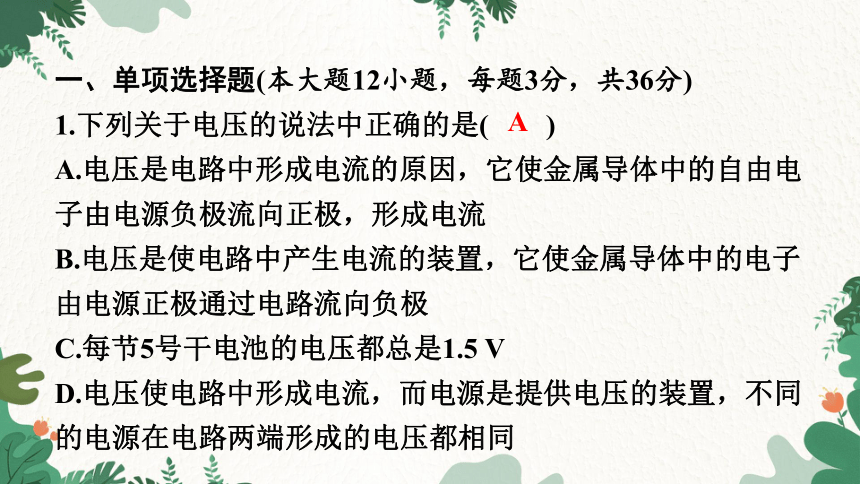

一、单项选择题(本大题12小题，每题3分，共36分)
1.下列关于电压的说法中正确的是( )
A.电压是电路中形成电流的原因，它使金属导体中的自由电子由电源负极流向正极，形成电流
B.电压是使电路中产生电流的装置，它使金属导体中的电子由电源正极通过电路流向负极
C.每节5号干电池的电压都总是1.5 V
D.电压使电路中形成电流，而电源是提供电压的装置，不同的电源在电路两端形成的电压都相同
A
A.低于36 V　 B.在36~220 V之间　
C.等于220 V　 D.高于220 V

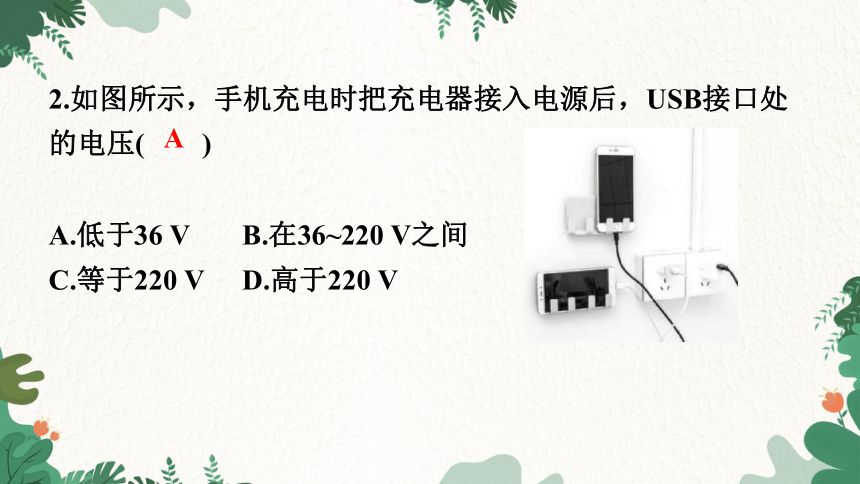

2.如图所示，手机充电时把充电器接入电源后，USB接口处的电压( )
A
A.电压表不能直接测量电源电压
B.若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C.实验得到的结论为:串联电路电压处处相等
D.改变两个小灯泡的规格，重复实验，是为了减小实验误差

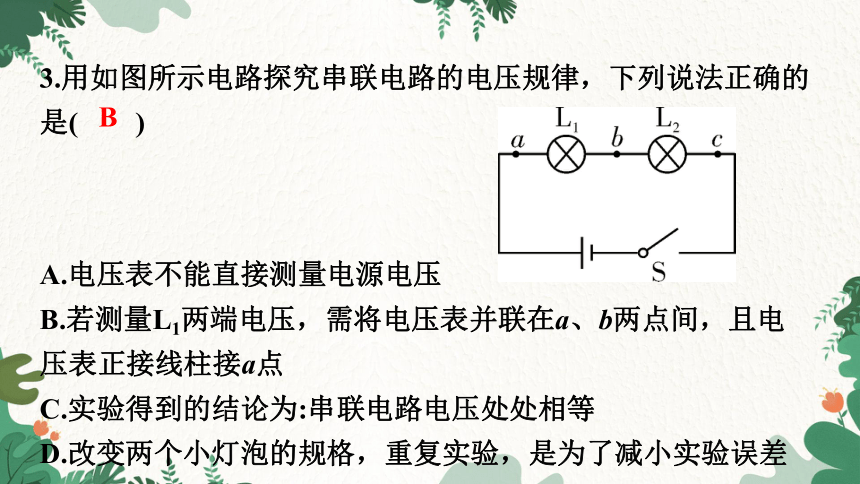

3.用如图所示电路探究串联电路的电压规律，下列说法正确的是( )
B
A.1.5 V　 B.2 V　 C.3 V　 D.4 V

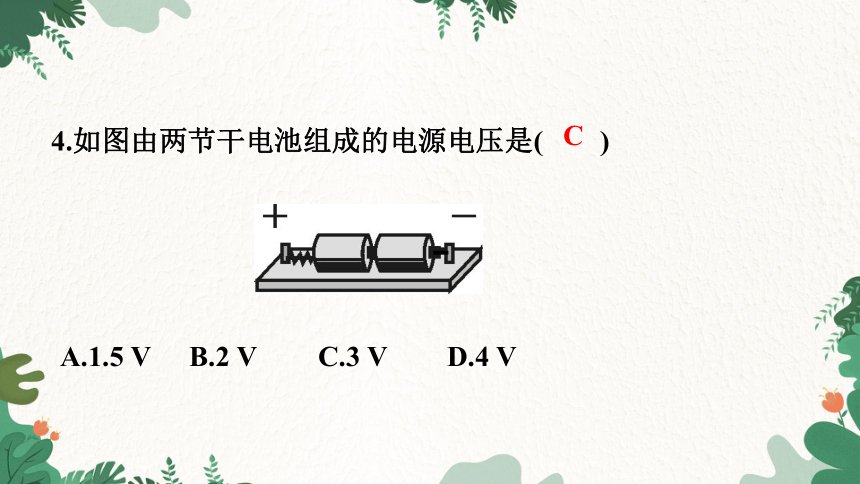

4.如图由两节干电池组成的电源电压是( )
C
A.灯L1和灯L2串联
B.灯L1和灯L2两端的电压一定相等
C.通过灯L1的电流与通过灯L2的电流一定相等
D.通过灯L1的电流与通过电源的电流一定相等

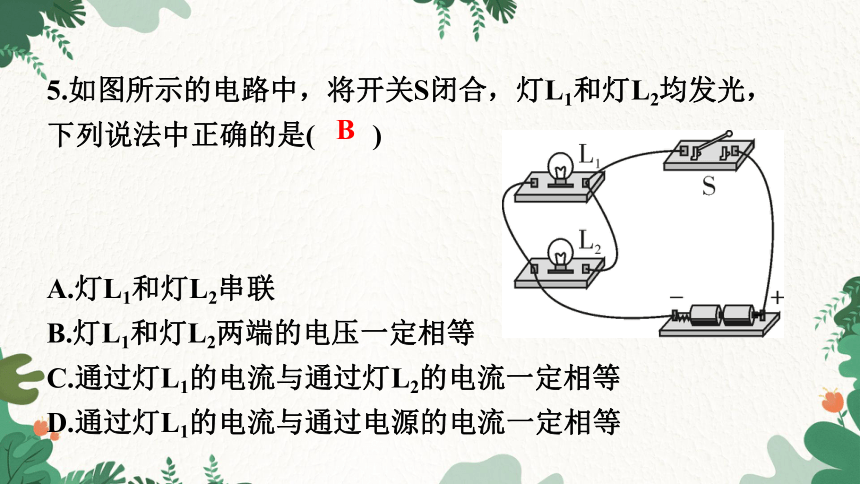

5.如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是( )
B

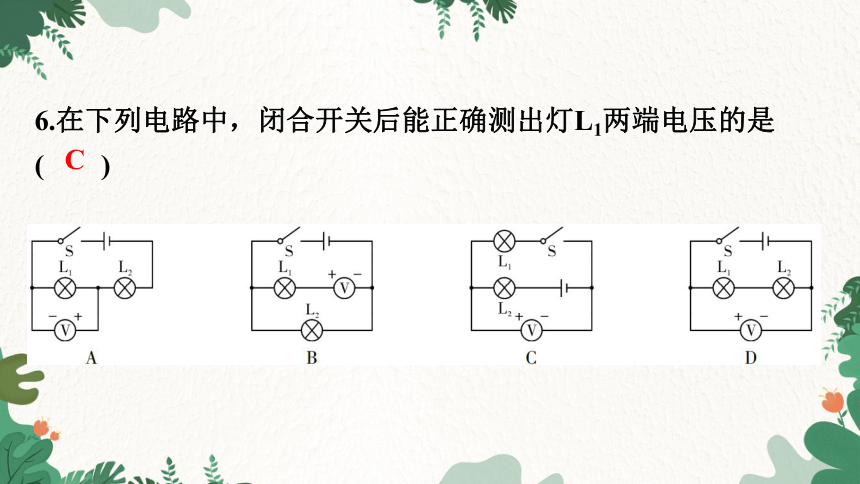

6.在下列电路中，闭合开关后能正确测出灯L1两端电压的是( )
C
A.电压表V的示数等于电压表V1的示数
B.电压表V1的示数等于电压表V2的示数
C.电流表A1的示数等于电流表A2的示数
D.电压表V的示数等于电压表V1 、V2的示数之和

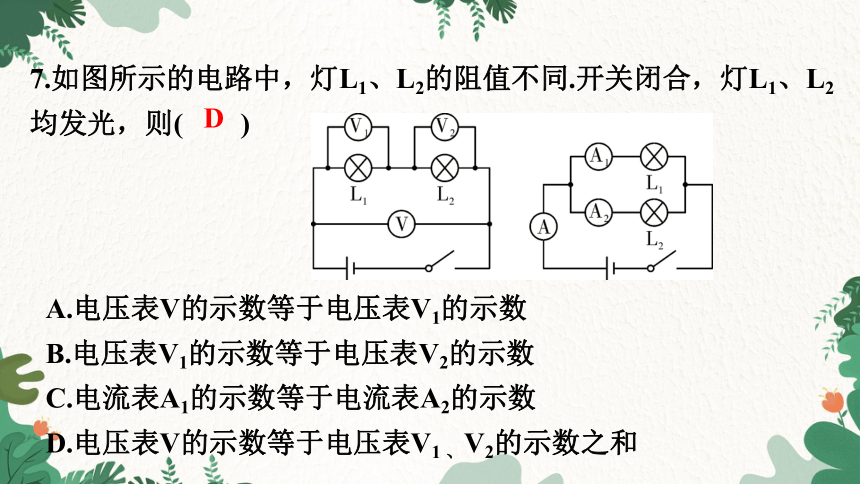

7.如图所示的电路中，灯L1、L2的阻值不同.开关闭合，灯L1、L2均发光，则( )
D

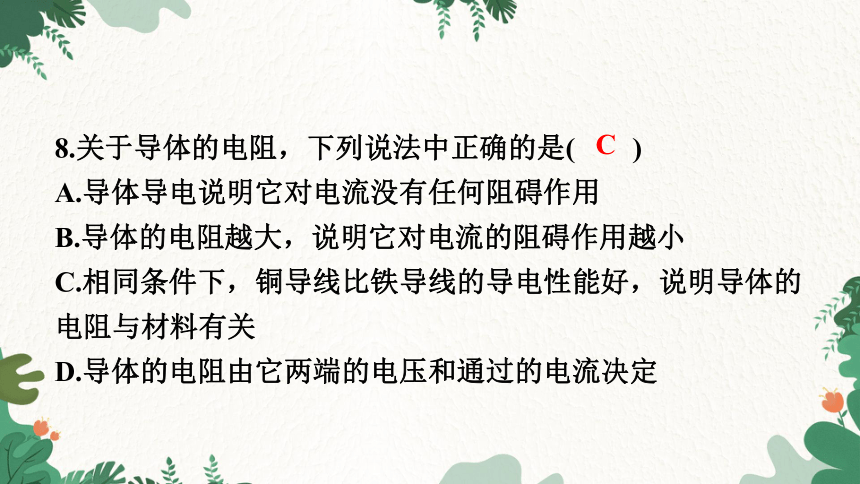

8.关于导体的电阻，下列说法中正确的是( )
A.导体导电说明它对电流没有任何阻碍作用
B.导体的电阻越大，说明它对电流的阻碍作用越小
C.相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关
D.导体的电阻由它两端的电压和通过的电流决定
C

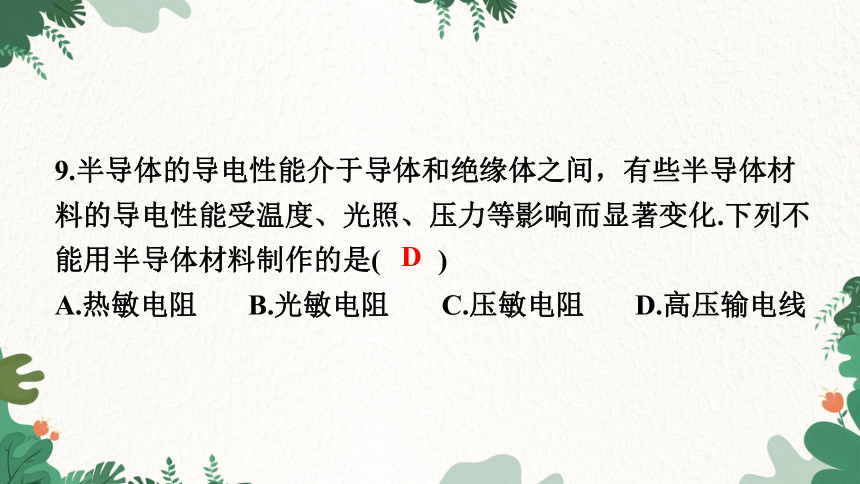

9.半导体的导电性能介于导体和绝缘体之间，有些半导体材料的导电性能受温度、光照、压力等影响而显著变化.下列不能用半导体材料制作的是( )
A.热敏电阻　 B.光敏电阻　 C.压敏电阻　 D.高压输电线
D
A.若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B.若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C.若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D.若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快

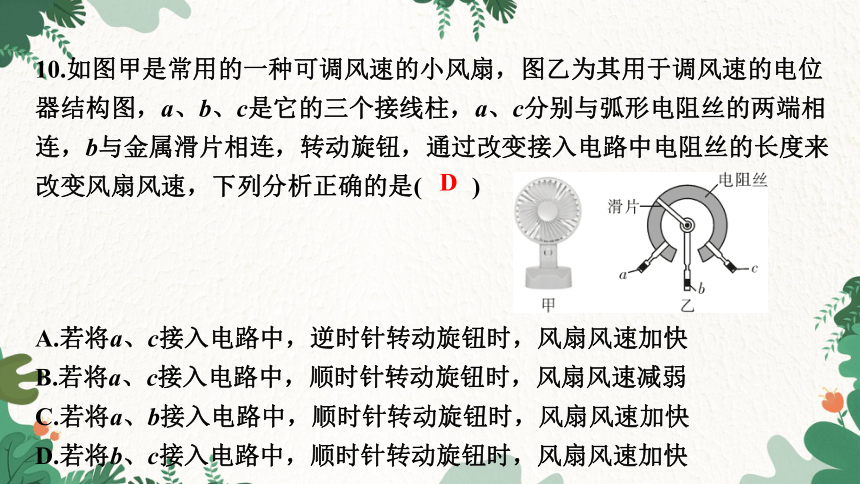

10.如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是( )
D
A.L1短路　 B.L2短路　 C.L1断路　 D.L2断路

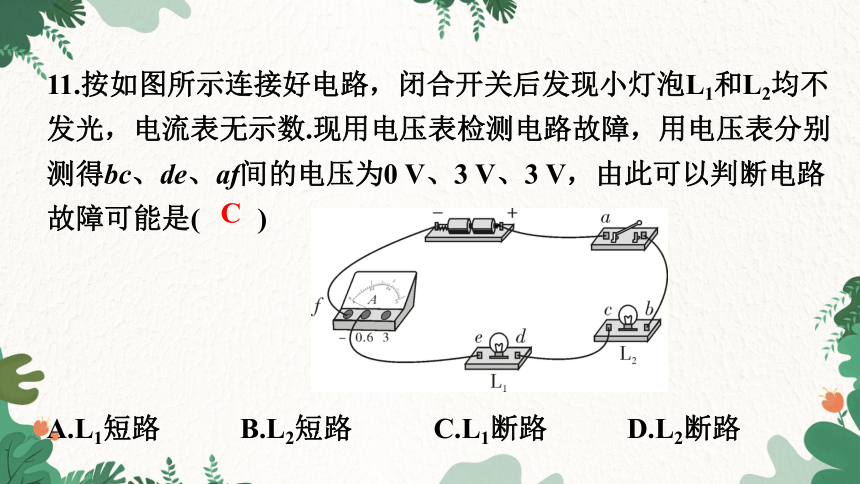

11.按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数.现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0 V、3 V、3 V，由此可以判断电路故障可能是( )
C
A.1.2 V　4.8 V B.4.8 V　1.2 V
C.1.2 V　6 V D.6 V　1.2 V
12.如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则灯L1和L2两端的电压分别为( )
A
二、填空题(本大题7小题，每空1分，共20分)
13.如图所示电路图中，电压表测量的是灯泡　 　两端电压.如图所示，电压表的示数是　 　V.
　4　
　L1　
14.如图所示是小明同学自制的盐水电池，他分别把一块铜片与一块锌片插入一杯盐水中，然后连接到一个电压表上.由图可知，这个盐水电池的电压为　 　V，正极是 _
(选填“铜片”或“锌片”).若想获得4 V 的电压，需要把5个这样的盐水电池　 　(选填“并联”或“串联”)起来.
　 串联　
铜片
　0.8　
15.如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是　 　 (选填“电流”或“电压”)表，乙表测的是　 　 的　 　 (选填“电流”或“电压”).
　电流　
　R2　
　电压　
16.如图所示，是一种自动测定油箱内油面高度的装置，其中R0的作用是　 　，油量表是用　 　表改装成的;当油箱中的油面下降时，R接入电路的电阻值将　 _
(选填“增大”“减小”或“不变”).
　增大
　电压　
　保护电路　
17.如图所示，电源电压为3 V，合上开关时，发现灯L1亮而灯L2不亮，则灯　 　(选填“L1”或“L2”)被短路，此时电压表V1的示数为　 　V，电压表V2的示数为　 　V.
　0　
　3　
　L2　
18.如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的　 　(选填“A”“C”或“D”)接线柱连接，滑动变阻器是通过改变电阻丝的 _
来改变电阻的大小.如图所示，电阻箱的示数是　 　Ω.
　6 280　
长度
　C　
19.老师在课堂上做了一个演示实验.实验器材有:玻璃泡破碎但钨丝完好的废白炽灯、小灯泡L、蓄电池、开关S、酒精灯、火柴、导线若干.连接的电路如图所示，当闭合开关S时，小灯泡L发光，然后用点燃的酒精灯对白炽灯的钨丝加热，可观察到小灯泡L的亮度明显变暗，此时通过小灯泡L的电流变　 　，这个实验说明了电阻跟　 　有关.一盏电灯，正常发光时灯丝的电阻比不发光时灯丝的电阻　 　(选填“大”“小”或“相等”).
　大　
　温度　
　小　
三、作图题(本大题2小题，共8分)
20.(4分)请将如图所示的实物电路连接完整.要求:电压表测量小灯泡两端电压;滑动变阻器的滑片向右滑动时，灯变亮.　
答案图
如图所示:
21.(4分)请根据连接好的实物电路图，在虚线框中画出其电路图.　
如图所示:
答案图:
S
四、实验题(本大题2小题，除特别说明外，每空2分，共30分)
22.(16分)如图甲所示，小明在探究“串联电路的电压特点”时，将两盏标有“2.5 V　0.3 A”的小灯泡串联起来，接到可调直流电源两端.
(1)请用笔画线代替导线，按如图甲所示的电路图连接实物图乙.要求:导线不能交叉.　
(1)答案图
如(1)答案图甲所示:
(2)小明在闭合开关后，发现电压表的指针偏转如图丙所示，这是因为　 　;上述问题纠正后，小明正确操作测出了L1两端的电压.在测L2两端的电压时，为了节省实验时间，小明采用了以下方法:电压表所接的B接点不动，只断开A接点，并改接到C接点上，小明用上面的方法能否测出L2两端的电压？　 　，为什么？
答:　 　.
　改接后电压表正、负接线柱接反　
　不能　
　选择了0~15 V的量程　
(3)若实验中，正常发光的两盏灯突然同时熄灭，电压表有示数且接近电源电压，则电路故障可能是　 　.(假设故障只发生在灯L1或L2处)
(4)小明想得到串联电路的电压特点的规律，他接下来如何操作:　 　.
　换不同规格灯泡多次实验　
　灯L1断路　
(5)小明的实验数据如下表所示，分析表中数据可得出结论:
　 　.
　串联电路的总电压等于各串联用电器两端的电压之和　
实验序号 UAB /V UBC /V UAC /V
1 0.5 2.5 3
2 1.8 1.2 3
3 1.2 1.8 3
(6)小明想探究并联电路的电压规律，请帮他把丁图中电路连接完整，电压表测量灯L1两端的电压.
(2)答案图
如(2)答案图所示:
23.(14分)在探究“影响导体电阻大小的因素”时，某实验小组想利用如图所示的电路对“导体电阻的大小与它的长度、横截面积、材料有关”的猜想进行实验验证.
(1)为验证“导体电阻跟长度有关”，下表中可选用的三种导体是　 　(选填导体代号).
　B、D、E　
导体代号 长度/m 横截面积/mm2 材料
A 1.0 0.2 锰铜
B 1.0 0.4 锰铜
C 1.0 0.6 锰铜
D 0.5 0.4 锰铜
E 1.5 0.4 锰铜
F 1.0 0.6 镍铬合金
G 1.0 0.6 铁
(2)在上面的实验中，电阻的大小并不能直接观察，而是通过电流表的示数反映出来的，电流表的示数越大，说明电阻丝的电阻越　 　.
(3)分别将A、B和C三根电阻丝接入图中电路M、N两点间，电流表示数不相同(其中C的电流表的示数最大，A的电流表的示数最小)，由此，初步得到的结论是:当　 　和长度相同时，　 　越大，导体的电阻越小.
　横截面积　
　材料　
　小　
(4)若实验中将电路中的电流表更换为小灯泡，通过观察
　 　也可以判断导体电阻大小，这样的研究
方法叫　 　，但不足之处是　 _
　.
不大时，只依据灯泡的亮暗不易区分　
　当电路中电阻变化
　转换法　
　灯泡的亮度　
(1)灯泡L1和L2两端的电压各是多少？
(2)通过灯泡L1的电流是多少？
(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
五、计算题(共6分)
24.(6分)如图所示，已知电源电压为9 V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6 V，通过灯泡L2的电流为0.5 A，回答下列问题:
解:(1)据图可知，L1、L2是串联的，电压表V1测L1两端的电压，电压表V2测L2两端的电压，
则灯泡L1两端的电压U1＝6 V，
根据串联电路的电压特点可知，L2两端的电压
U2＝U－U1＝9 V－6 V＝3 V.
(2)L1、L2是串联的，
根据串联电路中电流处处相等可知，通过灯泡L1的电流是I1＝I2＝I＝0.5 A.
(3)若灯泡L1灯丝烧断，灯L2不亮，此时电压表V1示数接近于电源电压，即电压表V1的示数为9 V，电压表V2的示数为0 V.
答:(1)灯泡L1两端的电压为6 V，L2两端的电压是3 V;
(2)通过灯泡L1的电流是0.5 A;(3)若灯泡L1灯丝烧断，则电压表V1的示数为9 V，电压表V2的示数为0 V.
