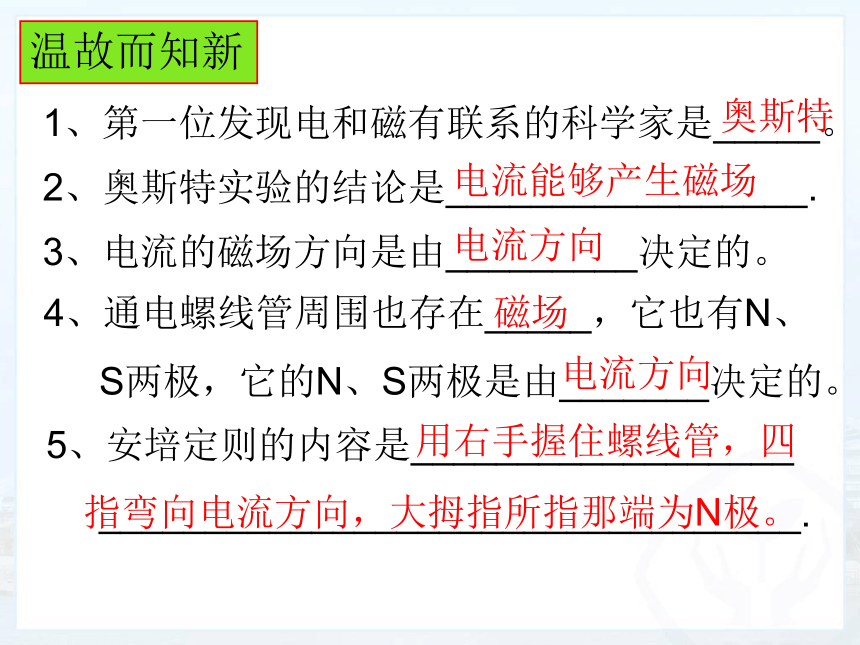

课件23张PPT。温故而知新2、奥斯特实验的结论是_________________.3、电流的磁场方向是由_________决定的。1、第一位发现电和磁有联系的科学家是_____。4、通电螺线管周围也存在_____，它也有N、
S两极，它的N、S两极是由_______决定的。5、安培定则的内容是__________________
_________________________________.奥斯特电流能够产生磁场电流方向磁场电流方向用右手握住螺线管，四指弯向电流方向，大拇指所指那端为N极。6、比较甲乙两图得到的结论是:

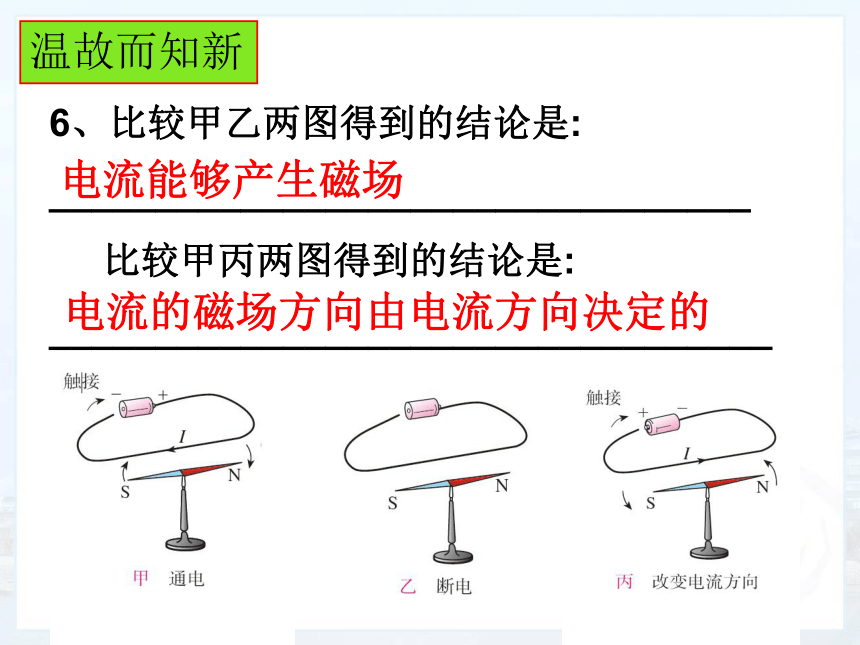

_________________________________
比较甲丙两图得到的结论是:

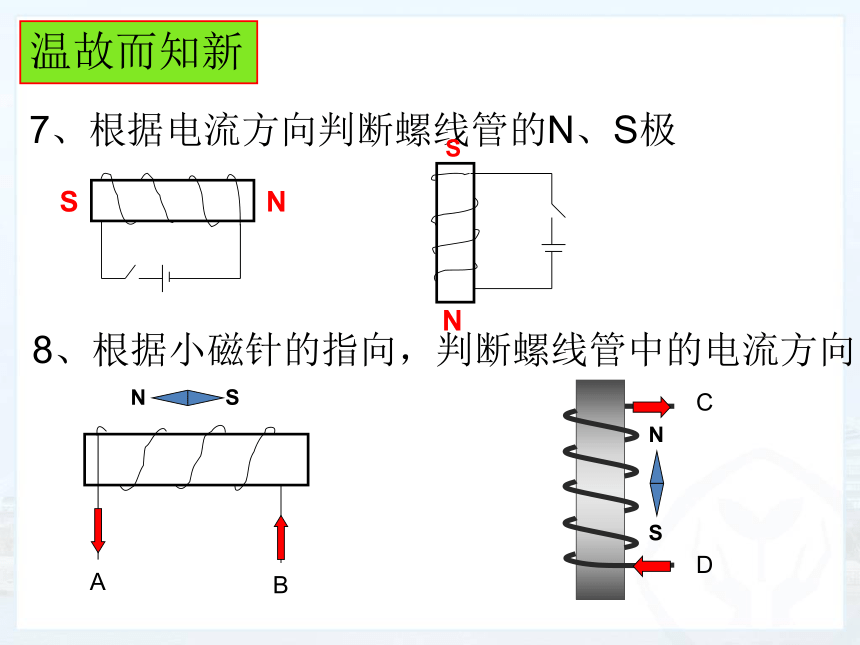

__________________________________电流能够产生磁场电流的磁场方向由电流方向决定的温故而知新温故而知新7、根据电流方向判断螺线管的N、S极8、根据小磁针的指向，判断螺线管中的电流方向NSABCDNSSNNS9、如图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线。则可以判断图中A、B、C、D四个磁极依次是（ ）

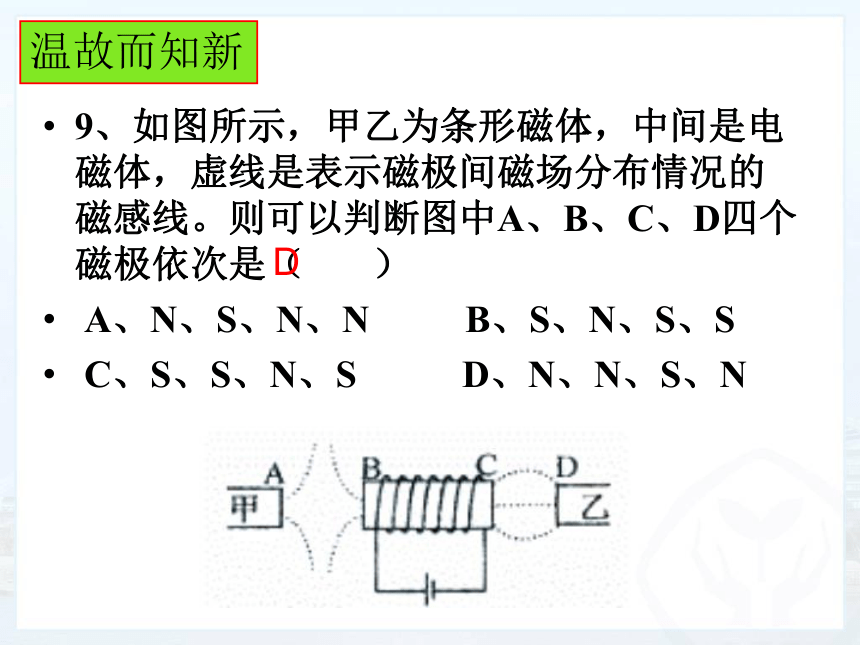

A、N、S、N、N????????? B、S、N、S、S???????

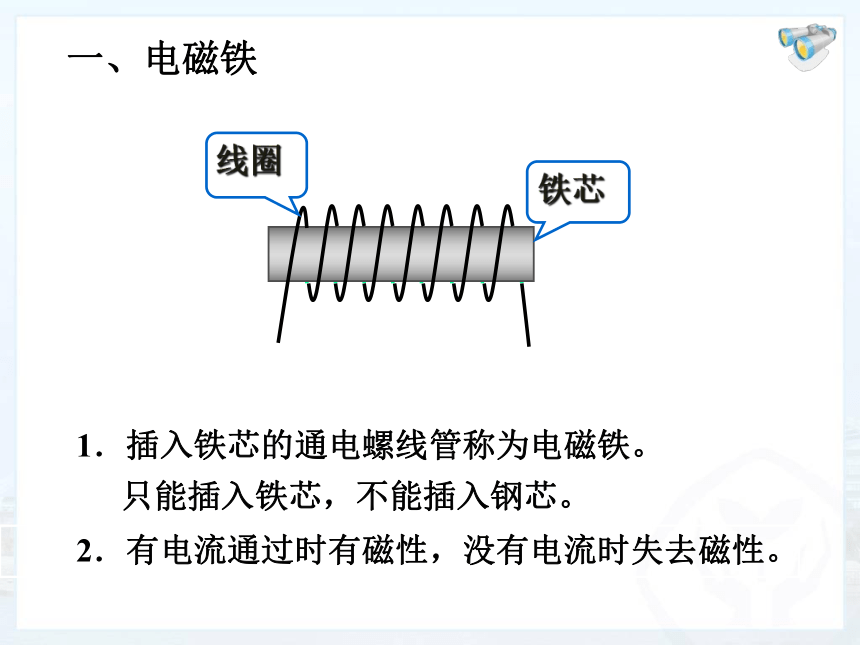

C、S、S、N、S???????? ? D、N、N、S、N 温故而知新D第二十章第三节电磁铁 电磁继电器　　1．插入铁芯的通电螺线管称为电磁铁。　　2．有电流通过时有磁性，没有电流时失去磁性。只能插入铁芯，不能插入钢芯。一、电磁铁电磁铁磁性大小跟哪些因素有关呢？　　磁性强弱可能与电流的大小、线圈的匝数和形状有关。应用电流磁效应，应该与电流大小有关。线圈是主要部件，应该与线圈的形状、匝数有关。猜想：判断磁性强弱方法：

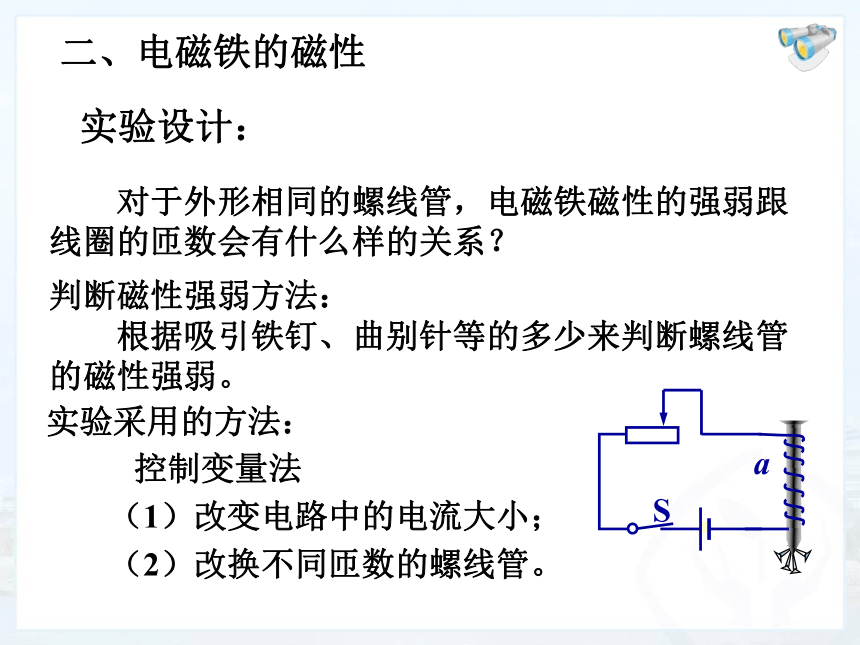

　　根据吸引铁钉、曲别针等的多少来判断螺线管的磁性强弱。　　对于外形相同的螺线管，电磁铁磁性的强弱跟线圈的匝数会有什么样的关系？　　（1）改变电路中的电流大小；
　　（2）改换不同匝数的螺线管。实验采用的方法：控制变量法二、电磁铁的磁性实验设计：演示1结论：

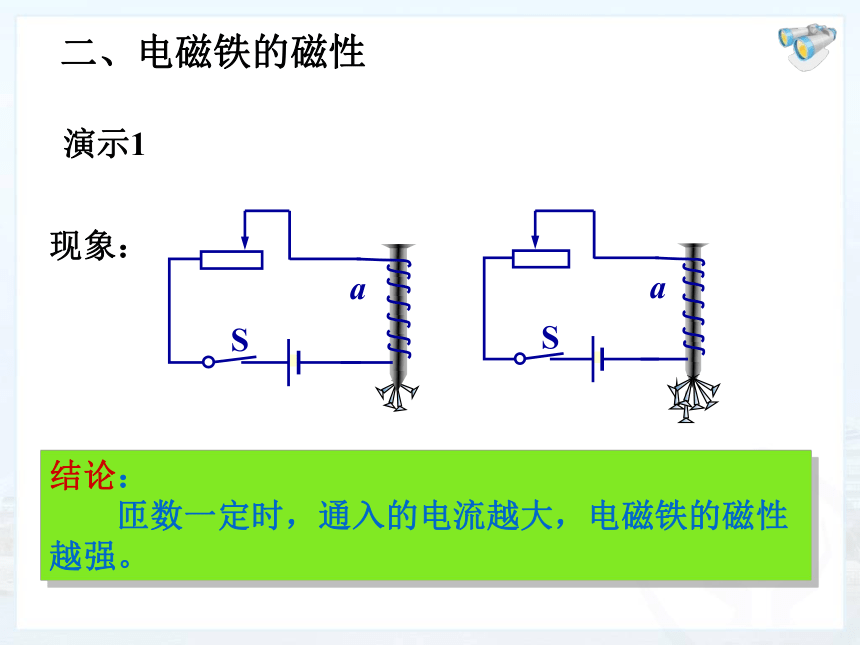

　　匝数一定时，通入的电流越大，电磁铁的磁性越强。现象：二、电磁铁的磁性现象：
　　演示2结论：
　　电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。二、电磁铁的磁性总 结1、通电螺线管中插入铁芯叫做_______2、研究电磁铁的磁性强弱的实验方法：___________3、影响电磁铁磁性强弱的因素：在匝数和外形相同时______越大，磁性越强；在电流相同时，______越多，磁性越强。4、电磁铁相对永磁体的优点是：（1）磁性有无可以通过_____电来控制。（2）磁性强弱可以通过________来控制。电磁铁控制变量法电流匝数通断电流大小（3）电磁铁的极性可以通过改变_______来控制。电流方向电磁起重机电铃电磁阀门电磁锁电磁选矿机示意图三、电磁铁的应用　　磁悬浮列车所用的磁体大多是通有强大电流的电磁铁。是一种靠安装在车厢和轨道上的磁体的相互作用悬浮和高速运动的，由于磁力使其悬浮在轨道上方几厘米高度，行走时不需接触轨道，因此只受来自空气的阻力。磁悬浮列车的最高速度可达每小时500 km以上。　　2003年，上海浦东机场到市区的磁悬浮铁路成为我国第一条正式投入运营的磁悬浮铁路。磁悬浮列车三、电磁铁的应用1．电磁继电器
　　电磁继电器就是利用电磁铁来控制工作电路的一种开关。2．电磁继电器的构造四、电磁继电器3．电磁继电器的工作原理练一练1关于电磁铁，下面说法中不正确的是（ ）
A、电磁铁通电时有磁性，断电时无磁性
B、通入电磁铁的电流越大，它的磁性越强
C、通入电磁铁的电流方向改变，它的磁性
强弱也发生改变
D、在电流一定时，外形相同的螺线管，线
圈的匝数越多，它的磁性越强D2、通电螺线管插入铁芯后，磁性大大增强，
其原因是（ ）
A、插入铁芯后，铁芯带电的结果
B、插入铁芯后，螺线管中的电流增大了的结果
C、插入铁芯后，铁芯被磁化，铁芯与螺线管磁
场共同作用的结果
D、插入铁芯后，螺线管内的空间变小的结果练一练C练一练3. 如图所示，弹簧测力计甲、乙下分别挂一个条形磁铁和铁块，开关闭合后，当滑动变阻器的滑片向右端移动时，弹簧测力计的读数（ ）．
A．甲、乙都变大
B．甲、乙都变小
C．甲变大，乙变小
D．甲变小，乙变大D练一练4 .如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是（ ）．
A．C接E，D接F B．C接E，B接F
C．A接E，D接F D．A接E，B接FB练一练5 、如图所示的是控制电磁铁磁性强弱的电路
图，其中正确的是（ ） B　　1．图中是一种水位自动报警器原理图。试说明它的工作原理。练一练　　2．图中是一种温度自动报警器的原理图。制作水银温度计时在玻璃管中封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。说明它的工作原理。练一练　　3．图中是直流电铃的原理图。B是衔铁，A是弹性片。试说明它的工作原理。练一练
