《第二十章　电与磁》测试卷

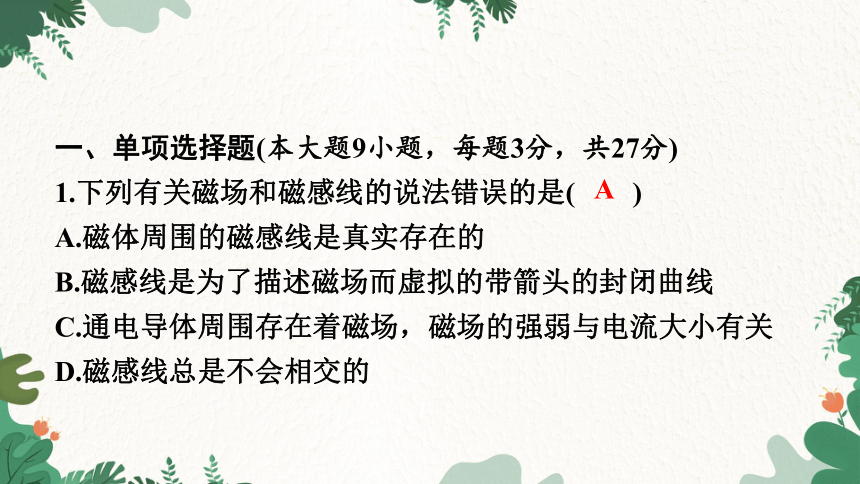

一、单项选择题(本大题9小题，每题3分，共27分)
1.下列有关磁场和磁感线的说法错误的是( )
A.磁体周围的磁感线是真实存在的　
B.磁感线是为了描述磁场而虚拟的带箭头的封闭曲线
C.通电导体周围存在着磁场，磁场的强弱与电流大小有关　
D.磁感线总是不会相交的
A
A B C D

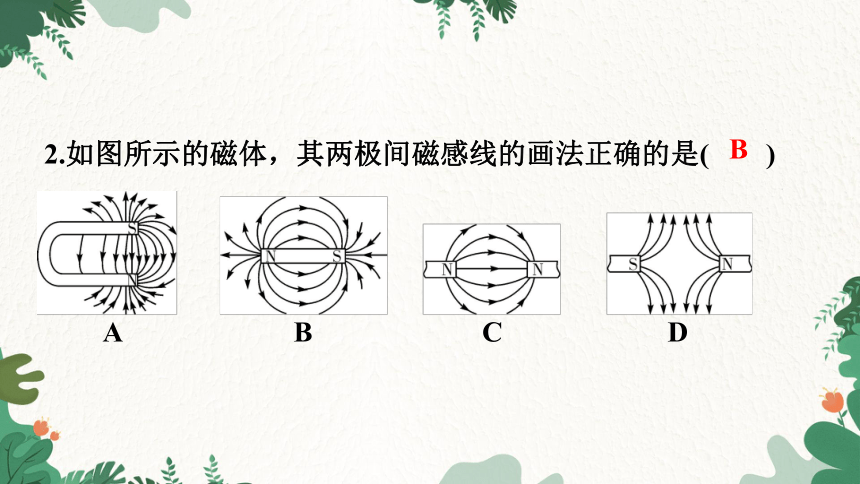

2.如图所示的磁体，其两极间磁感线的画法正确的是( )
B
A.通电导线产生的磁场对小磁针有力的作用
B.通电导线周围的磁场方向与电流方向无关
C.移去小磁针后的通电导线周围不存在磁场
D.小磁针的指向决定了通电导线周围磁场的方向

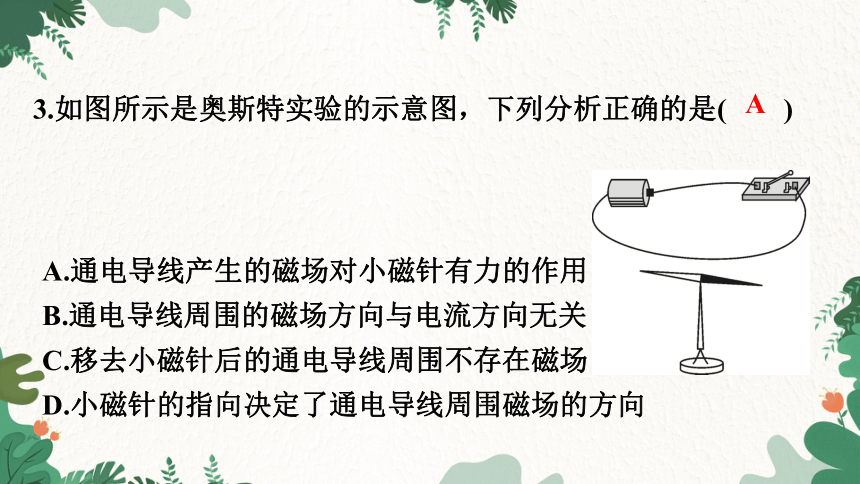

3.如图所示是奥斯特实验的示意图，下列分析正确的是( )
A
A B C D

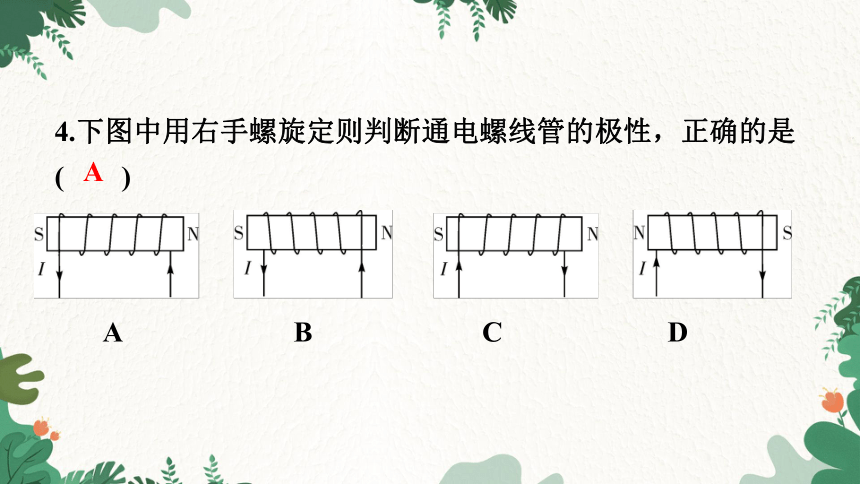

4.下图中用右手螺旋定则判断通电螺线管的极性，正确的是( )
A
A.变小　 B.不变　
C.变大　 D.无法确定

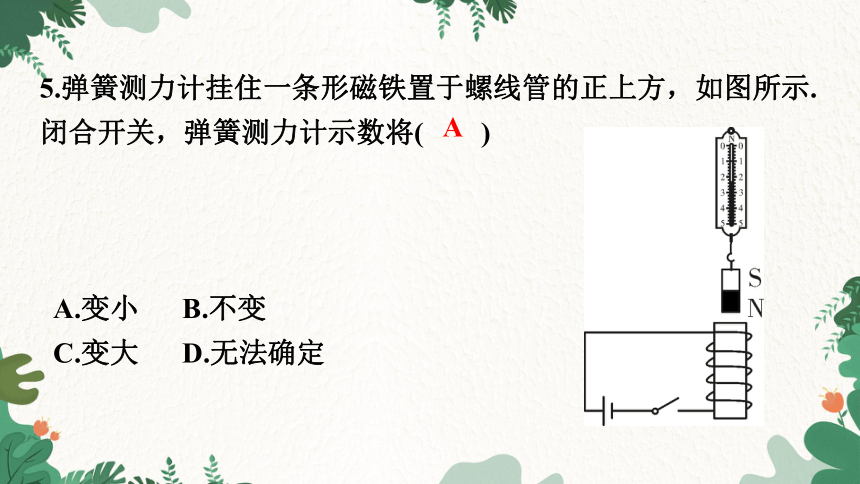

5.弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示.闭合开关，弹簧测力计示数将( )
A
A B C D

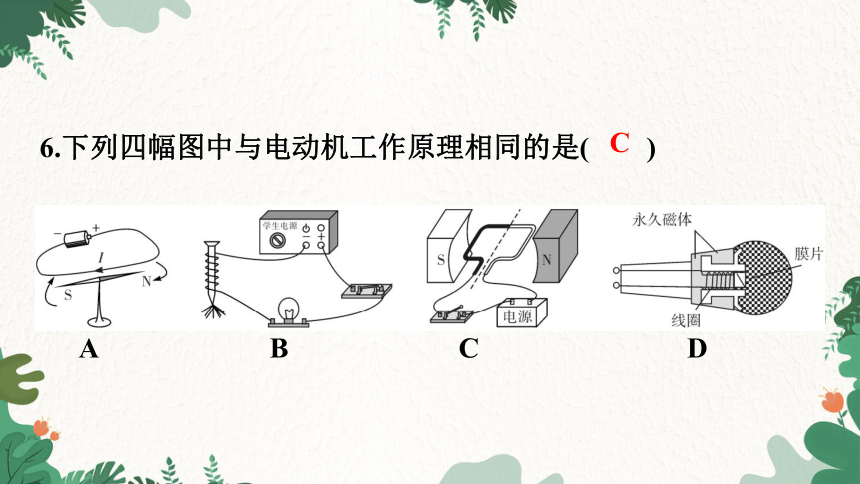

6.下列四幅图中与电动机工作原理相同的是( )
C
A.指示灯变亮　电流表示数增大　
B.指示灯亮度不变　电流表示数减小
C.指示灯亮度不变　电流表示数增大
D.指示灯变暗　电流表示数减小

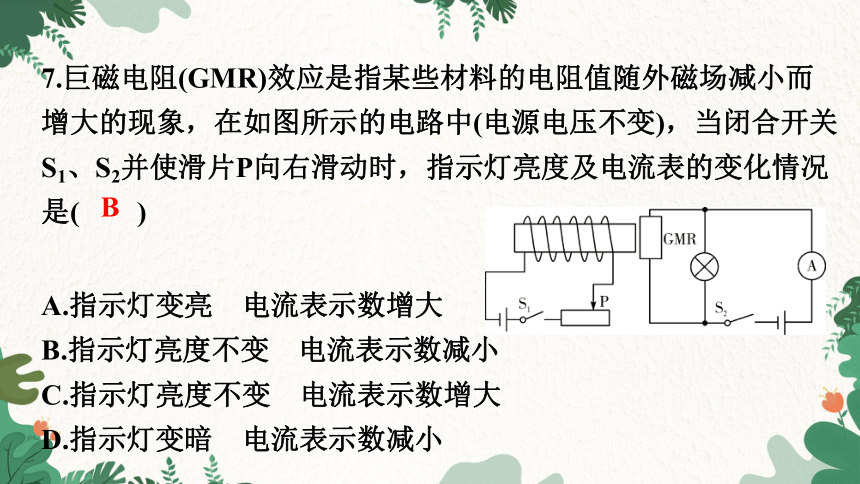

7.巨磁电阻(GMR)效应是指某些材料的电阻值随外磁场减小而增大的现象，在如图所示的电路中(电源电压不变)，当闭合开关S1、S2并使滑片P向右滑动时，指示灯亮度及电流表的变化情况是( )
B

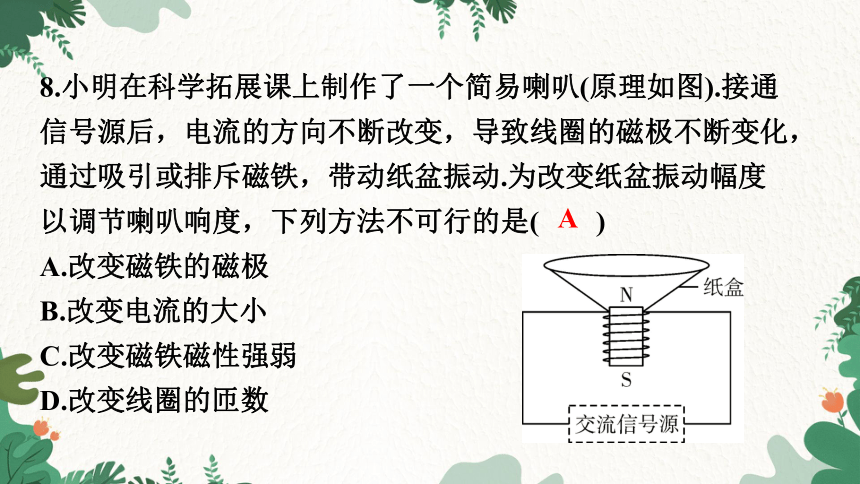

8.小明在科学拓展课上制作了一个简易喇叭(原理如图).接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁铁，带动纸盆振动.为改变纸盆振动幅度以调节喇叭响度，下列方法不可行的是( )
A.改变磁铁的磁极　
B.改变电流的大小
C.改变磁铁磁性强弱
D.改变线圈的匝数
A
A B C D

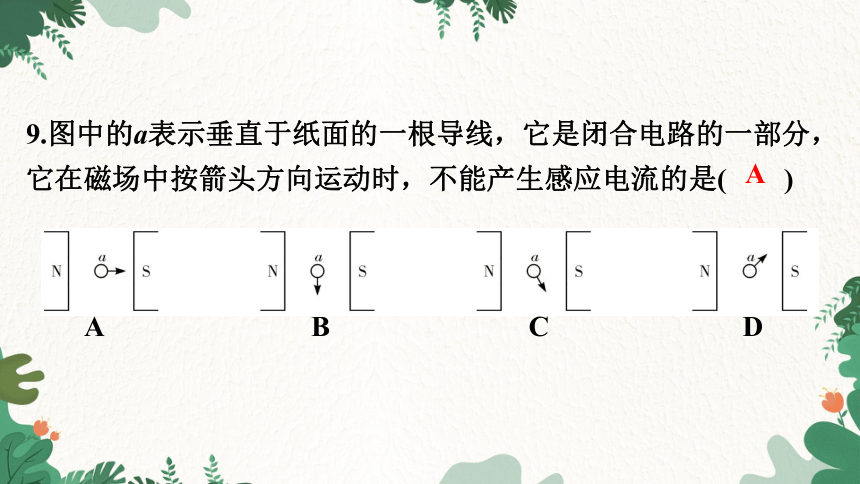

9.图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，不能产生感应电流的是( )
A

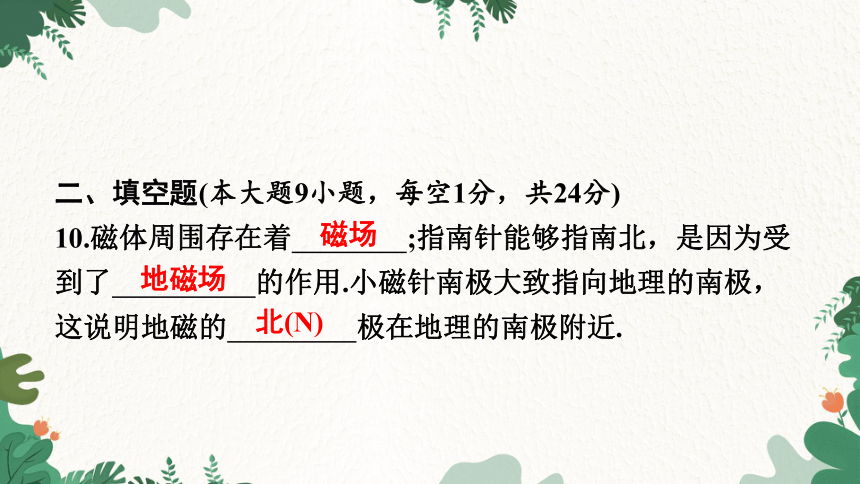

二、填空题(本大题9小题，每空1分，共24分)
10.磁体周围存在着　 　;指南针能够指南北，是因为受到了　 　的作用.小磁针南极大致指向地理的南极，这说明地磁的　 　极在地理的南极附近.
　北(N)　
　地磁场　
　磁场　

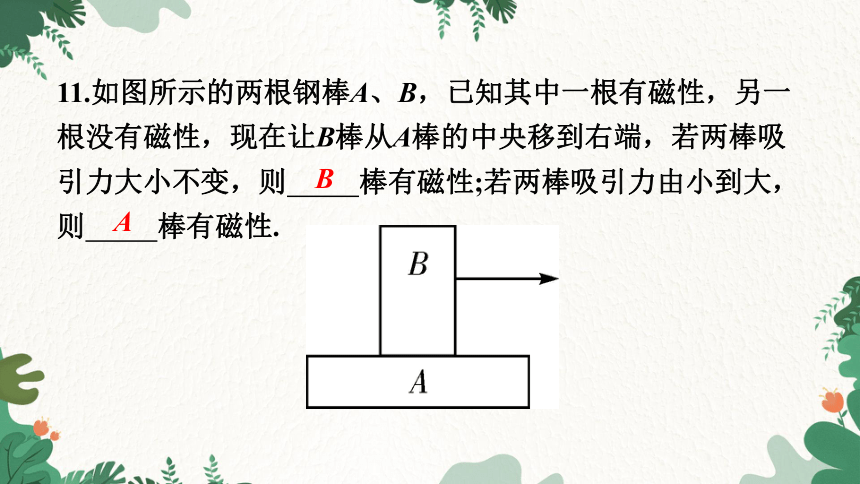

11.如图所示的两根钢棒A、B，已知其中一根有磁性，另一根没有磁性，现在让B棒从A棒的中央移到右端，若两棒吸引力大小不变，则　 　棒有磁性;若两棒吸引力由小到大，则　 　棒有磁性.
　A　
　B　
12.如图所示，这里应用了磁现象的有关知识.原来，这支笔的笔杆(纸币的下方)与笔头(纸币的上方)可以互相分离，笔杆与笔头相连的一端内部装有小磁铁，则笔头内的材料可能含有
　 　(选填“铜”“铁”或“塑料”).若想探究笔头内材料是否有磁性，现提供下列器材:①小磁针、②大头针、③碎纸屑.其中可用来完成探究任务的有　 　(选填序号).
　①②　
　铁　
13.在图中所示的自动控制电路中，当控制电路的开关S处于闭合状态时，工作电路中工作的用电器是　 　，此时弹簧应该处于　 　(选填“原长”“压缩”或“拉伸”)状态.
　压缩　
　电铃(或D)　
14.在①电饭锅、②指南针、③电动机、④发电机、⑤电铃中，利用电流的磁效应工作的是(选填序号，下同)　 　;
利用电流的热效应工作的是　 　;利用磁场对通电导体
有力的作用工作的是　 　.
　③　
　①　
　⑤　
15.当扬声器中的线圈通过的电流方向向下时，线圈向左运动，那么当电流方向向上时，线圈将向　 　运动.线圈的运动方向还与　 　有关，扬声器是根据　 _
　的原理制成的.
体在磁场中受到力的作用　
　通电导
　磁场方向　
　右　
16.某款新型魔方充电器，转动魔方就能产生电能，并储存于魔方内，它的工作原理跟　 　(选填“发电机”或“电动机”)相同，工作原理是　 　.当魔方给移动设备充电时，它相当于电路中的　 　(选填“电源”或“用电器”).
　电源　
　电磁感应　
　发电机　
17.如图是学校电铃的工作电路示意图，磁铁A应选用　 _
(选填“硬”或“软”)磁性材料;通过电流的通断，可以控制电磁铁　 　的有无;当小锤敲打铃碗时，电磁铁　 _
(选填“有”或“没有”)磁性.
　没有
　磁性　
　软
18.如图所示的直流电动机模型，把线圈两端导线的漆按图中方法刮去，通电后线圈能否连续转动？　 　.如果通过线圈的电流变大，线圈的转动速度将变　 　.如果改变线圈中的电流方向，线圈的转动方向将　 　.
　改变　
　大　
　能　
三、作图题(本大题2小题，共6分)
19.(3分)根据磁感线的方向，在图中标出小磁针的N极以及电源的正负极.　
答案图
如图所示:
20.(3分)如图所示小明自制了一个带有电磁铁的泡沫塑料船模型，将它放入水中漂浮，闭合开关S后，船头A总是会指向北方静止，请在图上标出螺线管的N极，并画出螺线管的绕法.　
答案图
如图所示:
猜想A:电磁铁通电时有磁性，断电时没有磁性;
猜想B:通过电磁铁的电流越大，它的磁性越强;
猜想C:外形相同的螺线管，线圈的匝数越多，它的磁性越强.
四、实验题(本大题2小题，每空2分，共20分)
21.(8分)为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想.
为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案:用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕制若干圈，制成简单的电磁铁.a、b、c、d为实验中观察到的四种情况.
根据小丽的猜想和实验，完成下面填空:
(1)通过观察电磁铁吸引大头针数目多少的不同，来判断电磁铁　 　的不同;
(2)通过比较　 　两种情况，可以验证猜想A是正确的;
(3)通过比较　 　两种情况，可以验证猜想B是正确的;
(4)通过比较d中两电磁铁，发现猜想C不全面，应补充的条件是　 　.
　电流相等时　
　b、c　
　a、b　
　磁场强弱　
22.(12分)如图所示是小梅“探究感应电流产生的条件”的实验装置.
(1)实验中，ab棒的材料可能是　 　(选填“塑料”或“铝”);
　铝　
(2)小梅至今对这个实验的下列过程记忆犹新:
①ab棒静止悬挂，闭合开关，灵敏电流计的指针　 _
(选填“会”或“不会”)偏转;
②闭合开关，使ab棒　 　(选填“竖直上下”或“水平左右”)运动，可看到灵敏电流计的指针发生偏转，此过程中，主要将机械能转化为　 　能;
③整理器材时未断开开关，先水平向左撤去蹄形磁铁(ab棒不动)，则灵敏电流计的指针　 　(选填“会”或“不会”)偏转.
　会　
　电　
　水平左右　
　不会
(3)若将此装置中灵敏电流计换成　 　，可进一步探究电动机的工作原理.
　电源　
五、综合能力题(本大题2小题，除特别说明外，每空2分，共23分)
23.(12分)1901年，挪威人伯克兰造出世界上第一台电磁发射器，首开电磁炮先河.为了认识电磁炮的一些特性，小彤制作了一个电磁炮模型，其原理如图.螺线管通电后，铁制撞针迅速前移，推动炮弹射出炮管.
(1)根据原理可知，电磁发射器把电磁能转化为　 　能，其能量的转化与　 　(选填“发电机”或“电动机”)相同;
(2)螺线管通电后，铁制撞针会被磁化成磁体，铁制撞针由静止到迅速前移说明:磁体在通电导体中受到　 　的作用，力可以改变物体的　 　;
(3)小彤要增强电磁炮中螺线管磁场，可行的方法是:
①　 　，②　 　.
　增大线圈中的电流　
　增加线圈匝数　
　运动状态　
　力　
　电动机　
　机械　
24.(11分)小明乘电梯时，发现电梯超载会自动报警.于是喜好钻研的他对电梯的电路图进行了研究，并设计了以下探究实验，如图甲所示.电源电压恒定不变，R0为定值电阻.用杯中水量调节压敏电阻受到力的大小，压敏电阻的电流与受到压力大小的关系如图乙所示.
(1)图甲中R0的作用是　 　.
(2)分析图乙I－F图象可知:压敏电阻Rx受到的压力增大时，通过它的电流也增大，Rx的阻值　 　(选填“变大”“变小”或“不变”);当压力增大到一定程度时，触点K与　 　接触，电铃响，实现自动报警.
　B　
　变小　
　保护电路　
(3)某电梯超载报警的Rx－F图象如图丙所示，空载时电梯厢对Rx的压力F1等于电梯厢的重力，当压力F2＝1×104 N时，电梯报警，则此电梯限载　 　人.(设每人质量约为50 kg，g取10 N/kg)
　12　
(4)下列与此实验研究方法相同的是　 　(选填字母).
A.探究通过导体的电流与导体两端电压关系时，控制导体电阻不变
B.用光线描述光的传播路径
C.用电磁铁吸引大头针的多少表示它的磁性强弱
D.2个5 Ω的电阻串联，相当于1个10 Ω的电阻
　C　
