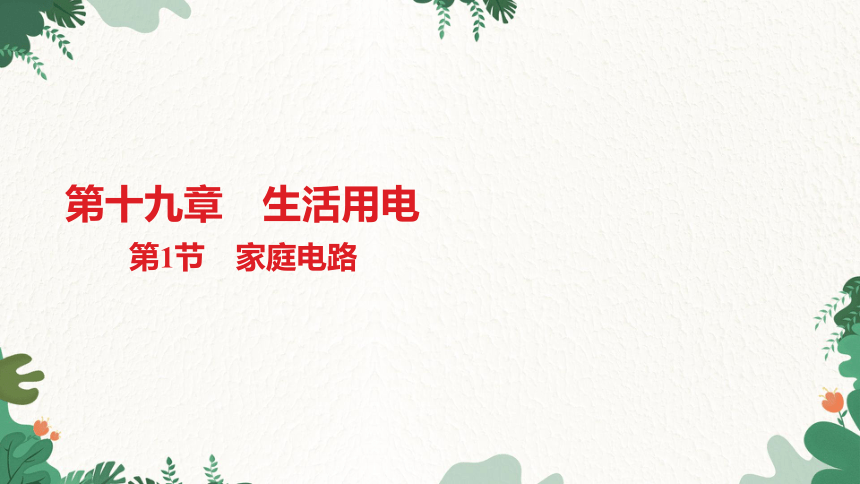

第1节　家庭电路
第十九章　生活用电

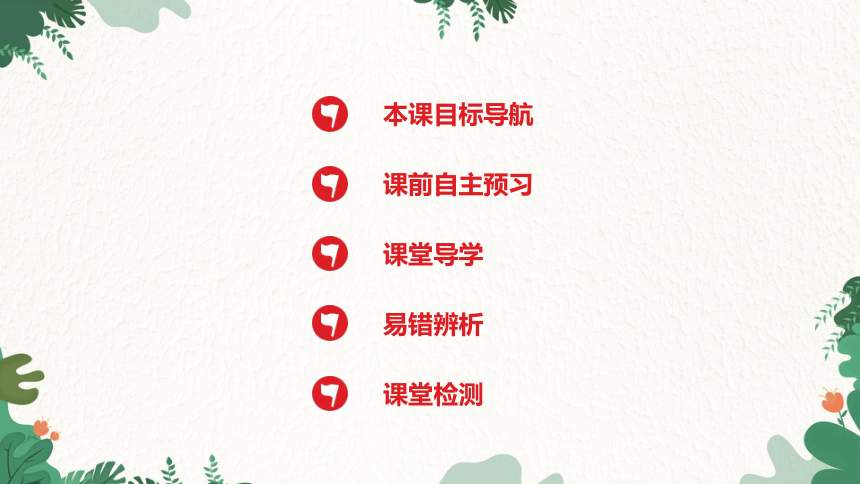

本课目标导航
课前自主预习
课堂导学
易错辨析
课堂检测

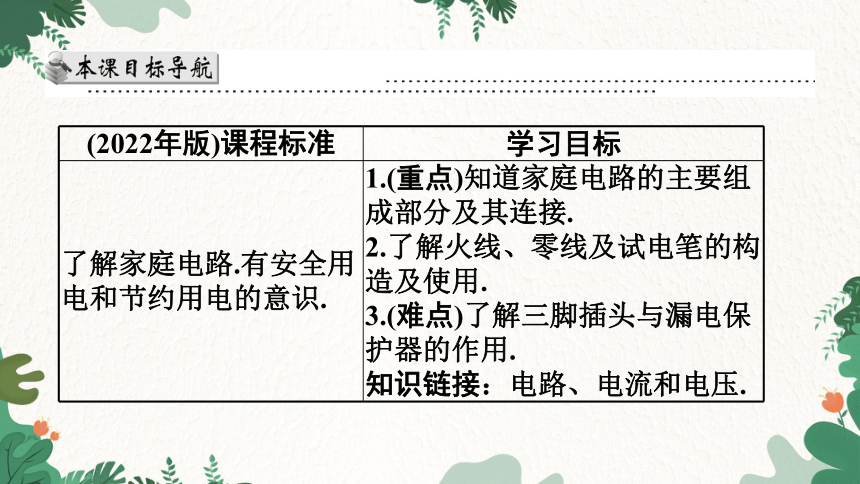

(2022年版)课程标准 学习目标
了解家庭电路.有安全用电和节约用电的意识. 1.(重点)知道家庭电路的主要组成部分及其连接.
2.了解火线、零线及试电笔的构造及使用.
3.(难点)了解三脚插头与漏电保护器的作用.
知识链接：电路、电流和电压.
【阅读课本P105~107、P113，完成以下问题】

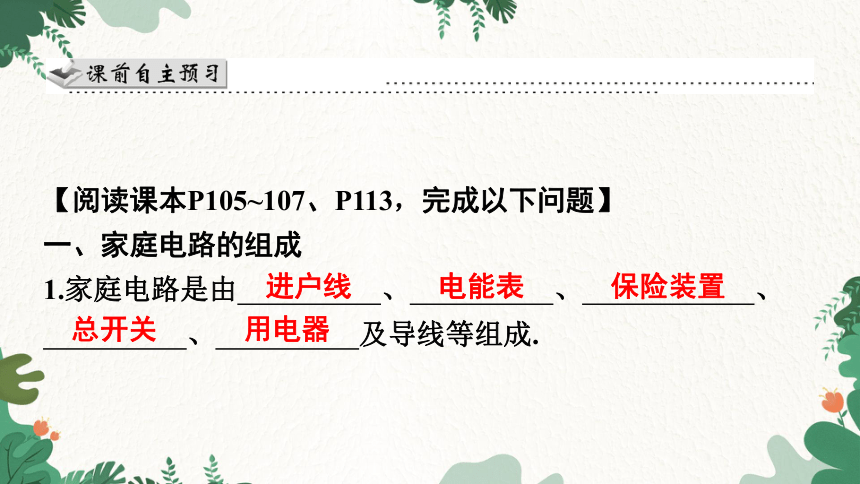

一、家庭电路的组成
1.家庭电路是由　 　、　 　、　 　、
　 　、　 　及导线等组成.
　用电器　
　总开关　
　保险装置　
　电能表　
　进户线　

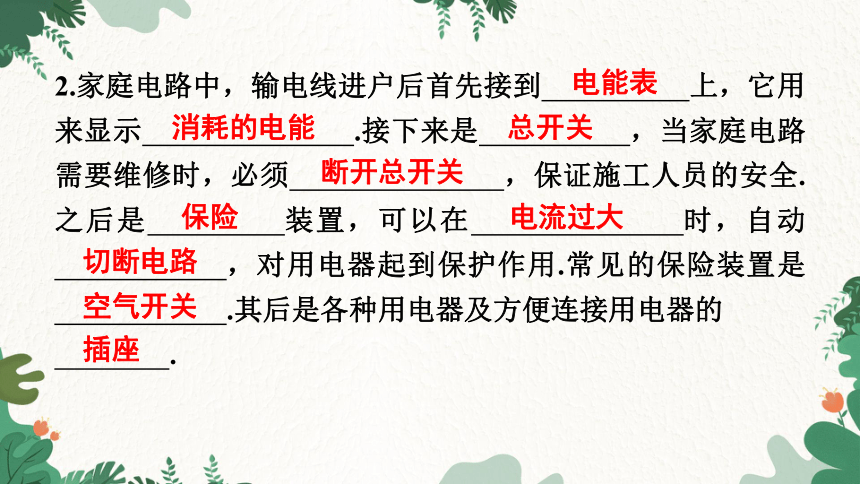

2.家庭电路中，输电线进户后首先接到　 　上，它用来显示　 　.接下来是　 　，当家庭电路需要维修时，必须　 　，保证施工人员的安全.之后是　 　装置，可以在　 　时，自动
　 　，对用电器起到保护作用.常见的保险装置是
　 　.其后是各种用电器及方便连接用电器的
　 　.
　插座　
　空气开关　
　切断电路　
　电流过大　
　保险　
　断开总开关　
　总开关　
　消耗的电能　
　电能表　
二、火线和零线
1.火线和零线
(1)进户的两条线中，一条已经与　 　相连，叫做零线，它与地面间的电压为　 　.
(2)另一条线叫做端线，俗称　 　线，它与地面间的电压为　 　.
(3)利用试电笔可以分辨　 　，还可以检查电气设备的外壳　 　.
　是否带电　
　火线和零线　
　220 V　
　火　
　0　
　大地　

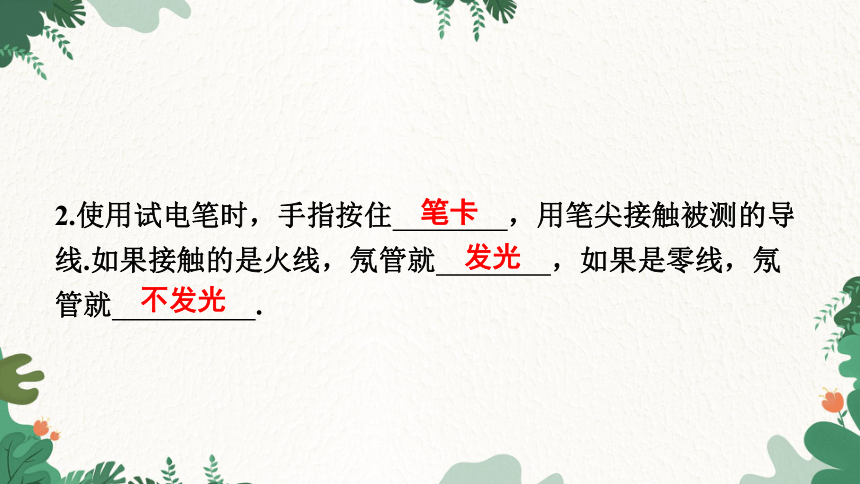

2.使用试电笔时，手指按住　 　，用笔尖接触被测的导线.如果接触的是火线，氖管就　 　，如果是零线，氖管就　 　.
　不发光　
　发光　
　笔卡　

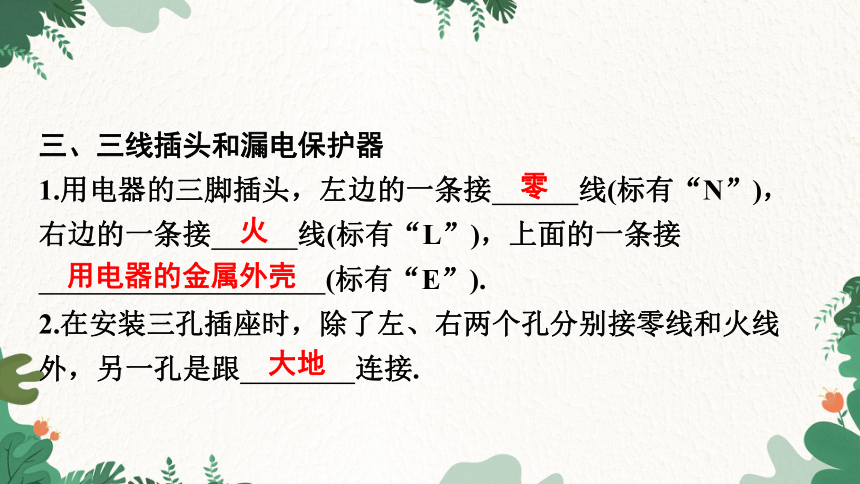

三、三线插头和漏电保护器
1.用电器的三脚插头，左边的一条接　 　线(标有“N”)，右边的一条接　 　线(标有“L”)，上面的一条接
　 　(标有“E”).
2.在安装三孔插座时，除了左、右两个孔分别接零线和火线外，另一孔是跟　 　连接.
　大地　
　用电器的金属外壳　
　火　
　零　

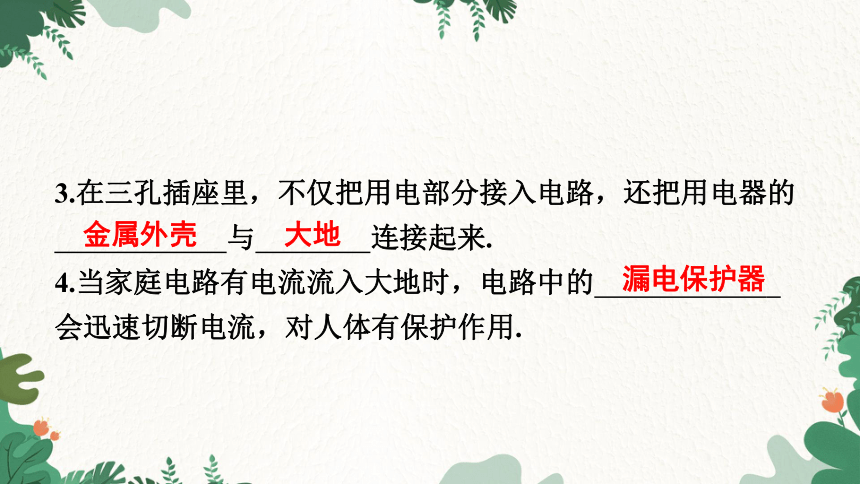

3.在三孔插座里，不仅把用电部分接入电路，还把用电器的
　 　与　 　连接起来.
4.当家庭电路有电流流入大地时，电路中的　 _
会迅速切断电流，对人体有保护作用.
　漏电保护器
　大地　
　金属外壳　
2.触电原因：家庭电路触电事故，都是人体直接或间接与
　 　连通造成的.
知识点一　低压触电

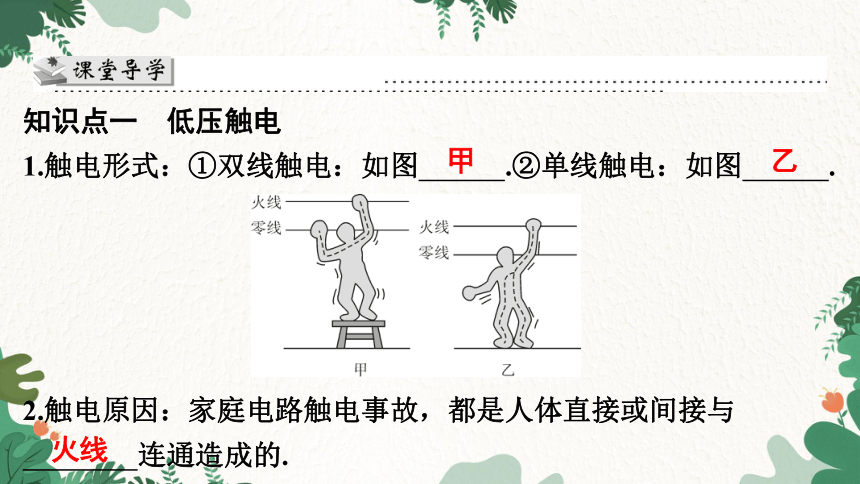

1.触电形式：①双线触电：如图　 　.②单线触电：如图　 　.
　火线　
　乙　
　甲　
A.甲站在绝缘凳上同时接触火线和零线　
B.乙站在绝缘凳上仅接触火线
C.丙站在地上仅接触火线　
D.丁站在地上同时接触火线和零线

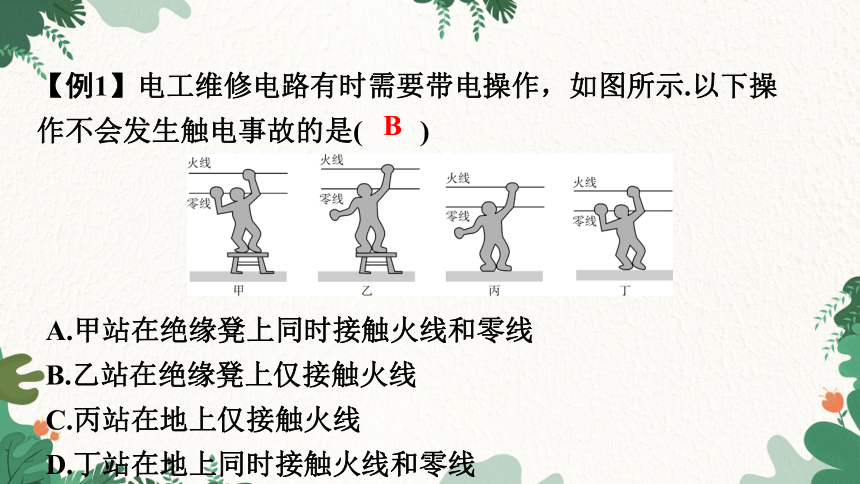

【例1】电工维修电路有时需要带电操作，如图所示.以下操作不会发生触电事故的是( )
B
知识点二　家庭电路的连接

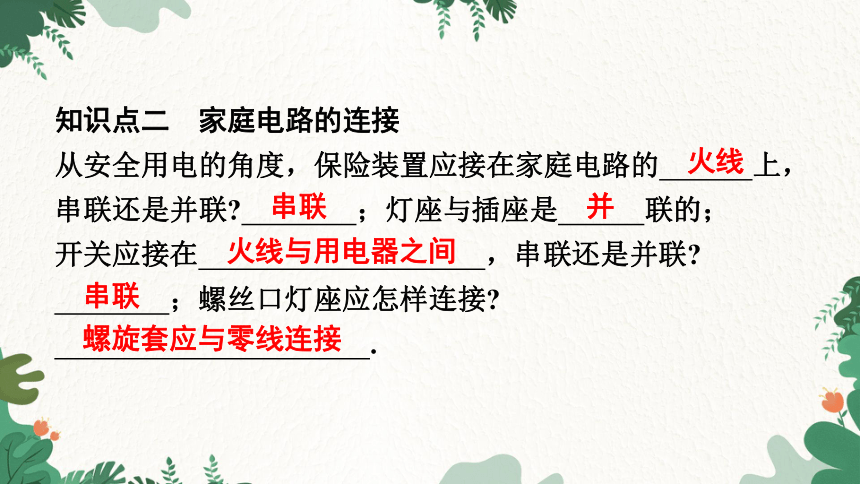

从安全用电的角度，保险装置应接在家庭电路的　 上，
串联还是并联 　 　；灯座与插座是　 　联的；
开关应接在　 　，串联还是并联
　 　；螺丝口灯座应怎样连接
　 　.
　螺旋套应与零线连接　
　串联　
　火线与用电器之间　
　并　
　串联　
　火线
【例2】在下图中的括号内填写电路元件名称，并完成家庭电路元件的连接.　
答案图　
连线如下图所示：
【变式训练1】某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是( )
A
知识点三　家庭电路故障的判断
【例3】如图所示，一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用试电笔分别接触A、B、C、D四处时：
(1)若A、B、C三点处试电笔的氖管发光，D点处试电笔的氖管不发光，电路中的故障原因是　 　.
(2)若A、B、C、D四点处试电笔的氖管均发光，电路中的故障原因是　 　.
　进户零线断路　
　C、D间断路　
【思路点拨】使用试电笔判断电路故障：
①若进户线的火线断路，所有用电器都不工作，用试电笔测试电路任何部位氖管都不发光；
②若进户线的零线断路，所有用电器都不工作，用试电笔测试电路任何部位氖管都发光；
③若某用电器所在支路断路，其他用电器都正常工作，用试电笔测试时，断路点在氖管发光和不发光的两点间.
【变式训练2】电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示.当S闭合后，再闭合S1时，可能出现以下三种情况，试判断：(选填“短路”“断路”或“正常”)
(1)L0发光呈暗红色，说明该支路　 　.
(2)L0正常发光，说明该支路　 　.
(3)L0不亮，说明该支路　 　；为进一步明确故障，电工师傅用试电笔测试a、b、c、d四点时，氖管都发光，则电路的故障可能是　 　.
　进户零线断了　
　断路　
　短路　
　正常　
【基础概念易错辨析】
1.洗衣机、电冰箱等带金属外壳的用电器要用三孔插座.( )
2.使用试电笔时手指千万不能碰到笔尾金属体.( )
3.家庭电路中，电灯的开关可以连接到零线和灯泡之间.( )
×
×
√
A.A、B、C、D四人都直接或间接跟火线连通，所以都会发生触电事故
B.A、B、D三人因站在干燥的木凳上，所以不会发生触电事故
C.A、B二人只接触火线，不会发生触电事故
D.B、C、D三人因构成电流的通路，所以都会发生触电事故
【重难易错】如图所示，A、B、C、D四人均直接与家庭照明电路的火线接触，以下关于A、B、C、D四人是否会发生触电事故的判断中，正确的是( )
D
错因分析：没有掌握触电的两种类型和家庭电路的连接，不理解发生触电的实质.
A.试电笔可以判断物体是带正电还是带负电
B.若氖管发光，说明人体成了电流的通路
C.笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中，甲是正确的，乙是错误的
1.(教材母题变式)如图为试电笔的结构及使用方法，下列说法正确的是( )
B
2.(2022广东模拟)如图是生活中常见的一种插座，其中　 _
(选填“①”“②”或“③”)号插孔里的金属片与地线相通，用试电笔辨别火线与零线时，能使试电笔发光的是　 　号插孔.我国家庭电路中所用的电能是交流电，电压是　 　V.
　220　
　②　
　①

3.试电笔的电阻约为1 000 kΩ，估算正确使用试电笔测量家庭电路火线时，流过人体的电流为多少
4.(教材母题变式)如图，甲是插线板，请将乙图的内部电路连接完整.要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压.　
答案图
如图所示：
5.(核心教材母题：RJ九全P108，YH九下P42)请用笔画线表示导线，将图中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中.　
答案图
如图所示：
