第1节电荷和电流(第2课时)

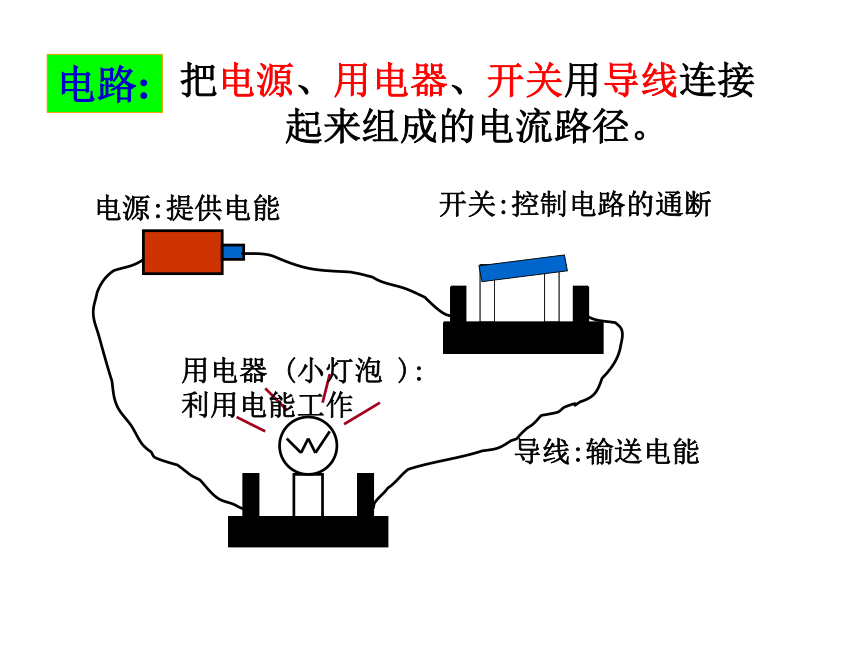

课件22张PPT。4.1电荷和电流（2）活动一：任务：让一个小灯泡亮起来！器材：自选比一比 哪一组做得又快又好！ 把电源、用电器、开关用导线连接
起来组成的电流路径。

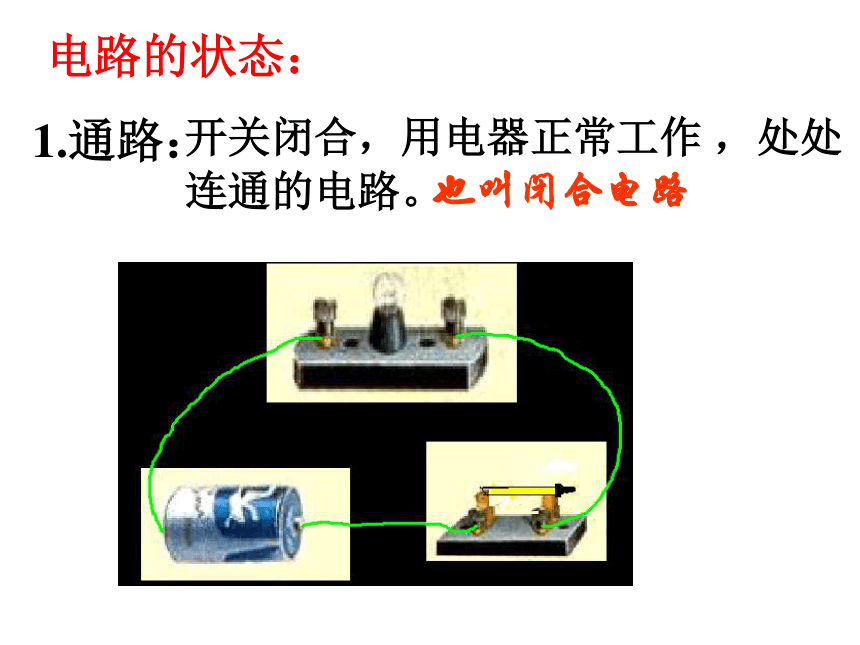

电源:提供电能用电器 (小灯泡 ):利用电能工作开关:控制电路的通断导线:输送电能电路:电路的状态：1.通路：

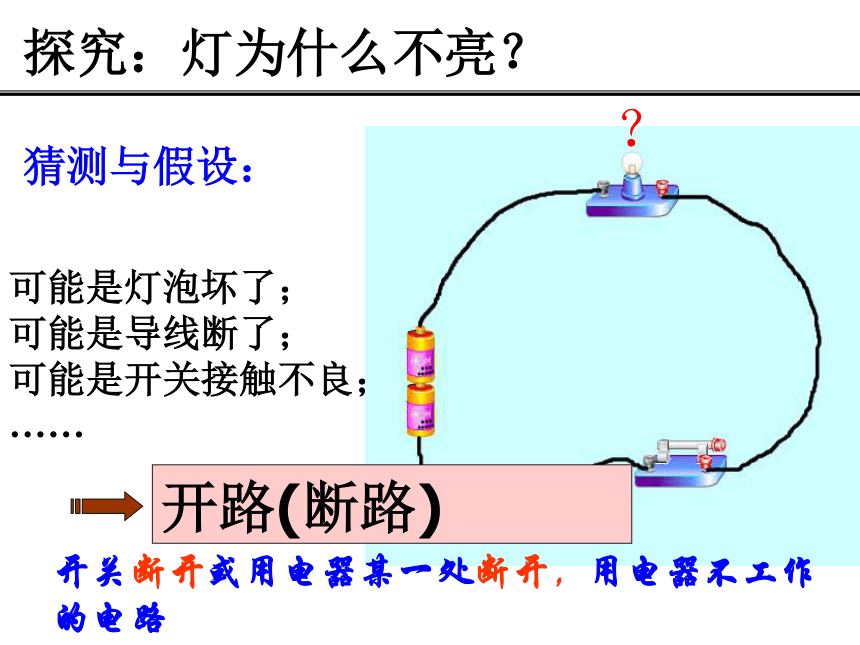

开关闭合，用电器正常工作 ，处处连通的电路。 也叫闭合电路探究：灯为什么不亮？猜测与假设：可能是灯泡坏了；
可能是导线断了；
可能是开关接触不良；

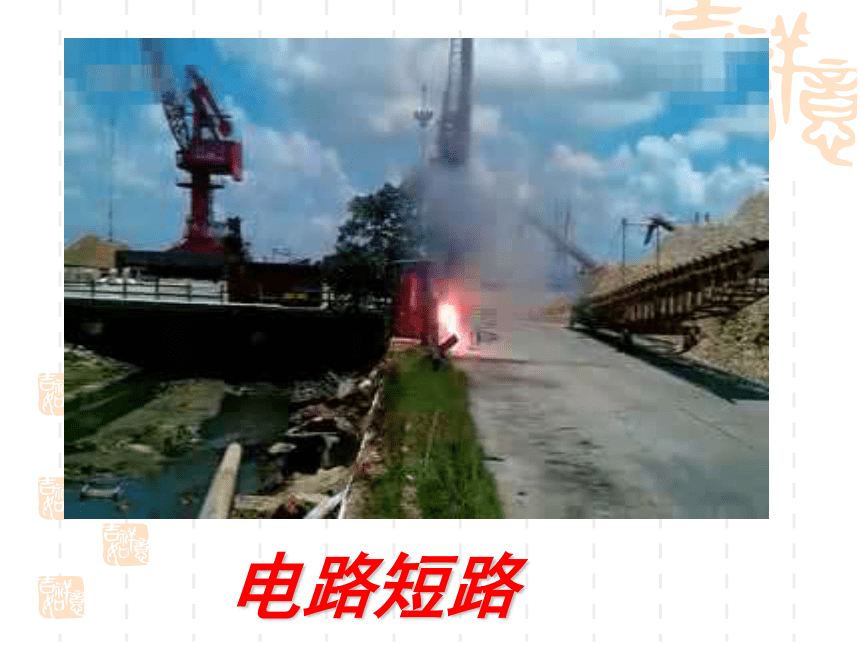

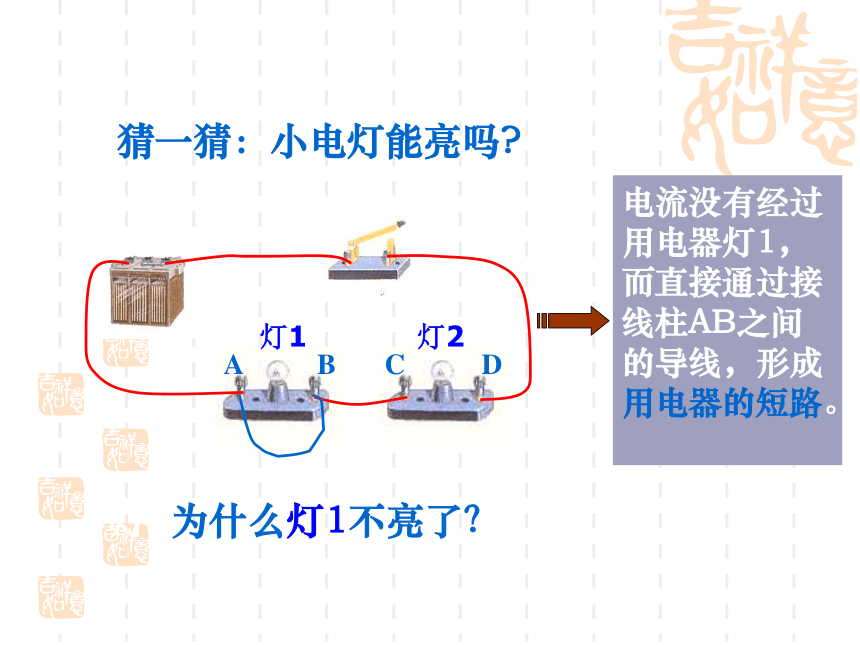

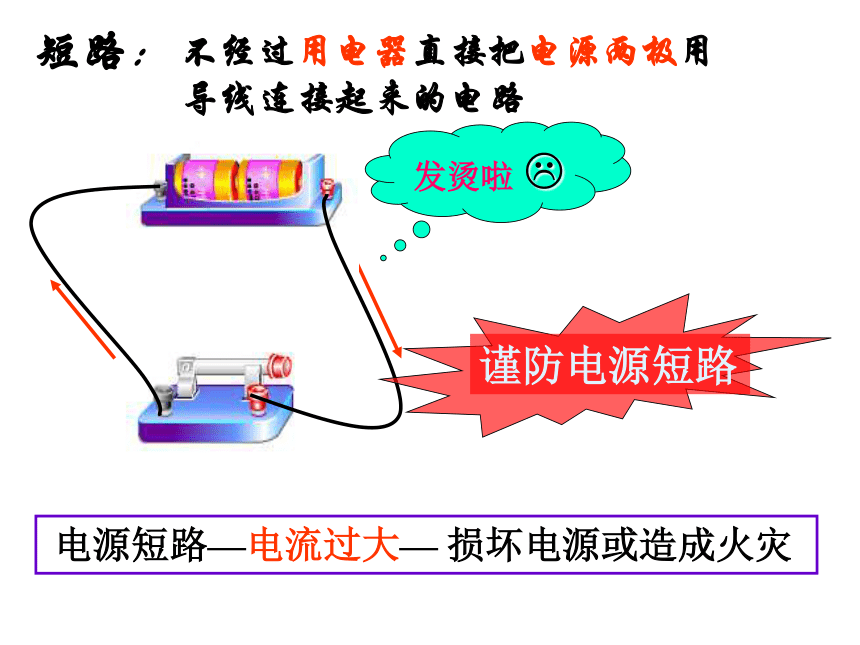

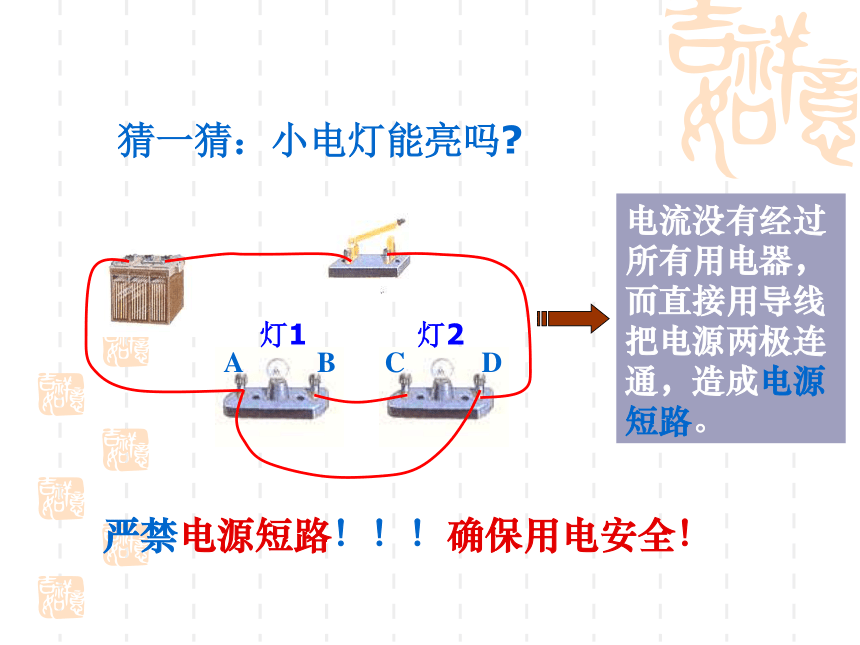

……开路(断路)？开关断开或用电器某一处断开，用电器不工作的电路 电源短路—电流过大— 损坏电源或造成火灾发烫啦 ?短路：不经过用电器直接把电源两极用导线连接起来的电路猜一猜：小电灯能亮吗?电流没有经过用电器灯1，而直接通过接线柱AB之间的导线，形成用电器的短路。灯1为什么灯1不亮了？猜一猜：小电灯能亮吗?电流没有经过所有用电器，而直接用导线把电源两极连通，造成电源短路。严禁电源短路！！！确保用电安全！电路短路彩色电视机电路彩色电视机电路图怎样画电路图？动手做画出你们设计的电路的电路图,
看谁画得最好！画电路图要注意：（必须要用刻度尺和铅笔）
元件分布均匀，位置合理;
导线横平竖直呈矩形，使图形美观;
转弯处不画元件符号。电路元件要画在导线中间下列电路图有何缺点？开关画得不规范串联电路的特点：1、电流只有一条路径
2、只需要一个开关电路的分支点干路支路并联电路的特点：1、电流有两条(或多条)路径；
2、各元件可以独立工作；
3、干路的开关控制整个电路，支路的开关只控制本支路．思考可在哪里再装一个开关，实现一个灯亮，两个灯亮，两个灯不亮三种状态？ABCD1.下面四幅电路图中，正确的是（ ）练一练C2.下面这些图中,闭合开关后,灯泡能发光的是( ) 图;属于短路的是( )图;属于开路的是( ) 图;缺少电路元件不能正常工作的是( )图.
ACDB3.断开S2，闭合S1为　　路；若断开S1，S2则电路为　　路；
　若只闭合S2，则电路为　　路；通开短4．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是（ ）

B5．小红发现教室里的一个开关可以同时控制两盏灯，图中符合要求的电路图是( )
A谢谢大家！再见！现场帮助?顺时针弯成半圆形?将铜芯绞成一股开关一定要先断开
