透镜

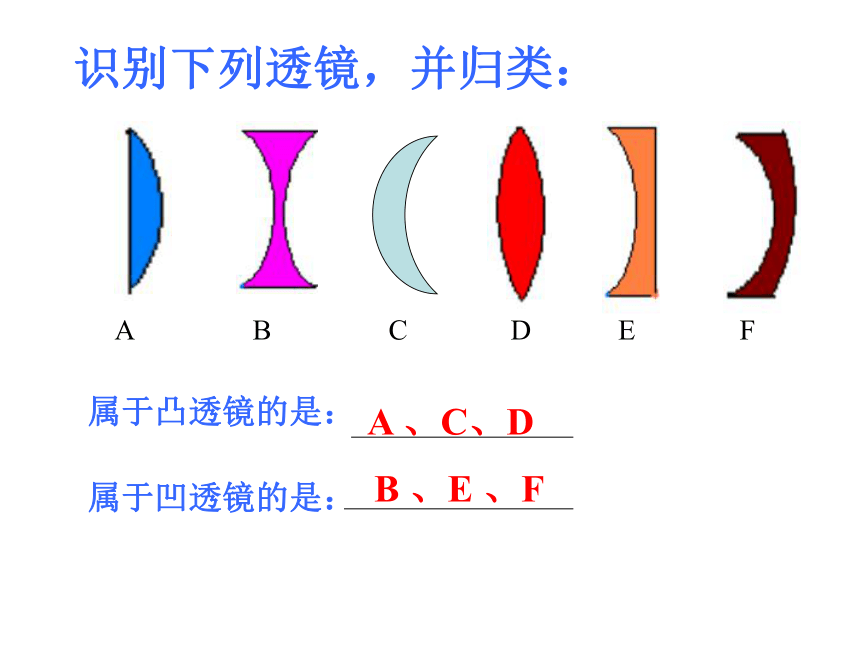

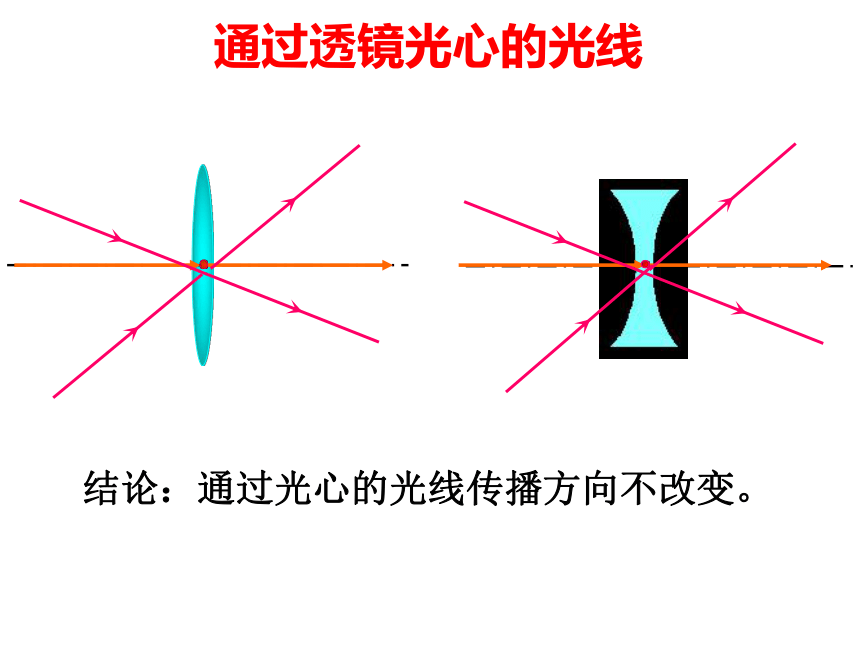

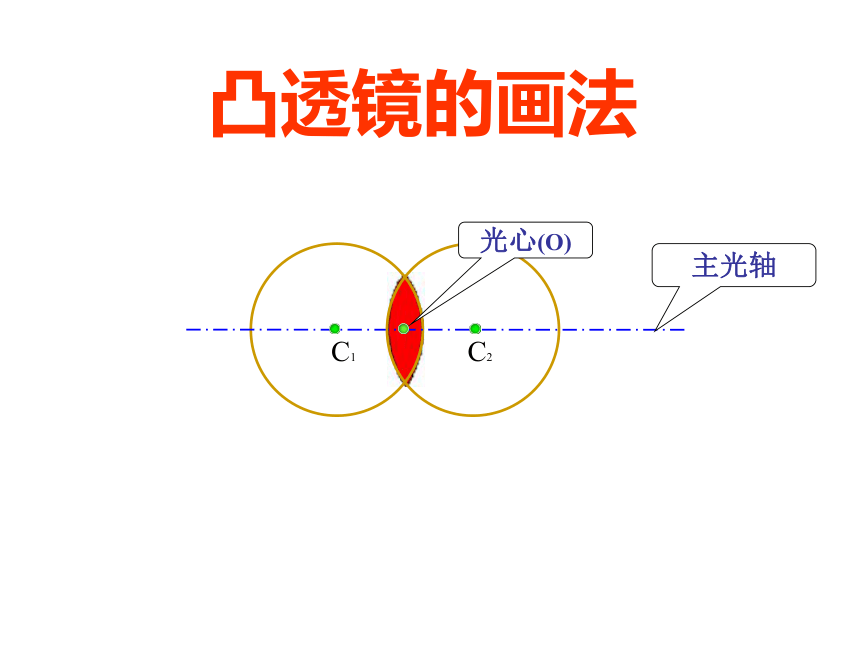

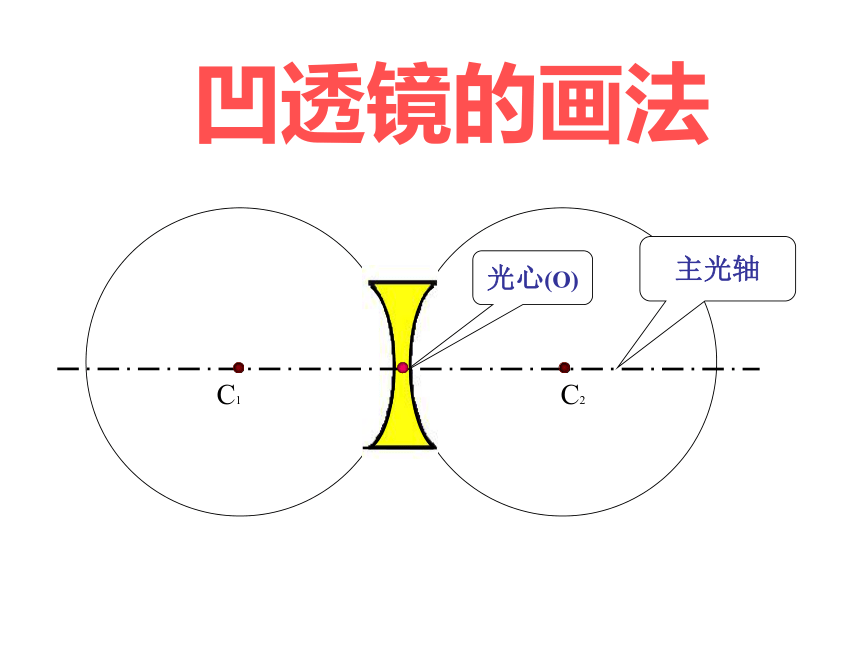

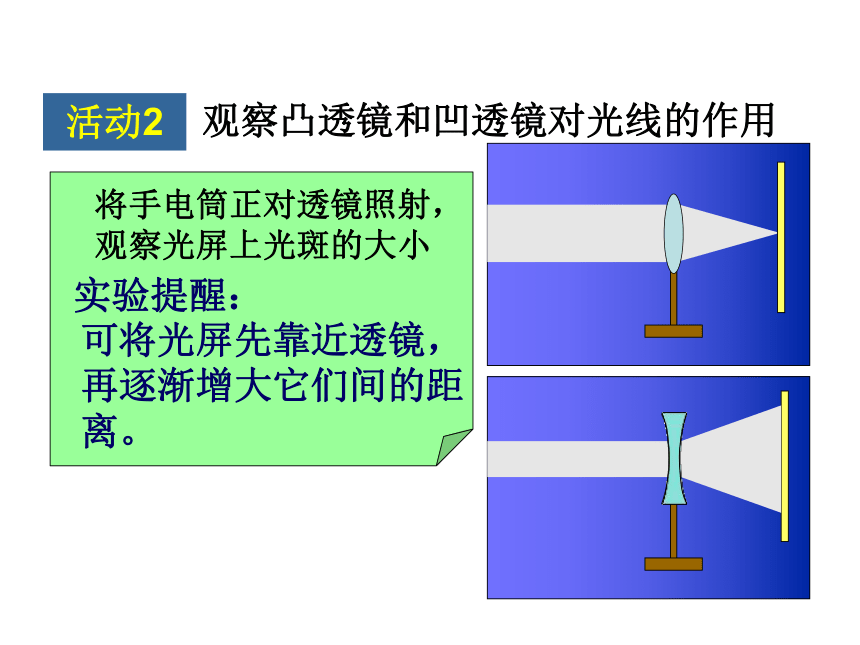

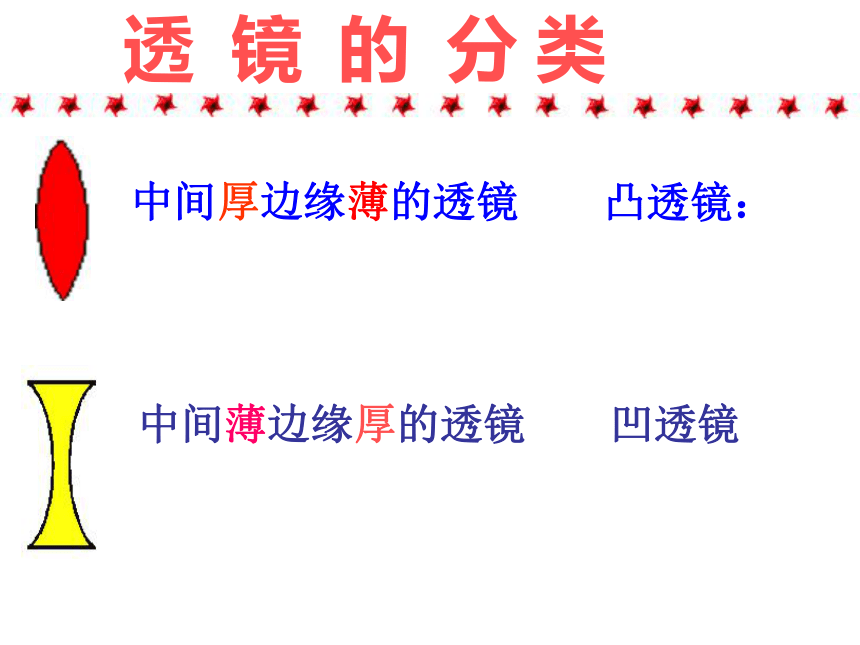

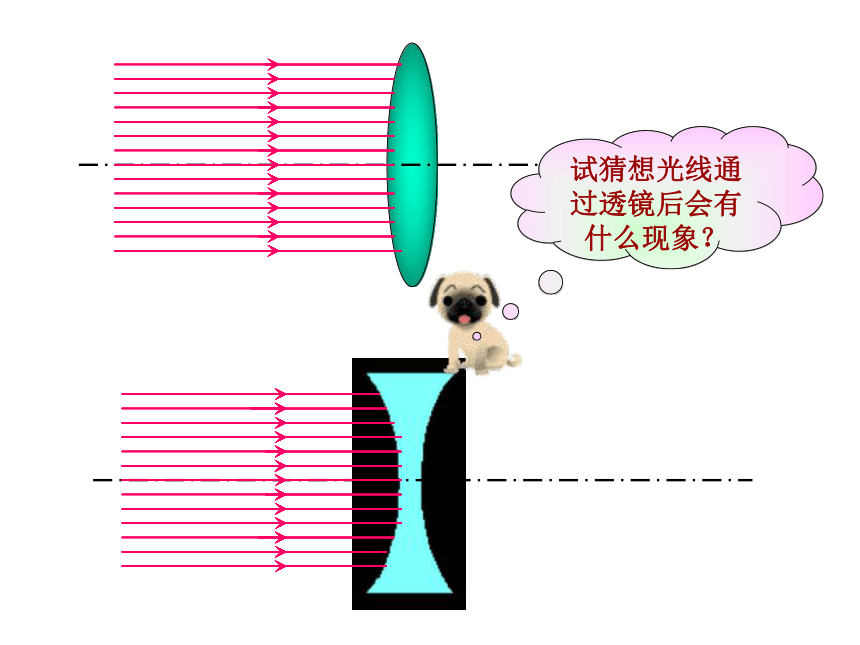

课件34张PPT。一 透镜第五章　透镜及其应用用冰能取火吗?中间厚边缘薄的透镜 中间薄边缘厚的透镜 透 镜 的 分 类凸透镜：凹透镜 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：凸透镜的画法 C1 C2主光轴光心(O)凹透镜的画法 C2 C1主光轴光心(O)通过透镜光心的光线结论：通过光心的光线传播方向不改变。 活动1用凸透镜和凹透镜观察物体通过___透镜，所看到的物体的像是放大的通过___透镜，所看到的物体的像是缩小的凸凹能成放大的像 凸透镜 能成缩小的像凹透镜 试猜想光线通过透镜后会有什么现象？活动2观察凸透镜和凹透镜对光线的作用 将手电筒正对透镜照射，观察光屏上光斑的大小
实验提醒：可将光屏先靠近透镜，再逐渐增大它们间的距离。1、凸透镜对光线的作用凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。2、凹透镜对光线的作用凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。3、凸透镜的焦点OFF2、凸透镜有两个实焦点。 1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。4、凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。5、凹透镜虚焦点 平行于主光轴的光线通过凹透镜后发散，发
散光线的反向延长线相交于主光轴上，它不是
实际光线的会聚点，叫 (F)。F虚焦点FFFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。6、三条特殊光线 结论：从凸透镜焦点处发出的光线经凸透镜折射后平行于主光轴射出OF F？想一想：从凸透镜焦点处发出的光线经凸透镜折射后光线将会? ? ? ? ? ? FF完成下列光路图。FFF三棱镜对光线的作用 通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合活动3测定凸透镜的焦距Ｆ一、分类：小 结 二、概念：1、主光轴 2、光心
3、焦 点 4、焦距 三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜


2、凹透镜对光线起
发散作用，也叫发散透镜凸透镜和凹透镜ＦO主光轴光心焦点焦距Ｆ 比较这个透镜中间与边缘的厚度。(摸)把透镜正对平行光，观察上光斑的大小。(照)把透镜靠近物体，观察物体是否被放大。(看)活动4辨别凸透镜和凹透镜辨别透镜的方法MZK活动5制作水膜透镜和水滴透镜制作水膜透镜制作水滴透镜塑料薄膜稻草 暑假,小明帮助妈妈干农活,将稻草晒干堆成垛.突然要下雨,小明为了防止干草被淋湿,急忙用塑料薄膜给稻草垛搭了一个棚子如图,雨停后,太阳出来了,烈日炎炎,小明急急忙忙跑到草剁旁,将薄膜上的水排除掉,妈妈不知什么原因,小明说这里有物理道理,你说这里有什么道理?生活 物理 社会积水稻草为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个_____镜，它对太阳光有____作用，可能会导致森林火灾。科学·技术·社会写出实验报告与同学们进行交流.自主实践小实验如果将小灯泡放在凸透镜的焦点处,射向凸透镜的光,经过凸透镜后将会怎样?
