浙教版科学九年级上第3章第3节认识简单机械（杠杆）

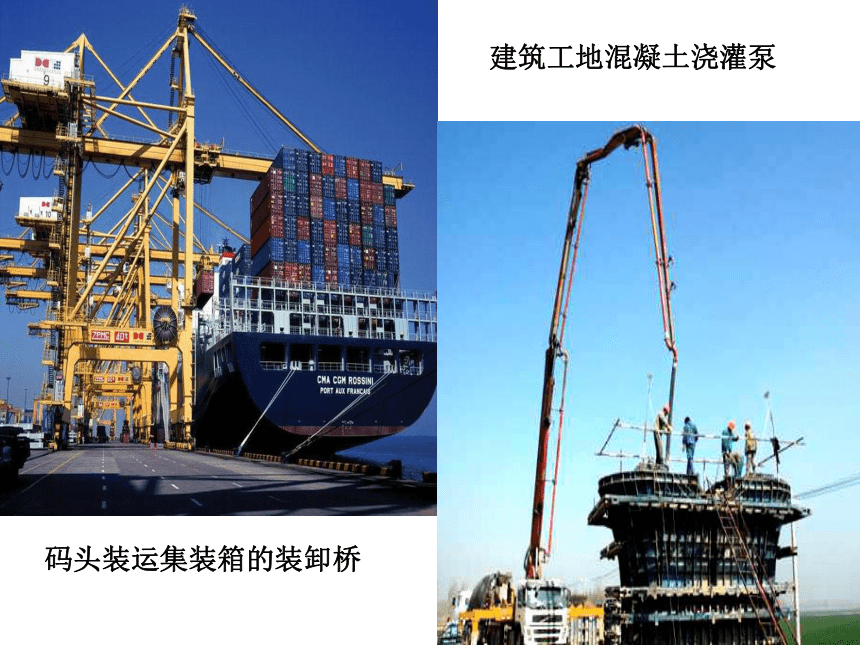

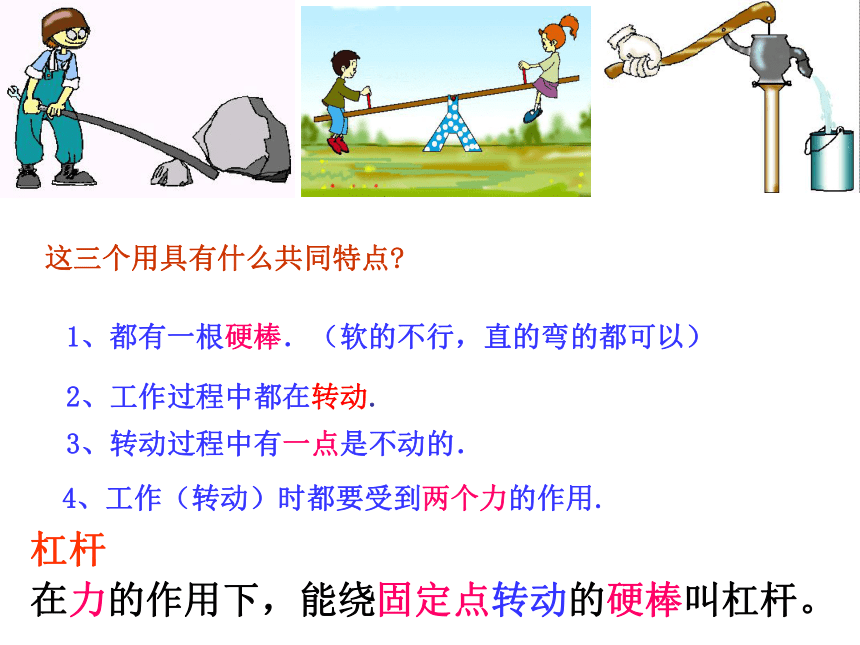

课件14张PPT。码头装运集装箱的装卸桥建筑工地混凝土浇灌泵1、都有一根硬棒．（软的不行，直的弯的都可以）2、工作过程中都在转动.4、工作（转动）时都要受到两个力的作用.杠杆

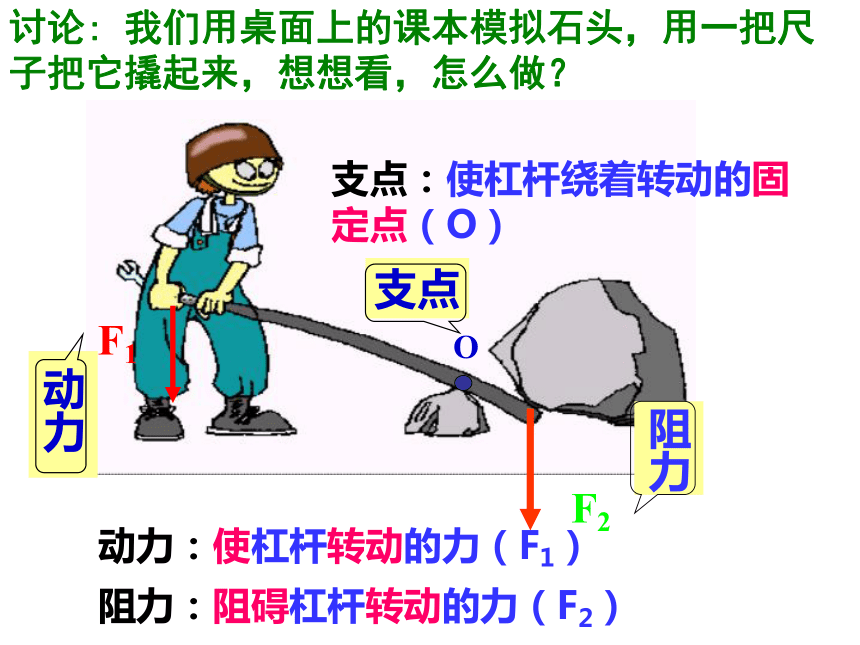

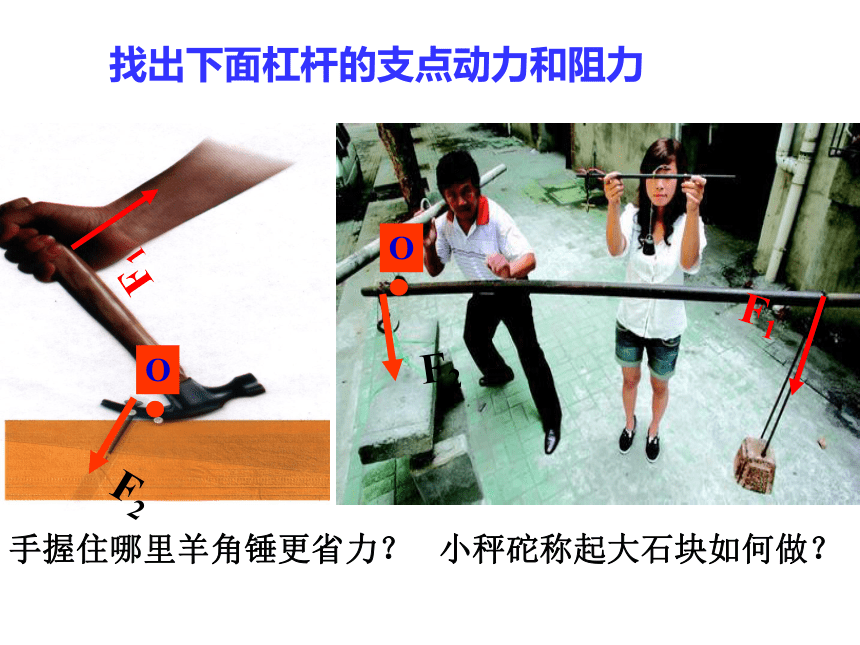

在力的作用下，能绕固定点转动的硬棒叫杠杆。3、转动过程中有一点是不动的．这三个用具有什么共同特点?支点：使杠杆绕着转动的固定点（O）动力：使杠杆转动的力（F1）阻力：阻碍杠杆转动的力（F2）讨论: 我们用桌面上的课本模拟石头，用一把尺子把它撬起来，想想看，怎么做？找出下面杠杆的支点动力和阻力手握住哪里羊角锤更省力？小秤砣称起大石块如何做？OL1L2动力臂：从支点到动力作用线的（垂直）距离（L1）阻力臂：从支点到阻力作用线的（垂直）距离（L2）2、杠杆的五要素F21、确定支点、动力、阻力。
2、从支点向力的作用线作垂线。
3、标范围 （支点、垂足）力臂画法L1L2L2L1模仿尝试：
画出下列杠杆的力臂在现实生活中的杠杆羊角锤剪刀镊子托盘天平钓鱼杆翻斗车杠 杆思考：下面的生活器材可看作杠杆吗？它们的支点 、动力和阻力、动力臂和阻力臂在哪里？OF1F2OF1F2垃圾桶中的杠杆杠 杆思考：下面的生活器材可看作杠杆吗？它们的支点
、动力和阻力、动力臂和阻力臂在哪里？指甲钳中的杠杆
