《第十八章　家庭电路与安全用电》复习
第十八章　家庭电路与用电安全

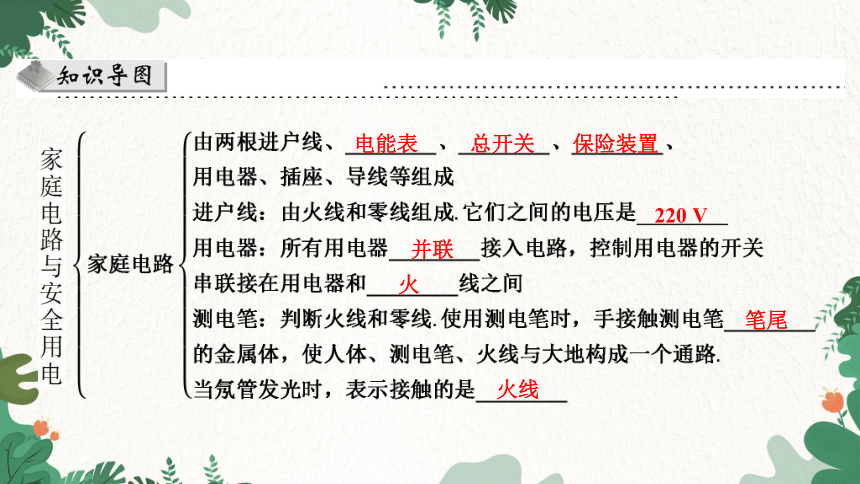

知识导图
复习精炼
电能表
总开关
保险装置
220 V
并联
火
笔尾
火线

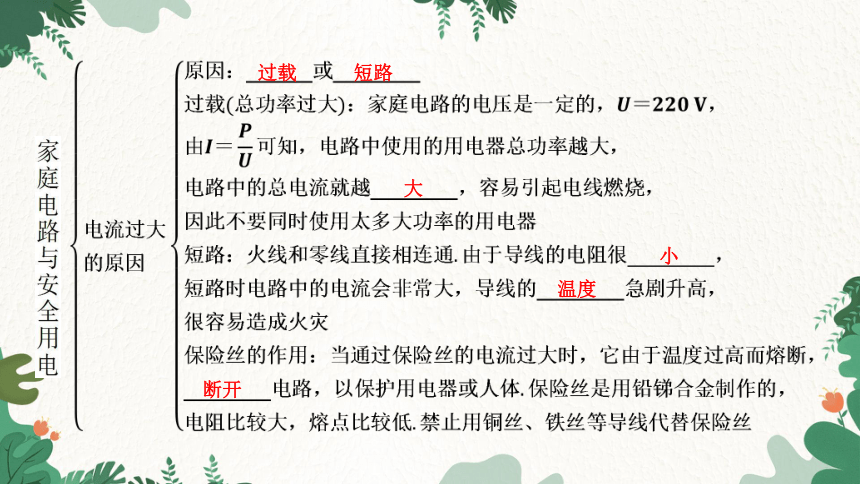

过载
短路
大
小
温度
断开
火
双
单
不接触
不靠近
切断
火
零
接地

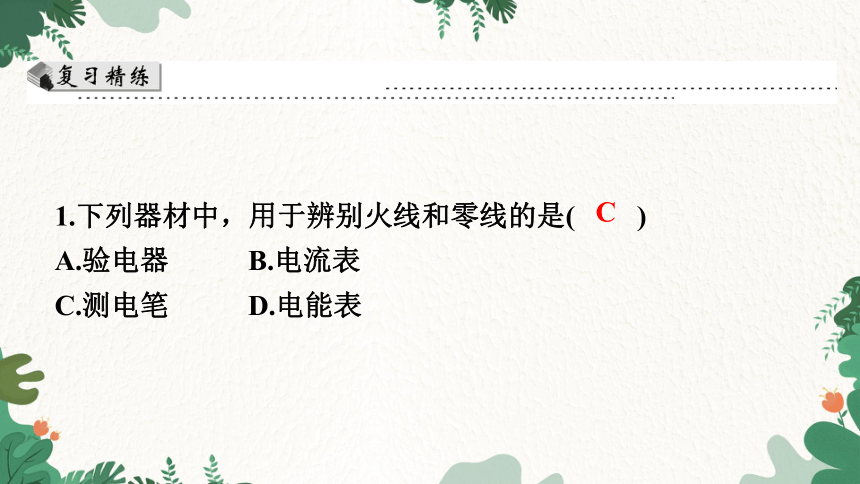

1.下列器材中，用于辨别火线和零线的是( )
A.验电器　　 B.电流表　　
C.测电笔　　 D.电能表
C

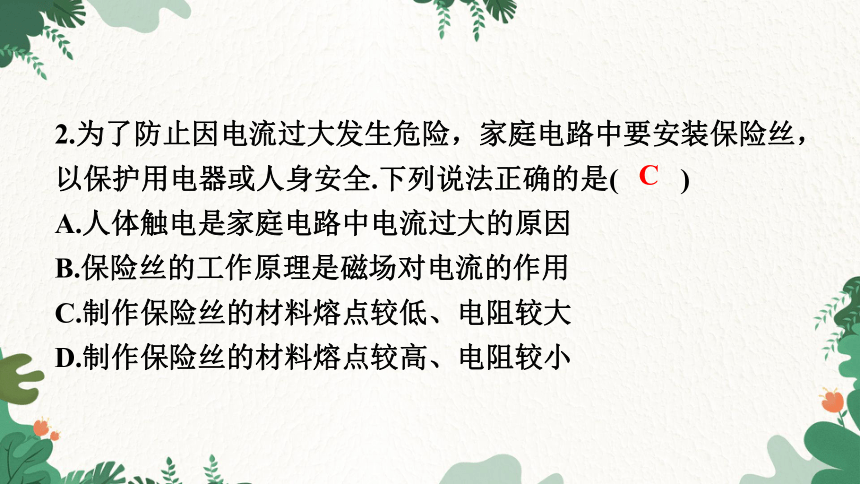

2.为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全.下列说法正确的是( )
A.人体触电是家庭电路中电流过大的原因　
B.保险丝的工作原理是磁场对电流的作用
C.制作保险丝的材料熔点较低、电阻较大　
D.制作保险丝的材料熔点较高、电阻较小
C

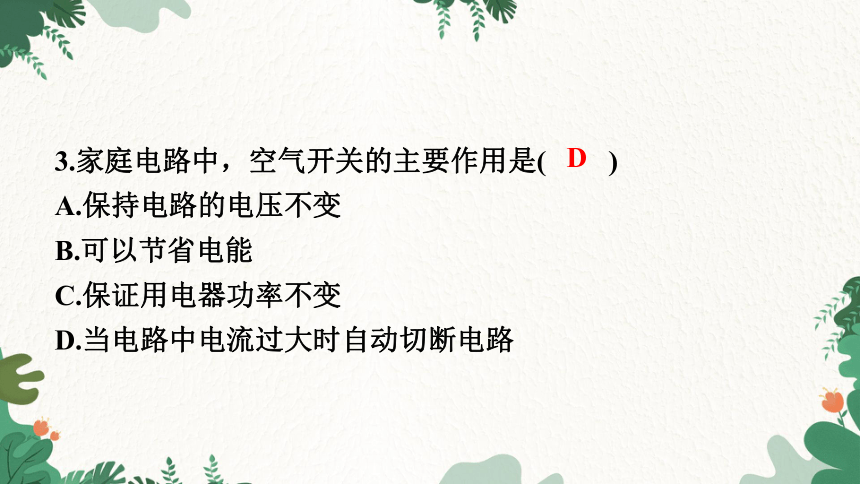

3.家庭电路中，空气开关的主要作用是( )
A.保持电路的电压不变　　　
B.可以节省电能
C.保证用电器功率不变　　　
D.当电路中电流过大时自动切断电路
D

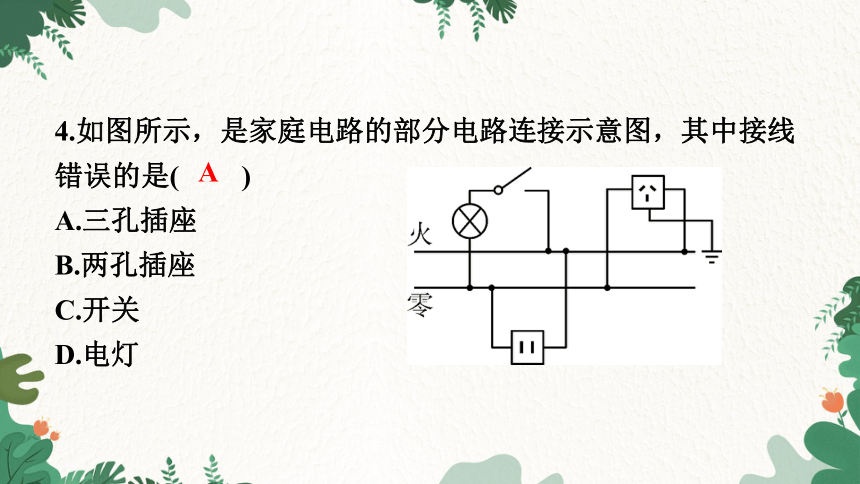

4.如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是( )
A.三孔插座　　　
B.两孔插座　　　
C.开关　　　
D.电灯
A
5.某家庭电路的部分情况如图所示，下列说法正确的是( )
A.进户线分为火线和地线　　　　
B.电能表的正常工作电流为20 A
C.空气开关有保险丝的功能　　　
D.电能表与空气开关并联
C
6.如图是家庭电路示意图，其中关于电路设备认识不正确的是( )
A.a是电能表　　B.b是总开关　　C.c是电灯　　D.d是零线
D
7.教室内的两盏日光灯，由一个开关控制，能正确反映它们连接方式的是( )
A
8.小王家的空气开关发生了跳闸，则一定是电路中( )
A.发生了短路　　 B.用电器总功率过大
C.电压大于220 V　　　 D.总电流过大
D
9.在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰；②开关里的两个线头相碰；③两孔插座中的两个线头相碰.其中会引起电路中熔丝熔断的是( )
A.①②　　　　 B.①③　　　　　
C.②③　　　　　 D.①②③
B
10.下列现象不会引起家庭电路发生火灾的是( )
A.用电器总功率过大　　 B.短路
C.开关内两根线相碰　 D.线路连接处接触不良
C
11.下列选项中符合安全用电要求的是( )
A.用湿手拨动空气开关　
B.电线的绝缘皮破损时应及时更换
C.在未断开电源开关的情况下更换灯泡　　
D.把用电器的三脚插头改为两脚插头接在两孔插座上使用
B
A.同时将双手分别接触裸露的火线和零线　　　　
B.远离有此标志的设备
C.雷雨天不在树下避雨　　　　　　　　　　　　
D.家庭电路中安装熔断器
12.下列对应图示的做法，不符合安全用电与防护原则的是( )
A
13.如图所示的做法中，符合安全用电原则的是( )
D
A.甲站在绝缘凳上同时接触火线和零线　　　　
B.乙站在绝缘凳上仅接触火线
C.丙站在地上仅接触火线　　　　　　　　　　
D.丁站在地上同时接触火线和零线
14.电工维修电路有时需要带电操作，如图所示.以下操作不会发生触电事故的是( )
B
15.用测电笔辨别火线与零线时，下列图中操作方法正确的是( )
A.①②　　　　 B.①③　　　　　
C.②④　　　　　 D.①④
D
16.造成家庭电路中保险丝熔断的原因：一是总功率过大，二是　 　.在安装带有金属外壳的家用电器时，为了安全用电，家用电器的金属外壳应　 　.
　接地　
　短路　
17.为了确保用电的安全，日常生活中更换灯泡、搬动电器前应　 　电源开关，电饭锅、电冰箱使用的是 _
(选填“两脚”或“三脚”)插头.
18.小乐家的洗衣机在使用时，接触金属门手柄会“麻手”.可解决的办法是给洗衣机电路　 　(选填“增接零线”“加接地线”或“增接熔丝”).
　加接地线　
三脚
　断开　
19.在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，示数为　 　kW·h.用测电笔检测插座时，发现氖管发光，说明接触的是　 　线.使用测电笔时，手必须和　 　(选填“笔尖”或“笔尾”)金属体接触.
　笔尾　
　火　
　320.6　
20.在家庭电路中，插座与电灯之间　 　联，控制电灯的开关应接在　 　线与灯泡之间.
　火　
　并　
21.用笔画线代替导线，将图中的灯泡和三孔插座正确连入家庭电路中.
如图所示
22.图甲是某宾馆的房卡，它相当于一个开关.只有房卡插入卡槽里，房间内的灯和插座才能工作.图乙是房间内的部分电路图，S1是房卡开关，S2是控制灯L的开关.为使灯和插座正常工作，请将图乙中的电路图补充完整.
如图所示
