《第十三章　探究简单电路》复习
第十三章　探究简单电路

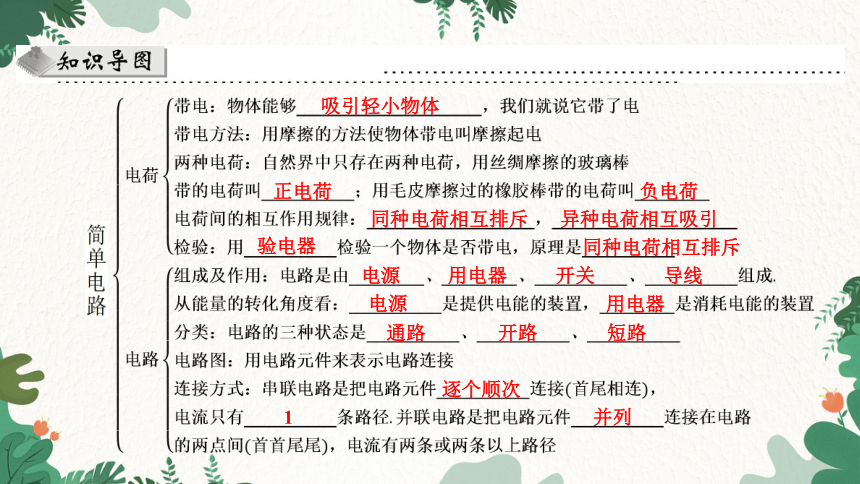

知识导图
复习精炼
吸引轻小物体
正电荷
负电荷
同种电荷相互排斥
异种电荷相互吸引
验电器
同种电荷相互排斥
电源
用电器
开关
导线
电源
用电器
通路
开路
短路
逐个顺次
1
并列

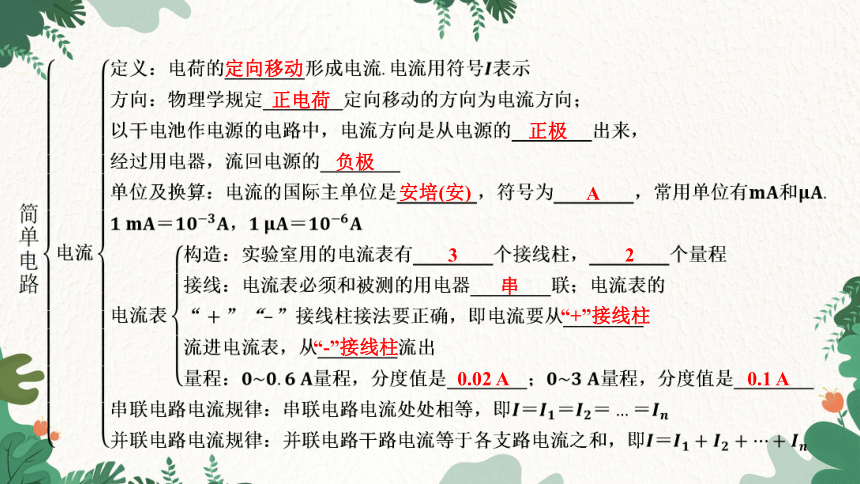

定向移动
正电荷
正极
负极
安培(安)
A
3
2
串
“+”接线柱
“-”接线柱
0.02 A
0.1 A

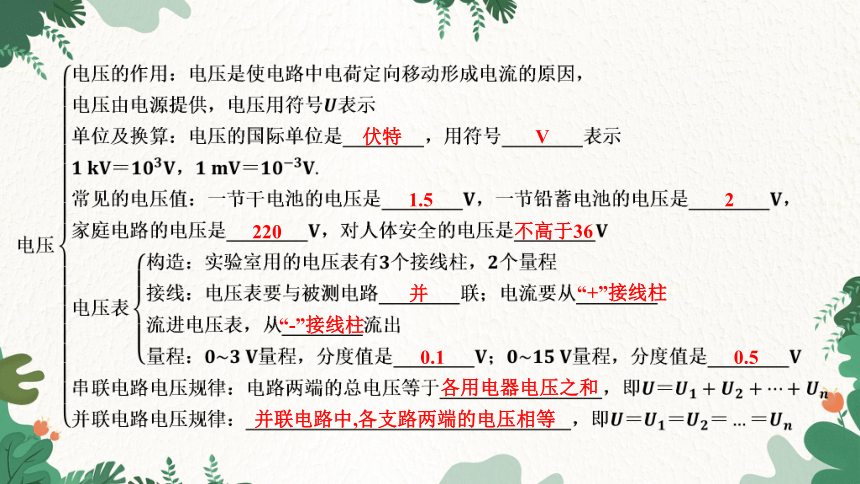

伏特
V
1.5
2
220
不高于36
并
“+”接线柱
“-”接线柱
0.1
0.5
各用电器电压之和
并联电路中,各支路两端的电压相等

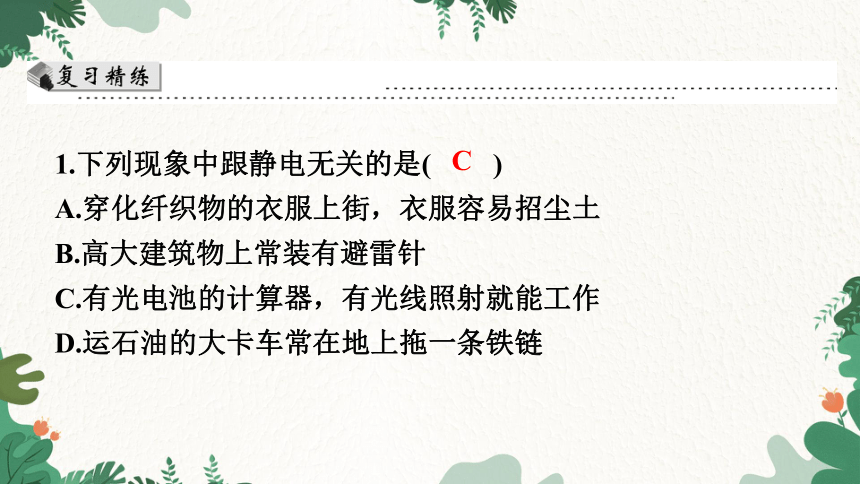

1.下列现象中跟静电无关的是( )
A.穿化纤织物的衣服上街，衣服容易招尘土　
B.高大建筑物上常装有避雷针
C.有光电池的计算器，有光线照射就能工作　　
D.运石油的大卡车常在地上拖一条铁链
C
2.如图所示是玩具汽车的电路图，以下有关说法中正确的是( )
A.开关S2控制整个电路　　　　　　　　　　
B.电动机与灯泡是串联的
C.电动机与灯泡工作时两端
的电压不相等　　
D.电动机与灯泡是并联的
D

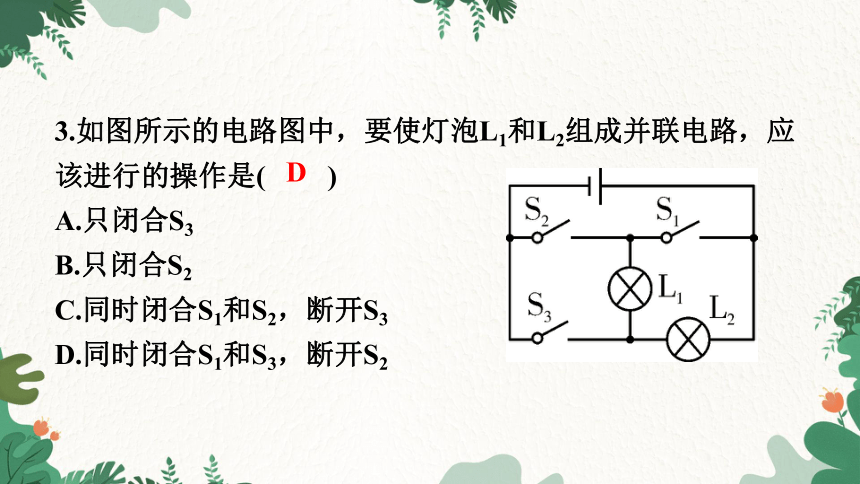

3.如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该进行的操作是( )
A.只闭合S3　　　　　　　　　　　
B.只闭合S2
C.同时闭合S1和S2，断开S3　　　　　
D.同时闭合S1和S3，断开S2
D

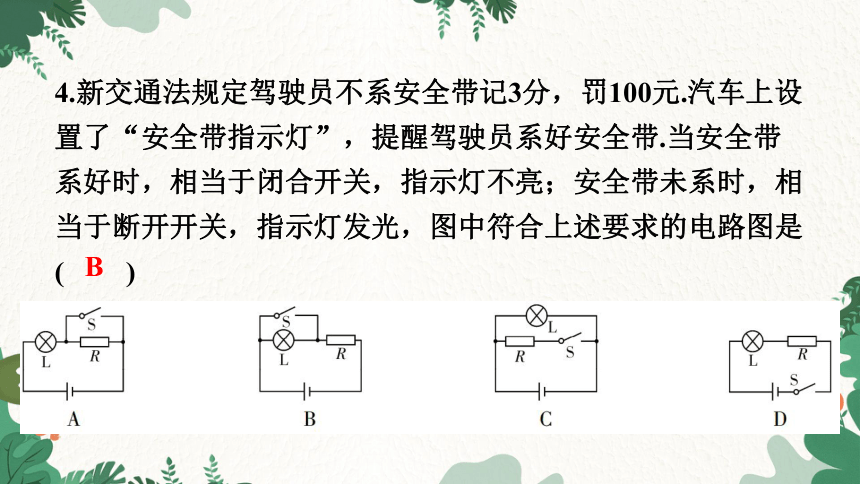

4.新交通法规定驾驶员不系安全带记3分，罚100元.汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带.当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系时，相当于断开开关，指示灯发光，图中符合上述要求的电路图是( )
B
5.如图所示，与实物图一致的电路图是( )
B
6.在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等.则这两个灯泡的连接方式( )
A.一定是串联　　　　　 B.一定是并联　　
C.串、并联都可以　　　 D.条件不足，无法判断
C
7.如图所示，各个元件均为实验室常用器材，当开关闭合后，下列说法中正确的是( )
A.两表指针均有明显偏转
B.两表指针均几乎不动
C.电流表指针有明显偏转，
电压表指针几乎不动
D.电压表指针有明显偏转，电流表指针几乎不动
D
8.如图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表不可直接测出L1两端电压的电路图是( )
C
9.如图所示，电源电压是5 V并保持不变，开关S闭合后电压表的示数为3 V，则( )
A.L1两端的电压为3 V　　　
B.L2两端的电压为3 V
C.L2两端的电压为2 V　　　
D.L1两端的电压为5 V
B
10.自然界只存在两种电荷，一种是正电荷，另一种是 _
电荷.当甲、乙两个通电小球出现如图所示情形时，若甲
带正电，则乙带　 　电.
　正　
负
11.如图所示，A是检验物体是否　 　的仪器，叫验电器，它的工作原理是　 　，验电器此状态表明B物体　 　(选填“带电”或“不带电”).
　带电　
　同种电荷相互排斥　
　带电　
12.如图所示，汽车在转向前，司机会拨动方向盘旁边的拨杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为　 　；司机所拨动的这根拨杆相当于电路中的　 　.
　开关　
　并联　
13.如图甲所示的电路，当开关S闭合后，电流表测量的是通过　 　(选填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为　 　A.
　0.28　
　L2　
14.如图甲所示，开关闭合后，两灯都发光，两电压表的指针所指的位置均如图乙所示，则灯L2两端的电压为　 　V.
　14.4　
15.请你根据图甲的电路图，帮助小雨同学连接图乙的实物电路.
如图所示
16.(跨学科·日常生活)电冰箱的压缩机(电动机)是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭.请在图中用笔画线代替导线连接好符合上述特点的电冰箱工作电路图.
如图所示
17.小明同学对串联电路电压规律进行了探究.
【猜想与假设】串联电路总电压等于各用
电器两端的电压之和.
【设计与进行实验】
(1)按如图甲所示的电路图连接电路.
(2)闭合开关，排除故障，用电压表测出L1两端的电压.
(3)在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上.
(4)测出AC间的电压，得出结论.
【交流与评估】
(1)在拆接电路时，开关必须　 　.
(2)闭合开关，发现电压表示数为零，则小灯泡的故障可能是　 　或　 　.
(3)小明用上面的方法能否测出L2两端的电压
　 　，为什么 　 　.
　电压表的正负接线柱接反了　
　不能　
　L2断路　
　L1短路　
　断开　
(4)同学们拿出电压表发现如图乙(a)所示，此时需要进行的操作是_ _ ；陈东同学接线过程中出现了如图(b)所示的现象，原因是_ ；
小李同学的实验中出现如图(c)所示的现象，原因是 _
　；王二同学的实验中出现如图(d)所示的现象，原因是　 　.
　所选量程太小　
表所选量程太大　
电压
电压表正负接线柱接反了
用螺丝刀进行校零
(5)方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是　 　.
改进方法：　 　.
　更换不同规格小灯泡，多次实验　
　实验次数太少　
UAB/V UBC/V UAC/V
2.4 1.4 3.8
谢谢大家！
