19.3 安全用电 课件

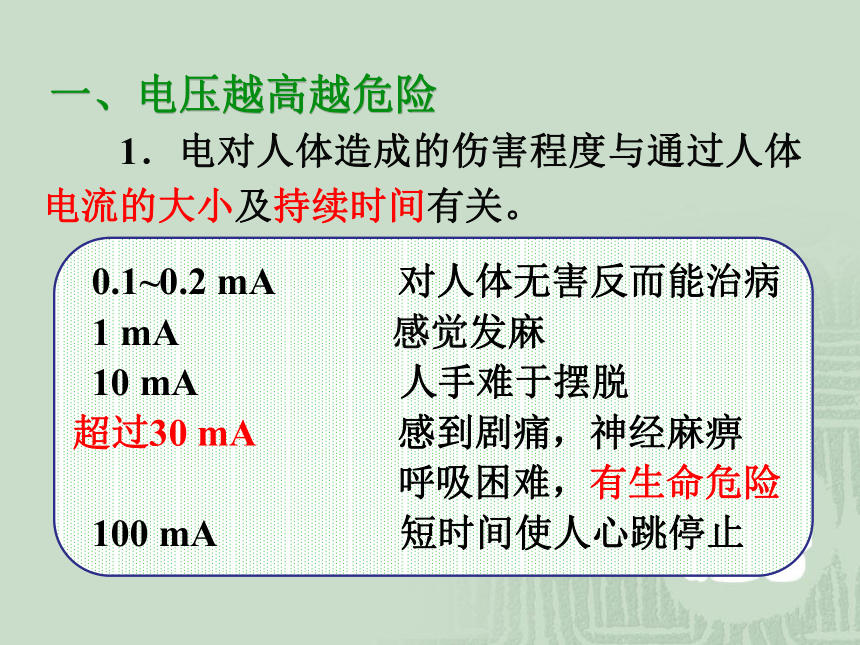

课件23张PPT。19.3 安全用电见过这些标志吗？高压为什么危险？　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。 0.1~0.2 mA 对人体无害反而能治病
1 mA 感觉发麻
10 mA 人手难于摆脱
超过30 mA 感到剧痛，神经麻痹
呼吸困难，有生命危险

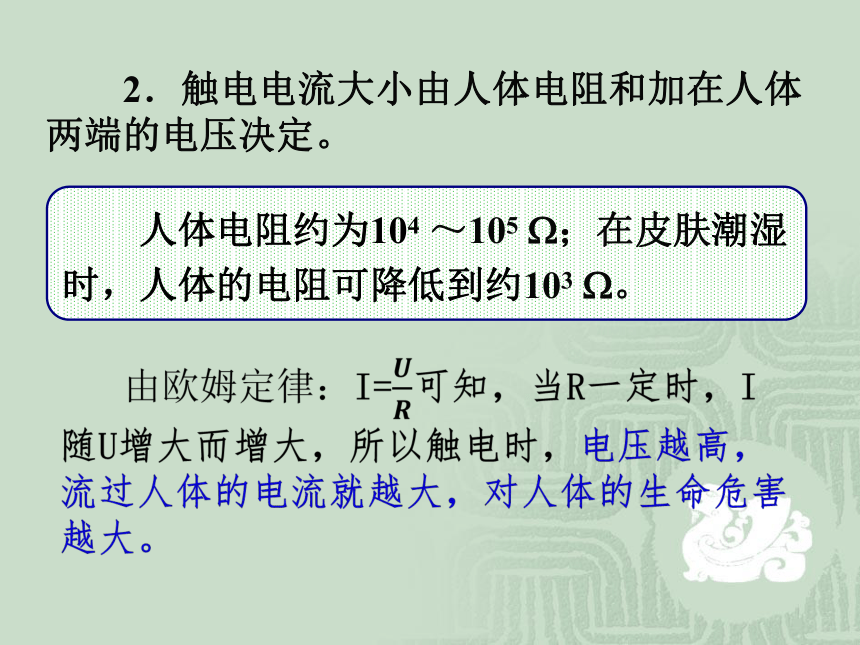

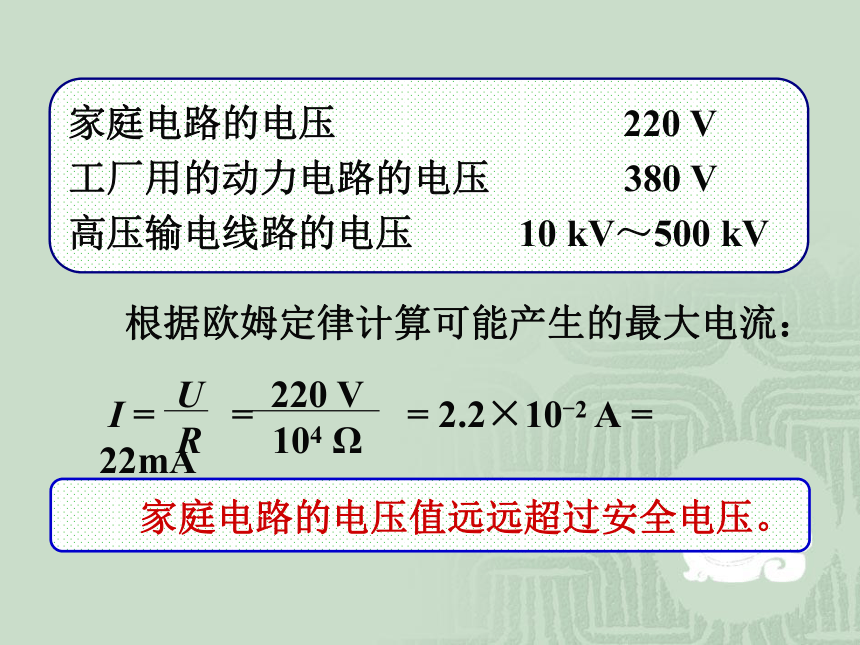

100 mA 短时间使人心跳停止一、电压越高越危险　　2．触电电流大小由人体电阻和加在人体两端的电压决定。　　人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。?家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV　　根据欧姆定律计算可能产生的最大电流：　　家庭电路的电压值远远超过安全电压。小 资 料
电压按供电系统划分：
1000V以下 低压
1000V-10Kv 中压
10Kv-330Kv 高压
330KV以上 超高压

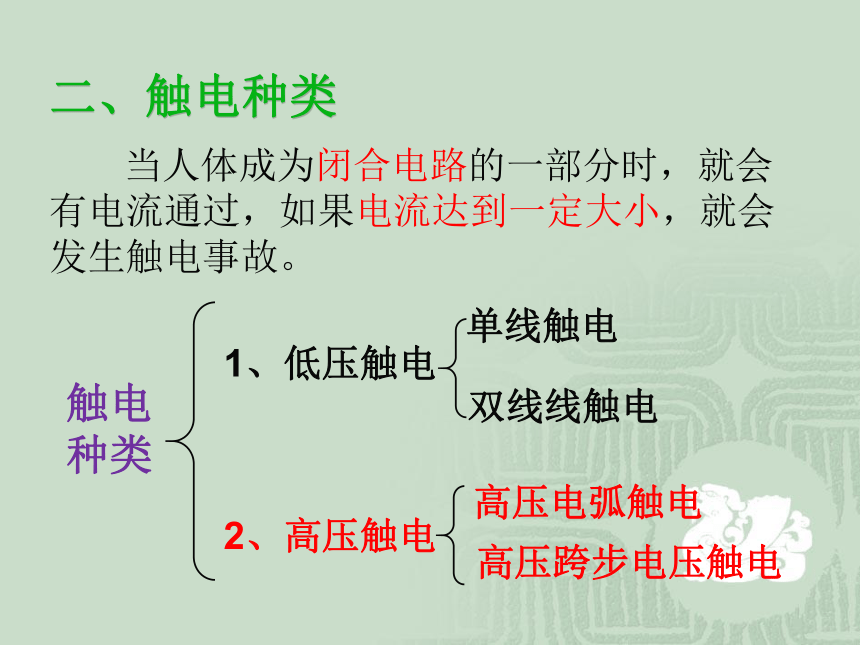

二、触电种类 当人体成为闭合电路的一部分时，就会有电流通过，如果电流达到一定大小，就会发生触电事故。触电种类1、低压触电2、高压触电单线触电双线线触电高压电弧触电高压跨步电压触电1、低压触电（1）双线触电 人体接同时触火线、零线 。电流路径：

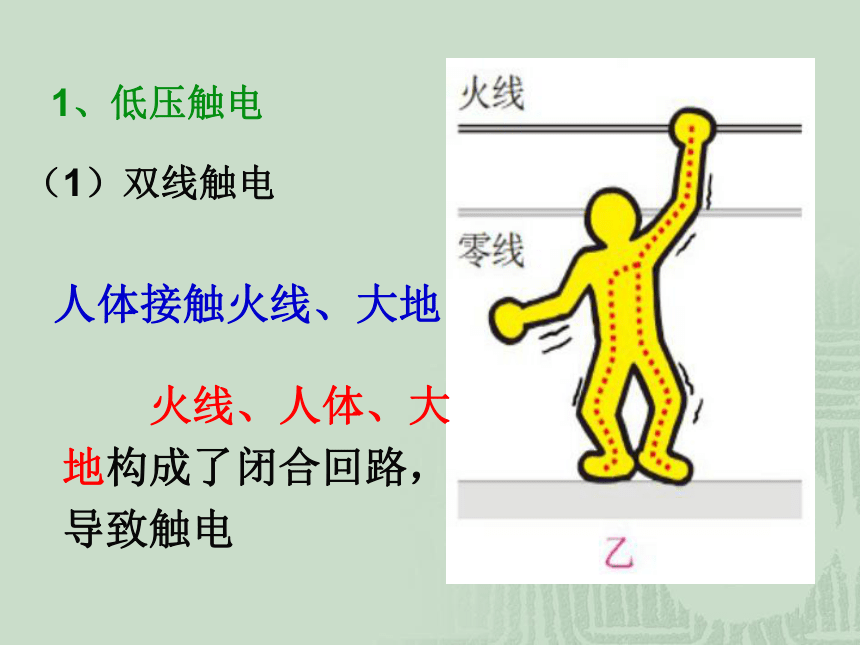

火线 人体 零线1、低压触电（1）双线触电人体接触火线、大地 火线、人体、大地构成了闭合回路，导致触电如图不会发生触电的是（）2．高压触电（1）电弧触电2．高压触电（1）跨步电压触电想想议议 小鸟站在高压输电线上，为什么不会触电？ 小鸟只站在一根电线上，两爪间的距离较小，因此电压很小，所以不会触电。　　除了图示的几种情况外，还有哪些情况可能引起触电？ 1．家庭电路中防止触电措施三、安全用电原则开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。● 不接触低压带电体，不靠近高压带电体；
● 更换灯泡、搬动电器前应断开电源开关；
● 不弄湿用电器，不损坏绝缘层；
● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换2．安全用电原则：3．触电的急救　　（1）切断电源
　　（2）迅速使触电人摆脱电源雷电是大气中一种剧烈的放电现象四、注意防雷现代建筑上的避雷针高压输电铁塔上的防雷导线　1．不要靠近金属栏杆，各种电器应暂停使用。
　2．迅速走进屋内，或汽车内。
　3．不要手持金属杆，金属饰物包括手表也要抛离。
4.打雷时，接、打电话，或玩手机。
　 5．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。雷电时应该注意：3．急救措施2．安全用电原则1．触电类型
