第4节 变阻器

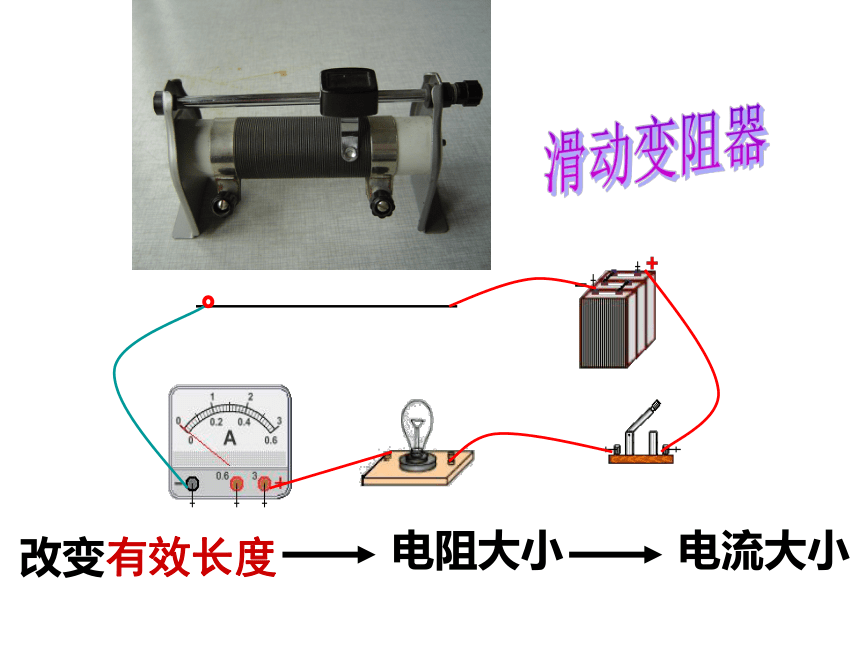

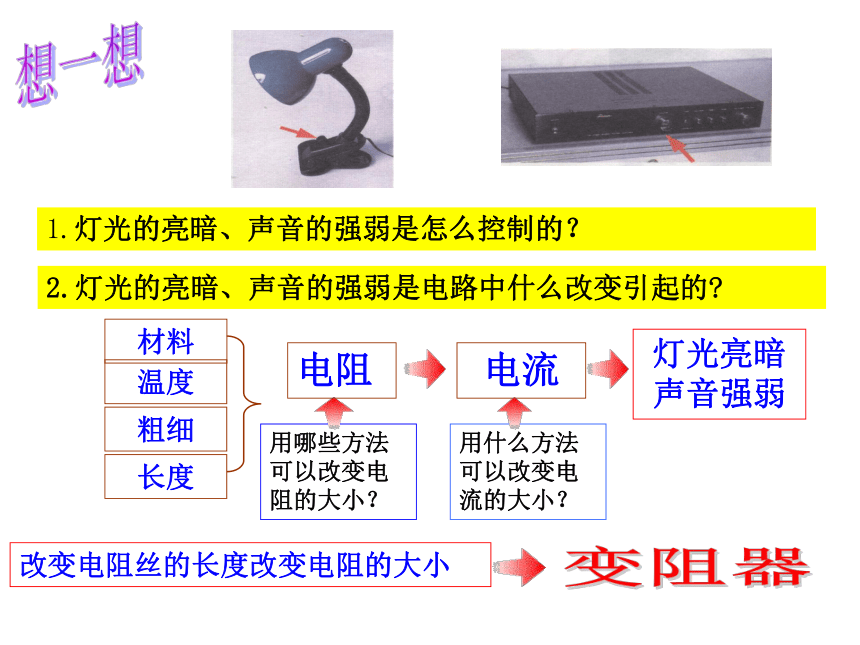

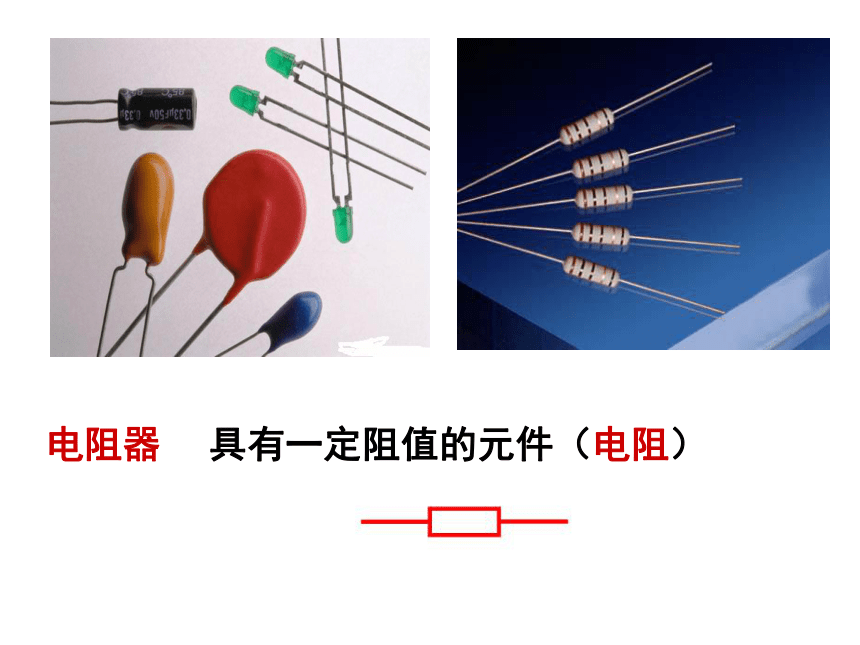

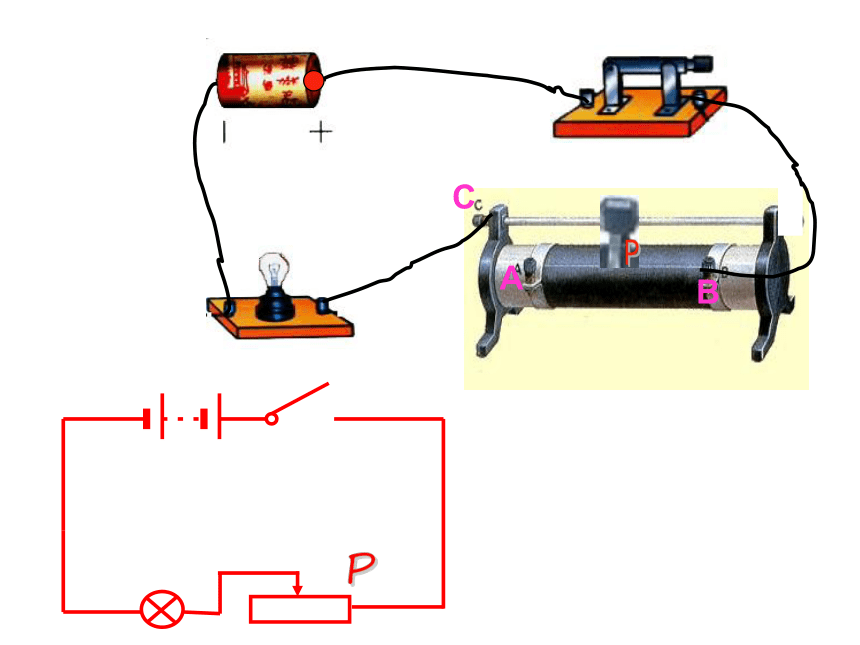

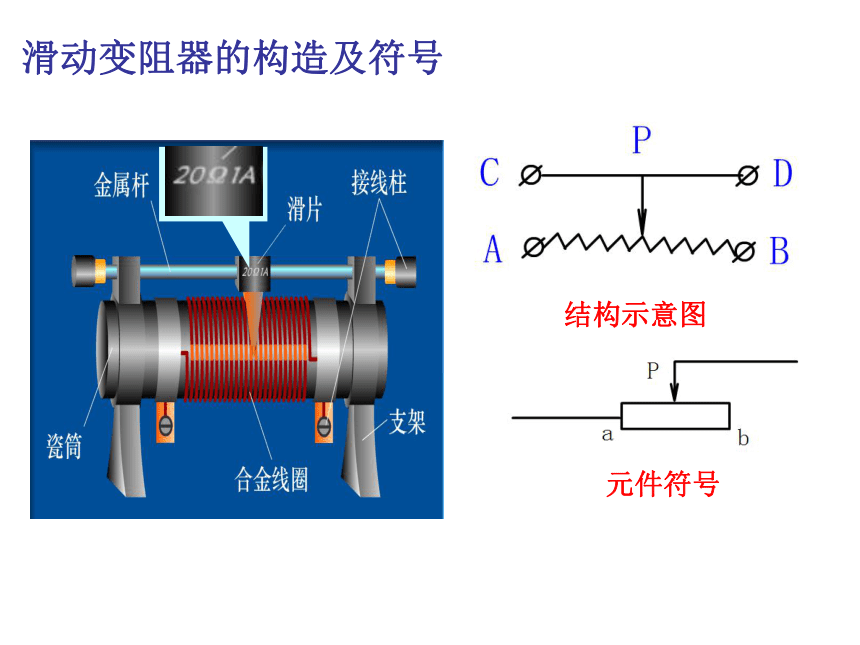

课件19张PPT。兰亭镇中ABcD初二（3）（4）班电阻器具有一定阻值的元件（电阻）1.灯光的亮暗、声音的强弱是怎么控制的？用什么方法可以改变电流的大小？电流灯光亮暗声音强弱用哪些方法可以改变电阻的大小？电阻长度材料温度粗细改变电阻丝的长度改变电阻的大小变阻器想一想第4节 变阻器第四章 电路探秘改变有效长度电阻大小电流大小滑动变阻器滑动变阻器的构造及符号结构示意图元件符号PCBAP探究小实验A
PCBA向右(B)变亮,向左(A)变暗向左(A)变亮,向右(B)变暗灯较暗，明暗不变PBPAAB1、C、B连入电路中的有效电阻丝是____ 段， P向左滑，电阻越 ，电流越 ，灯泡越 。实验分析PB大小暗2、C、A连入电路中的有效电阻丝是 段， 为了使灯泡变亮，电路中电阻应变 ，划片P应向 滑动。PA大右实验分析3、A、B连入电路中的有效电阻丝是 段， AB段长度不变，电阻 ，电流 ， 灯泡明暗 。AB不变不变不变这种接法没发挥滑动变阻器改变电阻的功效。 实验分析滑动变阻器的工作原理靠改变接入电路中的电阻丝的有效长度来改变电阻的大小，从而改变电流的大小。2、闭合开关前，滑片应移到
电阻值最大的位置。“一上一下”旋钮型变阻器ABC（1）这种接线柱是如何连接的？（2）将A、C接入电路中，要使电阻变大，旋转触片应向那个方向转动？想一想课堂练习1、滑动变阻器是可变电阻，其改变电阻的原 因是…………………………（ ）
A、改变电阻丝的横截面积
B、改变电阻丝连入电路的长度
C、滑片跟电阻丝发生摩擦
D、改变接线柱中的导线连接B2、小宇在实验室用如图所示的电路做实验，请你帮助他一起完成实验：(1)、如图滑动变阻器在电路中使用，连接方式有哪几种？C和A、D和A、C和B、D和B（２）当滑动变阻器的Ａ、Ｄ两个接线柱接入电路中时，要使灯Ｌ变暗，滑片Ｐ应向　　　端移动右3、要使灯泡的亮度变小，电流应变 ，电阻应变 ，滑片P应向 移动。
4、根据电路图连接实物图，开关闭合前，滑片 P应滑在什么位置？为什么？
小右大 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大8、
