15.2 电功率（第二课时）课件 (共19张PPT) -2022-2023学年苏科版九年级物理下册

二、电功率
（第二课时）
1.通过实验，掌握测量小灯泡的额定功率和实际功率的方法。
2.验证小灯泡在不同功率下的亮度特点。
通过实验，掌握测量小灯泡的额定功率和实际功率的方法。
学
习
目
标
学
习
重
难
点
测量小灯泡的电功率
第1部分
实验：测量小灯泡的电功率

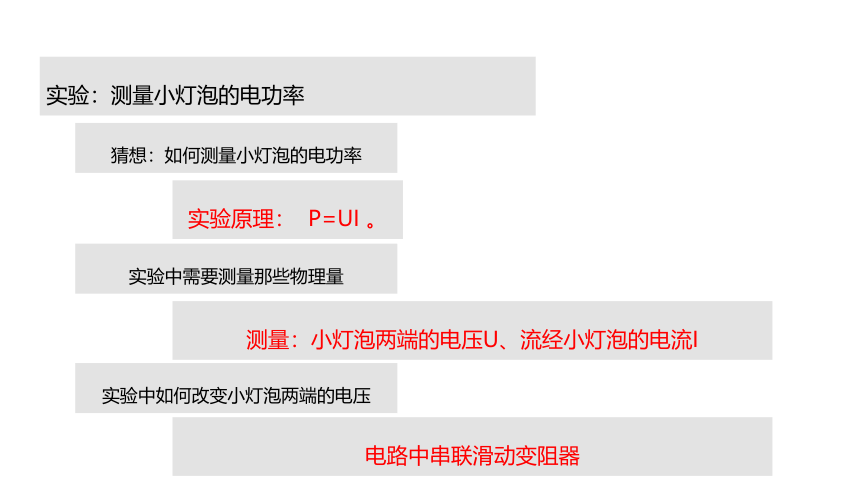

猜想：如何测量小灯泡的电功率
实验原理： P=UI 。
实验中需要测量那些物理量
测量：小灯泡两端的电压U、流经小灯泡的电流I
实验中如何改变小灯泡两端的电压
电路中串联滑动变阻器
实验：测量小灯泡的电功率
完成实物图的电路图
实验：测量小灯泡的电功率
通过调节滑动变阻器，分别使电压表的示数小于、等于和略大于小灯泡的额定电压，观察小灯泡的亮度，读出电压表、电流表的示数并填入表中
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}小灯泡规格
电压表示数
U/V
电流表示数
I/A
小灯泡的亮度
小灯泡功率
P/W
额定电压
U额=2.5V
实验：测量小灯泡的电功率
通过调节滑动变阻器，分别使电压表的示数小于、等于和略大于小灯泡的额定电压，观察小灯泡的亮度，读出电压表、电流表的示数并填入表中
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}小灯泡规格
电压表示数
U/V
电流表示数
I/A
小灯泡的亮度
小灯泡功率
P/W
额定电压
U额=2.5V
2.5 0.20 正常 0.500
2.2 0.18 较暗 0.396
2.7 0.22 很亮 0.594
实验：测量小灯泡的电功率
小灯泡的额定功率是0.5W.
功率与电压的关系：
U实＞U额，则P实＞P额，小灯泡很亮，容易烧坏；；
U实＝U额，则P实＝P额，小灯泡正常发光；
U实＜U额，则P实＜P额，小灯泡发光较暗。
小灯泡的额定电压与实际电压、额定功率与实际功率的关系
验证结论：小灯泡的亮度取决于小灯泡的实际功率
电功率计算
第2部分
一只标有“PZ220—100”字样的白炽灯泡，其额定电压是多少，额定功率是多少，额定电流是多少？
额定功率、额定电压与额定电流
由题干可知，U额=220V P额=100W
根据P=UI可得，I额=????????=100????220????≈0.45????
?
额定电流：用电器在额定电压下工作时的电流
定值电阻的其额定电压是220V，额定功率是484W，在用电高峰期，实际电压是196V，则定值电阻的实际电流是多少？实际功率是多少？
实际功率、实际电压与实际电流
由题干可知，U额=220V P额=484W
根据P=UI可得，I额=????????=484????220????=2.2???? R=????额????额=220????2.2????=100Ω
?
U实=196V R=100Ω I实=????实????=196????100????=1.96A
P实=U实I实=196V×1.96A=384.16W
?
定值电阻的阻值不随电压的变化而变化
课堂总结
第3部分
电功率
测小灯泡的电功率
实验设计及研究
小灯泡的亮度与实际功率的关系
电功率计算
额定电压与实际电压、额定功率与实际功率
定值电阻的阻值不随电压的变化而变化
当堂训练
第4部分
学以明“知”
1.在“测定小灯泡电功率”的实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω1A），开关和导线，图甲所示是小明没有连接完整的电路。
（1）请你用笔画线代替导线，将图甲所示的电路连接完整。
（2）正确连接好电路，闭合开关前，滑动变阻器滑片应置于最 （选填“左”或“右”）端。
学以明“知”
1.在“测定小灯泡电功率”的实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω1A），开关和导线，图甲所示是小明没有连接完整的电路。
（1）请你用笔画线代替导线，将图甲所示的电路连接完整。
（2）正确连接好电路，闭合开关前，滑动变阻器滑片应置于最 （选填“左”或“右”）端。
右
【解析】
小灯泡的额定电压是2.5V，额定功率小于1W，根据I=????????=1????2.5????=0.4A，额定电流小于0.4A.因此电压表选择0-3V量程，电流表选择0-0.6A量程。
闭合开关前，滑动变阻器的滑片应置于阻值最大处
?
学以明“知”
1.在“测定小灯泡电功率”的实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω1A），开关和导线，图甲所示是小明没有连接完整的电路。
（3）小明闭合开关后，移动滑片，发现灯泡不亮，电流表无示数，电压表有示数，则该电路故障可能是 。
小灯泡短路
【解析】
电流表无示数，电路断路。
电流表无示数、电压表有示数，属于内部问题，小灯泡断路。
学以明“知”
1.在“测定小灯泡电功率”的实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω1A），开关和导线，图甲所示是小明没有连接完整的电路。
(4)小明排除故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为 W。
0.65
【解析】
小灯泡正常发光，U额=2.5V，电流表选用小量程，读出电流值I额=0.26A。
P=UI=2.5V×0.26A=0.65W
