4.2 地貌的观察 课件（33张PPT）

(共33张PPT)
地貌的观察
GEO PPT
PHYSIOGNOMY
地貌则指某地区地表的特征，地貌侧重于从成因上来划分。因种每种营力为主形成的地貌，都有其特定的地表特征、演变规律。它主要分为：
地貌
地貌
1
①
喀斯特地貌
河流地貌
风沙地貌
海岸地貌
概念
①
①
地形一般指某地区各山脉、山丘、水系等的海拔高低及形态。
地形是一个区域内的地表形态.它侧重于根据地面的形态来分类。
可分为五种基本地形。
地形
1
②
概念
平原
高原
丘陵
盆地
山地
五种基本地形-景观图
海拔：无标准
形态：周高中低
平原
海拔：＜200m
形态：平坦开阔
高原
海拔：＞500m
形态：地面坦荡，边缘陡峻
丘陵
海拔：200-500
形态：地势起伏小、和缓
山地
海拔：＞500m
形态：山峦起伏、陡峻
盆地
地形
1
②
地貌规模与地貌观察 Geomorphic scale and geomorphic observation
-02
地貌千姿百态，规模大小不等；
规模较大地貌往往由次一级的地貌组合而成
在高原上，可能既有连绵的山脉和低缓的丘陵，也有宽广的盆地；
山脉中可能既有陡峭的山峰，也有深切的河谷
山脉
高原丘陵
高原盆地
高原河谷
“左崖之北，有双门坠峡而下，内洞北向，深削成渊，底有伏流澄澈，两旁俱峭壁数十丈，南进窅深远然不知其宗。”
1. 选择观察的位置
1. 从宏观到微观，
从面到点
“入洞，内甚宽敞，先爇炬由其后右畔入，则乳柱交络”
“有下昂首而上、上垂乳而下者，欲接而又不接者”
地貌观察的顺序 Sequence of geomorphological observation
-03
宜选择个视野较广阔的地方
按照从宏观到微观、从面到点的顺序进行观察
山谷
山脉
… …
… …
不可见区

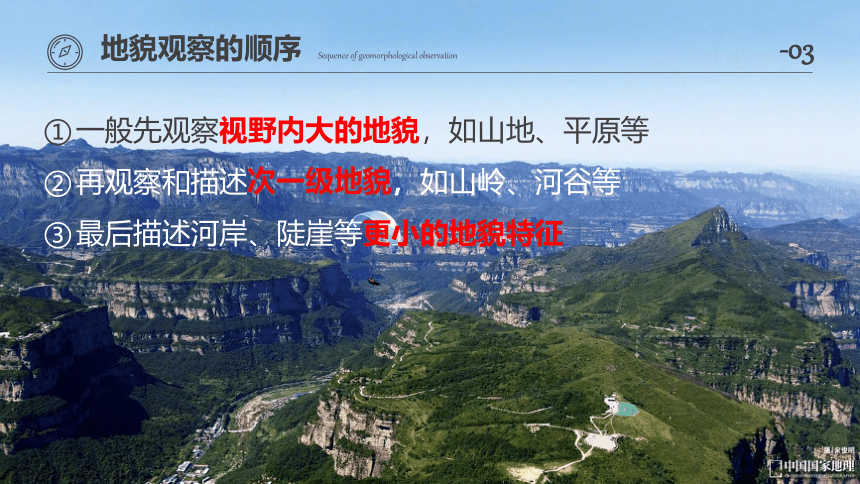

地貌观察的顺序 Sequence of geomorphological observation
-03
一般先观察视野内大的地貌，如山地、平原等
再观察和描述次一级地貌，如山岭、河谷等
最后描述河岸、陡崖等更小的地貌特征
活动
观察视野内大地貌，判断下图涵盖了哪几类基本地形
丘陵
平原
高原
山地
盆地
1
活动
观察和描述次一级的地貌，地形的部位，例如山岭、河谷等
山顶
山谷
鞍部
山脊
2
坡度
空间分布
几何形状
“此处山小而峭，或孤峙，或两或三，连珠骈笋，皆石骨嶙峋，草木摇飏，升降宛转，如在乱云叠浪中”
峰林：
峰丛：
1. 地貌观察的顺序：宏观→微观
2. 地貌观察的内容：位置
形态：高低起伏、坡度、空间分布、几何形状
坡度
空间分布
几何形状
“此处山小而峭，或孤峙，或两或三，连珠骈笋，皆石骨嶙峋，草木摇飏，升降宛转，如在乱云叠浪中”
植被
等高线地形图的基础判读 Interpretation of contour map
-02
思考
甲、乙两地之间的相对高度是多少
图示区域内最大的相对高度约为多少
… …
… …
图4.22黄土高原某地等高线地形示意
0
100
200
300
等高距
100米
0
100
200
300
等高线（米）
切口
等高线的绘制
山
H
H
H
同线等高
同图等距
线曲闭合
线重必涯
疏缓密陡
凹凸有致
陡坡
缓坡　　
等高线密集
等高线稀疏
云端地理
等高线一般特点
等高线的判读-计算高度
C点与D点的相对高度
C、D两地都在等高线上，两地的相对高度就是两地的海拔差．
A
B
400
500
700
H相=H高-H低
C
D
等高线的判读-计算高度
C点与A点的相对高度
C点在等高线上，A点不在等高线上两地的相对高度：
C点的海拔－A点海拔区间值
A
B
400
500
700
H相=H高-H低
C
D
等高线的判读-计算高度
A点和B点的相对高度
两地都不在等高线上，两地的相对高度H
公式法： (n-1)dn为两地间不同等高线的条数，d为等高距．
A
B
400
500
700
H相=H高-H低
C
D
等高线的判读-计算高度
蝴蝶交叉法
根据等高距求A、B取值范围
H小B﹤ HB ﹤H大B
H小A ﹤HA﹤H大A
A
B
400
500
600
700
等高线地形图的判读与计算
估算陡崖相对高度
鞍部
陡崖相对高度
(n-1)d≤⊿H<(n＋1)d
(2-1)x50≤⊿H<(2＋1)x50
50≤⊿H<150
等高线地形图的判读与计算
估算陡崖相对高度
鞍部
陡崖相对高度
(n-1)d≤⊿H<(n＋1)d
A
B
(3-1)x100≤⊿H<(3＋1)x100
200≤⊿H<400
等高线地形图的基础判读 Interpretation of contour map
-02
885.4-879=6.4
885.4
790 甲 800
… …
… …
图4.22黄土高原某地等高线地形示意
85.4~95.4
地貌观察—坡度
坡度的表示：
垂直距离
坡度角
水平距离
地形坡度的观察 Observation of terrain slope
-03
约40°
约15°
… …
… …
地形坡度与人类活动 Terrain slope and human activities
-04
坡地耕作与水土流失
坡度对生产和生活影响巨大
例如，坡地耕作容易引发水土流失，特别是在坡度大于15°的坡地上种植，一旦遇到暴雨，土壤侵蚀极为严重
… …
… …
地貌观察—坡度
3~7°
等高种植
7~15°
修筑梯田
＞25°
不适合种植业，只适合林业、自然保护用地
坡度越大，土壤受侵蚀越强水土越易流失
地形坡度与人类活动 Terrain slope and human activities
-04
机车牵引与铁路选线
受机车牵引动力的限制，铁路线的最大坡度一般不超过2.5%-3%
詹天佑在修建京张铁路时，设计“人”字形线路，通过延长路程，从而降低线路的坡度
… …
… …
地形坡度与人类活动 Terrain slope and human activities
-04
机车牵引与公路选线
公路线一般要求建在坡度平缓的地方，尽量与等高线平行，缩短线路，尽量少占农田，少建桥梁，避开陡崖、陡坡
通往山顶的公路呈“之”字形弯曲，以减小坡度
… …
… …
从山顶向四周，等高线先密后疏，为“凹形坡”，可通视；
等高线先疏后密，为“凸形坡”，“凸形坡”容易挡住人们的视线。
A
B
A′
B′
凹形坡
凸形坡
从山顶看山脚A、B两地，忽略掉植被等事物的阻挡，则在山顶可以看到哪个山脚？
云端地理
等高线的判读-通视问题
地貌观察—坡度
710
960
930
云贵高原某地等高线地形图
修筑一条从C地到A地的公路，怎样设计才能降低公路线路的坡度呢？
A
B
C
云贵高原的道路景观
地形坡向的观察 Observation of topographic aspect
-05
观察坡向时应重点关注阳坡和阴坡、迎风坡和背风坡
（阳坡光照强，阴坡光照弱，迎风坡降水多，背风坡降水少）
不同的坡向，光照、降水等条件存在差异，进而影响植物的生长
… …
… …
①对降水的影响
山脉迎风坡，暖湿气流受地形阻挡抬升，水汽冷却凝结形成地形雨。背风坡因空气下沉,气温升高，降水少,成为雨影区。
②对气温影响
山脉迎风坡因气流被迫抬升而降温,故同一高度，背风坡气温高于迎风坡,背风坡这种炎热干燥的风叫焚风。
③对气候影响
因山坡方向对气温和降水产生了影响，使气候类型发生改变。如马达加斯加岛东侧的热带雨林气候，主要是因为其位于迎风坡,抬升了来自海洋暖湿的东南信风。
④对自然带影响
迎风坡多地形雨,水分条件优于背风坡，故迎风坡植被丰富且自然带海拔比背风坡高。
