课时2
低气压(气旋)与高气压(反气旋)
运用简易天气图，简要分析气旋与反气旋天气系统的特点。
【课标要求】
1．低压（气旋）、高压（反气旋）、高压脊、低压槽的概念；
2．通过阅读教材获取关于气旋、反气旋的基本知识，通过观察与绘制气旋、反气旋示意图，掌握其结构；
3. 通过观察与绘制气旋、反气旋示意图，说出气旋与反气旋的差异以及对天气的影响；
4. 掌握锋面气旋的判读方法及天气特征判断。
【学习目标】
重点/难点
难点

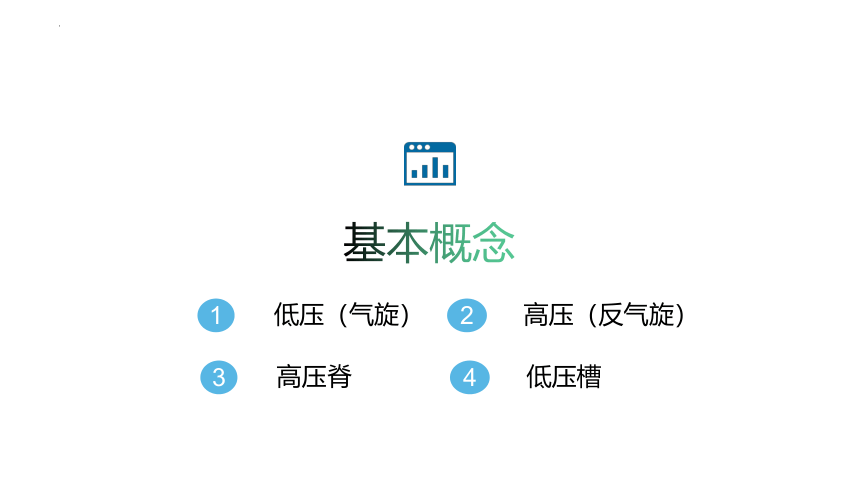

基本概念
1
低压（气旋）
2
高压（反气旋）
3
高压脊
4
低压槽

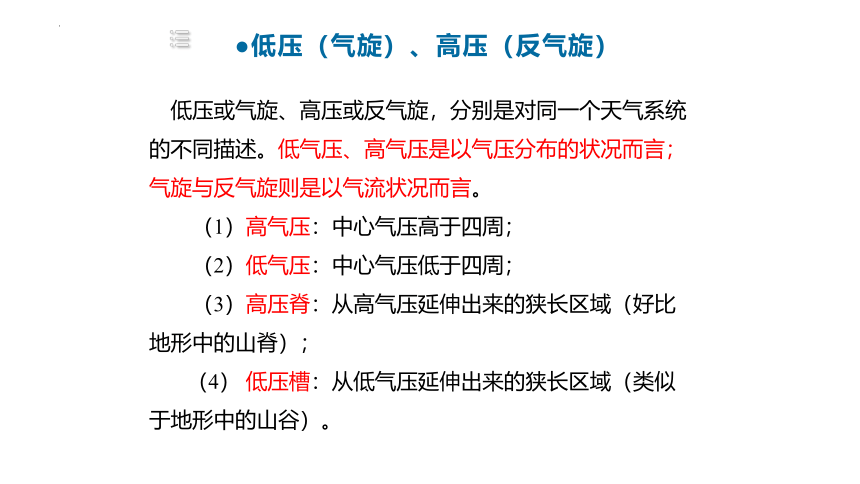

低压（气旋）、高压（反气旋）
低压或气旋、高压或反气旋，分别是对同一个天气系统的不同描述。低气压、高气压是以气压分布的状况而言；气旋与反气旋则是以气流状况而言。
（1）高气压：中心气压高于四周；
（2）低气压：中心气压低于四周；
（3）高压脊：从高气压延伸出来的狭长区域（好比地形中的山脊）；
（4） 低压槽：从低气压延伸出来的狭长区域（类似于地形中的山谷）。

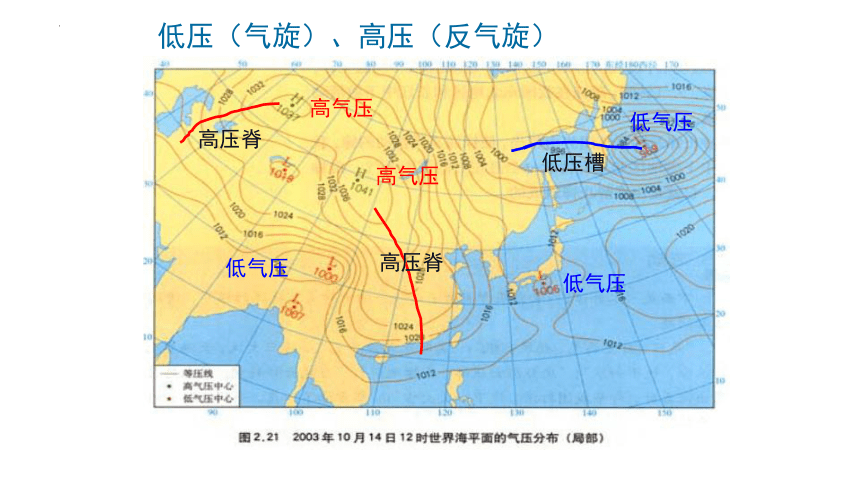

高气压
高气压
低气压
低气压
低气压
高压脊
高压脊
低压槽
低压（气旋）、高压（反气旋）

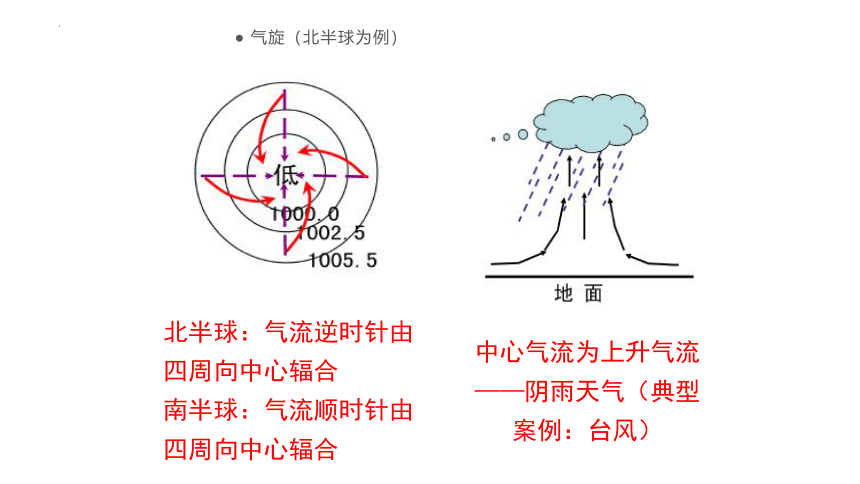

气旋（北半球为例）
北半球：气流逆时针由四周向中心辐合
南半球：气流顺时针由四周向中心辐合
中心气流为上升气流
——阴雨天气（典型案例：台风）

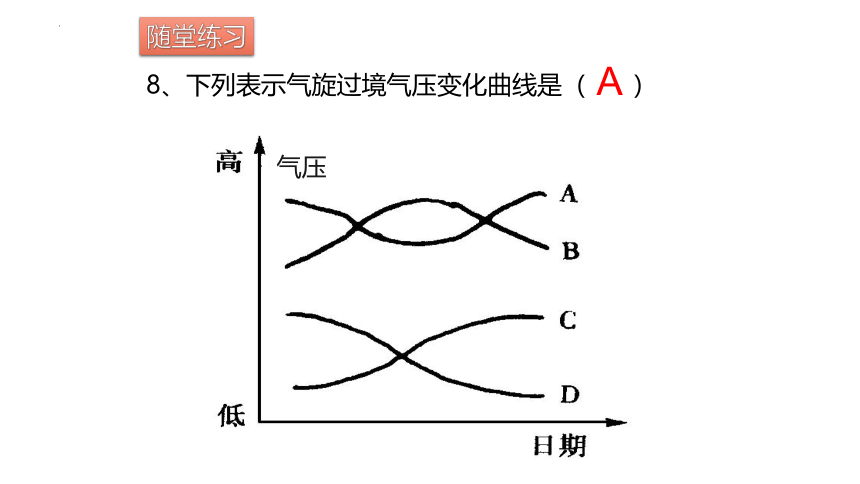

8、下列表示气旋过境气压变化曲线是（ ）
A
随堂练习
气压
气旋天气实例
1
2
1. 2015年7月三台风登陆我国东部沿岸地区，灿鸿成为7月登陆我国最北的强台风
2. 2018年9月16日17时，第22号台风“山竹”（强台风级）在广东台山海宴镇登陆。

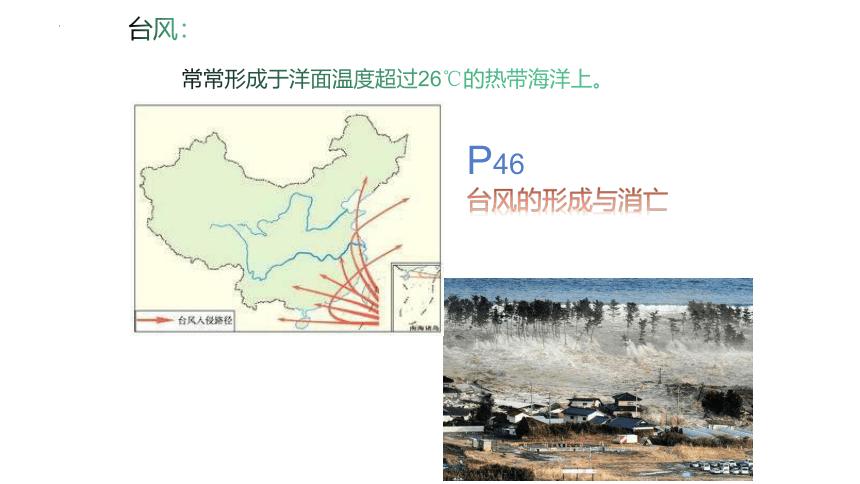

台风：
常常形成于洋面温度超过26℃的热带海洋上。
P46
台风的形成与消亡

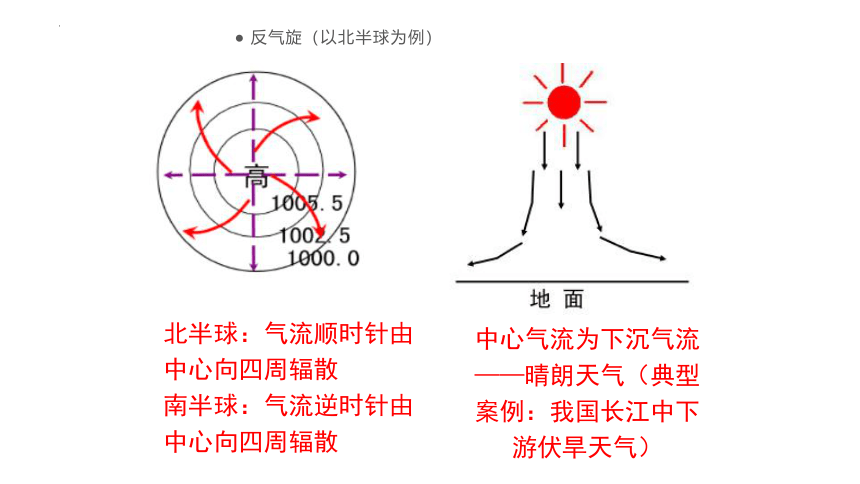

反气旋（以北半球为例）
北半球：气流顺时针由中心向四周辐散
南半球：气流逆时针由中心向四周辐散
中心气流为下沉气流
——晴朗天气（典型案例：我国长江中下游伏旱天气）

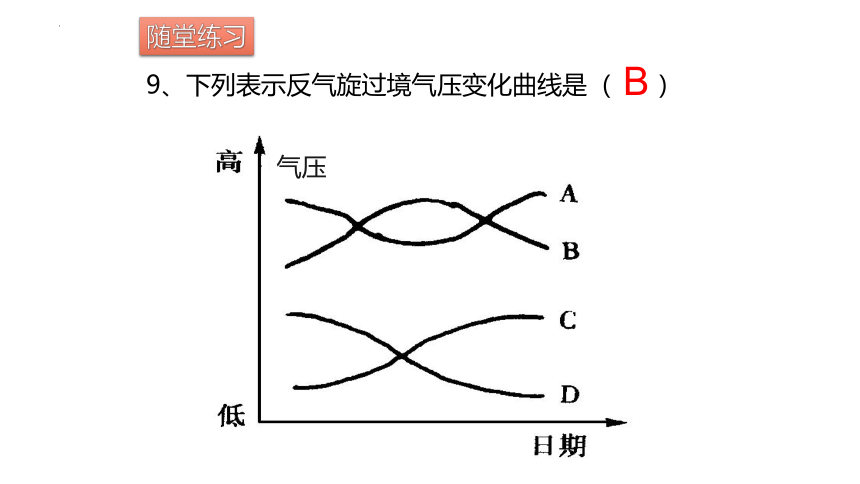

9、下列表示反气旋过境气压变化曲线是（ ）
B
随堂练习
气压
反气旋天气实例
每年大体上从7月中旬到8月中旬长江中下游地区被“副高”控制，形成反气旋天气，以下沉气流为主，日照长，太阳辐射很强，气温高，蒸发旺盛。农作物生长也快，农田需水量很大。但由于气团单一，除局部地区的雷阵雨外，无大片雨区，普遍出现干旱酷暑天气，故叫“伏旱”。
合作探究
气旋与反气旋特点比较
气压中心
气旋
　反气旋
气流运动方向
　水平运动
　垂直运动
天气状况
气旋类型
低气压
高气压
四周向
中心
中心向
四周
上升
下沉
阴雨
晴朗
锋面气旋
北
低
1025
1000
975
气流方向
雨带
图例
冷气团
暖气团
北
北半球
高
低
1025
1000
975
1025
1000
975
高压脊，空气辐散
不会形成锋面
低压槽，空气辐合
可以形成锋面
水平气压梯度力
风向
图例
北
低
1025
1000
975
低
1025
1000
975
北半球
南半球
气流方向
雨带
图例
近地面气旋一般与锋面联系在一起，形成锋面气旋。它主要活动在中高纬度，更多见于温带地区，因而也称温带气旋
近地面气旋一般与锋面联系在一起，形成锋面气旋。它主要活动在中高纬度，更多见于温带地区，因而也称温带气旋。
锋面气旋结构图的判读
1.判断锋面的位置
锋面总是出现在低压槽中，锋线往往与低压槽线重合，如图中的M、N线。
锋面气旋结构图的判读
2.判断锋面的类型与移动
锋面类型：在锋面气旋中，位置偏左的一定是冷锋(如图中的M锋)，位置偏右的一定是暖锋(如图中的N锋)。
锋面移动：锋面气旋中，锋面移动方向与气旋的旋转方向一致。北半球呈逆时针方向旋转，南半球呈顺时针方向旋转。
锋面气旋结构图的判读
3.判断锋面附近的风向与气流性质
根据北半球风向的画法，可确定锋面附近的风向，如图中①处为偏北风，②处为偏南风，③处为偏南风。偏北风一般形成冷气团，偏南风一般形成暖气团。
锋面气旋结构图的判读
4.判断锋面气旋的天气特点
暖锋N锋前③处附近出现宽阔的暖锋云系及相伴随的连续性降水天气。
冷锋M锋后①处附近出现比较狭窄的冷锋云系和降水天气。
课时对点练
(2022·湖北重点中学期末)如图为“某地近地面等压线分布图”，A处吹西南风，B处吹西北风，C处吹东北风，D处吹东南风。据此回答1～2题。
1.该气压系统为
A.北半球高压 B.北半球低压
C.南半球高压 D.南半球低压
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
基础过关
√
16
17
图中A处吹西南风，B处吹西北风，C处吹东北风，D处吹东南风。由此可知该天气系统的气流是顺时针辐合，可判断该天气系统为南半球低压。
18
19
2.E地
A.很可能是阴雨天气
B.很可能是晴朗天气
C.不可能有上升气流
D.可能有下沉气流
√
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
基础过关
E地位于低压中心，气流以上升为主，很可能出现阴雨天气。
18
19
2017年10月19日，北京、天津、河北中南部等地出现大雾。如图为“该日8时亚洲局部地区海平面等压线分布图(单位：百帕)”。读图回答3～4题。
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
基础过关
3.北京出现大雾的原因有
①受低气压控制，盛行上升气流　②等值线分布稀疏，风力较小　③水汽和凝结核多，易形成雾　④受冷锋过境影响，污染加重
A.①② B.①④ C.②③ D.③④
√
18
19
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
基础过关
根据图示，此时低气压在海洋上，北京并不受其控制；北京附近等压线分布稀疏，风力较小；北京城市规模大，城市“雨岛”和“雾岛”效应明显，水汽和凝结核较多，易形成雾；该区域没有冷锋过境。选C。
18
19
4.如果甲天气系统向西北移动，台湾岛将可能出现
A.持续大雾
B.狂风暴雨
C.晴空万里
D.大风降温
√
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
基础过关
甲天气系统属于强低气压中心，而且系统中心附近等压线密集，属于台风天气系统，若其向西北移动，台湾岛将会出现狂风暴雨，选B。
18
19
如图为“某地气温和气压日变化过程图”。读图完成5～6题。
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
基础过关
该天气系统过境时气压急剧降低，然后迅速回升，是一个强烈发展的气旋，是台风，选C。
5.当日经过该地的天气系统为
A.冷锋 B.暖锋
C.台风 D.反气旋
√
18
19
6.该天气系统
A.多发于湿热的赤道地区
B.会带来严重的洪涝灾害
C.形成后向低纬地区移动
D.气压最低处风力最大
√
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
基础过关
台风过境时会带来狂风、暴雨等天气，引发严重的洪涝灾害，B正确。赤道地区没有地转偏向力，无法形成台风；台风在热带或副热带海洋上形成后逐渐向高纬度方向移动；气压最低的地方是台风眼，台风眼风和日丽，没有风雨。
18
19
读“某时刻北美洲部分地区天气形势图(单位：hPa)”，完成7～8题。
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
基础过关
图中显示，甲地受单一暖气团控制，可能天气晴朗；乙地位于暖锋锋后，降水的可能性不大；丙地位于暖锋锋前，处于云雨区域，容易出现连续性降水；丁地处于冷锋过境后的位置，受冷气团控制，降水的可能性不大。
7.出现连续性降水的是
A.甲地 B.乙地
C.丙地 D.丁地
√
18
19
8.下列关于图中甲和丁两地的气温、气压状况的比较，分析正确的是
A.甲地气温低、气压低
B.甲地气温高、气压高
C.丁地气温低、气压高
D.丁地气温高、气压低
√
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
基础过关
图中显示，甲地位于暖气团一侧，气温较高，图中等压线数值显示，甲地气压比丁地高；丁地位于冷气团一侧，气温较低。
18
19
下面左图中实线为等压线，虚线M、N为脊线或槽线，右图为“风矢杆示意图”。风矢杆由风杆和风尾组成，风杆指示风的方向(如右图中风向均指向A)，风尾横线表示风力大小，一道短线代表1级风，一道长线代表2级风，一面三角旗帜代表8级风。读图，回答9～11题。
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
基础过关
9.根据M、N两侧气流的运动方向可以判断
A.虚线M为槽线，虚线N为脊线
B.虚线M、N均为槽线
C.虚线M为脊线，虚线N为槽线
D.虚线M、N均为脊线
√
18
19
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
基础过关
由右图可知，左图中风大体吹向虚线处，故虚线M、N都应该为槽线，若是脊线，风向应背离虚线。
18
19
10.图中出现阴雨天气的是
A.①②③
B.③④⑤
C.②③④
D.①④⑤
√
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
基础过关
根据气流运动方向可知，此天气系统为北半球锋面气旋，降水出现在冷气团一侧，即①④两处可能出现阴雨天气；低压中心⑤盛行上升气流，多阴雨天气，据此选D。
18
19
11.⑤处附近的大气运动状况是
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
此天气系统为北半球锋面气旋，⑤处为低压中心，其近地面气流应是辐合上升的，北半球气旋呈逆时针方向旋转，据此选D。
√
基础过关
18
19
(2020·江苏地理)如图为“亚欧大陆某时刻海平面等压线分布示意图”。读图回答12～13题。
12.下列四地中，吹偏南风的是
A.① B.②
C.③ D.④
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
能力提升
在四地分别画出水平气压梯度力(垂直于等压线，由高压指向低压)，再根据地转偏向力在北半球向右偏，可以判断①地吹偏西风，②地吹偏北风，③地吹偏南风，④地吹偏北风，选C。
√
18
19
13.此时①地最可能
A.暴雨倾盆水难排
B.细雨蒙蒙衣难干
C.烈日炎炎似火烧
D.黄沙满天车难行
√
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
能力提升
①地等压线密集，且气压四周高、中间低，为势力较强的气旋所控制，容易带来大量的降水，选A。
18
19
读“我国某地地面气压分布状况示意图”，完成14～15题。
14.图示的天气系统及其运动方向可能是
A.高气压　顺时针
B.气旋　逆时针
C.低气压　顺时针
D.反气旋　逆时针
√
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
能力提升
将气压值相等的各点相连，作出等压线。由等压线分布可知，图示天气系统为低气压，从气流运动状况看，低气压又被称为气旋；我国位于北半球，北半球低压气流呈逆时针方向辐合，故B正确，A、C、D错误。
18
19
15.在图中
①a地的气压比b地低　②c地附近有暖锋活动　
③d地的风力比e地大　④e地的风向为偏北风
A.①② B.①③
C.②④ D.③④
√
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
能力提升
18
19
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
能力提升
首先根据图中的数据画出等压线图，找出低压槽，确定锋面性质。a地的气压比b地高，c地位于气旋东侧，附近应有暖锋，d地的等压线比e地稀疏，风力比e地小，风向总是由高压吹向低压，并在北半球向右偏，所以e地的风向为偏北风，故C正确，A、B、D错误。
18
19
如图为“世界某区域中纬度近地面天气形势图”，图中实线、虚线分别为等压线(单位：hPa)、等温线(单位：℃)，箭头表示风向。读图，完成16～17题。
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
能力提升
16.图中甲地所处半球及天气系统分别为
A.北半球　准静止锋 B.南半球　冷锋
C.南半球　暖锋 D.北半球　冷锋
√
18
19
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
17
能力提升
由图中等温线数值变化可知，气温由北向南呈降低趋势，故甲地所处半球为南半球，A、D错；
根据近地面风由高压区吹向低压区可判断，图示气压中心为低压中心，等压线明显转折的地方会形成锋面，故图示天气系统是锋面气旋，甲地位于锋面气旋西北侧，且甲地等温线较密集，说明向北运动的冷空气势力较强，故该天气系统应是冷锋，B对，C错。
18
19
17.受图中甲地天气系统移动的影响，乙地未来一两天
A.气压升高，气温降低
B.气压降低，气温升高
C.风和日丽，天高云淡
D.东风狂吹，雪花飞舞
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
能力提升
受图中甲地天气系统移动的影响，乙地未来一两天将有冷锋过境，气压升高，气温降低，A对，B错。
乙地未来一两天受冷锋过境影响，天气状况变差，C错。
冷锋过境不一定会雪花飞舞，图示锋面过境乙地时，风向应是偏西风，D错。
√
17
18
19
18.阅读图文资料，完成下列要求。(12分)
空气质量指数用于定量描述空气质量状况，指数越高则大气污染越严重。如图示意北京时间2020年5月14日14时亚洲局部地区海平面气压分布。
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
能力提升
(1)比较甲、乙两地风速的大小，并说明理由。(4分)
答案　甲地大于乙地。理由：甲地等压线较密集，水平气压梯度力较大，故风速较大。
17
18
19
(2)指出丙地的天气特点，并在下面两幅图中分别用箭头标出影响天气系统的水平气流运动方向和垂直气流运动方向。(4分)
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
能力提升
答案　晴朗干燥。
17
18
19
(3)受图中天气系统影响，某同学推测丁地未来几天空气质量指数比较高(指数越高，污染越重)，试说明理由。(4分)
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
能力提升
答案　丁地即将经历冷锋过境，会带来大风天气；丁地正值春季，此时又受暖气团影响，空气和土壤较为干燥，大风天气易产生扬尘，导致大气污染严重。
17
18
19
19.(全国文综Ⅲ)阅读图文资料，完成下列要求。(20分)
如图为春季T时刻亚洲部分地区的海平面气压分布图。
(1)指出控制图示区域的两个气压系统及位置关系。(6分)
答案　高压；低压；高压位于低压西北。
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
能力提升
根据等压线的数值可以直接判断出图中西北部有一高压系统，东南部有一低压系统。
17
18
19
(2)T时刻该区域的锋面数量发生了变化。推测T时刻前该区域锋面的数量，并分别说明锋面形成的原因。(6分)
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
能力提升
答案　3个。在低压(气旋)中，四周空气汇集，北上的暖空气与南下的冷空气之间形成锋面，气旋逆时针旋转，形成冷锋和暖锋两个锋面。(冷)高压内的冷空气东移南下，形成冷锋。
17
18
19
