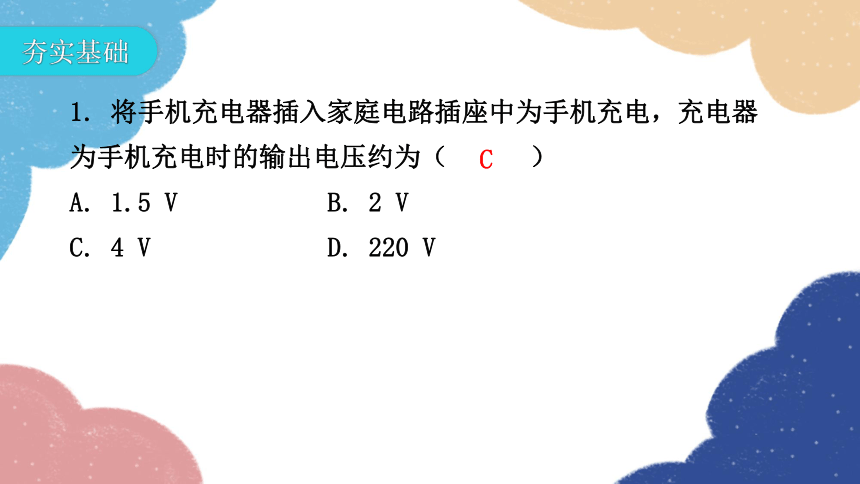

1. 将手机充电器插入家庭电路插座中为手机充电，充电器为手机充电时的输出电压约为（ ）
A. 1.5 V B. 2 V
C. 4 V D. 220 V
C

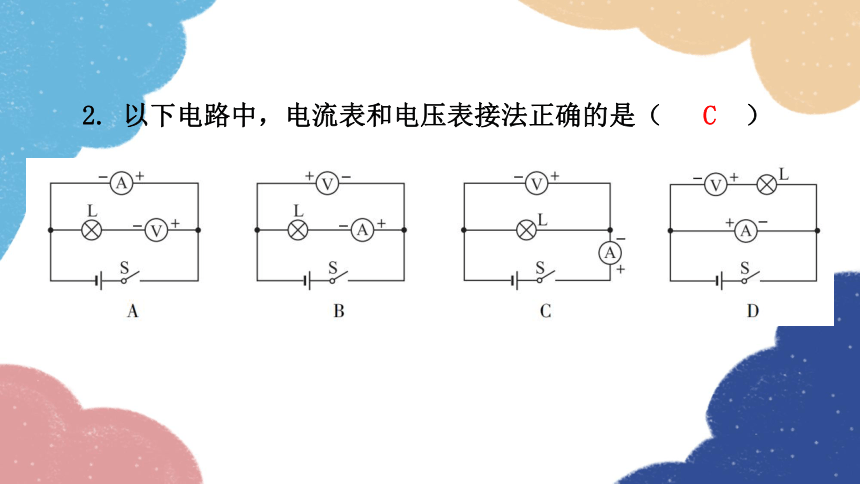

2. 以下电路中，电流表和电压表接法正确的是（ ）
C

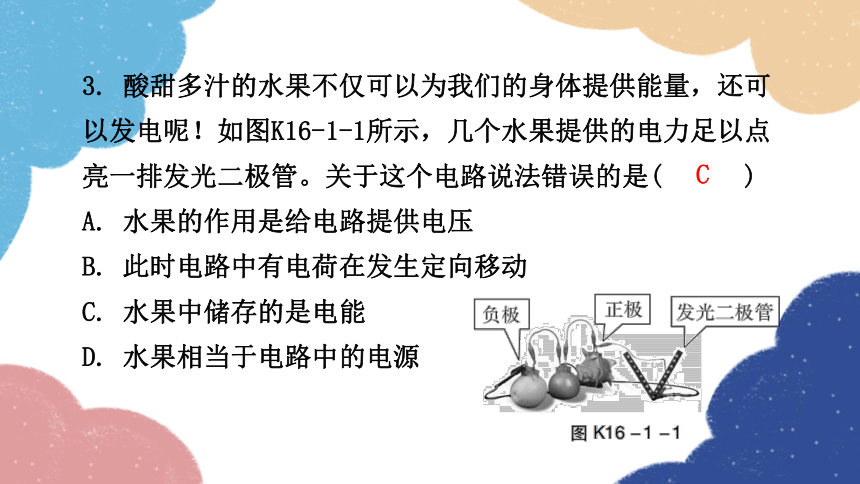

3. 酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图K16-1-1所示，几个水果提供的电力足以点亮一排发光二极管。关于这个电路说法错误的是( )
A. 水果的作用是给电路提供电压
B. 此时电路中有电荷在发生定向移动
C. 水果中储存的是电能
D. 水果相当于电路中的电源
C

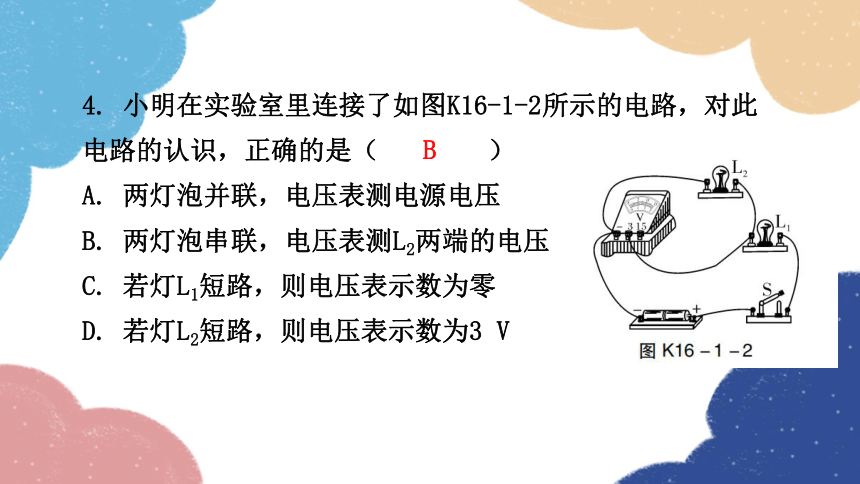

4. 小明在实验室里连接了如图K16-1-2所示的电路，对此电路的认识，正确的是（ ）
A. 两灯泡并联，电压表测电源电压
B. 两灯泡串联，电压表测L2两端的电压
C. 若灯L1短路，则电压表示数为零
D. 若灯L2短路，则电压表示数为3 V
B

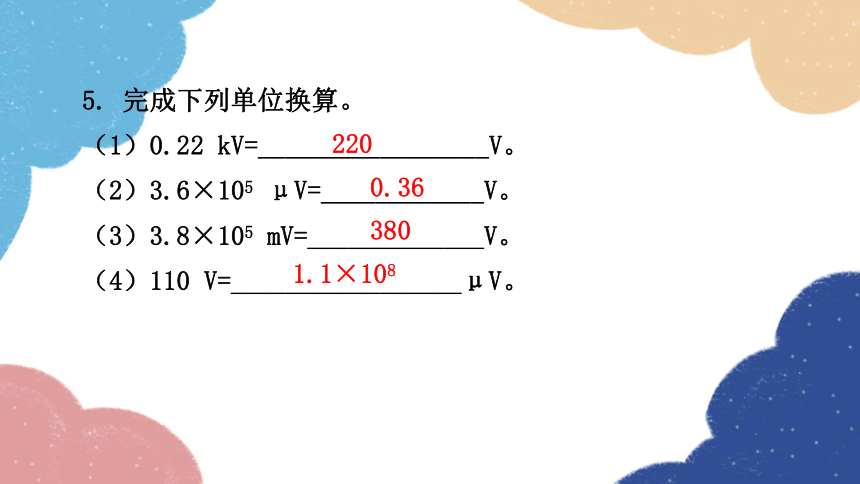

5. 完成下列单位换算。
（1）0.22 kV=_________________V。
（2）3.6×105 μV=____________V。
（3）3.8×105 mV=_____________V。
（4）110 V=_________________μV。
220
0.36
380
1.1×108
6.如图K16-1-3所示，当量程为0～3 V时，电压表的读数为________________V；当量程为0～15 V时，电压表的读数为______________V。
0.6
3
7. 如图K16-1-4所示，电源由三节蓄电池(6 V)组成，电压表测量灯泡________________（填“L1”或“L2”）两端的电压；在测电源电压时，直接将电压表接B的一端改接成C,这种接法错在__________________________。
L1
电压表量程偏小
8. 小明同学在一次用有0～3 V和0～15 V两个量程的电压表测量电压时，电压表的“-”接线柱已经接入电路，在用0～15 V量程试触时，发现指针向右偏转但偏转角度很小，则下一步实验操作应该是断开开关，__________________
_____________________________，闭合开关后读数。
换用0～3 V
量程的接线柱接入电路
9. 在图K16-1-5所示电路的○里填上适当的电表符号。 要求：闭合开关S，两灯均能发光。
如答图K16-1-1所示。
10.如图K16-1-6所示电路，将电灯和电动机组成串联电路，用电压表V1测量电灯两端的电压，电压表V2测量电动机两端的电压，请把图中的实物连接好，并按连接好的实物图在右边画出电路图。
如答图K16-1-2所示。
11. 如图K16-1-7所示的电路中，当开关闭合后，下列说法中正确的是（ ）
A. 两表指针均有明显偏转
B. 电流表指针有明显偏转，电压表指针几乎不动
C. 两表指针均几乎不动
D. 电压表指针有明显偏转，
电流表指针几乎不动
能力提升
D
12. 如图K16-1-8所示，电路中一切元件均正常，电源电压为U，当L1被烧断时，电压表读数为________________；当R1被短路时，电压表读数是________________。
U
0
13. (拓展应用)某校研究性学习小组的同学，在网上浏览到一条信息：“微生物燃料电池”能利用土壤中的电解质获得电能，供给某种灯发光，受此启发，他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”，并测出有一定的电压，如图K16-1-9甲所
示。那么“土壤电池电压的大
小与哪些因系有关？”他们
提出了以下猜想：
猜想1：可能与铜片、锌片插入土壤的深度有关；
猜想2：可能与插入土壤的铜片和锌片之间的距离有关。
为了验证猜想1，他们先在金属片上每隔2 cm做好标记，再将铜片、锌片插入土壤中，保持它们之间的距离不变，改变两金属片插入土壤的深度，并记录相应的电压值，实验数据如下表：
铜片、锌片插入土壤的深度h/cm 2 4 6 8 10 12
电压表的示数U/V 0.6 0.61 0.63 0.66 0.69
（1）图K16-1-9乙是同学们最后一次测量时电压表的示数，请读出电压值：________________。
（2）分析以上数据，可以得出的初步结论是_________________________________________________。
（3）他们利用以上装置验证猜想2时，实验中应控制_______________________________________不变，改变____________________________。记录电压表的示数。
0.70 V
铜片和锌片插入土壤的深度越深，电源电压越大
铜片和锌片插入土壤的深度
铜片和锌片之间的距离
