2022浙教版八上科学4.4变阻器（2） 教学设计（表格式）

中小学教育资源及组卷应用平台
浙教版八上科学4.4变阻器（2）教学设计
课题 4.4变阻器（2） 单元 四 学科 科学 年级 八上
教材分析 变阻器是浙教版八上第4章第4节内容，安排在电荷和电路、电流的测量及物质的导电性和电阻之后学习，又是后续学习欧姆定律等知识的基础，具有承上启下的作用。变阻器是电学中最常用的重要电路元件，它在电学中占重要地位，学好变阻器，既有助于学生更好地理解电阻的概念，又为今后学习做必要的准备，如电学实验、电路分析等。本节内容的重点是知道变阻器的结构和原理，难点是按要求正确连接变阻器，突破重点的关键是引导学生考虑如何改变电路中小灯泡的亮度，进而引出通过改变电阻来改变电路中的电流的目的，突破难点的关键是让学生亲自动手把变阻器接入电路进行实验。 本节内容分2课时完成，第1课时为滑动变阻器，第2课时为其他变阻器及应用。
核心素养目标 科学观念：知道旋钮式变阻器的构造及工作原理。科学思维：理解变形的滑动变阻器的结构及应用；探究实践：通过观察理解变形后的滑动变阻器的工作情况；态度责任：激发主动进行探究的意识；培养严谨的科学态度和协作精神。
重点 滑动变阻器变形类型的原理及使用方法
难点 滑动变阻器的变形
教学环节 教师活动 设计意图
导入新课 复 习： 1、滑动变阻器是依靠什么来改变电阻的？ 2、滑动变阻器上标注的“50Ω 1.5A”的含义是什么？ 3、滑动变阻器在电路如何连接才能改变电路的电流？ 4、说一说，下列几种滑动变阻器的接线方式时电阻的改变情况：

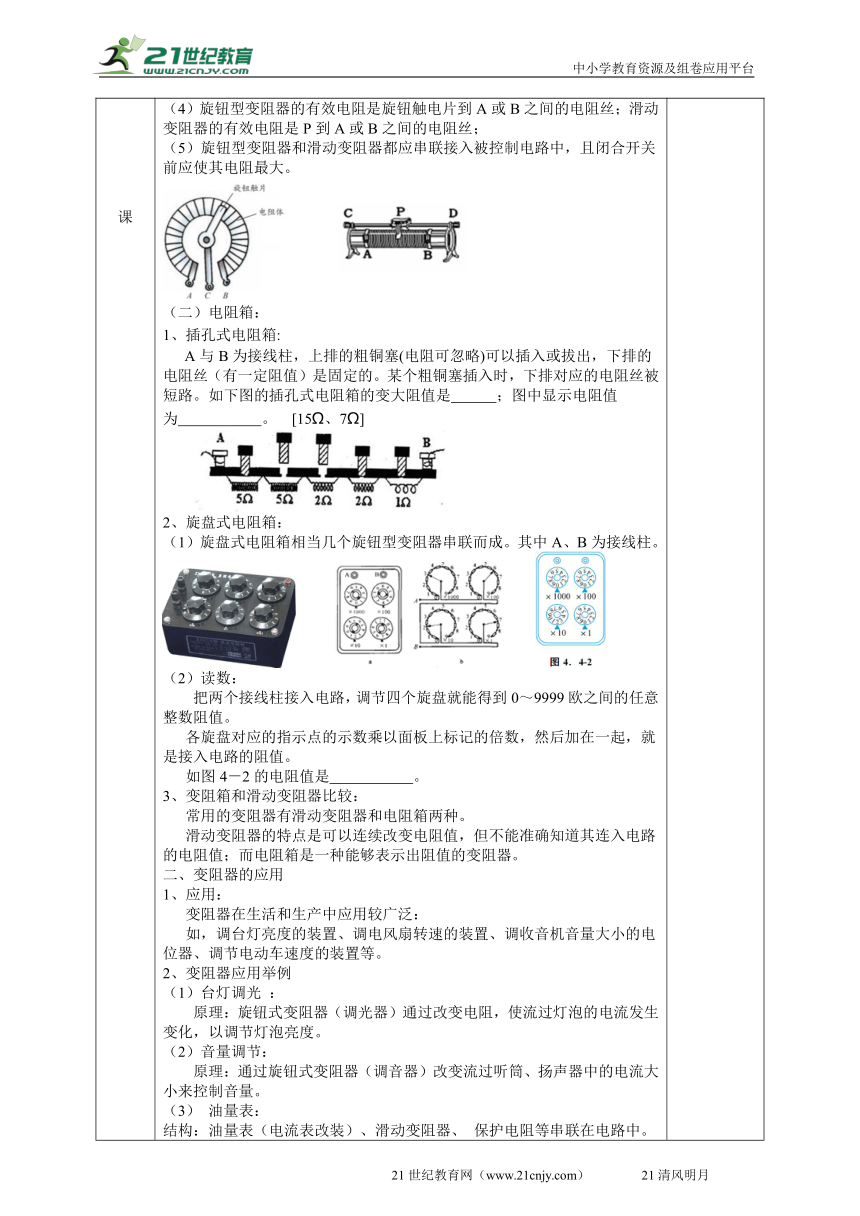

讲授新课 一、其他变阻器 （一）旋钮型变阻器 1、旋钮型变阻器： 旋钮型变阻器是滑动变阻器的变形，与滑动变阻器不同的是电阻丝由直线形变成圆弧形。 2、旋钮型变阻器的接线： 3、旋钮型变阻器与滑动变阻器比较： （1）旋钮型变阻器AB是电阻体；滑动变阻器AB是电阻丝； （2）旋钮型变阻器顺时针或逆时针转动旋钮片而变阻；滑动变阻器向A或向B直线移动滑片变阻； （3）旋钮型变阻器的接线可以是AC或BC；而滑动变阻器的接线可以是AC、AD或BC、BD； （4）旋钮型变阻器的有效电阻是旋钮触电片到A或B之间的电阻丝；滑动变阻器的有效电阻是P到A或B之间的电阻丝； （5）旋钮型变阻器和滑动变阻器都应串联接入被控制电路中，且闭合开关前应使其电阻最大。 （二）电阻箱： 1、插孔式电阻箱: A与B为接线柱，上排的粗铜塞(电阻可忽略)可以插入或拔出，下排的电阻丝（有一定阻值）是固定的。某个粗铜塞插入时，下排对应的电阻丝被短路。如下图的插孔式电阻箱的变大阻值是 ；图中显示电阻值为 。 [15Ω、7Ω]2、旋盘式电阻箱： （1）旋盘式电阻箱相当几个旋钮型变阻器串联而成。其中A、B为接线柱。 （2）读数： 把两个接线柱接入电路，调节四个旋盘就能得到0～9999欧之间的任意 整数阻值。 各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的阻值。 如图4－2的电阻值是 。3、变阻箱和滑动变阻器比较： 常用的变阻器有滑动变阻器和电阻箱两种。 滑动变阻器的特点是可以连续改变电阻值，但不能准确知道其连入电路的电阻值；而电阻箱是一种能够表示出阻值的变阻器。 二、变阻器的应用 1、应用： 变阻器在生活和生产中应用较广泛： 如，调台灯亮度的装置、调电风扇转速的装置、调收音机音量大小的电位器、调节电动车速度的装置等。 2、变阻器应用举例 （1）台灯调光 ： 原理：旋钮式变阻器（调光器）通过改变电阻，使流过灯泡的电流发生变化，以调节灯泡亮度。 （2）音量调节： 原理：通过旋钮式变阻器（调音器）改变流过听筒、扬声器中的电流大小来控制音量。 （3） 油量表： 结构：油量表（电流表改装）、滑动变阻器、 保护电阻等串联在电路中。 原理：油箱里装置一个浮筒，随着燃油的减少， 浮在燃油液面上的浮筒也会跟着下降，从而带 动油量表的指针显示燃油存量。油量表指针的动作是受到通过可变电阻电流量大小的控制。 （4）汽车速度控制： 原理： 通过改变电路中的电阻来改变通过电动机的电流，从而改变行车速度的。 三、敏感电阻 1、敏感电阻： 敏感电阻是指对温度、光照、压力、气体磁场、湿度等作用敏感的电阻器。 常见的敏感电阻：光敏电阻、热敏电阻、磁敏电阻、气敏电阻、力敏电阻等多种。 2、光感电阻： 光敏电阻器在光照下，其阻值会迅速减小，因此可用于光的测量、光的控制和光电转换。可用于自动照明灯控制电路、 电视机亮度、手机亮度自动调节等。 3、力敏电阻： 力敏电阻也称压敏电阻，是一种能将机械力转换为电信号的特殊元件，其电阻值会随外加力的大小而改变，常用于各种张力计、转矩计、加速度计及各种压力传感器中。电子秤中就有力敏电阻，它能把压力转换成电信号后显示在电子屏上。 4、热感电阻： 热敏电阻器是一种对温度反应敏感、阻值会随温度的变化而变化的非线性电阻器。广泛应用于电冰箱、空调器、微波炉、复印机等。 5、湿敏电阻： 湿敏电阻是利用湿敏材料吸收空气中的水分而导致本身电阻值发生变化的原理而制成的。湿敏电阻器是一种对环境湿度敏感的元件，它的电阻值能随着环境的相对湿度变化而变化。广泛应用于洗衣机、空调器、录像机、微波炉等。 6、气敏电阻： 气敏电阻器是一种对特殊气体敏感的元件，它可以将被测气体的浓度和成分转变电信号。广泛应用于各种可燃气体、有害气体及烟雾等的检测机自动控制。 酒精检测仪原理：气体传感器的电阻随着酒精浓度的升高而降低。气体传感器的核心部件是气敏电阻。
课堂练习 1、下图是旋钮型变阻器的示意图。若顺时针旋转使音量增大，两接线柱应接（ B ） A．a和b点 B．b和c点 C．a和c D. c和p点 （第1题图） （第2题图）2、如图所示的是插入式电阻箱的结构示意图。它的最大电阻值是 15 Ω，图中A、B两个接线柱之间的电阻值是 7 Ω。3、如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（　B　） A．只拔出铜塞a、b，接入电路电阻为7欧姆 B．只拔出铜塞c、d，接入电路电阻为7欧姆 C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行 D．将铜塞a、b、c、d全拔出，接入电路的电阻最小 （第3题图） （第4题图） （第5题图） 4、下图所示的是旋钮式电阻箱的面板示意图，下列说法不正确的是( D )A．该电阻箱的最大阻值是99999.9ΩB．除“0”以外，该电阻箱的最小阻值为0.1ΩC．若面板上各旋钮的位置如图所示，这个电阻 箱此时A、B间的阻值是20463.9ΩD．若面板上各旋钮的位置如图所示，这个电阻 箱此时A、B间的电阻值是204639Ω 5、如图将其电阻箱接入电路，这接入电路的电阻是（ C ） A．247欧 B．724欧 C．427欧 D．742欧6、如上右图所示，R0 是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R 是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。则给路灯供电的电源应接在 （a、b 或 b、c）两端；如果将电阻箱 R 的阻值调大，则路灯比原来 （早一些/迟一些） 亮。 [答案：ab 早一些] （第6题图） （第7题图）7、用图示的电路测定未知电阻Rx的值。图中电源电动势未知，电源内阻与电流表的内阻均可忽略不计，R为电阻箱。（1）若要测得Rx的值，R至少需要取_____个不同的数值。（2）若电流表每个分度表示的电流值未知，但指针偏转角度与通过的电流成正比，则在用此电路测Rx时，R至少需取_____个不同的数值。（3）若电源内阻不可忽略，能否应用此电路测量Rx？ 答：_____。[答案：2 2 不能]8、如图所示，是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片与滑杆连接，滑杆可以绕O转动，另一端固定着一个浮子。油箱中油量增加时，浮子随油面上升，带动滑杆使滑动变阻器的滑片移动，使滑动变阻器接入电路的阻值 减小 （选填“增大”或“减小”），从而改变电流表的示数。把电流表刻度盘改为相应的油量体积，就可以直接读出油箱内的油量。则电流表示数越大，表示油箱内的油量 越多 （选填“越多”或“越少”）。 及时训练，有利于巩固刚刚学习的新知识。同时还有发现学生理解所学知识中存在的问题，便于及时纠正、修补。
课堂小结 1、旋钮型变阻器其实是滑动变阻器的弯曲变形，也象滑动变阻器一样可以连续改变阻值但不能准确知道连入电路的电阻值。2、插孔式变阻器，能表示出连入电路中的阻值大小，但阻值变化不连续。3、旋盘式电阻箱，多个大小不同的定值电器串联在一起，通过旋盘让特定阻值的电阻连入电路。 4、敏感电阻可随光照、压力、湿度、气压、温度等变化而变化。 帮助学生掌握重点，更加容易的学习。
板书 变阻器（2） 1、旋钮型变阻器：滑动变阻器的弯曲变形，可连续改变阻值，但不能准确知道连入电路的电阻值。2、插孔式变阻器：能表示连入电路中的阻值大小，但阻值变化不连续。3、旋盘式电阻箱：多个大小不同的定值电器串联，通过旋盘改变电阻。 4、敏感电阻：可随光照、压力、湿度、气压、温度等变化而变化。
