第1节　家庭电路
第十九章　生活用电
夯实基础
精英题库
A B C D

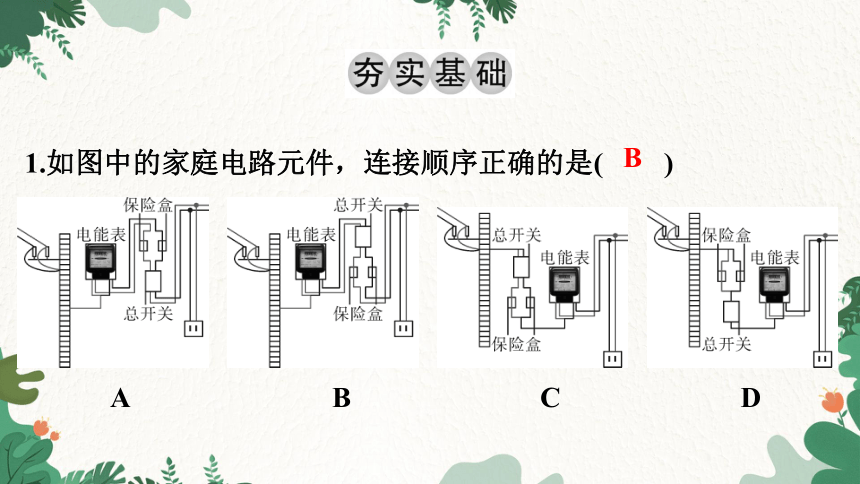

1.如图中的家庭电路元件，连接顺序正确的是( )
B
第2题图

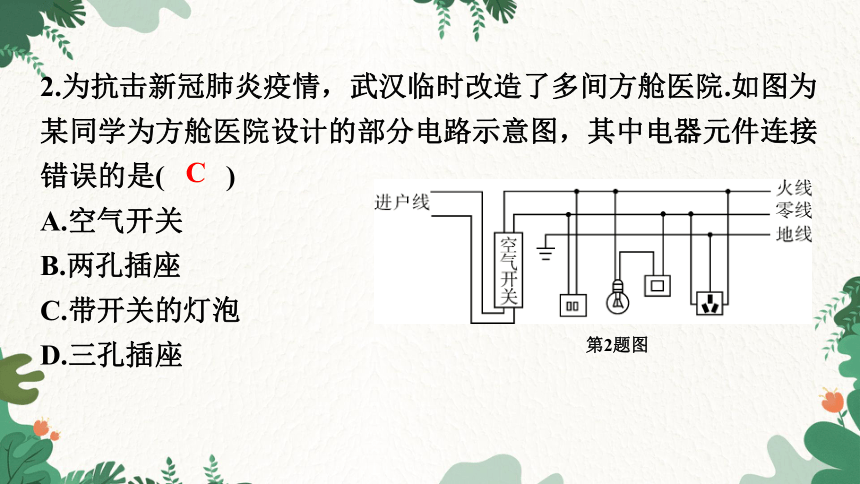

2.为抗击新冠肺炎疫情，武汉临时改造了多间方舱医院.如图为某同学为方舱医院设计的部分电路示意图，其中电器元件连接错误的是( )
A.空气开关
B.两孔插座
C.带开关的灯泡
D.三孔插座　
C
第3题图

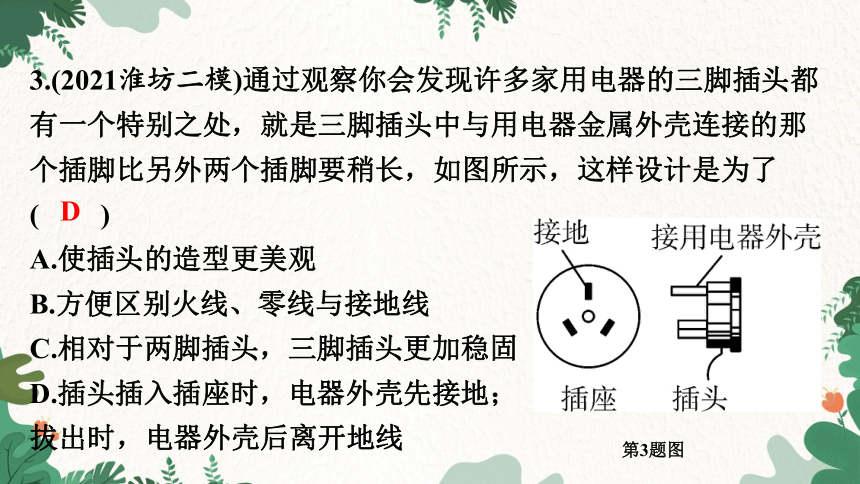

3.(2021淮坊二模)通过观察你会发现许多家用电器的三脚插头都有一个特别之处，就是三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长，如图所示，这样设计是为了( )
A.使插头的造型更美观
B.方便区别火线、零线与接地线
C.相对于两脚插头，三脚插头更加稳固
D.插头插入插座时，电器外壳先接地；
拔出时，电器外壳后离开地线
D

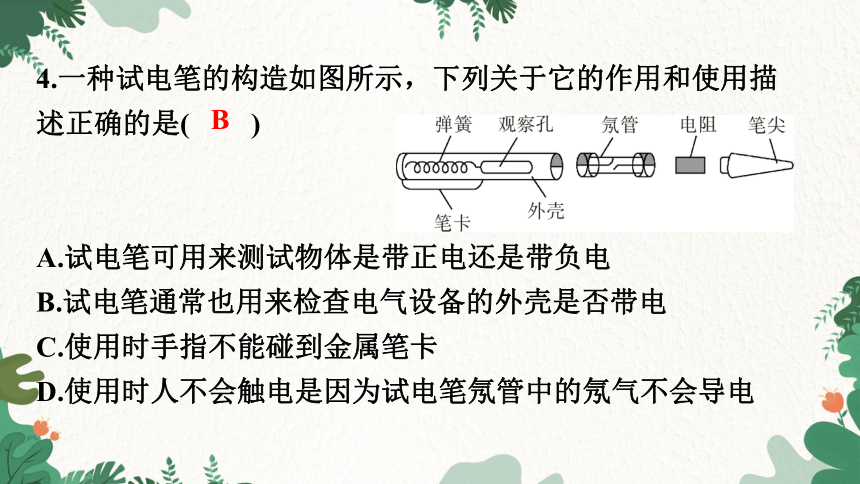

4.一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是( )
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
B

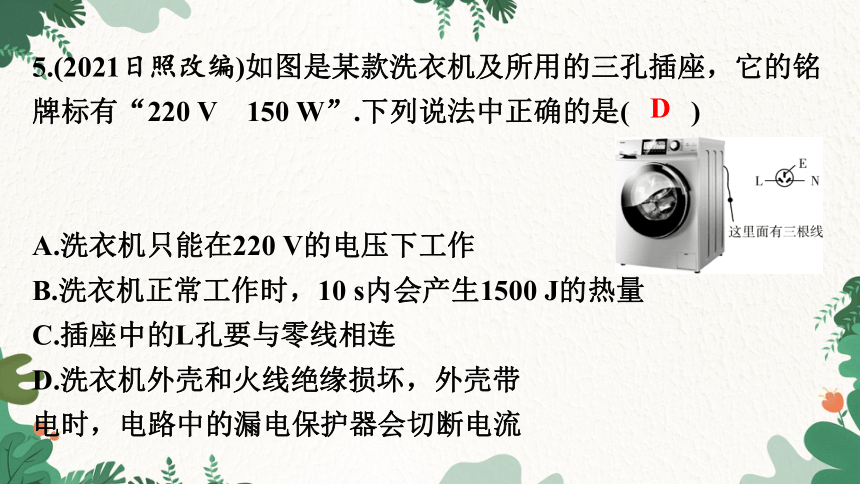

5.(2021日照改编)如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220 V　150 W”.下列说法中正确的是( )
A.洗衣机只能在220 V的电压下工作
B.洗衣机正常工作时，10 s内会产生1500 J的热量
C.插座中的L孔要与零线相连
D.洗衣机外壳和火线绝缘损坏，外壳带
电时，电路中的漏电保护器会切断电流
D

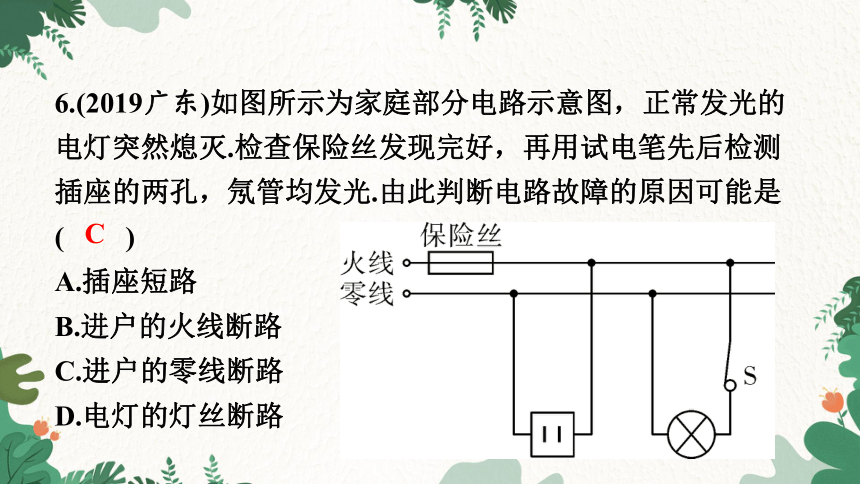

6.(2019广东)如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭.检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光.由此判断电路故障的原因可能是( )
A.插座短路　
B.进户的火线断路　
C.进户的零线断路　
D.电灯的灯丝断路
C

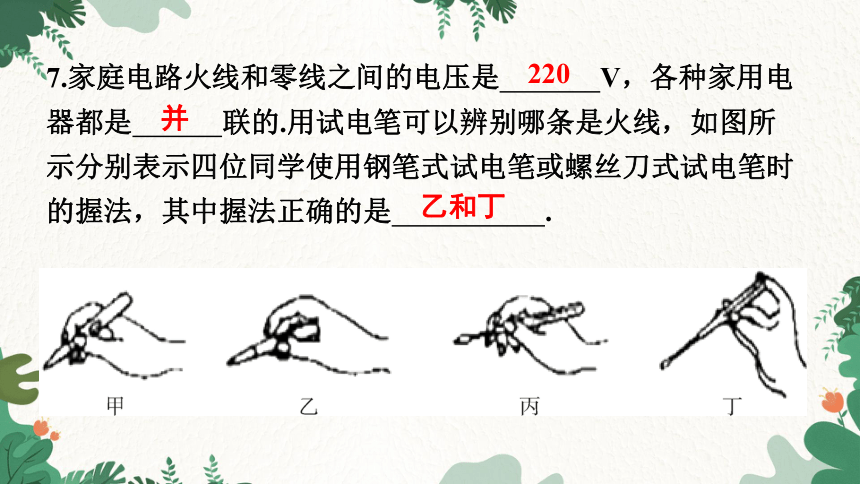

7.家庭电路火线和零线之间的电压是　 　V，各种家用电器都是　 　联的.用试电笔可以辨别哪条是火线，如图所示分别表示四位同学使用钢笔式试电笔或螺丝刀式试电笔时的握法，其中握法正确的是　 　.
　乙和丁　
　并　
　220　
8.(2021江苏改编)家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接　 　线，用电器与控制它的开关是　 　联的.为了防止触电，用电器的金属外壳还必须接　 　线.
　地　
　串　
　火　
9.小明同学想在家里安装一盏照明灯，如图所示是他设计的电路.图中虚线框1和2应连入开关和电灯，则开关应装在　 方框中.安装完毕后，闭合开关，电灯不亮，用测电笔分别测试B、C点时，测电笔的氖管都发光，用测电笔测试A点，氖管不发光，则电路的故障为　 　.
　灯泡断路　
　2
10.下列哪些图所示情况会发生触电事故：　 　.
　甲、丙　
11.如图甲所示的电路，开关S1　 　(选填“能”或“不能”)实现对灯L1的控制，该电路存在的安全隐患是　 　；
如图乙，在进户线的干路上串联一个标有“220 V　44 W”的灯L2，闭合开关S2时发现L1不亮，L2正常发光，说明L1所在支路　 　(选填“有”或“没有”)短路情况，此时电路中的电流为　 　A，若此时用试电笔接触A点，氖管　 　(选填“会”或“不会”)发光.
甲　 乙
　不会　
　0.2　
　有　
　易触电　
　能　
12.(2020西藏改编)请用笔画线表示导线，将图中的电灯开关和插座(熔断器控制插座)接入家庭电路中.　
答案图
如图所示：
13.根据安全用电原则，将图中开关、两只“220 V　40 W”的电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光.　
第13题图
第13题答案图
如图所示：
第14题图
14.(2018广东改编)如图所示，请将图中“光控开关”“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮.　
第14题答案图
如图所示：
15.(跨学科·日常生活)电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命.家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况，则下列说法错误的是( )
A.甲图中，人站在大地上，如果两只手同时触摸到了火线，人也会触电
B.乙图中，人站在绝缘的板凳上，如果两只手同时触摸火线，人不会触电
C.发生图甲所示的触电事故时，漏电保护器
会迅速切断电流，对人身起到保护作用
D.发生图乙所示的触电事故时，漏电保护器
会迅速切断电流，对人身起到保护作用
D
第16题图
16.(2021丹东)如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、插孔的连接方式.　
第16题答案图
如图所示：
第17题图
17.小华用两个单刀双掷开关S1、S2和若干导线，设计了一个双控开关电路，在大门处和卧室门口都能控制客厅日光灯的开和关，在图中，a、b、c、d、e、f、g、h八个接线柱间的导线连接还未完成，请根据小华的意图，用笔画线代替导线，完成连接.　
第17题答案图
如图所示：
18.(2021鞍山)如图所示，两灯泡的额定电压均为220 V.当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整.　
答案图
如图所示：
