第十八章　电功率
第1节　电能　电功
夯实基础
精英题库

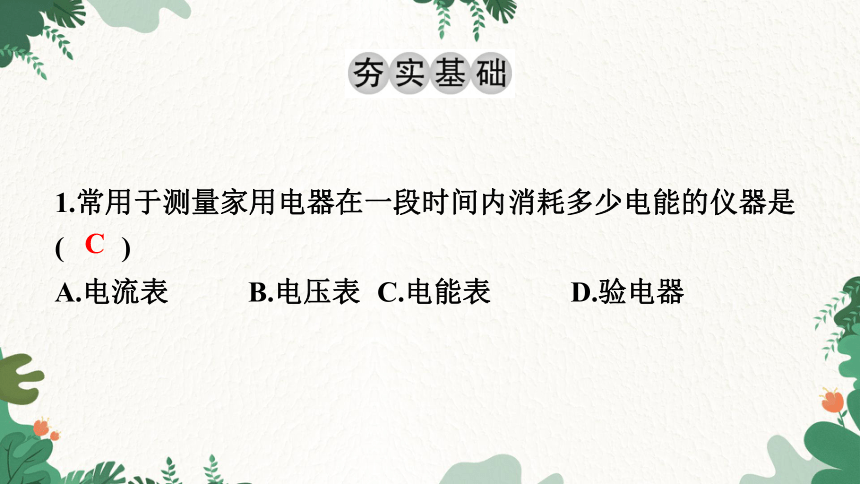

1.常用于测量家用电器在一段时间内消耗多少电能的仪器是
( )
A.电流表　 B.电压表 C.电能表　 D.验电器
C

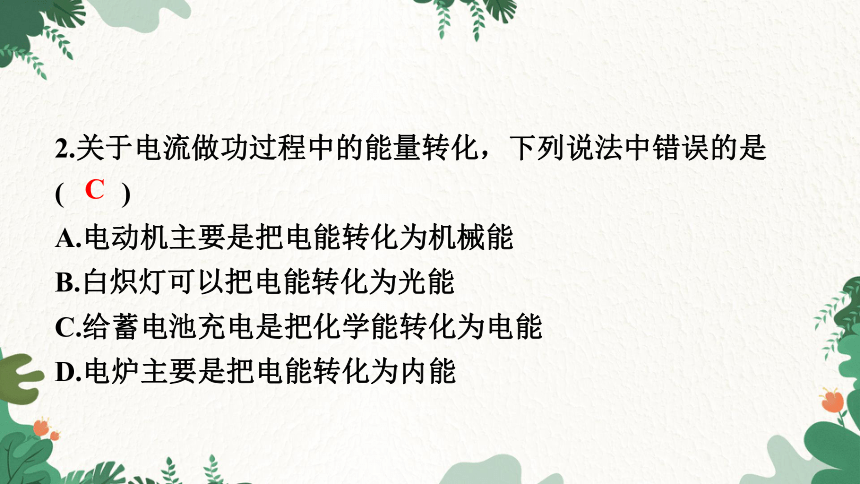

2.关于电流做功过程中的能量转化，下列说法中错误的是
( )
A.电动机主要是把电能转化为机械能
B.白炽灯可以把电能转化为光能
C.给蓄电池充电是把化学能转化为电能
D.电炉主要是把电能转化为内能
C

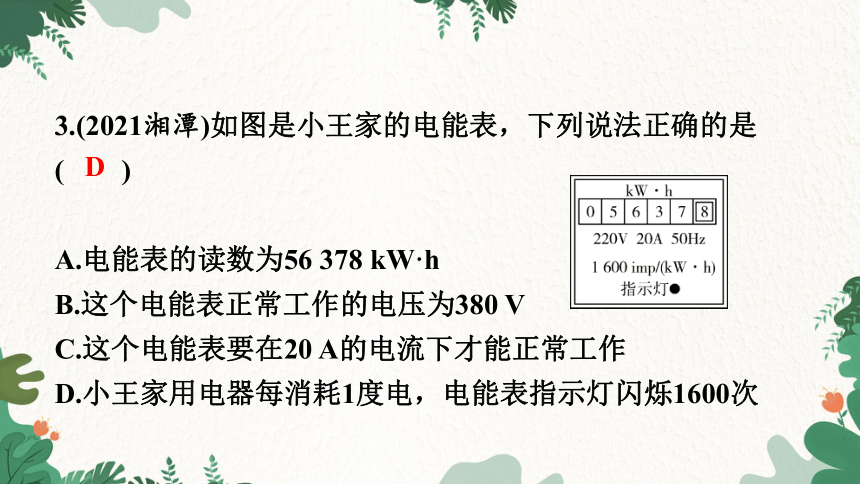

3.(2021湘潭)如图是小王家的电能表，下列说法正确的是
( )

A.电能表的读数为56 378 kW·h
B.这个电能表正常工作的电压为380 V　
C.这个电能表要在20 A的电流下才能正常工作
D.小王家用电器每消耗1度电，电能表指示灯闪烁1600次
D

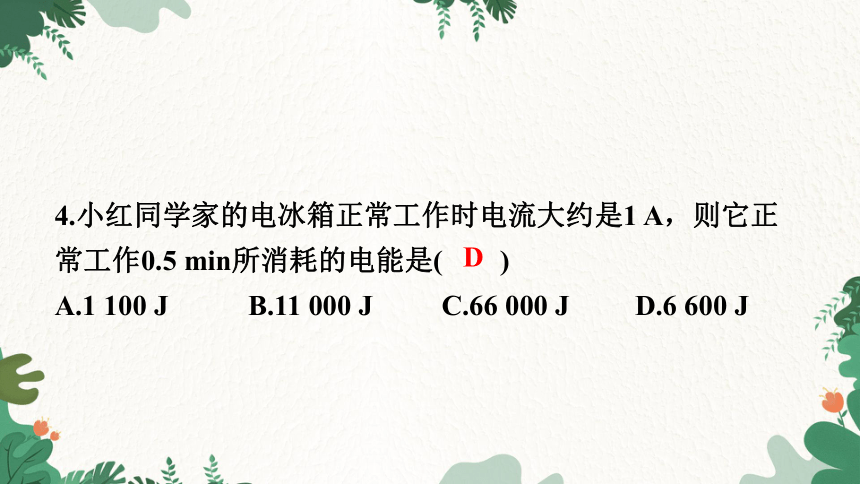

4.小红同学家的电冰箱正常工作时电流大约是1 A，则它正常工作0.5 min所消耗的电能是( )
A.1 100 J　 B.11 000 J　 C.66 000 J　 D.6 600 J
D

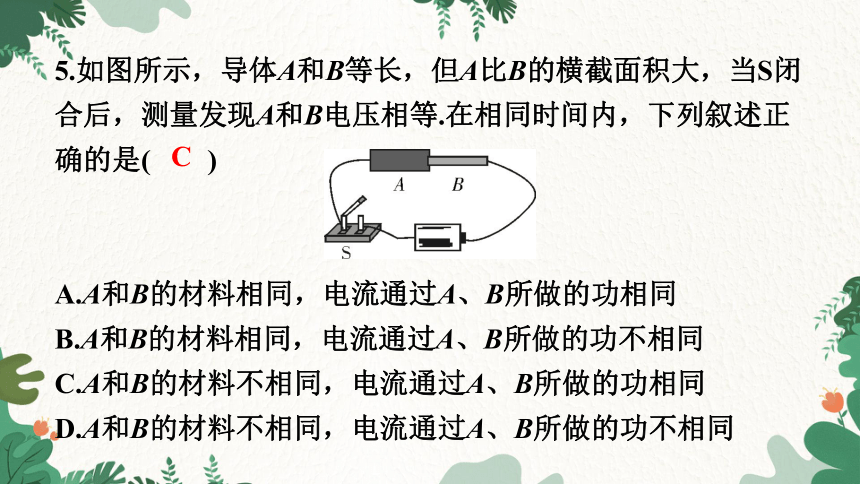

5.如图所示，导体A和B等长，但A比B的横截面积大，当S闭合后，测量发现A和B电压相等.在相同时间内，下列叙述正确的是( )

A.A和B的材料相同，电流通过A、B所做的功相同
B.A和B的材料相同，电流通过A、B所做的功不相同
C.A和B的材料不相同，电流通过A、B所做的功相同
D.A和B的材料不相同，电流通过A、B所做的功不相同
C
第6题图　

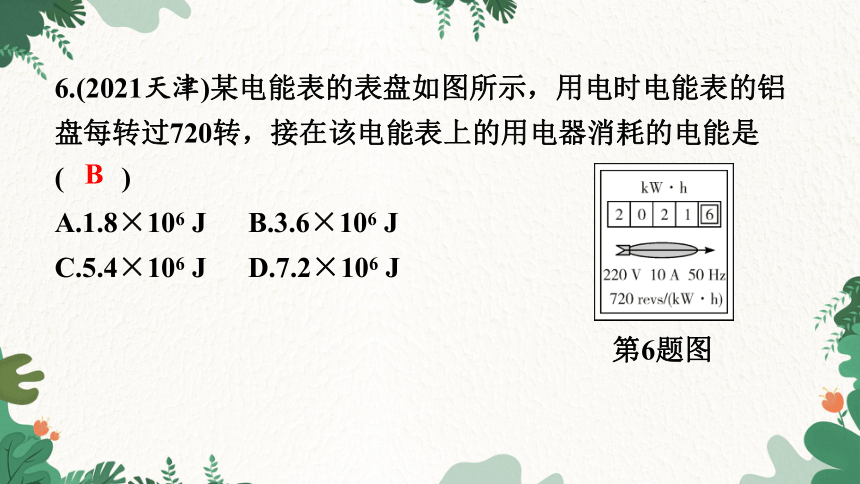

6.(2021天津)某电能表的表盘如图所示，用电时电能表的铝盘每转过720转，接在该电能表上的用电器消耗的电能是( )
A.1.8×106 J　 B.3.6×106 J　
C.5.4×106 J　 D.7.2×106 J
B
第7题图

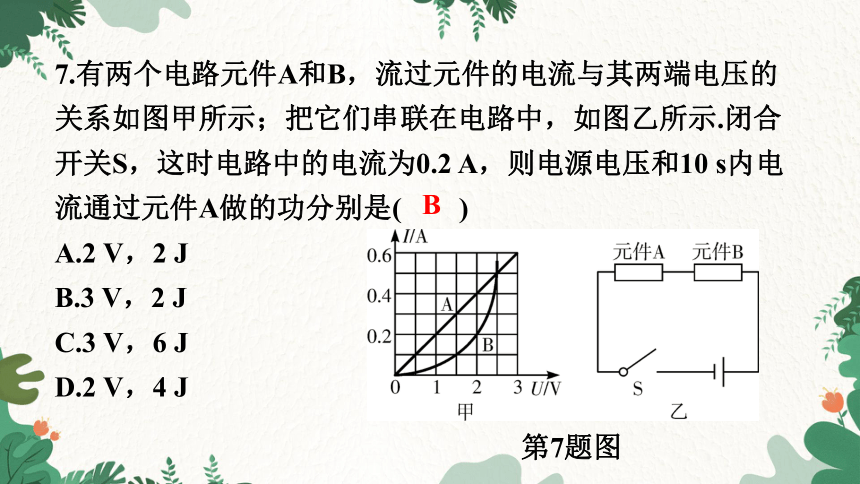

7.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示；把它们串联在电路中，如图乙所示.闭合开关S，这时电路中的电流为0.2 A，则电源电压和10 s内电流通过元件A做的功分别是( )
A.2 V，2 J　
B.3 V，2 J　
C.3 V，6 J　
D.2 V，4 J
B
8.(2021盐城改编)综合实践活动中，小田利用电能表和秒表测量家中电热水壶的电功率.在确保只有电热水壶工作时，读出电能表示数为 ，烧水5 min后，电能表的示数变为 ，此过程中电热水壶消耗的电能为　 　kW·h＝　 　J.若测量电能表指示灯闪烁适量次数所用的时间，并利用电能表常数3 200 imp/(kW·h)计算出电功.这种方法与原方法相比，具有的优点是
　 　(说出一点即可).
　可测量较小的电能　
　360 000　
　0.1　
9.当用充电宝给手机充电时，充电宝是　 　(选填“电源”或“用电器”)；华为某款手机锂电池上面标明电压为3.7 V，容量为3 000 mA·h，则它充满电后存储的电能为 _J；
该手机的待机电流为15 mA，则该手机最长待机时间为
　 　h.
　200　
39 960
　电源　
10.如图甲所示，电压U＝12 V，灯泡L正常发光时的阻值为
6 Ω，其电流与电压的关系如图乙所示，滑动变阻器R的
最大阻值为10 Ω.则灯泡正常发光时，滑动变阻器在10 s内
消耗的电能为　 　J.
　45　
11.武汉火神山医院的空调由格力公司捐赠，如果一台格力空调某次工作时通过的电流为5 A， 1 min内消耗电能60 000 J，那么该台格力空调的实际工作电压为多少

12.如图所示的电路中，定值电阻R1 ＝40 Ω，R2＝20 Ω.电压表示数为10 V，求：
(1)通过R2的电流；
(2)通电300 s电流通过R1 所做的功.

13.如图所示的电路，已知灯泡L标有“2.5 V　0.5 A”，定值电阻R阻值为10 Ω，电动机M的线圈内阻为5 Ω；只闭合开关S时灯泡正常发光，再闭合开关S1时，电流表示数为1.2 A，则10 s内电动机消耗的电能是多少
解：只闭合开关S时灯泡正常发光，根据串联电路的电压规律及欧姆定律得：
电源电压为：U＝UL+UR＝UL+IR＝2.5 V+0.5 A×10 Ω＝7.5 V，
再闭合开关S1时，电流表示数为1.2 A，则流过电动机电流为
IM＝I'－I＝(1.2 A－0.5 A)＝0.7 A，
则10 s内电动机消耗的电能W电＝UIMt＝7.5 V×0.7 A×10 s＝52.5 J.
答：10 s 内电动机消耗的电能是52.5 J.
14.小莎利用如图所示的实验装置，探究电流做功多少跟什么因素有关.通过电动机将质量一定的重物提升一段距离来反映电流做功的多少，闭合开关，电动机将重物提升的高度越大，表明电流做的功越多.
电路中的电源两端的电压可调，
电压表测量电动机两端的电压，
电流表测量通过电动机的电流，
现将测得的实验数据记录在如表中.
(1)闭合开关后，电动机将重物提升的过程，是将　 　能转化为重物的机械能的过程.
(2)比较实验次数1和2，可以归纳出的结论是：电流做功的多少与　 　有关.
　通电时间　
次数 电流表示数I/A 电压表示数U/V 通电时间t/s 重物上升高度h/m
1 0.12 4 10 0.06
2 0.12 4 20 0.12
3 0.14 6 10 0.09
4 0.16 10 10 0.17
　电　
(3)比较实验次数1、3和4，可以归纳出的结论是：在通电时间一定时，电流与电压的乘积越大，电流通过电动机所做的功越　 　(选填“多”或“少”).
　多　
15.如图所示的电路，电源电压保持不变，R1＝30 Ω，R2＝10 Ω.当闭合开关S、S1，断开S2时，电流表的示数为0.4 A.
(1)求电源电压；
(2)当闭合开关S、S2，断开开关S1时，
通电100 s，求电流所做的电功；
(3)当闭合开关S、S1、S2时，通电100 s，
求整个电路消耗的电能.

(3)当闭合开关S、S1、S2时，R1与R2并联，干路电流：
I＝I1+I2＝0.4 A+1.2 A＝1.6 A，
通电100 s整个电路消耗的电能：
W＝UIt＝12 V×1.6 A×100 s＝1 920 J.
答：(1)电源电压为12 V；
(2)当闭合开关S、S2，断开S1时，通电100 s，电流所做的电功为1 440 J；
(3)当闭合开关S、S1、S2时，通电100 s，整个电路消耗的电能为1 920 J.
