沪粤版物理九年级上册 《第十五章 电能与电功率》测试卷课件(共36张PPT)

(共36张PPT)
《第十五章　电能与电功率》测试卷
A.洗衣机 B.电视机 C.电热水壶 D.电风扇
一、单项选择题(本大题7小题,每小题3分,共21分)

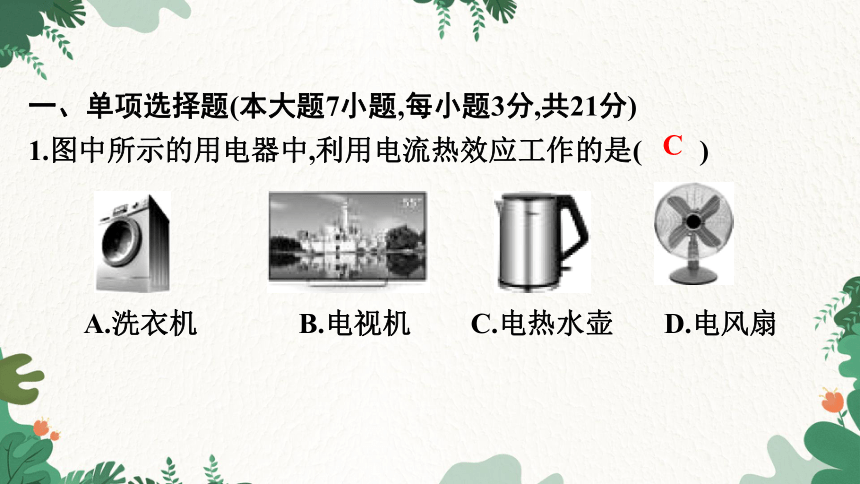

1.图中所示的用电器中,利用电流热效应工作的是( )
C
2.关于电功和电功率,下列说法不正确的是( )
A.电流做功越多,消耗的电能就越多
B.电流做功越多,电路中消耗的电功率越大
C.焦耳和千瓦时是电功的单位
D.电流做功的本质是电能转化为其他形式的能的过程
B
3.某电能表的表盘如图所示,用电时电能表的铝盘每转过
720转,接在该电能表上的用电器消耗的电能是( )
A.1.8×106 J
B.3.6×106 J
C.5.4×106 J
D.7.2×106 J
B
4.当温度降到很低时,某些金属导体,如铝在－271.76 ℃以下,铅在－265.95 ℃以下时,电阻就变成了零,这种现象称为超导现象.假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作,当用电器通电时,假设这些导体的电阻都变为零,下列说法正确的是( )
A.白炽灯仍能发光且更省电
B.电动机仍能转动且效率更高
C.电饭锅仍能煮饭且效率更高
D.电熨斗仍能熨烫衣服且更省电
B
A B C D
5.下列连接方法中,闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最少的是( )
C

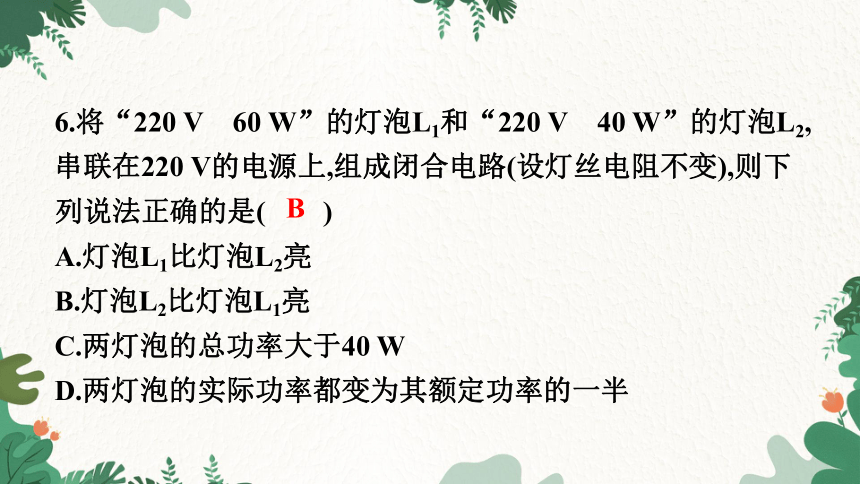

6.将“220 V　60 W”的灯泡L1和“220 V　40 W”的灯泡L2,串联在220 V的电源上,组成闭合电路(设灯丝电阻不变),则下列说法正确的是( )
A.灯泡L1比灯泡L2亮
B.灯泡L2比灯泡L1亮
C.两灯泡的总功率大于40 W
D.两灯泡的实际功率都变为其额定功率的一半
B

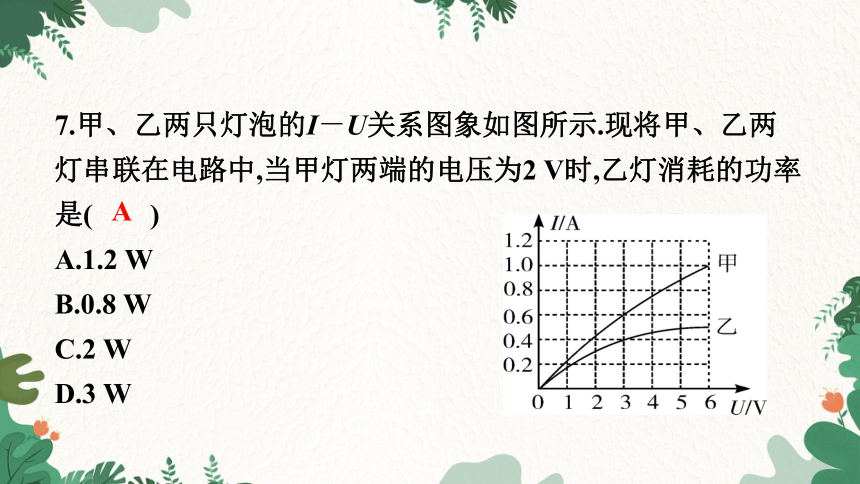

7.甲、乙两只灯泡的I－U关系图象如图所示.现将甲、乙两灯串联在电路中,当甲灯两端的电压为2 V时,乙灯消耗的功率是( )
A.1.2 W
B.0.8 W
C.2 W
D.3 W
A
二、填空题(本大题8小题,每空1分,共24分)
8.1840年,英国物理学家　 　最先精确地确定了电流产生的热量跟电流、电阻和　 　的关系.家用电风扇工作时,电动机同时也会发热,一台标明“220 V　44 W”的电风扇正常工作10分钟,电流产生的热量为　 　J.(已知电动机线圈电阻为2 Ω)
　48　
　通电时间　
　焦耳　

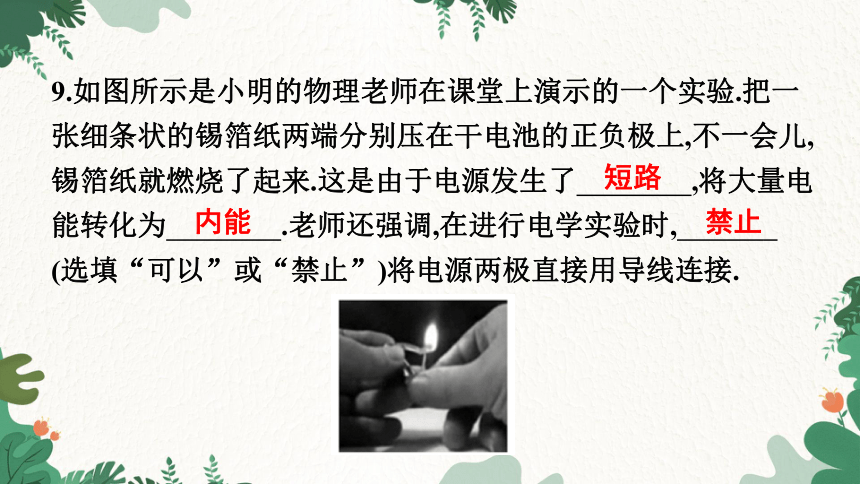

9.如图所示是小明的物理老师在课堂上演示的一个实验.把一张细条状的锡箔纸两端分别压在干电池的正负极上,不一会儿,锡箔纸就燃烧了起来.这是由于电源发生了　 　,将大量电能转化为　 　.老师还强调,在进行电学实验时,　 _
(选填“可以”或“禁止”)将电源两极直接用导线连接.
　禁止
　内能　
　短路　
10.现有两电热水壶规格分别是甲“220 V　1 500 W”、乙“220 V　1 000 W”,甲壶中装有2 kg的水,乙壶中装有1 kg的水(水的初温相同),当同时给它们通电正常工作时,　 　壶(选填“甲”或“乙”)电流做功快;要想把水烧开,　 　壶(选填“甲”或“乙”)电流做功多;　 　壶(选填“甲”或“乙”)把水烧开需要的时间少.
　乙　
　甲　
　甲　

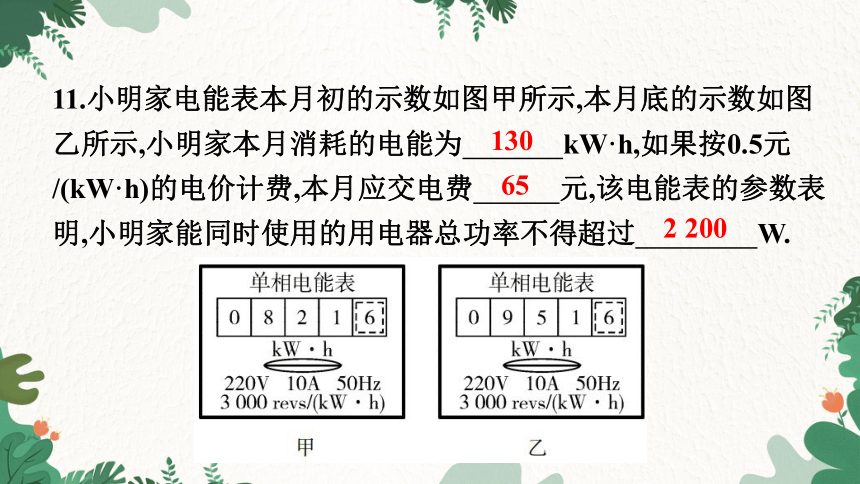

11.小明家电能表本月初的示数如图甲所示,本月底的示数如图乙所示,小明家本月消耗的电能为　 　kW·h,如果按0.5元/(kW·h)的电价计费,本月应交电费　 　元,该电能表的参数表明,小明家能同时使用的用电器总功率不得超过　 　W.
　2 200　
　65　
　130　
12.白炽灯用久了会发暗,其原因之一是钨丝先升华后又
　 　在灯泡内壁上,影响了玻璃的透光性;原因之二是灯丝变细,电阻变　 　,在电压不变时,实际功率变　 　.
13.电热水壶烧水时将　 　能转化为水的内能;这是通过
　 　的方式改变水的内能.某发热元件的阻值为100 Ω,通过的电流为0.1 A,通电1 min产生的热量是　 　J.
　60　
　热传递　
　电　
　小　
　大　
　凝华　
14.(1)电视机正常工作时的功率为100 W,待机状态时的功率为8 W,按每天待机20小时,一个月(按30天计算)在待机状态下消耗的电能为　 　kW·h;这些电能可供电视机正常工作　 　h.
(2)如图所示的充电宝是移动电源,相当于蓄电池,具有充电和供电功能.上面标有电压为5 V,容量为 12 000 mA·h,它充满电后,可以储存的电能是　 　J.
　2.16×105　
　48　
　4.8　
15.如图是电热饮水机电路原理图,已知R1＝100 Ω,R2＝20 Ω,当开关S1、S2闭合时,饮水机处于　 　(选填“保温”或“加热”)状态,加热功率是　 　W;饮水机的保温功率与加热功率之比为　 　.
　1∶6　
　2 420　
　加热　
三、作图题(共8分)
16.(1)请在如图的方框内设计一个伏安法测小灯泡电功率的电路图,并将实物图连接完整.(小灯泡的额定电压为2.5 V,电阻约10 Ω)
如图所示
(2)在研究电流通过导体产生的热量与哪些因素有关的实验中,用到如图所示的实验器材.若探究电流通过导体产生的热量与电阻的关系,请你用笔画线代替导线在图中选择合适的器材完成实验电路的连接.
如图所示
四、实验探究题(本大题2小题,第17小题16分,第18小题12分,共28分)
17.用如图所示的实验器材,测量额定电压为“2.5 V”小灯泡的额定功率(正常发光时的电阻约为10 Ω),小华同学设计了如图甲所示的电路图,其中电源电压保持6 V不变.
(1)请你用笔画线代替导线,将图乙所示的电路连接完整(连线不允许交叉).
如图所示
(2)同组的小燕同学按图甲连接电路后闭合开关,她发现无论怎样移动滑动变阻器的滑片P,电压表和电流表均有示数但示数不变,同时小灯泡发出极其微弱的光,则电路故障可能是将滑动变阻器的接线柱　 　和　 　接入了电路.小华同学排除故障后按图乙连接电路,闭合开关,当滑片P移到某处时,电压表的示数为2 V,要想测出小灯泡的额定功率,应将滑片P向　 　(选填“A”或“B”)端移动,直到电压表的示数为　 　V,此时电流表的示数如图丙所示,则小灯泡的额定功率为　 　W.
　0.75　
　2.5　
　A　
　D　
　C　
(3)同组的小王想探究电流和电阻的关系,他将小灯泡换成多个定值电阻,阻值分别为5 Ω、10 Ω、15 Ω、20 Ω.若需要保持电压表示数为2 V不变,为完成所有实验,应该选择的滑动变阻器的规格为　 　(选填下列选项前的字母).
A.50 Ω　0.5 A B.60 Ω　0.3 A C.30 Ω　0.6 A
(4)小王同学在探究电流和电阻的关系时,选择多个定值电阻多次实验的目的是　 　.
　寻找普遍规律　
　A　
18.如图所示是探究“电流通过导体产生的热量与哪些因素有关”的实验装置,两个透明容器中密封着等量的空气,两个密闭容器中都有一段电阻丝,U形管中装的是蓝色液体.
(1)该实验是通过观察U形管中　 　的变化反映密闭空气温度的变化.
(2)如图甲是为了研究电流产生的热量与　 　的关系;
将此装置接到电源两端,通电一段时间,电流在　 　(选
填“左”或“右”)容器中产生的热量较多.
(3)如图乙是为了研究电流产生的热量与　 　的关系,
根据图中的现象,可得结论　 _
　.
流过电阻的电流越大,产生的热量越多　
　相同的电阻通电时间相同时,
　电流　
　右　
　电阻　
　液面高度差　
(4)如图甲,当通过电阻丝R1的电流为2 A时,电流10 min通过R1产生的热量为　 　J,这段时间内R1和R2产生的热量之比为　 　.
　1∶2　
　1.2×104　
(5)小宁先调试好图乙装置,并连接好电路.闭合开关,发现两U形管液面均出现高度差,且高度差始终相等.出现该现象的电路故障可能是　 　.
A.右侧容器上方5 Ω电阻断路　
B.右侧容器内5 Ω电阻断路
C.导线BC间发生断路　
D.左侧容器内5 Ω电阻短路
　A　
(1)电饭锅在加热状态下工作1 min消耗的电能.
(2)电阻R1的阻值.
(3)电饭锅处于保温状态下工作1 min电阻R1放出的热量.
五、计算题(共9分)
19.某家用电饭锅工作时有加热和保温两种状态,工作状态的切换由温控开关S自动控制,如图是该电饭锅的简化电路图,如表是它的有关参数.求:
额定电压 220 V
加热功率 880 W
保温功率 88 W



六、综合能力题(共10分)
20.2022年2月4日,北京冬奥会盛大开幕.大会秉持“绿色、低碳、可持续发展”的理念.如图(a)为北京冬奥会接力火炬,全部应用氢燃料.张北地区的风能、太阳能等生产的绿电输入北京,使北京冬奥会所有场馆实现100%绿电供应.我国自主研发出碲化镉发电玻璃应用于国家速滑馆等项目.“发电玻璃”之所以能发电是因为在玻璃表面涂抹了一层碲化镉,具有了光电转化的功能.与太阳能电池板不同,生产同样一块发电玻璃耗时短,成本更低,转化效率更高.
(1)碲化镉发电玻璃实现了将　 　能转化为　 　能.
　电　
国家速滑馆等4个冰上场馆首次使用最清洁、最低碳的二氧化碳跨临界直冷制冰技术制冰,冰面温差不超过0.5 ℃,有利于运动员创造好成绩.应用此技术不仅减少了传统制冷剂对臭氧层的破坏,而且使国家速滑馆全冰面模式下每年仅制冰部分就能节省至少2×106度电.请根据上述材料,回答下列问题:
　光　
(2)用二氧化碳跨临界直冷制冰技术“制冰”时,混凝土冰板层下方管道内输入低温的液态二氧化碳,并在冰板层表面洒水.而滑冰比赛时,为了消除冰刀滑行造成的划痕,常需进行“补冰”.“补冰”时,工作人员在冰面上浇水,并向浇水处喷撒干冰(固态二氧化碳).则下列分析正确的是　 　.
A.“制冰”时液态二氧化碳汽化,需吸热
B.“补冰”时干冰升华,会放热
C.“制冰”时水凝固,会放热
D.“补冰”时水凝华,会放热
　AC　
(3)如图(c)是北京冬奥会上亮相的一个可自动测量并上报体温的可穿戴式智能测温设备,测温精度可达0.05 ℃,大小如创可贴.该体温计3 h可充满电,充电电压和电流分别是5 V、1 A,则它充满电后大约储存了　 　J的电能.
　54 000　
(4)若完全燃烧标准煤释放的热量转化为电能的效率为30%,那么国家速滑馆节省2×106度电,就相当于节约了　 　千克煤.(标准煤的热值是3×107 J/kg)
　8×105　
谢谢大家！
