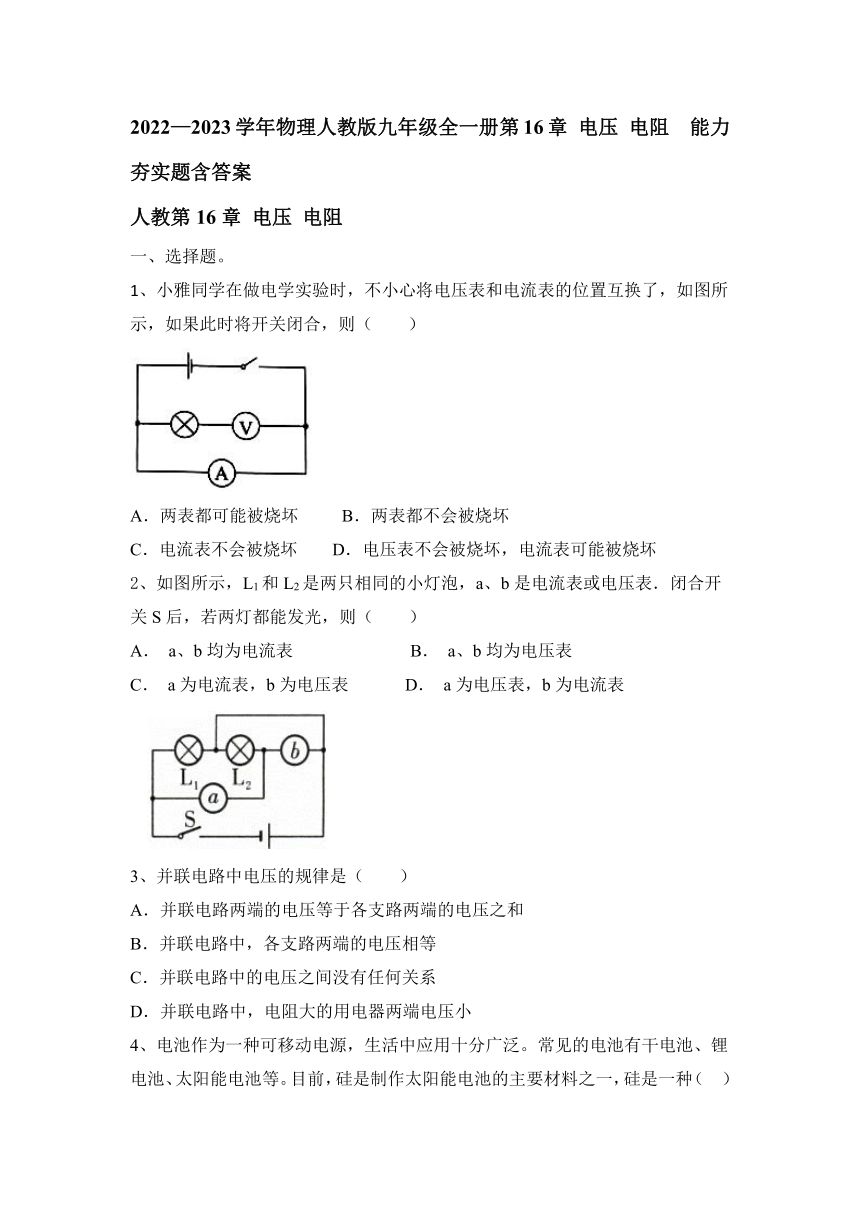

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 能力夯实题含答案

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 能力夯实题含答案
人教第16章 电压 电阻
一、选择题。
1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
2、如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（　　）
A． a、b均为电流表 B． a、b均为电压表
C． a为电流表，b为电压表 D． a为电压表，b为电流表
　
3、并联电路中电压的规律是（　　）
A．并联电路两端的电压等于各支路两端的电压之和
B．并联电路中，各支路两端的电压相等
C．并联电路中的电压之间没有任何关系
D．并联电路中，电阻大的用电器两端电压小
4、电池作为一种可移动电源，生活中应用十分广泛。常见的电池有干电池、锂电池、太阳能电池等。目前，硅是制作太阳能电池的主要材料之一，硅是一种（ ）
A. 导体 B. 绝缘体 C. 半导体 D. 超导体

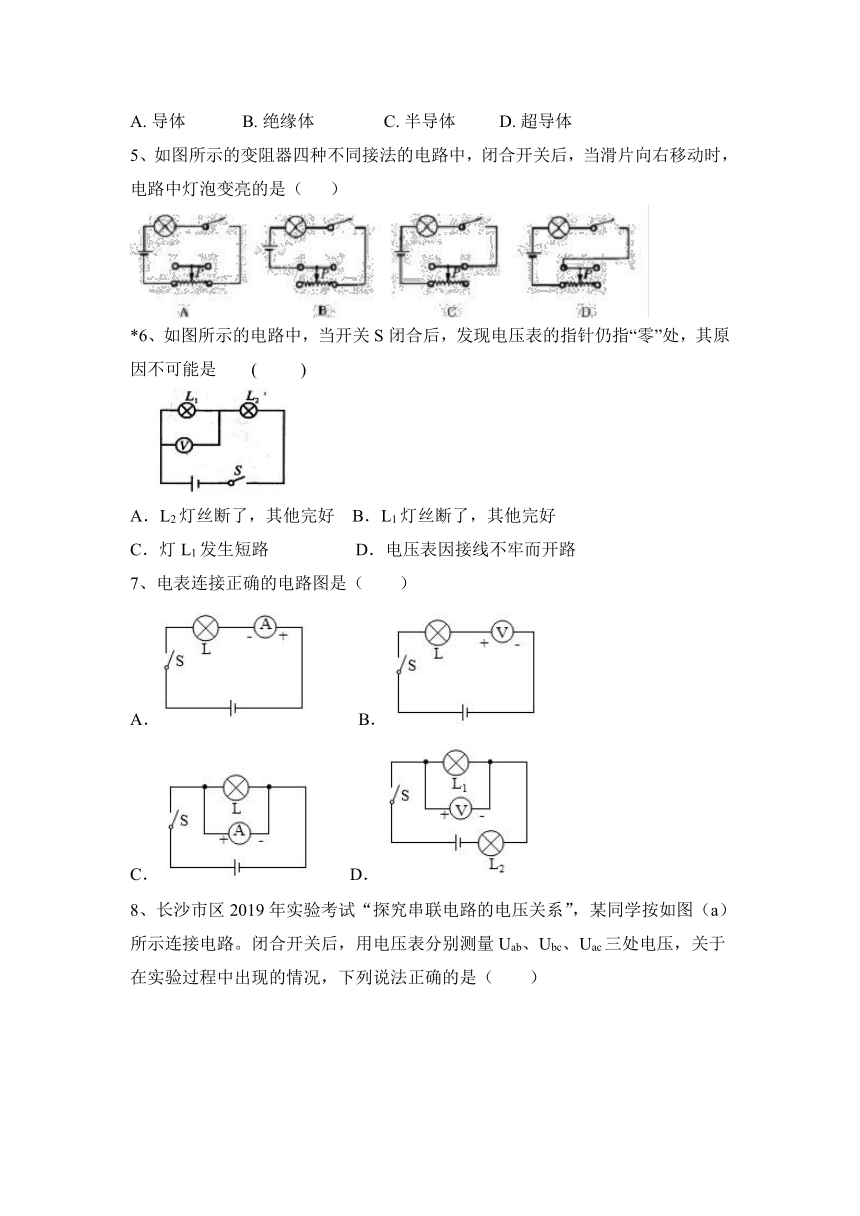

5、如图所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是（ ）
*6、如图所示的电路中，当开关S闭合后，发现电压表的指针仍指“零”处，其原因不可能是 ( )
A．L2灯丝断了，其他完好 B．L1灯丝断了，其他完好
C．灯L1发生短路 D．电压表因接线不牢而开路
7、电表连接正确的电路图是（　　）
A． B．
C． D．

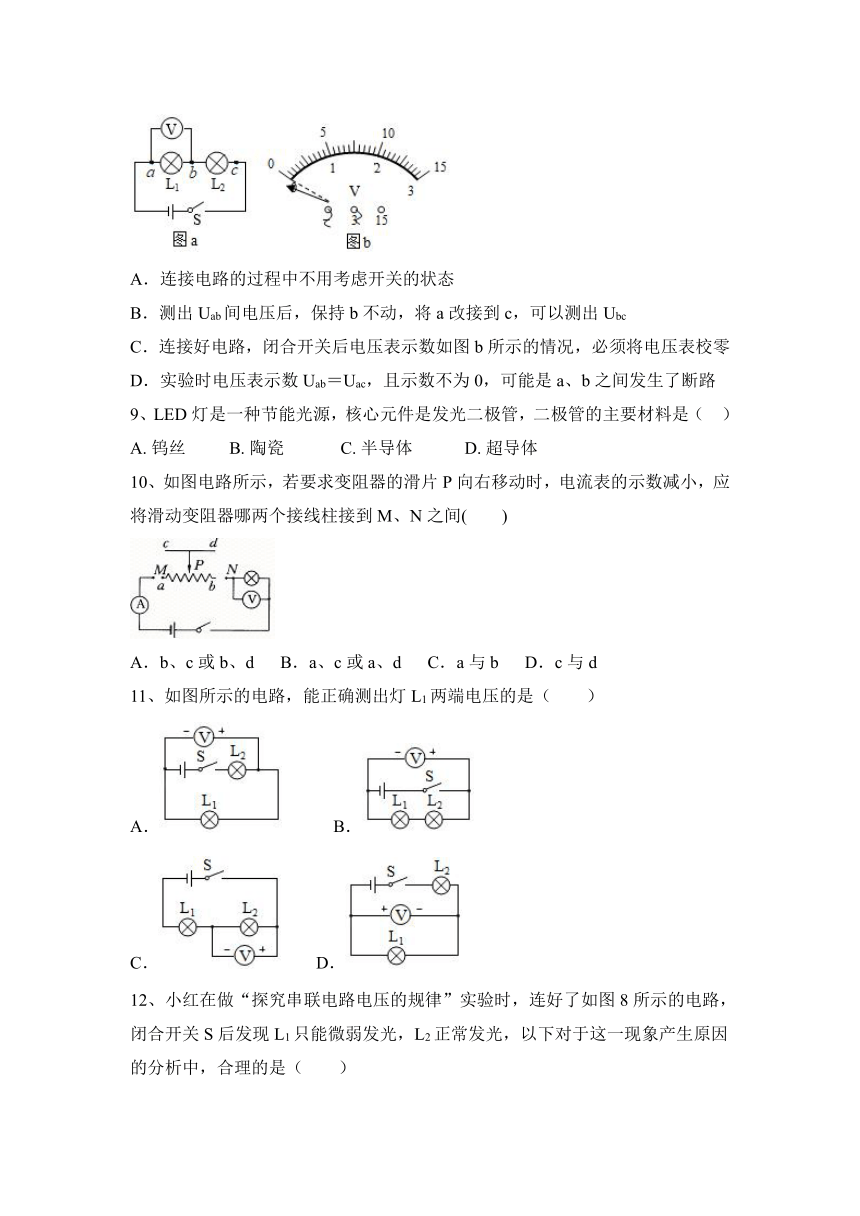

8、长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．连接电路的过程中不用考虑开关的状态
B．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
9、LED灯是一种节能光源，核心元件是发光二极管，二极管的主要材料是（ ）
A. 钨丝 B. 陶瓷 C. 半导体 D. 超导体
10、如图电路所示，若要求变阻器的滑片P向右移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间( )
A．b、c或b、d B．a、c或a、d C．a与b D．c与d
11、如图所示的电路，能正确测出灯L1两端电压的是（　　）
A． B．
C． D．

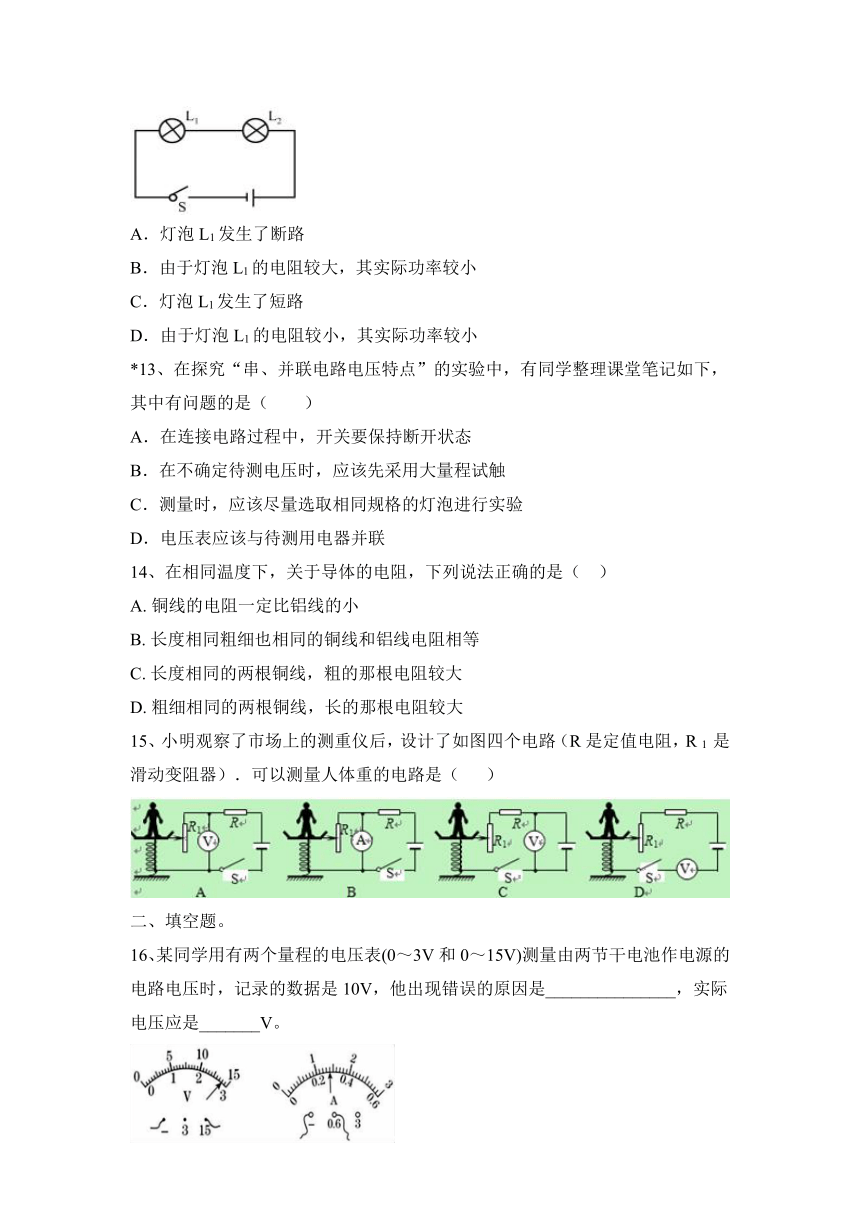

12、小红在做“探究串联电路电压的规律”实验时，连好了如图8所示的电路，闭合开关S后发现L1只能微弱发光，L2正常发光，以下对于这一现象产生原因的分析中，合理的是（　　）
A．灯泡L1发生了断路
B．由于灯泡L1的电阻较大，其实际功率较小
C．灯泡L1发生了短路
D．由于灯泡L1的电阻较小，其实际功率较小
*13、在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（　　）
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用大量程试触
C．测量时，应该尽量选取相同规格的灯泡进行实验
D．电压表应该与待测用电器并联
14、在相同温度下，关于导体的电阻，下列说法正确的是（ ）
A. 铜线的电阻一定比铝线的小
B. 长度相同粗细也相同的铜线和铝线电阻相等
C. 长度相同的两根铜线，粗的那根电阻较大
D. 粗细相同的两根铜线，长的那根电阻较大
15、小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R 1 是滑动变阻器）．可以测量人体重的电路是（ ）
二、填空题。
16、某同学用有两个量程的电压表(0～3V和0～15V)测量由两节干电池作电源的电路电压时，记录的数据是10V，他出现错误的原因是_______________，实际电压应是_______V。
17、如图所示的电路中，开关闭合后，电压表V1示数为2V，V2示数为10V，则L1两端的电压为________V，L2两端的电压为________V，电源电压为________V。
18、实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将________。
19、如图所示的是实验室中常见的滑动变阻器。它上面标的“20Ω”指的是______（填接线柱字母代号）两个接线柱之间的电阻值，“2A”指的是允许通过的______为2A。
20、滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。
21、某个电路中的两个电表指针情况如图所示，则电压表的示数是_____V。电流表示数是_____A。
22、如图所示,电源电压保持不变,a是从电压表的负接线柱引出的导线接头。a与b处相接时,电压表示数为6.0 V;使a与b处断开,然后与c处相接,闭合开关S后,电压表示数为4.5 V,这时灯泡L2两端的电压为　　　　 V。
三、作图题。
23、用笔画线代替导线将实物图连接起来,使电压表能测出小灯泡两端的电压。
四、实验题。
24、在探究影响导题电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关．实验室提供了4根电阻丝，材料如表
为了验证上述猜想，他们设计了如图所示的实验电路．
（1）按照图所示”探究影响导题电阻大小因素“的实验电路，在M、N之间分别接上不同的导体，则通过观察________来比较导体电阻的大小；
（2）为了验证上述猜想③，应该选用编号为________和________两根电阻丝进行实验；
（3）如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想________（填序号）；
（4）如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想________（填序号）．分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝接入时电流表示数较大，由此，得到的结论是：________．
（5）以上探究问题的科学方法是采用了________．
（6）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就________了输电线的电阻．（选填“增大”或“减小”）．
25、在探究“串联电路的电压规律”时，小李同学设计了如图所示的电路
（1）开关闭合前，滑片P应　 　连线的下接线柱（远离/靠近）。开关闭合后，电压表测灯　 　两端的电压；为了测量BC两点间的电压，小李将接A点的线端改接到C点，闭合开关后，发现　 　。
A．电压表无示数 B．示数超过电压表量程 C．电压表指针反偏
（2）为了测量两灯的总电压，只需改动一根导线就可测得总电压，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线。
五、计算题。
26、如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？
（2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？
（4）电源电压是多大？
（5）如果把电流表A接入电源正极和L1之间，示数为0.2A通过L1、L2的电流分别是多少？
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 能力夯实题含答案
人教第16章 电压 电阻
一、选择题。
1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
【答案】D
2、如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（　　）
A． a、b均为电流表 B． a、b均为电压表
C． a为电流表，b为电压表 D． a为电压表，b为电流表
　
【答案】C
3、并联电路中电压的规律是（　　）
A．并联电路两端的电压等于各支路两端的电压之和
B．并联电路中，各支路两端的电压相等
C．并联电路中的电压之间没有任何关系
D．并联电路中，电阻大的用电器两端电压小
【答案】B
4、电池作为一种可移动电源，生活中应用十分广泛。常见的电池有干电池、锂电池、太阳能电池等。目前，硅是制作太阳能电池的主要材料之一，硅是一种（ ）
A. 导体 B. 绝缘体 C. 半导体 D. 超导体
【答案】C
5、如图所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是（ ）
【答案】B
*6、如图所示的电路中，当开关S闭合后，发现电压表的指针仍指“零”处，其原因不可能是 ( )
A．L2灯丝断了，其他完好 B．L1灯丝断了，其他完好
C．灯L1发生短路 D．电压表因接线不牢而开路
【答案】B
7、电表连接正确的电路图是（　　）
A． B．
C． D．
【答案】D
8、长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．连接电路的过程中不用考虑开关的状态
B．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
【答案】D
9、LED灯是一种节能光源，核心元件是发光二极管，二极管的主要材料是（ ）
A. 钨丝 B. 陶瓷 C. 半导体 D. 超导体
【答案】C
10、如图电路所示，若要求变阻器的滑片P向右移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间( )
A．b、c或b、d B．a、c或a、d C．a与b D．c与d
【答案】B
11、如图所示的电路，能正确测出灯L1两端电压的是（　　）
A． B．
C． D．
【答案】A
12、小红在做“探究串联电路电压的规律”实验时，连好了如图8所示的电路，闭合开关S后发现L1只能微弱发光，L2正常发光，以下对于这一现象产生原因的分析中，合理的是（　　）
A．灯泡L1发生了断路
B．由于灯泡L1的电阻较大，其实际功率较小
C．灯泡L1发生了短路
D．由于灯泡L1的电阻较小，其实际功率较小
【答案】D
*13、在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（　　）
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用大量程试触
C．测量时，应该尽量选取相同规格的灯泡进行实验
D．电压表应该与待测用电器并联
【答案】C
14、在相同温度下，关于导体的电阻，下列说法正确的是（ ）
A. 铜线的电阻一定比铝线的小
B. 长度相同粗细也相同的铜线和铝线电阻相等
C. 长度相同的两根铜线，粗的那根电阻较大
D. 粗细相同的两根铜线，长的那根电阻较大
【答案】D
15、小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R 1 是滑动变阻器）．可以测量人体重的电路是（ ）
【答案】A
二、填空题。
16、某同学用有两个量程的电压表(0～3V和0～15V)测量由两节干电池作电源的电路电压时，记录的数据是10V，他出现错误的原因是_______________，实际电压应是_______V。
【答案】读错电压表的量程 2
17、如图所示的电路中，开关闭合后，电压表V1示数为2V，V2示数为10V，则L1两端的电压为________V，L2两端的电压为________V，电源电压为________V。
【答案】10 2 12
18、实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将________。
【答案】不变
19、如图所示的是实验室中常见的滑动变阻器。它上面标的“20Ω”指的是______（填接线柱字母代号）两个接线柱之间的电阻值，“2A”指的是允许通过的______为2A。
【答案】A、B 最大电流
20、滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。
【答案】长度 电流 小
21、某个电路中的两个电表指针情况如图所示，则电压表的示数是_____V。电流表示数是_____A。
【答案】14 0.28
22、如图所示,电源电压保持不变,a是从电压表的负接线柱引出的导线接头。a与b处相接时,电压表示数为6.0 V;使a与b处断开,然后与c处相接,闭合开关S后,电压表示数为4.5 V,这时灯泡L2两端的电压为　　　　 V。
【答案】1.5
三、作图题。
23、用笔画线代替导线将实物图连接起来,使电压表能测出小灯泡两端的电压。
【答案】如图所示：
四、实验题。
24、在探究影响导题电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关．实验室提供了4根电阻丝，材料如表
为了验证上述猜想，他们设计了如图所示的实验电路．
（1）按照图所示”探究影响导题电阻大小因素“的实验电路，在M、N之间分别接上不同的导体，则通过观察________来比较导体电阻的大小；
（2）为了验证上述猜想③，应该选用编号为________和________两根电阻丝进行实验；
（3）如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想________（填序号）；
（4）如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想________（填序号）．分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝接入时电流表示数较大，由此，得到的结论是：________．
（5）以上探究问题的科学方法是采用了________．
（6）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就________了输电线的电阻．（选填“增大”或“减小”）．
【答案】(1). 电流表示数（或小灯泡亮度） (2). A (3). D
(4). ② (5). ① (6). 材料和横截面积一定时，导体越长电阻越大
(7). 控制变量法 (8). 减小
25、在探究“串联电路的电压规律”时，小李同学设计了如图所示的电路
（1）开关闭合前，滑片P应　 　连线的下接线柱（远离/靠近）。开关闭合后，电压表测灯　 　两端的电压；为了测量BC两点间的电压，小李将接A点的线端改接到C点，闭合开关后，发现　 　。
A．电压表无示数 B．示数超过电压表量程 C．电压表指针反偏
（2）为了测量两灯的总电压，只需改动一根导线就可测得总电压，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线。
【答案】（1）远离；L1；C； （2）如图所示：
五、计算题。
26、如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？
（2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？
（4）电源电压是多大？
（5）如果把电流表A接入电源正极和L1之间，示数为0.2A通过L1、L2的电流分别是多少？
【解答】（1）电压表U1测量L1两端的电压U1，
可见U＞U1，图中U的指针偏转角度小于U1的角度，故电压表U使用0﹣15V量程；电压表U1使用0﹣3V量程；故U1的读数为：U1＝1.7V，即L1两端的电压U1是1.7V。
（2）（3）（4）由图可知，L1、L2串联，电压表U测串联后的总电压，根据串联电路电压规律U＝U1+U2；
已知电压表U使用0﹣15V量程；故其读数为3V，即L1、L2串联的总电压U＝3V，L1、L2串联总电压U等于电源电压，即电源电压U＝3V。
根据串联电路电压规律U＝U1+U2可得，L2两端的电压为U2＝U﹣U1＝3V﹣1.7V＝1.3V。
（5）串联电路中电流处处相等，故流过灯L1、L2的电流为：I1＝I2＝0.2A。
答：（1）L1两端的电压U1是1.7V；
（2）L2两端的电压U2是1.3V；
（3）L1、L2串联的总电压U是3V；
（4）电源电压是3V；
（5）通过L1、L2的电流都是0.2A。
