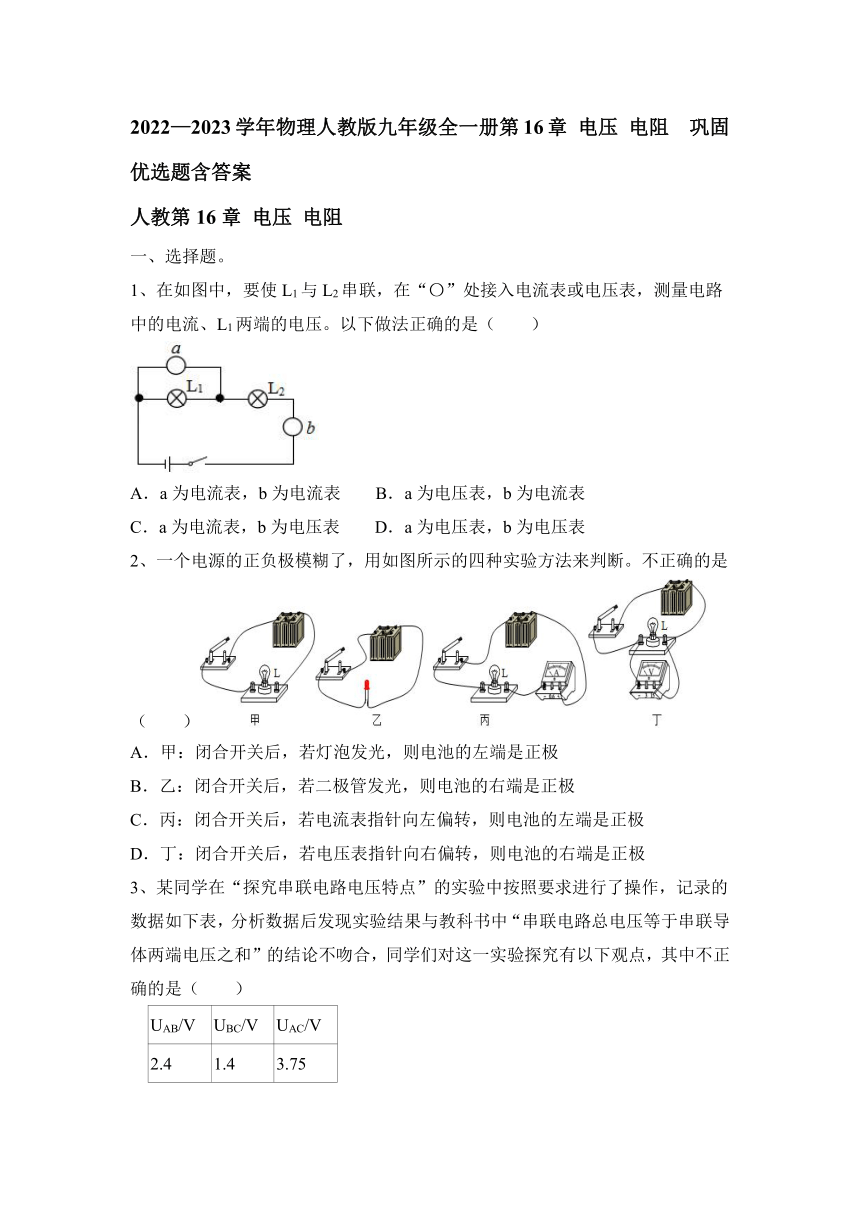

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 巩固优选题含答案

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 巩固优选题含答案
人教第16章 电压 电阻
一、选择题。
1、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
2、一个电源的正负极模糊了，用如图所示的四种实验方法来判断。不正确的是（　　）
A．甲：闭合开关后，若灯泡发光，则电池的左端是正极
B．乙：闭合开关后，若二极管发光，则电池的右端是正极
C．丙：闭合开关后，若电流表指针向左偏转，则电池的左端是正极
D．丁：闭合开关后，若电压表指针向右偏转，则电池的右端是正极
3、某同学在“探究串联电路电压特点”的实验中按照要求进行了操作，记录的数据如下表，分析数据后发现实验结果与教科书中“串联电路总电压等于串联导体两端电压之和”的结论不吻合，同学们对这一实验探究有以下观点，其中不正确的是（　　）
UAB/V UBC/V UAC/V
2.4 1.4 3.75
A．换实验器材，重新实验 B．该结论不能用实验来验证
C．分析不吻合的原因 D．查阅资料，了解原因
4、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（　）
A.铜丝电阻较大; B.铝丝电阻较大;
C.铜丝和铝丝电阻可能一样大; D.无法判断谁的电阻较大.
5、如图所示是滑动变阻器的结构示意图，当把滑动变阻器接入电路中并要求当滑片P向B端移动时，电路中的电流变大，则应该把电路的两个接头接在滑动变阻器的（ ）
A．A和B接线柱 B．C和D接线柱
C．A和C接线柱 D．B和D接线柱
6、关于滑动变阻器和电阻箱的下列说法中，正确的是（ ）
A.它们都能任意连续改变接入电路的电阻大小
B.它们都能显示接入电路的电阻大小
C.它们都是靠改变导线的粗细来改变电阻的
D.它们都能逐渐改变所在电路的电流大小
7、如图所示，其中电压表和电流表的读数分别是（　　）
A．12.5V 2A B．2.5V 0.4A
C．2.5V 2A D．12.5V 0.4A
8、“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，
下列说法正确的是（　　）
A．连接电路的过程中不用考虑开关的状态
B．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
9、下列说法中正确的是:（　）
A．导体中没有电流通过时，电阻为零;
B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大;
C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小;
D．导体的电阻跟导体中有无电流和电流的大小无关.
10、如图所示的电路中，电源电压不变，当电键K闭合时，电灯L恰好正常发光。若使滑动变阻器的滑片P向左移动，则（ ）
11、如图所示，小阳利用“伏安法”测量未知电阻Rx的阻值，进行了如下实验：小阳选择了满足实验要求的实验器材，连接的部分实验电路如图所示，则从电压表“﹣”号接线柱连出的导线应连接到接线柱上。（　　）
A．E B．C C．D D．B

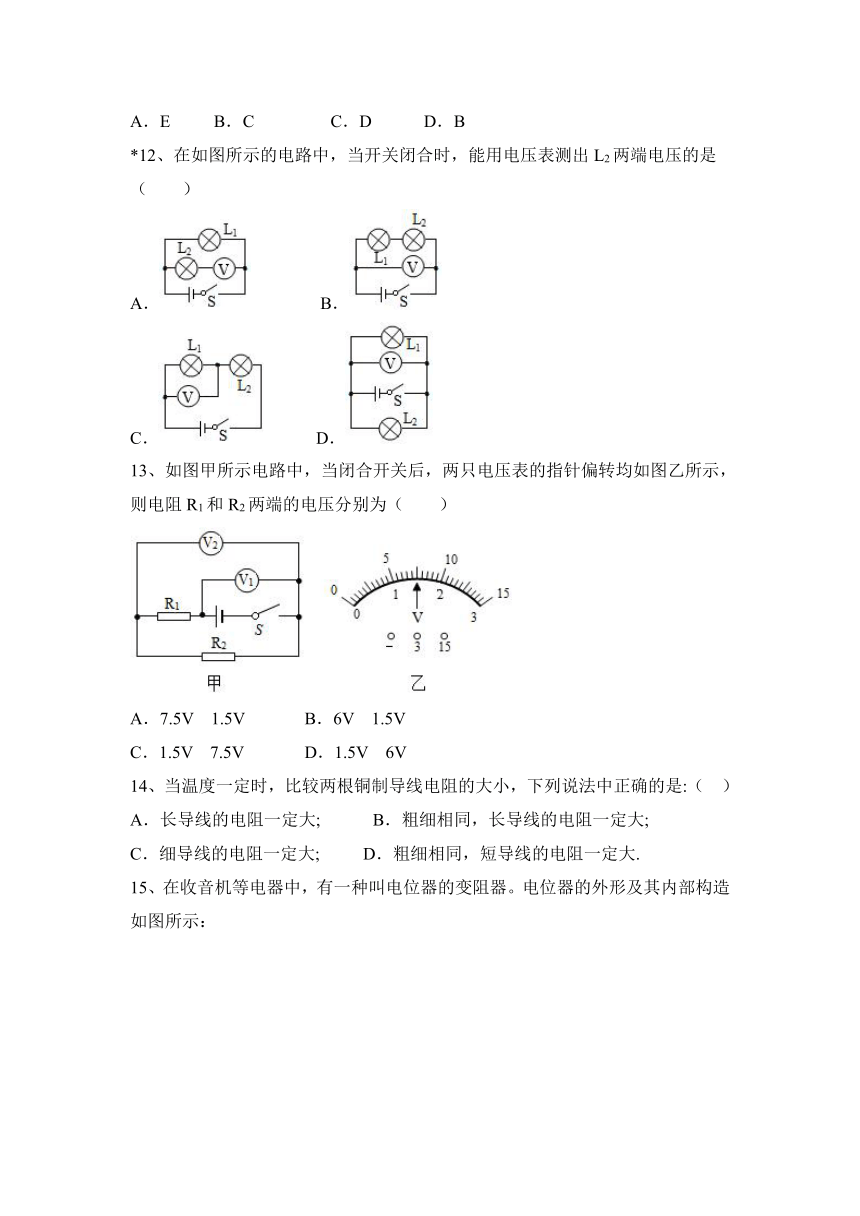

*12、在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（　　）
A． B．
C． D．
13、如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．7.5V 1.5V B．6V 1.5V
C．1.5V 7.5V D．1.5V 6V
14、当温度一定时，比较两根铜制导线电阻的大小，下列说法中正确的是:（　）
A．长导线的电阻一定大;　　 B．粗细相同，长导线的电阻一定大;
C．细导线的电阻一定大;　　 D．粗细相同，短导线的电阻一定大.

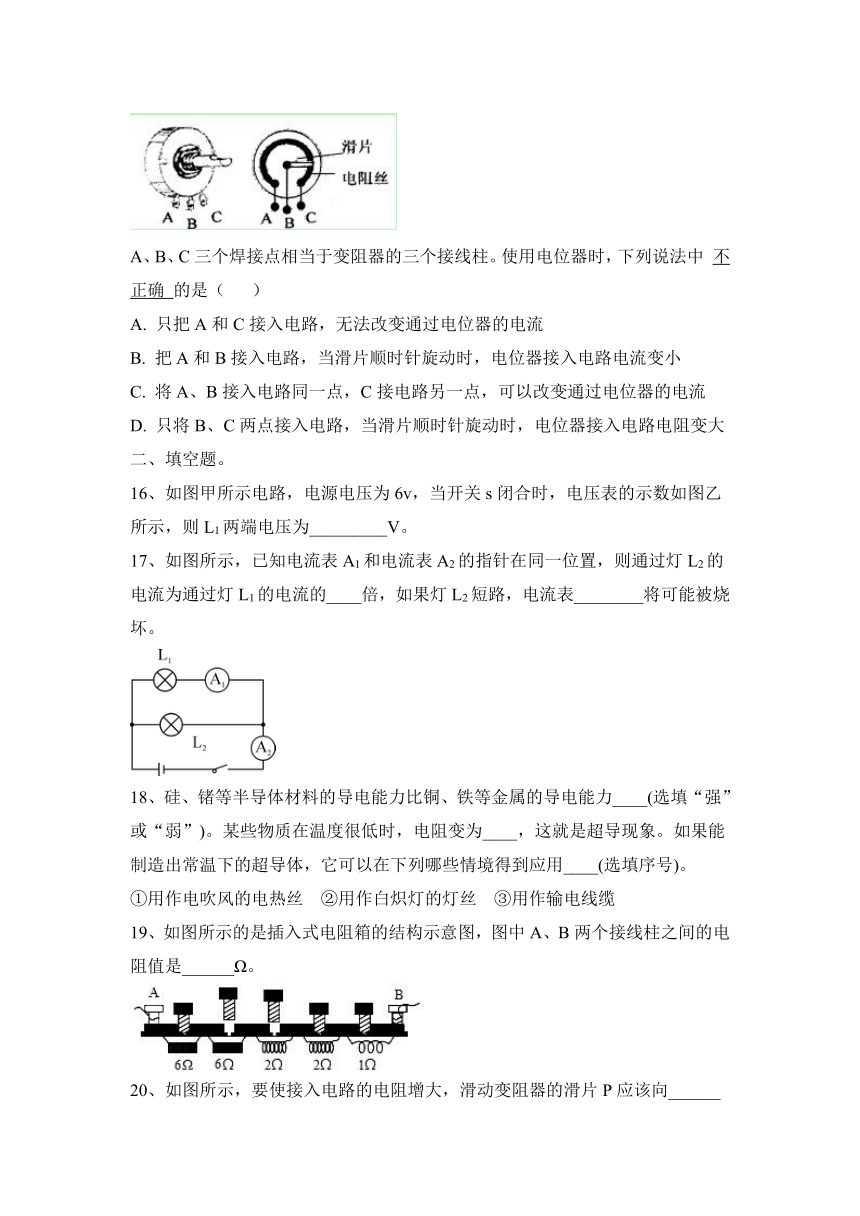

15、在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示：
A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法中 不正确 的是（ ）
A. 只把A和C接入电路，无法改变通过电位器的电流
B. 把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小
C. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D. 只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
二、填空题。
16、如图甲所示电路，电源电压为6v，当开关s闭合时，电压表的示数如图乙所示，则L1两端电压为_________V。
17、如图所示，已知电流表A1和电流表A2的指针在同一位置，则通过灯L2的电流为通过灯L1的电流的____倍，如果灯L2短路，电流表________将可能被烧坏。
18、硅、锗等半导体材料的导电能力比铜、铁等金属的导电能力____(选填“强”或“弱”)。某些物质在温度很低时，电阻变为____，这就是超导现象。如果能制造出常温下的超导体，它可以在下列哪些情境得到应用____(选填序号)。
①用作电吹风的电热丝 ②用作白炽灯的灯丝 ③用作输电线缆
19、如图所示的是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是______Ω。
20、如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动。
21、如图甲所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压是_____V；_____片是它的正极。
22、某同学连接的电路如图所示,他所用的电源是四节新干电池串联组成的电池组,当他将开关闭合后,电压表的示数为2 V,则L1两端的电压为　　　　,L2两端的电压为　　　　。
三、作图题。
23、如图所示，要求两灯串联，电压表V1测L1两端电压，V2测L1、L2两灯的总电压，请按要求将实物电路连接起来。
四、实验题。
24、实验小组完成了“探究串联电路电压规律”的实验后，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。老师引导同学们用如图甲所示的电路继续进行了深入探究。
(1)测量电源及灯泡两端电压。电压表接在CD两点，是为了测量灯泡________的电压，闭合开关，电压表的示数(如图乙所示)是__________V。
(2)测量电路中导线的电压。测出导线BC间的电压大约为0.05 V，由此得知导线分压可能是造成结论与猜想不符的原因。为了能更明显地观察到导线分压的现象，应选择较______(选填“粗”或“细”)的导线，原因是_____________________________。
(3)完成以上步骤后，他们准备测量开关两端的电压，你认为这一步骤是否有必要，理由是______________________________________________________。
25、小伟用如图所示电路“探究串联电路的电压特点”。
（1）在拆接电路时，开关S必须　 　。
（2）实验中最好选择规格　 　（选填“相同”或“不同”）的小灯泡。
实验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
（3）测出灯L1两端的电压后，小伟断开开关S，准备拆下电压表，改接在B、C之间。小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小伟认为小明的办法是错误的，原因是　 　。
（4）经过多次实验，将得到的数据记录在表中。分析实验数据，可得到串联电路的电压特点是　 　（用公式表示）。
（5）小伟进行多次试验的目的是　 　。
五、计算题。
26、如图所示，已知电源电压为9V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6V，通过灯泡L2电流为0.5A，回答下列问题：
（1）灯泡L1和L2两端的电压各是多少？
（2）通过灯泡L1的电流是多少？电流表示数为多少？
（3）若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
【答案】（1）灯泡L1的电压为6V；L2两端的电压是3V；
27、如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 巩固优选题含答案
人教第16章 电压 电阻
一、选择题。
1、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B
2、一个电源的正负极模糊了，用如图所示的四种实验方法来判断。不正确的是（　　）
A．甲：闭合开关后，若灯泡发光，则电池的左端是正极
B．乙：闭合开关后，若二极管发光，则电池的右端是正极
C．丙：闭合开关后，若电流表指针向左偏转，则电池的左端是正极
D．丁：闭合开关后，若电压表指针向右偏转，则电池的右端是正极
【答案】A
3、某同学在“探究串联电路电压特点”的实验中按照要求进行了操作，记录的数据如下表，分析数据后发现实验结果与教科书中“串联电路总电压等于串联导体两端电压之和”的结论不吻合，同学们对这一实验探究有以下观点，其中不正确的是（　　）
UAB/V UBC/V UAC/V
2.4 1.4 3.75
A．换实验器材，重新实验 B．该结论不能用实验来验证
C．分析不吻合的原因 D．查阅资料，了解原因
【答案】B
4、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（　）
A.铜丝电阻较大; B.铝丝电阻较大;
C.铜丝和铝丝电阻可能一样大; D.无法判断谁的电阻较大.
【答案】B
5、如图所示是滑动变阻器的结构示意图，当把滑动变阻器接入电路中并要求当滑片P向B端移动时，电路中的电流变大，则应该把电路的两个接头接在滑动变阻器的（ ）
A．A和B接线柱 B．C和D接线柱
C．A和C接线柱 D．B和D接线柱
【答案】D
6、关于滑动变阻器和电阻箱的下列说法中，正确的是（ ）
A.它们都能任意连续改变接入电路的电阻大小
B.它们都能显示接入电路的电阻大小
C.它们都是靠改变导线的粗细来改变电阻的
D.它们都能逐渐改变所在电路的电流大小
【答案】C
7、如图所示，其中电压表和电流表的读数分别是（　　）
A．12.5V 2A B．2.5V 0.4A
C．2.5V 2A D．12.5V 0.4A
【答案】B
8、“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，
下列说法正确的是（　　）
A．连接电路的过程中不用考虑开关的状态
B．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
【答案】D
9、下列说法中正确的是:（　）
A．导体中没有电流通过时，电阻为零;
B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大;
C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小;
D．导体的电阻跟导体中有无电流和电流的大小无关.
【答案】D
10、如图所示的电路中，电源电压不变，当电键K闭合时，电灯L恰好正常发光。若使滑动变阻器的滑片P向左移动，则（ ）
【答案】B
11、如图所示，小阳利用“伏安法”测量未知电阻Rx的阻值，进行了如下实验：小阳选择了满足实验要求的实验器材，连接的部分实验电路如图所示，则从电压表“﹣”号接线柱连出的导线应连接到接线柱上。（　　）
A．E B．C C．D D．B
【答案】A
*12、在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（　　）
A． B．
C． D．
【答案】D
13、如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．7.5V 1.5V B．6V 1.5V
C．1.5V 7.5V D．1.5V 6V
【答案】B
14、当温度一定时，比较两根铜制导线电阻的大小，下列说法中正确的是:（　）
A．长导线的电阻一定大;　　 B．粗细相同，长导线的电阻一定大;
C．细导线的电阻一定大;　　 D．粗细相同，短导线的电阻一定大.
【答案】B
15、在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示：
A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法中 不正确 的是（ ）
A. 只把A和C接入电路，无法改变通过电位器的电流
B. 把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小
C. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D. 只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
【答案】D
二、填空题。
16、如图甲所示电路，电源电压为6v，当开关s闭合时，电压表的示数如图乙所示，则L1两端电压为_________V。
【答案】2V
17、如图所示，已知电流表A1和电流表A2的指针在同一位置，则通过灯L2的电流为通过灯L1的电流的____倍，如果灯L2短路，电流表________将可能被烧坏。
【答案】4 A2
18、硅、锗等半导体材料的导电能力比铜、铁等金属的导电能力____(选填“强”或“弱”)。某些物质在温度很低时，电阻变为____，这就是超导现象。如果能制造出常温下的超导体，它可以在下列哪些情境得到应用____(选填序号)。
①用作电吹风的电热丝 ②用作白炽灯的灯丝 ③用作输电线缆
【答案】弱 零 ③
19、如图所示的是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是______Ω。
【答案】8
20、如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动。
【答案】右
21、如图甲所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压是_____V；_____片是它的正极。
【答案】3 铜
22、某同学连接的电路如图所示,他所用的电源是四节新干电池串联组成的电池组,当他将开关闭合后,电压表的示数为2 V,则L1两端的电压为　　　　,L2两端的电压为　　　　。
【答案】4 V　2 V
三、作图题。
23、如图所示，要求两灯串联，电压表V1测L1两端电压，V2测L1、L2两灯的总电压，请按要求将实物电路连接起来。
【答案】如图所示：
四、实验题。
24、实验小组完成了“探究串联电路电压规律”的实验后，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。老师引导同学们用如图甲所示的电路继续进行了深入探究。
(1)测量电源及灯泡两端电压。电压表接在CD两点，是为了测量灯泡________的电压，闭合开关，电压表的示数(如图乙所示)是__________V。
(2)测量电路中导线的电压。测出导线BC间的电压大约为0.05 V，由此得知导线分压可能是造成结论与猜想不符的原因。为了能更明显地观察到导线分压的现象，应选择较______(选填“粗”或“细”)的导线，原因是_____________________________。
(3)完成以上步骤后，他们准备测量开关两端的电压，你认为这一步骤是否有必要，理由是______________________________________________________。
【答案】(1)L1; 1.7;
(2)细;　在长度和材料相同时，横截面积越小电阻越大，分压大，更容易观察到实验现象;
(3)有必要，开关容易接触不良，造成电阻变大，分压增多
25、小伟用如图所示电路“探究串联电路的电压特点”。
（1）在拆接电路时，开关S必须　 　。
（2）实验中最好选择规格　 　（选填“相同”或“不同”）的小灯泡。
实验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
（3）测出灯L1两端的电压后，小伟断开开关S，准备拆下电压表，改接在B、C之间。小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小伟认为小明的办法是错误的，原因是　 　。
（4）经过多次实验，将得到的数据记录在表中。分析实验数据，可得到串联电路的电压特点是　 　（用公式表示）。
（5）小伟进行多次试验的目的是　 　。
【答案】（1）断开； （2）不同； （3）电压表正负接线柱会接反了；
（4）UAC＝UAB+UBC； （5）使实验结论更具有普遍性。
五、计算题。
26、如图所示，已知电源电压为9V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6V，通过灯泡L2电流为0.5A，回答下列问题：
（1）灯泡L1和L2两端的电压各是多少？
（2）通过灯泡L1的电流是多少？电流表示数为多少？
（3）若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
【答案】（1）灯泡L1的电压为6V；L2两端的电压是3V；
（2）通过灯泡L1的电流是0.5A，电流表示数为0.5A；
（3）若灯泡L1灯丝烧断，则电压表V1的示数为9V，电压表V2的示数为0V。
【详解】（1）据图可知，由于电压表相当于断路，所以该电路只有一条电流的路径，即L1、L2是串联的；
据图可知，电压表V1并联在L1两端，所以测量的是L1两端电压，则灯泡L1两端的电压U1＝6V；
V2并联在L2两端，所以测量的是L2两端电压；
根据串联电路的电压特点可知，L2两端的电压U2＝U﹣U1＝9V﹣6V＝3V；
（2）L1、L2是串联的，已知通过灯泡L2电流为0.5A，
根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5A，电流表示数为0.5A；
（3）若灯泡L1灯丝烧断，此时V2与L2并联后再与V1串联，
V2与L2并联，由并联电路电阻的规律可知，并联部分的总电阻比L2的电阻还小，而V1的电阻比并联部分的总电阻大得多，则并联部分分得的电压几乎为0，电压表V1分得的电压接近于电源电压，即电压表V1的示数为9V，电压表V2的示数为0V。
27、如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
【答案】由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压。
则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V
解得：U1=3VU2=4VU3=5V．
答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V。
