18.２电功率

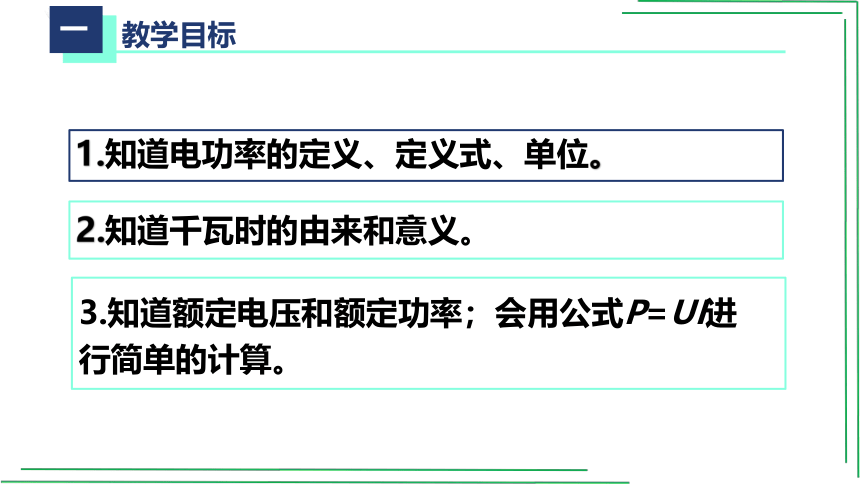

教学目标
一
1.知道电功率的定义、定义式、单位。
2.知道千瓦时的由来和意义。
3.知道额定电压和额定功率；会用公式P=UI进行简单的计算。
电功率
二

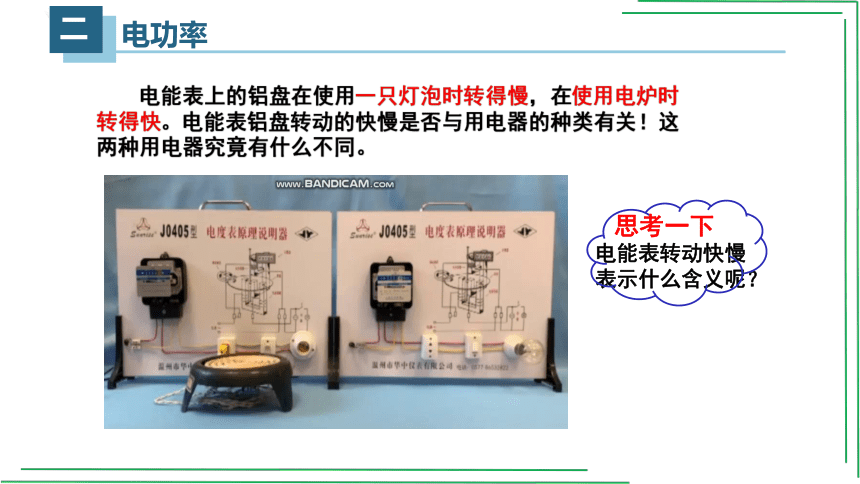

电能表上的铝盘在使用一只灯泡时转得慢，在使用电炉时转得快。电能表铝盘转动的快慢是否与用电器的种类有关！这两种用电器究竟有什么不同。
电能表转动快慢表示什么含义呢？
思考一下
电功率
二

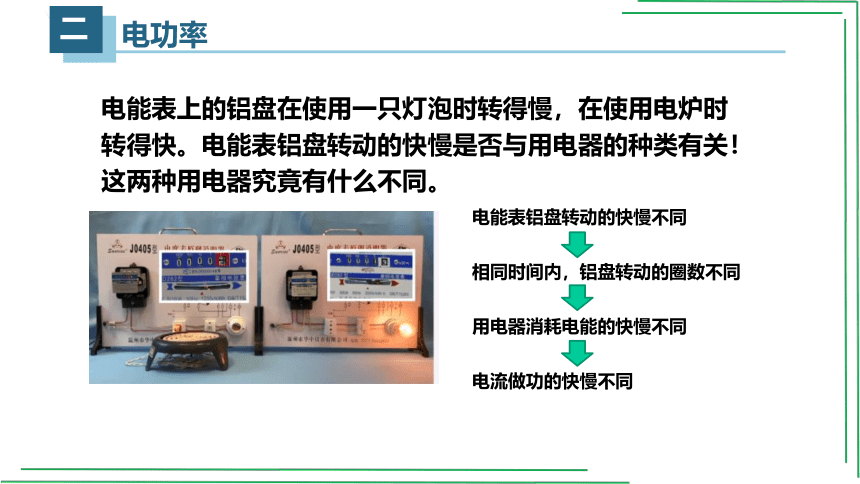

电能表上的铝盘在使用一只灯泡时转得慢，在使用电炉时转得快。电能表铝盘转动的快慢是否与用电器的种类有关！这两种用电器究竟有什么不同。
电能表铝盘转动的快慢不同
相同时间内，铝盘转动的圈数不同
用电器消耗电能的快慢不同
电流做功的快慢不同
电功率
二

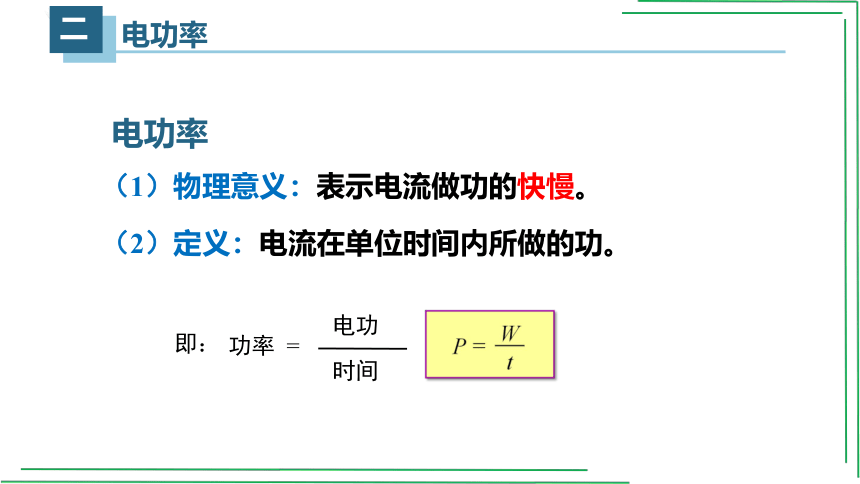

（1）物理意义：表示电流做功的快慢。
（2）定义：电流在单位时间内所做的功。
P =
W
t
功率 =
电功
时间
即：
电功率
二

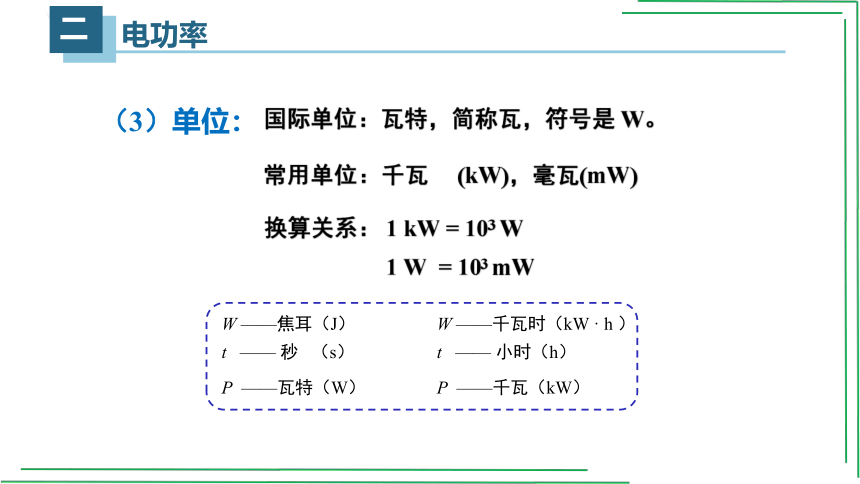

换算关系： 1 kW = 103 W
　　　　　 1 W = 103 mW
（3）单位：
国际单位：瓦特，简称瓦，符号是 W。
常用单位：千瓦 (kW)，毫瓦(mW)
W ——焦耳（J）
t —— 秒 （s）
P ——瓦特（W）
W ——千瓦时（kW · h ）
t —— 小时（h）
P ——千瓦（kW）
电功率
二

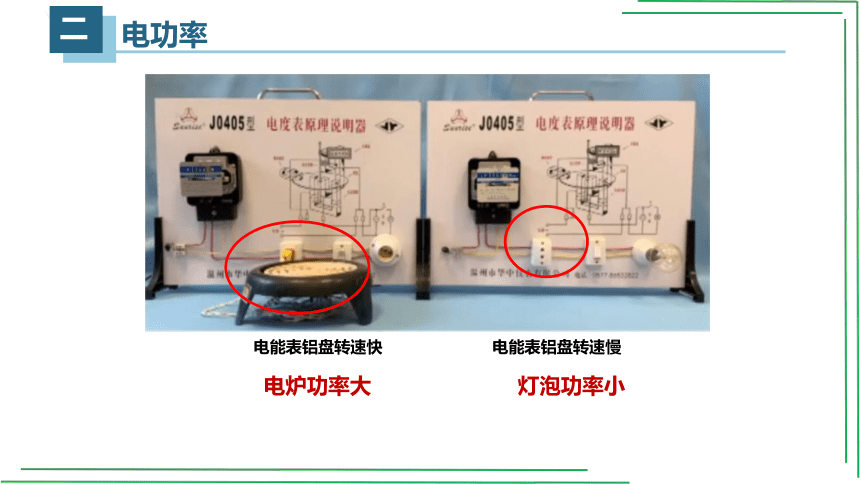

电炉功率大
灯泡功率小
电能表铝盘转速快
电能表铝盘转速慢
电功率
二

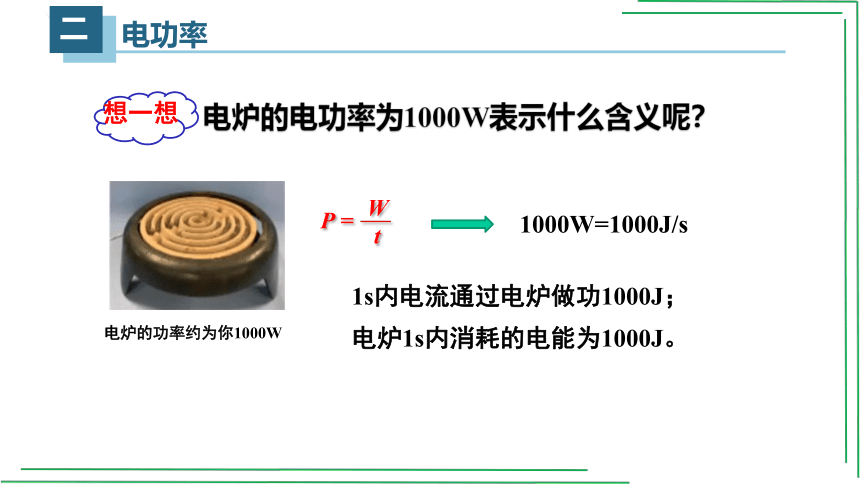

电炉的功率约为你1000W
电炉的电功率为1000W表示什么含义呢？
P =
W
t
1000W=1000J/s
1s内电流通过电炉做功1000J；
电炉1s内消耗的电能为1000J。
想一想
电功率
二

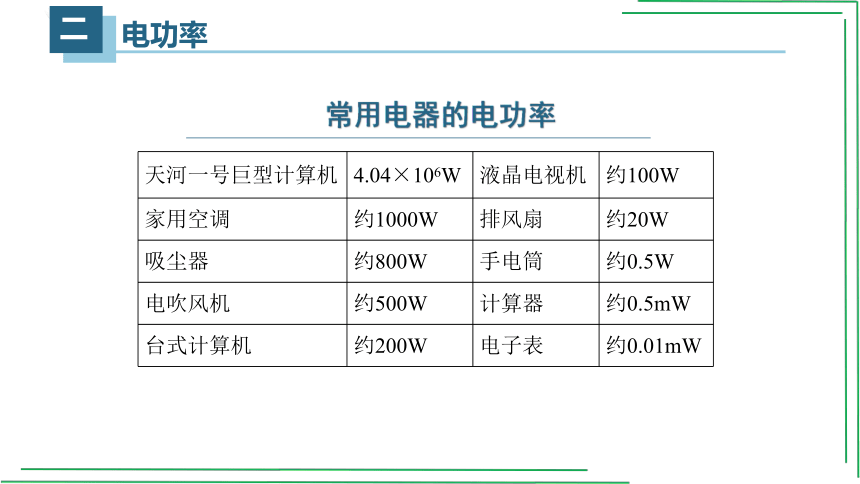

天河一号巨型计算机 4.04×106W 液晶电视机 约100W
家用空调 约1000W 排风扇 约20W
吸尘器 约800W 手电筒 约0.5W
电吹风机 约500W 计算器 约0.5mW
台式计算机 约200W 电子表 约0.01mW
常用电器的电功率
电功率
电功率
二

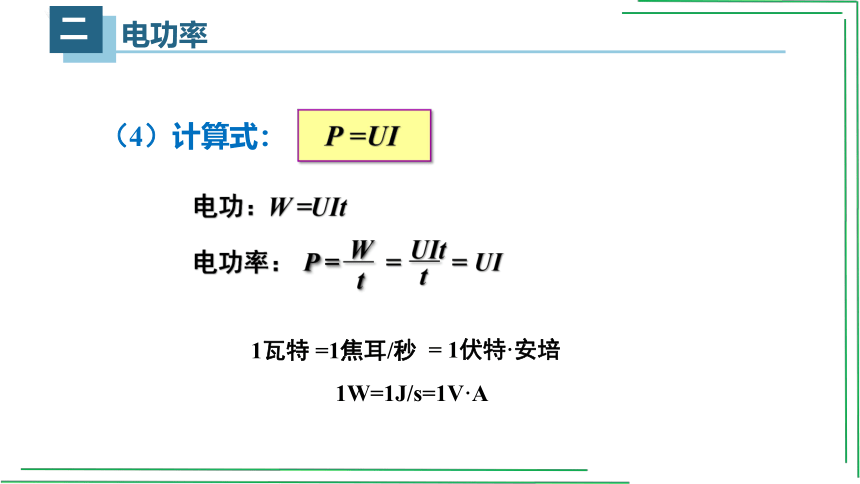

P =UI
电功：W =UIt
1W=1J/s=1V·A
1瓦特 =1焦耳/秒
= 1伏特·安培
电功率：
P =
W
t
=
UIt
t
=
UI
（4）计算式：
二
电功率
我们学习了功率的公式
P =
W
t
P=UI
和
结合欧姆定律U=IR，电功率的公式还能变形为
P=I2R
P =
U2
R
和
仅适合纯电阻电路，即电能全部转化为内能的电路。
适合所有电路
‘’千瓦时‘’的来历
三
kW · h 和 kW 是两个不同物理量的单位。
如果 P 和 t 的单位分别用 kW、h，那么它们相乘之后，就得到电能的另一个单位：千瓦时（度）。
W = Pt
1 千瓦时可以看作功率为 1 kW 的用电器使用 1 h 所消耗的电能。
P =
W
t
W=Pt
=1kW×1h
=1kW·h
=1000W×3600s
=3.6×106J
即: 1kW·h＝3.6×106J
两种用电器铭牌标识的有何含义？
想一想
额定电压 额定功率
四
改变录音机的工作电压，请同学们仔细听从录音机中发出的声音的变化。
现象：录音机的工作电压过低时，录音机播放出的声音严重失真。
【视频欣赏】
额定电压 额定功率
四
（1）额定电压：用电器正常工作时的电压U额。
额定电压和额定功率
（2）额定功率：用电器在额定电压下工作时的功率P额。
（3）实际电压、实际功率：
实际加在用电器两端的电压U实。
用电器在实际电压下工作时的功率P实。
额定电压 额定功率
四
额定电压220V：用电器正常工作时电压为220V；
额定电压600V：用电器在额定电压下的电功率为600W
在不同电压下，同一用电器的功率相同吗？
思考一下
额定电压 额定功率
四
改变灯泡两端的电压，分别为220V 100V 250V。
注意观察：
1.灯泡亮度的变化
2.电能表铝盘转速的变化
【实验视频】
额定电压 额定功率
四
在不同电压下，同一用电器的电功率不一样；
用电器的实际功率随着它两端电压的变化而变化；
灯泡的亮度由实际功率决定。
灯的工作电压 灯的亮度比较 电能表铝盘转速比较
220V
100V
250V
正常发光
发光暗淡
发光强烈
一定
变慢
变快
U实＞U额, 则 P实＞P额
实验数据
实验结论
额定电压 额定功率
四
　　U实 = U额，则 P实 = P额；用电器正常工作。
　　U实 > U额，则 P实 > P额；可能烧毁用电器。
　　U实 < U额，则 P实 < P额；用电器不能正常工作。
一个用电器只有一个额定电压和一个额定功率，但可以有多个实际电压和实际功率。
串、并联电路中电功率的特点
五
4.串、并联电路中电功率的特点
应用电功率解决问题
【例1】如图所示的电路中，电源两端电压保持不表，电阻R2的阻值为10Ω。当开关s闭合后，电压表的示数为2V，电流表的示数为0.4A。电阻R1的电功率P1=________;电阻R2的电功率P2=________；电路中的总功率P总=________。
P2=？
P1=？
P总=？
小试牛刀
串、并联电路中电功率的特点
五
解：
（1）P1=U1I=2V×0.4A=0.8W
（2）U2=IR2=0.4A×10Ω=4V
P2=U2I=4V×0.4A=1.6W
（3）U=U1+U2=2V+4V=6V
P总=UI=6V×0.4A=2.4W
P总=P1+P2
P总=UI=(U1+U2)I=U1I+U2I=P1+P2
如果有n个电阻串联呢？
思考一下
答：（1）0.8W;（2）1.6W;（3）2.4W;
串、并联电路中电功率的特点
五
n个电阻串联
P总=UI=(U1+U2+......+Un)I=P1+P2+......+Pn
串、并联电路中电功率的特点
五
【例2】某家用电暖器其外观如图甲所示，其电路图如图乙所示。当闭合开关S、S1时，电路的电功率P1为880W，当闭合S、S1和S2时，干路电流为10A。闭合开关S、S1时，电路中的电流I1=_______;闭合开关S、S2时，R2的电功率P2=_______;S、S1和S2都闭合时，电路中的总功率P总=_______。
甲
乙
串、并联电路中电功率的特点
五
解：
（1）当闭合S、S1时，已知P1=880W
I1= = = 4A
P1
U
880W
220V
I1=？
P1=880W
P2=？
（2）当闭合S、S2时，已知I=10A
I2=I－I1=10A－4A=6A
P2=UI2=220V×6A=1320W
串、并联电路中电功率的特点
五
P总=？
（3）当闭合S、S2、S3时，
P总=UI=220V×10A=2200W
P总=P1+P2
P总=UI=U(I1+I2)=UI1+UI2=P1+P2
如果有n个电阻并联呢？
思考一下
答：（1）4A;（2）1320W;（3）2200W;
串、并联电路中电功率的特点
五
n个电阻并联
P总=UI=U(I1+I2+......+In)=P1+P2+......+Pn
串、并联电路中电功率的特点
五
串联电路
并联电路
在电路中，总功率等于各用电器的电功率之和。
P总=P1+P2+......+Pn
串、并联电路中电功率的特点
五
串、并联电路中电功率的特点
五
I1
I2
结论：串联电路用电器的电功率与电阻成正比。
在并联电路中各支路电压相等，若电阻R1、R2的功率分别为P1、P2，则
U1
U2
结论：并联电路用电器的电功率与电阻成反比。
在串联电路中电流处处相等，若电阻R1、R2的功率分别为P1、P2，则
1.下列关于电功率的说法中，正确的是（ 　 ）
A.电功率是表示电流做功多少的物理量
B.电功率是表示电流做功快慢的物理量
C.电功率大的用电器消耗电能一定多
D.电功率大的用电器工作时间一定短
练一练
随堂练习
六
B
2．某电视机的电功率是 150 W，每天使用3 h，一个月用电多少千瓦时 （按 30 天计算）
解：W = Pt = 0.15 kW×3 h×30 = 13.5 kW · h
答：一个月用电 13.5 kW · h。
3．一位电视记者在讲到某工厂上半年共节约电5000kW · h 的时候，手举一只理发用电吹风机说：“我这只电吹风是 500 瓦的，也就是 0.5 千瓦，这个工厂节省的电力可以开动 10 000 个这样的电吹风”。这位记者错在哪里
这位记者的说法混淆了电能和电功率的概念。
随堂练习
六
课堂小结
七
电功率
电功率
定义：表示电流做功的快慢
表达式：
P =
W
t
推导式：
P=I 2R
P =UI=
U2
R
额定电压和额定功率
电功率的测量：P=UI
电路中的总功率：P总=P1+P2+......+Pn
