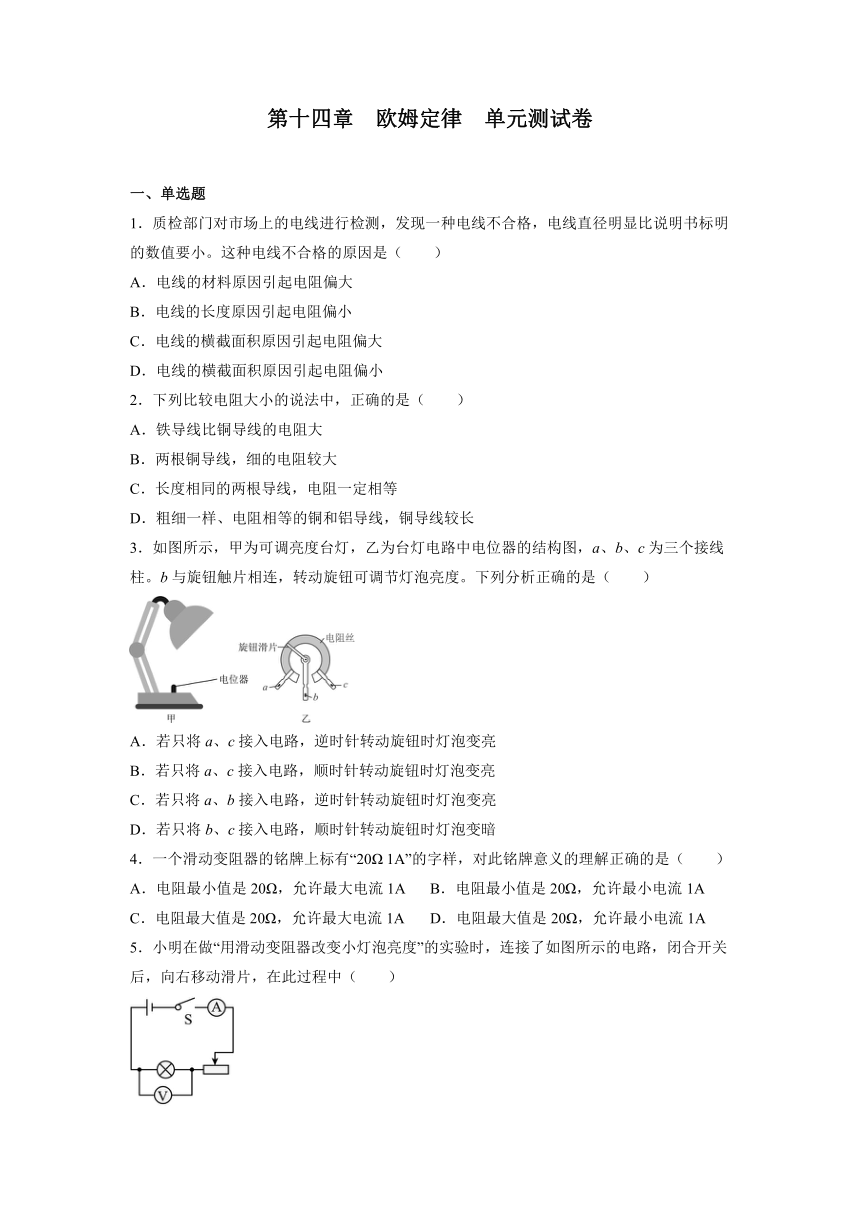

第十四章 欧姆定律 单元测试卷
一、单选题
1．质检部门对市场上的电线进行检测，发现一种电线不合格，电线直径明显比说明书标明的数值要小。这种电线不合格的原因是（　　）
A．电线的材料原因引起电阻偏大
B．电线的长度原因引起电阻偏小
C．电线的横截面积原因引起电阻偏大
D．电线的横截面积原因引起电阻偏小
2．下列比较电阻大小的说法中，正确的是（　　）
A．铁导线比铜导线的电阻大
B．两根铜导线，细的电阻较大
C．长度相同的两根导线，电阻一定相等
D．粗细一样、电阻相等的铜和铝导线，铜导线较长
3．如图所示，甲为可调亮度台灯，乙为台灯电路中电位器的结构图，a、b、c为三个接线柱。b与旋钮触片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、c接入电路，逆时针转动旋钮时灯泡变亮
B．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
C．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
4．一个滑动变阻器的铭牌上标有“20Ω 1A”的字样，对此铭牌意义的理解正确的是（　　）
A．电阻最小值是20Ω，允许最大电流1A B．电阻最小值是20Ω，允许最小电流1A
C．电阻最大值是20Ω，允许最大电流1A D．电阻最大值是20Ω，允许最小电流1A
5．小明在做“用滑动变阻器改变小灯泡亮度”的实验时，连接了如图所示的电路，闭合开关后，向右移动滑片，在此过程中（　　）
A．滑动变阻器的电阻变小 B．电压表示数变大
C．电流表示数变大 D．灯变暗
6．下列所示图象中，能正确表示导体中的电流与这段导体两端电压关系的是（　　）
A． B．
C． D．
7．对欧姆定律的理解，下列说法中错误的是（　　）
A．对同一导体，导体中的电流强度与这段导体两端电压成正比
B．在电压不变时，导体的电阻愈大，通过的电流则愈小
C．在相同电压时，导体的电阻与电流成反比
D．对同一导体，导体两端电压与通过电流的比值不变
8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6V，根据测量数据得到如图乙所示图像。则（　　）
A．分析图像可得：在电压一定时，导体的电阻与电流成反比
B．实验过程中，小明控制导体两端的电压为2.5V
C．将R从5Ω换成10Ω后，应将滑片P向左移
D．若定值电阻选用的最大阻值为20Ω，则滑动变阻器最大阻值不能小于20Ω
9．如图所示电路，闭合开关后，将滑动变阻器的滑片向右滑动的过程中（　　）
A．灯泡亮度变大 B．电流表示数变小
C．电压表示数变大 D．电压表示数不变

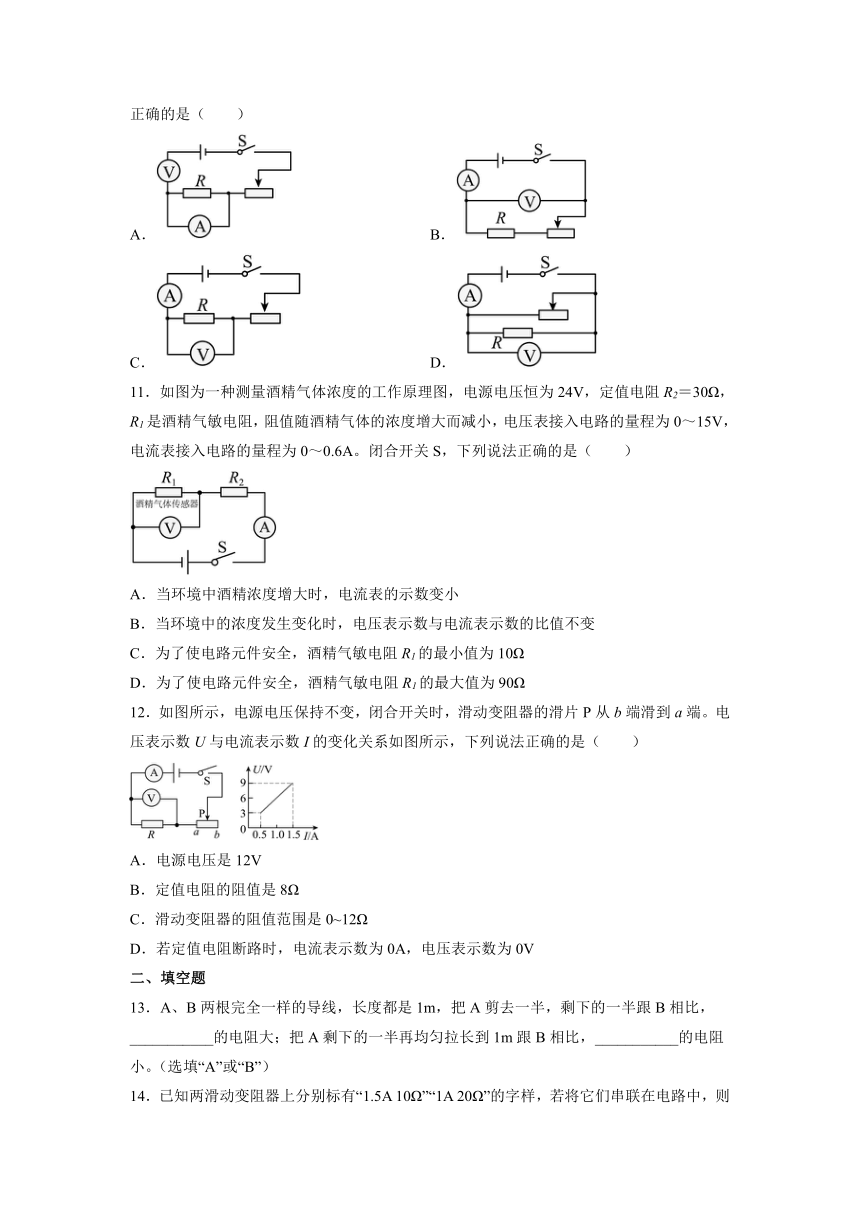

10．如图所示的是某位同学分别设计的用伏安法测电阻R的电路图，你认为下列电路图中正确的是（　　）
A． B．
C． D．
11．如图为一种测量酒精气体浓度的工作原理图，电源电压恒为24V，定值电阻R2＝30Ω，R1是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，电压表接入电路的量程为0～15V，电流表接入电路的量程为0～0.6A。闭合开关S，下列说法正确的是（　　）
A．当环境中酒精浓度增大时，电流表的示数变小
B．当环境中的浓度发生变化时，电压表示数与电流表示数的比值不变
C．为了使电路元件安全，酒精气敏电阻R1的最小值为10Ω
D．为了使电路元件安全，酒精气敏电阻R1的最大值为90Ω
12．如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端。电压表示数U与电流表示数I的变化关系如图所示，下列说法正确的是（　　）
A．电源电压是12V
B．定值电阻的阻值是8Ω
C．滑动变阻器的阻值范围是0~12Ω
D．若定值电阻断路时，电流表示数为0A，电压表示数为0V
二、填空题
13．A、B两根完全一样的导线，长度都是1m，把A剪去一半，剩下的一半跟B相比，___________的电阻大；把A剩下的一半再均匀拉长到1m跟B相比，___________的电阻小。（选填“A”或“B”）
14．已知两滑动变阻器上分别标有“1.5A 10Ω”“1A 20Ω”的字样，若将它们串联在电路中，则电路中允许通过的最大电流为 ______A；其中20Ω所代表的含义是：______。
15．给电动车充电时，电瓶相当于 ___________（选填“电源”或“用电器”），电瓶车在运动过程中将 __________能转化为 __________能，把车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶，这把车钥匙其实就是一个 ______，跨上电动车将右把手向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快。其实这右把手就相当于一只 _________。
16．某段导体两端的电压为3V时，通过它的电流为0.6A，则该导体的电阻为____Ω；若电压为6V，则通过的电流为____A，导体的电阻为____Ω；当导体两端的为零时，则该导体的电阻为____Ω。
17．“伏安法”测小灯泡电阻的实验中，小亮测得小灯泡的 图像如图所示。则小灯泡在的电压为2V时的电阻为_______Ω，实验中小灯泡电阻变化是由于受_______变化的影响。
18．一只小灯泡正常发光时电压为，通过它的电流为0.4A，现将该小灯泡接在的电源上，应串联一个______的电阻。
19．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_________，观察_________可以粗略地反映风力的大小。若要提高该装置反映风力大小的性能，可采取的方法是_________。
20．如图所示的电路中，电源电压不变，电阻R1=R3=20Ω。当断开开关S1和S2，电流表的示数为0.5A，电源电压是 ___________V；当闭合开关S1和S2时，电流表的示数为1.4A，则电阻R2的阻值为 ___________Ω。
21．如图，小江为停车场设计了一个记录车辆数的自动计数器，其简化电路如图甲所示，其中R1是光敏电阻，当汽车挡住了射向R1的红外线时，R1的电阻会变小为20，这时自动计数器计数一次，R2是定值电阻，已知电源电压为9V，某时段AB间的电压随时间变化的图像如图乙所示，则R2的阻值为________，R1有光源照射时的阻值为________。
三、实验题
22．如图所示是“探究影响导体电阻大小的因素”的实验电路，下表中给出可供选择的几种导体，分别用A、B、C、D四个字母表示。
（1）实验中，通过观察______可以判断导体的电阻大小，此处运用了______（选填“控制变量法”或“转换法”）；与通过观察灯泡亮度的变化相比，上述方案的优点是可直接读出电流大小，使实验结论更准确。由此可知，该实验中灯泡在电路中的主要作用是______；
导体代号 长度（m） 横截面积（mm2） 材料
A 0.6 0.4 镍络合金
B 1.0 0.4 镍络合金
C 0.6 0.6 镍络合金
D 0.6 0.6 锰铜
（2）分别将______和______两导体接入电路中进行实验，可探究导体的电阻大小与长度的关系；
（3）实验结束后，小组用电源、灯泡、导线、开关和灯丝组成如下图所示的电路，闭合开关，小灯泡发光；再用酒精灯对灯丝加热，会发现灯泡亮度变_____（选填“亮”或“暗”），原因是钨丝的温度升高，其电阻变_____。
23．图甲是“探究电流与电压的关系”的实验装置，电源电压4.5V恒定不变，滑动变阻器规格为“40Ω；2A”。
（1）请用笔画线代替导线。在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示数变小________；
（2）连接好电路闭合开关后，移动滑片，发现电压表无示数，电流表有示数，则出现该故障的原因可能是电阻R_________（选填“断路”或“短路”）；
（3）排除故障后，改变滑片位置，记录实验数据如表2，当电压表示数为1.5V时，电流表示数如图乙所示，为_________A，根据表2中数据可归纳得出结论：导体电阻一定时，通过导体的电流与导体两端的电压成_________比；
表2
电压U/V 0.5 1.0 1.5 2.0 2.5 3.0
电流I/A 0.10 0.20 0.40 0.50 0.60
（4）为了进一步探究电流与电阻的关系，某实验小组的同学又找来10Ω、15Ω、20Ω的定值电阻继续实验，根据实验数据画出I-R图象如图丙所示。实验过程中，将定值电阻由10Ω更换为15Ω后，闭合开关，应向_________（选填“左”或“右”）移动滑片，使电压表示数为_________V时，读出电流表的示数。接着，有同学又找来50Ω的电阻继续实验，发现无法完成实验，于是小组的同学提出，可将电压表的示数控制为不低于_________V，就可以将以上电阻全部用上，顺利完成实验。
24．小聪同学用伏安法测电阻，实验电路图如图甲所示。
（1）该实验的原理是_________；
（2）连接电路时开关应该_________，滑动变阻器滑片P应置于_________（选填“A”或“B”）端；
（3）假如小聪同学用完好的器材按如图甲所示实验电路图连接电路，实验时正确操作，“试触”时发现电流表的指针偏转很小的角度，不方便读数，其原因可能是：__________；
（4）小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx= ______ Ω；
（5）另一小组的同学在测量小灯泡的电阻时，通过调节滑动变阻器滑片，让电压逐次下调，小灯泡变暗直至完全不发光，测量数据如下表所示：
实验次数 1 2 3 4 5 6 7
电压U/V 2.5 2.1 1.7 1.3 0.9 0.5 0.1
电流I/A 0.30 0.26 0.24 0.21 0.19 0.16 0.05
分析实验数据可知，小灯泡的电阻值变_____（选填“大”或“小”），处理数据时能不能求平均值？_____，原因是______。
四、计算题
25．如图，电源两端电压保持不变，电阻R1阻值为。闭合开关后，电流表的示数为，电流表的示数为。求：
（1）电源两端电压U；
（2）通过电阻R2的电流；
（3）电阻R2的阻值。
26．小明设计了一个用电表的示数变化反映环境温度变化的电路。其电路原理如甲所示，电源电压保持不变，R1是定值电阻，阻值为20Ω。电压表量程为0～3V，电流表的量程为0~0.6A。R0是热敏电阻，允许通过它的电流最大为0.24A，其阻值随环境温度变化的关系图像如图乙所示。闭合开关S后，当环境温度为40℃时，此时电压表的示数为2V。求：
（1）通过R0的电流；
（2）电源电压；
（3）为了保证电路安全，此电路能反映的环境温度变化范围。
参考答案
1．C
2．D
3．C
4．C
5．D
6．A
7．C
8．C
9．B
10．C
11．C
12．C
13．B B
14．1 滑动变阻器的最大阻值为20Ω
15．用电器 电 机械 开关 变阻器
16．5 1.2 5 5
17．8 温度
18．10
19．滑动变阻器 灯泡亮度 在电路中串联一个电流表
20．20 50
21．40 80
22．电流表的示数 转换法 保护电路 A B 暗 大
23． 短路 0.3 正 右 2 2.5
24． 断开 B 电流表量程选大了 8 小 不能 灯泡的电阻随温度的变化而变化
25．（1）9V；（2）0.3A；（3）30Ω
26．（1）0.2A；（2）6V；（3）20℃~50℃
