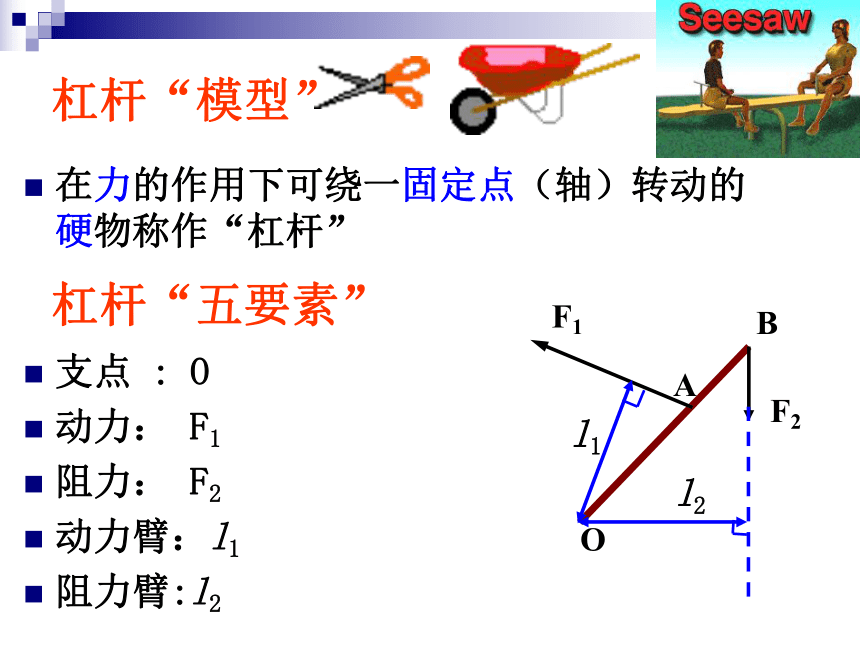

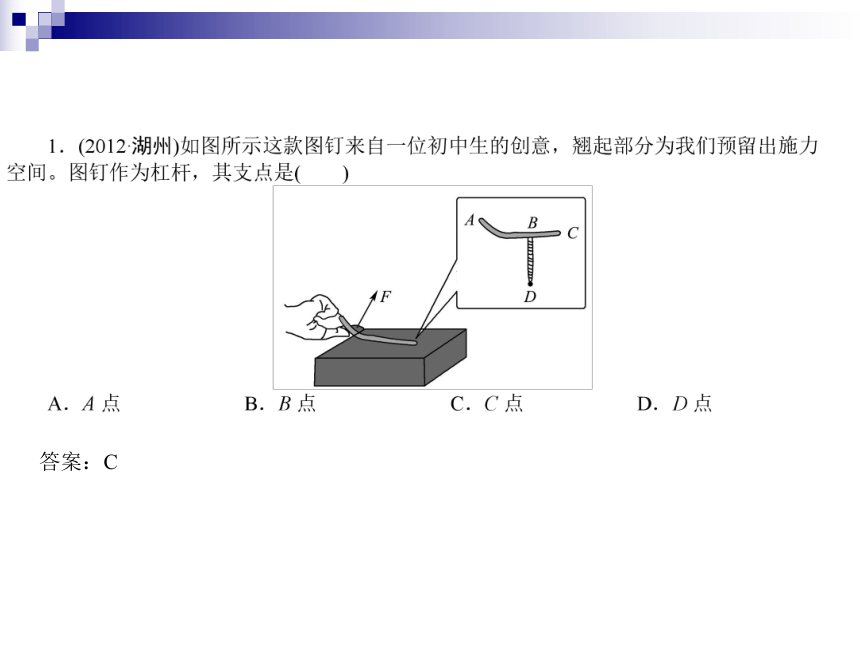

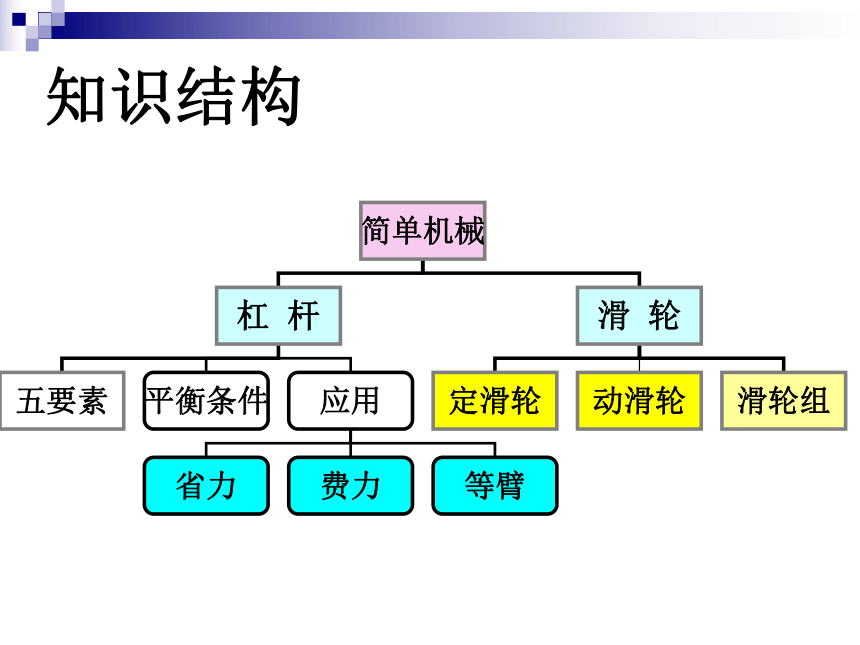

课件42张PPT。《杠杆 滑轮》 知识复习知识结构答案：C杠杆“模型”在力的作用下可绕一固定点（轴）转动的硬物称作“杠杆” 杠杆“五要素”支点 : O
动力： F1
阻力： F2
动力臂：l1

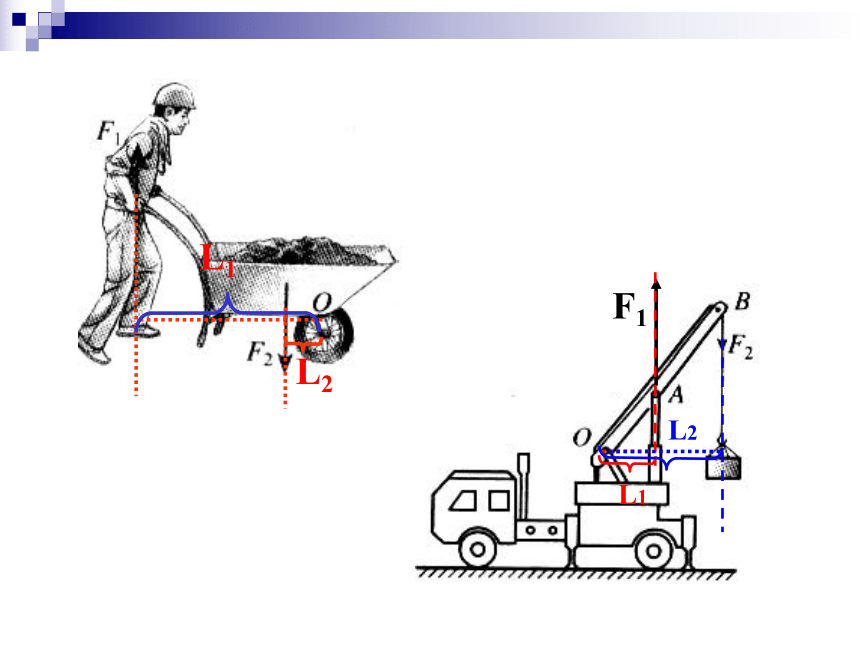

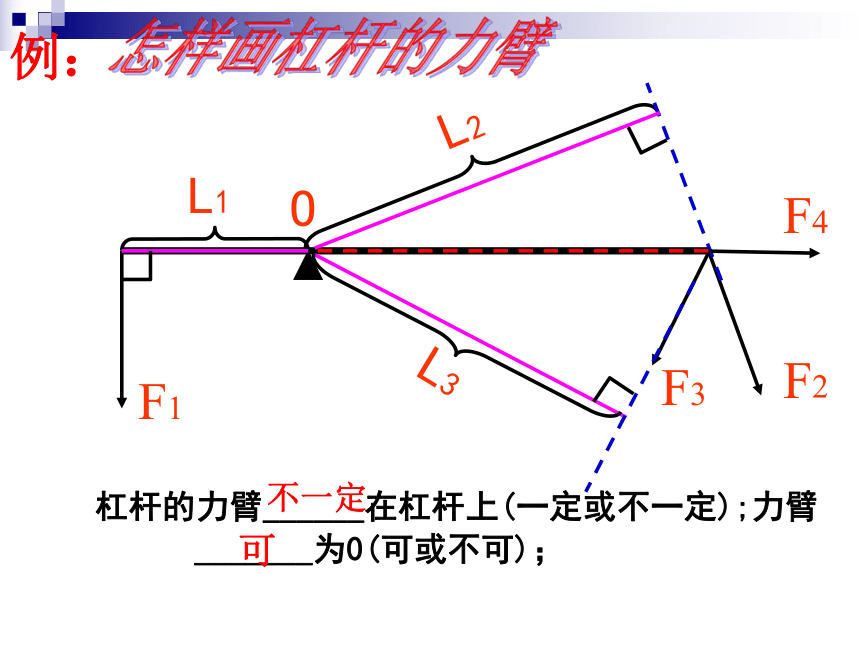

阻力臂:l2怎样画杠杆的力臂例：F1OL1L2F3F2L3 杠杆的力臂______在杠杆上(一定或不一定);力臂
_______为0(可或不可)；不一定可F4

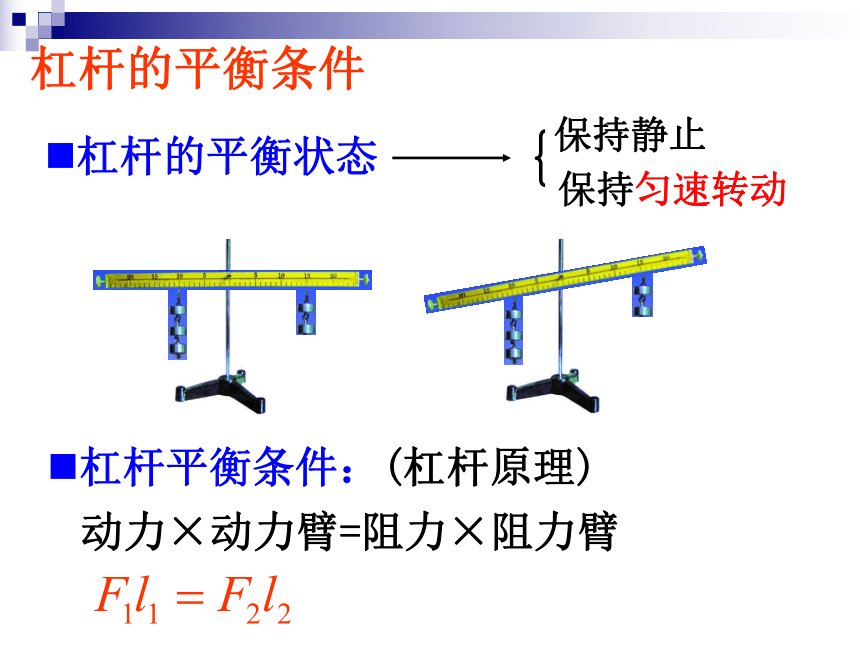

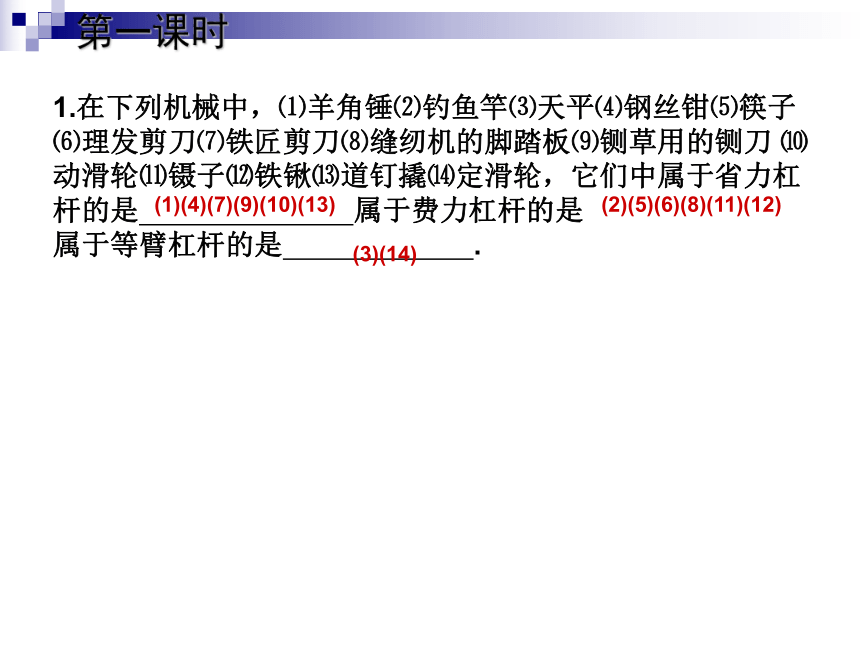

L1L2杠杆的平衡条件杠杆的平衡状态杠杆平衡条件：(杠杆原理)动力×动力臂=阻力×阻力臂1.在下列机械中，⑴羊角锤⑵钓鱼竿⑶天平⑷钢丝钳⑸筷子⑹理发剪刀⑺铁匠剪刀⑻缝纫机的脚踏板⑼铡草用的铡刀 ⑽动滑轮⑾镊子⑿铁锹⒀道钉撬⒁定滑轮，它们中属于省力杠杆的是 属于费力杠杆的是 属于等臂杠杆的是 .

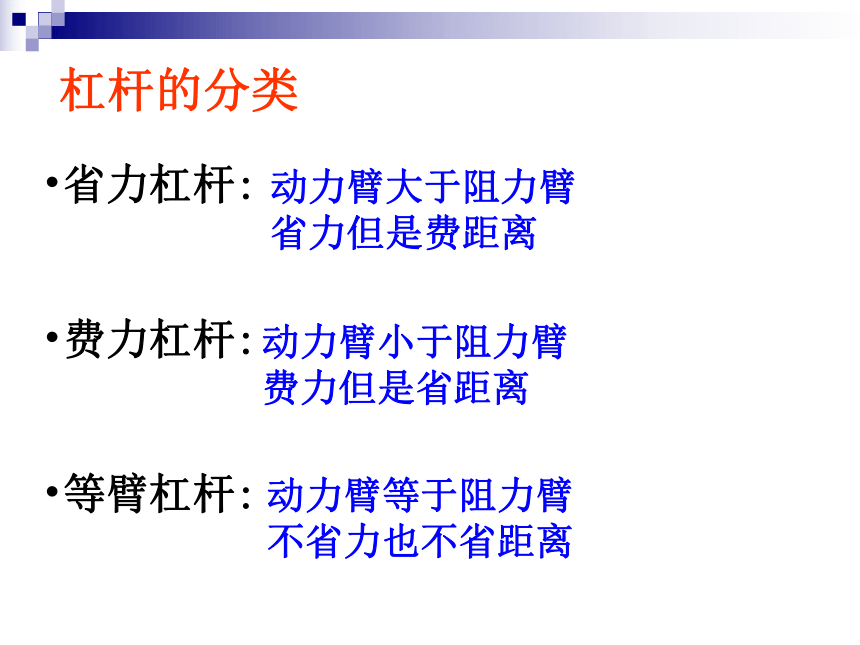

(1)(4)(7)(9)(10)(13)(2)(5)(6)(8)(11)(12)(3)(14)第一课时杠杆的分类 动力臂大于阻力臂
省力但是费距离动力臂小于阻力臂
费力但是省距离动力臂等于阻力臂
不省力也不省距离省力杠杆:
费力杠杆:
等臂杠杆:

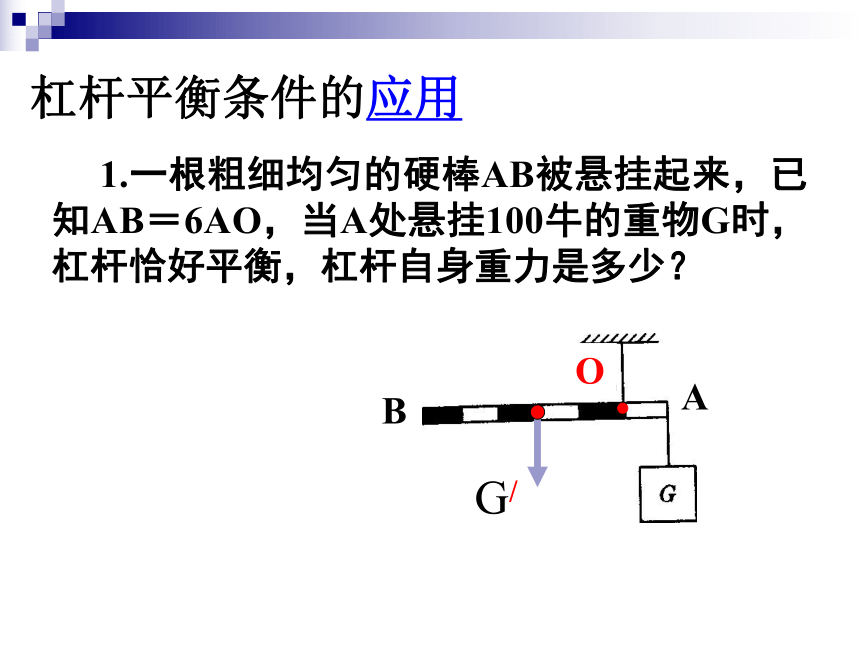

杠杆平衡条件的应用【解析】因为力与力臂成正比，两方法的动力臂均为阻力臂的两倍，阻力相等，则动力也相等，所以本题应选D。
答案：D
2012?白银）如图所示，在A点分别作用的四个力中，不能使杠杆处于平衡状态的力是 _________ ，能使杠杆处于平衡状态的最小的力是 _________ ． 2.如图，握住弹簧秤缓慢地沿图中虚线自位置1移动到位置2，并保持杠杆始终水平平衡，则弹簧秤的读数如何变化? 7、 如图所示，用一根自重可以忽略不计的撬棒撬动石块。若撬棒C点受到石块的压力是1500N，且AB＝1.5m，BC＝0.3m,CD=0.2m，则要撬动石块所用力应不小于（提示：注意考虑作用在A点动力的方向） （ ） A．500N B．300N C．200N D．150N D如图所示施力时，动力F/多大？F/F8、如图所示杠杆，在A端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（ ）
A．大小不变
B．由小变大
C．先变大后变小
D．先变小后变大
G 9、如图所示杠杆，在A端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（ ）
A．大小不变
B．由小变大
C．先变大后变小
D．先变小后变大
10、 如图所示杠杆，在A端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（ ）
A．大小不变
B．由小变大
C．先变大后变小
D．先变小后变大
知识结构（2010年浙江杭州）某人用100牛的力提起了350牛的重物，那么他可能使用了（ ）
A．一个定滑轮 B．一个动滑轮．
C．一个定滑轮和一个动滑轮组成的滑轮组 D．一支杠杆题型一、考察定滑轮、动滑轮及滑轮组基本特点1、三个不同位置时的拉力分别是F1、F2、F3，则它们的大小关系是F1_____ F2____ F3。这证明使用定滑轮不能改变力的______ ，只能改变力的 ____________ 。 ==大小方向如图所示，物体重80N，每个动滑轮重10N，要使物体匀速上升1米，则拉力F为_____ N，绳子自由端应拉出 ______ 米，若忽略动滑轮重力，则拉力至少应________ N，绳子自由端应拉出 _______米。（忽略绳重和摩擦）254204题型二、利用平衡力判断力的大小：如上左图所示，物体B重30N，若物体Ａ在水平桌面上做匀速直线运动，则Ａ与水平桌面间的摩擦力是_______Ｎ．(不计动滑轮重及绳子与轮的摩擦)
15如上右图所示，物体A重20N，滑轮重1N，绳重不计，弹簧秤示数为25N，则物体B的重为_________N。A对地面压力______128N题型三、水平拉物体物体的情况：F=1/n f ,s=ns物 (s物:物体在水平地面上移动的距离)1．用如图所示的机械拉着重500N的物体在水平地面上匀速运动，物体受到的摩擦力为120N，绳子末端的水平拉力为 ______N；当绳子自由段移动6米，则物体移动 _______米；若物体的速度是1cm/s，则绳子自由端的速度是 ______cm/s4023如图6所示，不计动滑轮的质量及转动摩擦，当竖直向上的力F=10N时，恰能使重物G匀速上升，则重物G=_____，绳固定端拉力为_____ ，重物上升10cm，力F向上移动_________ 。 5N5N5cm题型四、直接拉动滑轮： 竖直拉物体：F=nG；水平拉物体：F=nf如图4所示，Ｇ为200N，滑轮重40N，则A处细绳上的受力为____D处向上拉力F应为______．如果F向上移动3m, 则物体上升 m200N440N62．如图5所示，物体在拉力F的作用下以2m/s的速度匀速运动，物体重100N，受到的摩擦力大小为30N，则F= ______N，10s后F移动的距离为________m.6010题型五、设计滑轮组请在图1中画出用滑轮组提升水桶最省力的绕绳方2．如图所示，小强要用滑轮组吊起箱子，请你用笔画线帮他组装一个向下拉绳的滑轮组。3.细绳最大承受拉力50N，匀速提升160N的重物，至少需要几个滑轮？如何装配？画出装配图（不计滑轮重和摩擦）F=G/4绳子绕法：
奇动偶定特点:既省力又可以改变力的方向偶定奇动n起头位置滑轮组斜面（2011年中考·福建福州卷）如图所示，在“测滑轮组机械效率”实验中，物体重为5.4N。
（1）实验时要竖直向上且＿＿＿＿拉动弹簧测力计。若物体上升高度为10cm，此时弹簧测力计的示数如图中所示，是＿＿＿＿＿N，则滑轮组的机械效率是＿＿＿＿＿。
（2）若仅增加物体的重量，该滑轮组的机械效率将＿＿＿＿（选填“增大”、“减小”或“不变”）。（不计摩擦）（2012重庆）用如图所示滑轮组匀速提升重为200N的物体，人对绳的拉力为125N，不计绳重和摩擦，滑轮组的机械效率为 。如果人的体重为600N，拉动过程中绳始终未断裂，他用此滑轮组能提升的最大物重为 。2010重庆綦江）如图所示的简单机械，忽略各种摩擦及杠杆和滑轮的重力，当提起相同重物时，最省力的是（ ）2011年中考·甘肃天水卷）在探究“影响斜面机械效率的因素”的实验中，小刚猜想斜面的机械效率可能跟斜面的倾斜程度有关，小明猜想可能跟斜面的粗糙程度有关。于是他们将一块长木板的一端垫高，构成长度一定，高度可调的斜面，用弹簧测力计拉着同一木块沿斜面匀速向上运动，如图所示。（1）在第3次实验中，斜面的机械效率为________；
（2）分析第1、2、3次实验数据，可以得出的结论是________________________；
（3）在第3、4次实验中，选用玻璃和棉布作为斜面的材料，是为了改变_________；
（4）小刚和小明在实验中发现，斜面材料相同时，斜面倾角越大，越______（填“省力”或“费力”）。当斜面粗糙程度相同时，斜面的倾斜程度越大 （2011年中考·安徽省卷）某实验小组利用图示装置研究杠杆的机械效率，实验的主要步骤如下：
①用轻绳悬挂杠杆一端的O点作为支点，在A点用轻绳悬挂总重为G的钩码，在B点用轻绳竖直悬挂一个弹簧测力计，使杠杆保持水平；
②竖直向上拉动弹簧测力计缓慢匀速上升(保持O点位置不变)，在此过程中弹簧测力计的读数为F，利用刻度尺分别测出A、B两点上升的高度为h1、h2。
回答下列问题：
(1)杠杆机械效率的表达式为η=＿＿＿＿。(用已知或测量的物理量符号表示)
(2)本次实验中，若提升的钩码重一定，则影响杠杆机械效率的主要因素是:＿＿＿＿＿＿＿＿＿＿＿。
(3)若只将钩码的悬挂点由A移至C，O、B位置不变，仍将钩码提升相同的高度，则杠杆的机械效率将＿＿＿＿＿(选填“变大”、“变小”或“不变”)。2.（1） ×100% （2）杠杆的自重 （3）变大
