九年级 第十八章 电功率 18.1电能　电功【人教版九（全）物理精品课件】41页ppt

(共41张PPT)
人教版九（全）物理精品课件
统编版九年级全一册
教学目标
新知教学
教学引入
随堂练习
课堂小结
2022秋人教版九年级（全）物理同步精品课件
18.1 电能 电功

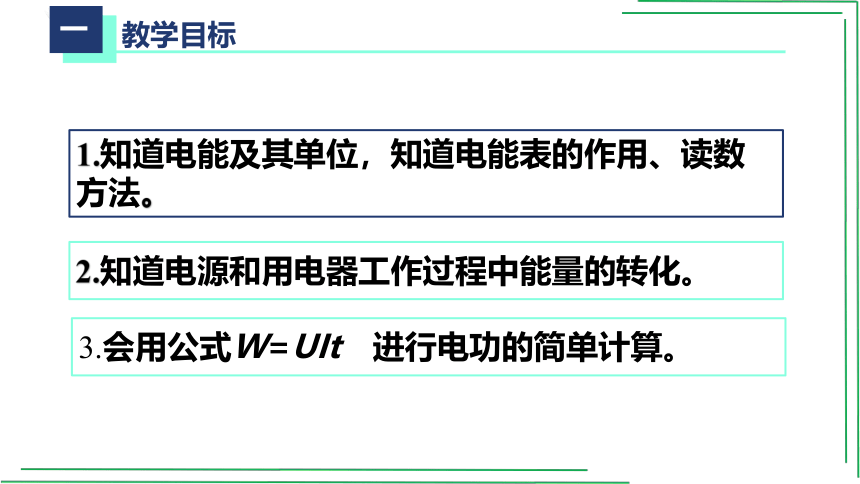

教学目标
一
1.知道电能及其单位，知道电能表的作用、读数方法。
2.知道电源和用电器工作过程中能量的转化。
3.会用公式W=UIt　进行电功的简单计算。
新课引入
二
想一想
你知道电能都从哪里来的吗？

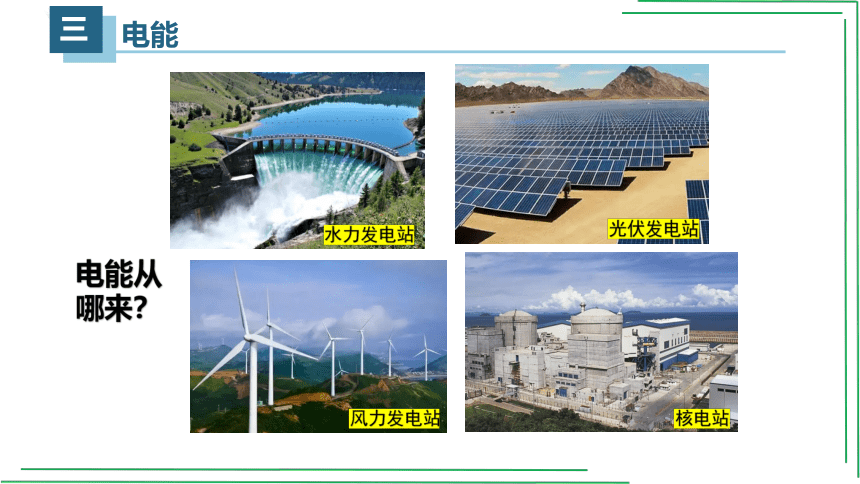

水力发电站
光伏发电站
风力发电站
核电站
电能从哪来？
电能
三
电能
三

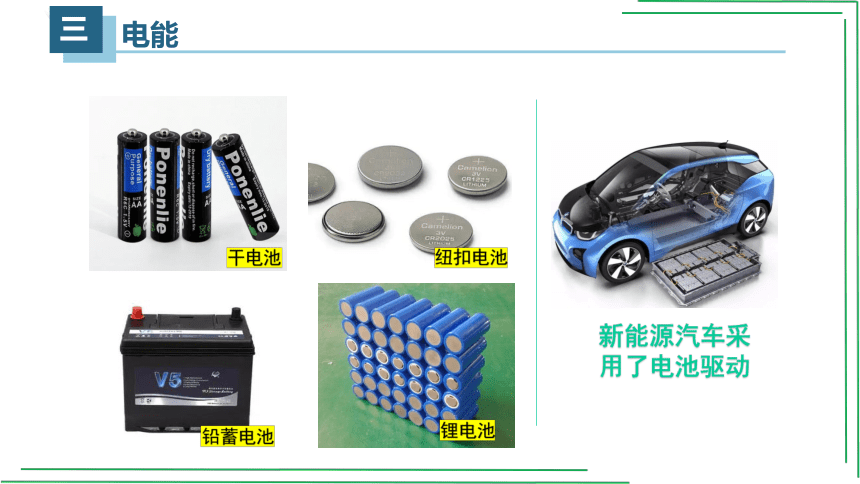

干电池
锂电池
纽扣电池
铅蓄电池
新能源汽车采用了电池驱动
电能

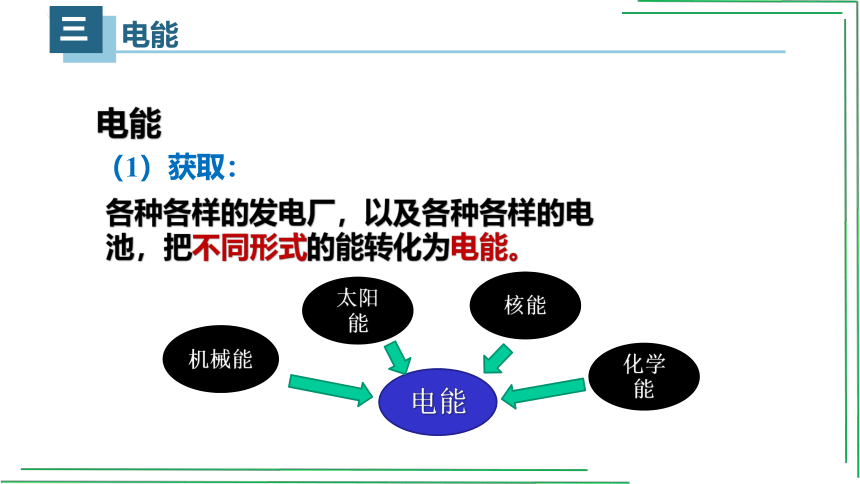

（1）获取：
各种各样的发电厂，以及各种各样的电池，把不同形式的能转化为电能。
核能
机械能
太阳能
化学能
电能
电能
三

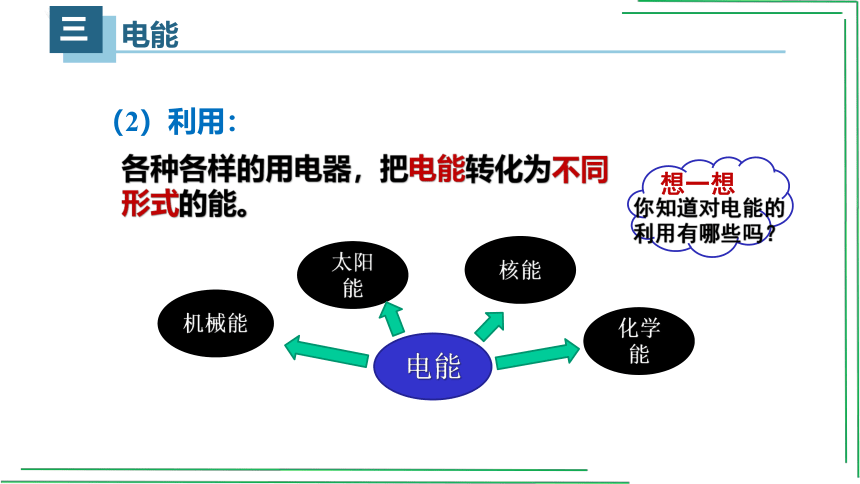

（2）利用：
各种各样的用电器，把电能转化为不同形式的能。
核能
机械能
太阳能
化学能
电能
想一想
你知道对电能的利用有哪些吗？

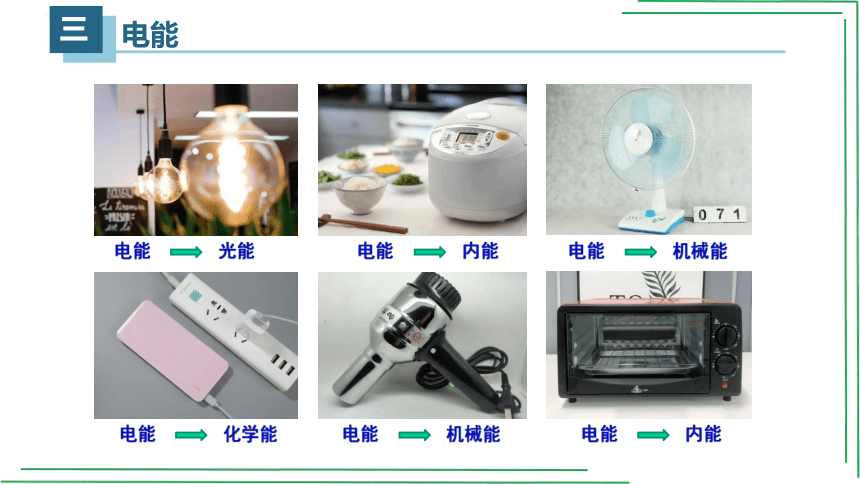

电能
三
电能
光能
电能
内能
电能
机械能
电能
内能
电能
机械能
电能
化学能
电能
三
（2）单位：
我们经常说的“度”，就是电能的单位，它的学名叫做千瓦时，符号是kW · h。
在物理学中，更常用的能量单位是焦耳，简称焦，符号是J。
1度=1千瓦时(kW·h)=3.6×106焦耳（J）
电能
三
思考一下
供电部门收费之前根据什么来确定用户所用的电量的？
电能
三
电能的计量
电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。
（1）认识电能表
电能
三
●“220 V” 表示这个电能表应该在220 伏的电路中使用。
●“10（20）A”表示这个电能表的标定电流为 10 A，额定最大电流为20 A。电能表工作时的电流不应超过额定最大电流。
●“50 Hz”表示
这个电能表在频
率为50 Hz的交流
电路中使用。
●“720 revs/
（kW · h）”表示
接在这个电能表上
的用电器，每消耗
1 kW · h的电能，
电能表上的转盘转
过 720 转。
计量单位
电能
三
电能
三
有一种电子式单向电能表已开始使用，期中没有转动的铝盘，靠内部的电子电路计算电能，读数由液晶板显示。
表示每消1kW·h的电能，指示灯闪烁3200次
电能
三
（2）电流表的读数
·计数器的示数前四位使整数，最后一位使小数。
·电流表前后两次示数之差，是这段时间内用电量的度数。
月初
电流表的示数为______kW·h
月底
电流表的示数为______kW·h
840.1
885.0
本月消耗电能=月底示数-月初示数
=840.1kW·h-885.0kW·h=44.9kW·h
电能
三
·电费的计算
本月消耗电能为44.9kW·h
如该地区每度电的电费为0.6元，则
本月应支付电费费用为：
电费=44.9kW·h×0.6元/（kW·h）=26.94元
电能
三
（2）各式各样的电能表
机械式电能表
IC卡电能表
电子式电能表
电能
三
电能
三
电能的计算
四
实验探究
（1）提出问题
电流做功的多少可能与哪些因素有关？
电流
电压
通电时间
电能
机械能
电流做功
转换法
（2）猜想与假设
电流做功的影响因素：
电流
电压
通电时间
控制变量法
电能的计算
四
（3）设计实验
【实验1】电流做功的多少与电压高低是否有关。
实验中控制电流I、通电时间t不变，改变电压的高低度，测量电流做功的多少。
电能的计算
四
原理分析
电流做功的多少
电能
机械能
高度h
电流做功
转换法
电能的计算
四
不同规格的电动机串联
电能的计算
四
初位置
末位置
初位置
观察钩码上升位置
电能的计算
四
观察电压表指针偏转角度
电能的计算
四
电压 上升高度
电动机1
电动机2
较大
较小
较大
较小
结论：在其他条件相同时，电压越高，电流做功越多。
电能的计算
四
（4）设计实验
【实验2】电流做功的多少与电流大小是否有关。
实验中控制电压U、通电时间t不变，改变电流的大小，测量电流做功的多少。
电能的计算
四
不同规格的电动机并联
电能的计算
四
初位置
末位置
初位置
观察钩码上升位置
电能的计算
四
观察电流表指针偏转角度
电能的计算
四
电流 上升高度
电动机1
电动机2
较小
较大
较小
较大
结论：在其他条件相同时，电流越大，电流做功越多。
电能的计算
四
电流在某段电路上所做的功，
跟这段电路两端的电压成正比；
跟电路中的电流成正比；
跟通电时间成正比。
电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
电能的计算
四
电功
电流流过用电器，把电能转化为其他形式能的过程，也就是电流做功的过程，所以，电流能够做功。
实质：电流做功的过程实际上就是电能转化为其他形式能量的过程，电流作了多少功就有多少电能转化为其他形式的能。也就是消耗了多少电能；获得了多少其他形式的能。
电功：电流所做的功。符号：W。
W＝UIt
1J＝1V·A·s
电能的计算
四
一只白炽灯接在220V的家庭电路中，通过它的电流为0.45A，使用1h
一只白炽灯接在220V的家庭电路中，通过它的电流为0.09A，使用1h
消耗电能:
消耗电能:
节能80%
电能的计算
四
3.56×105J
7.13×104J
热水器常识呢
电能的计算
四
【例题】有一只白炽灯接在220V的家庭电路中，通过它的电流为0.45A，计算这只灯使用1h，电流做了多少功？消耗的电能时多少？
解：1h=3600s
W＝UIt=220V×0.45A×3600s=3.56×105J
答：电流做功3.56×105J，消耗电能3.56×105J
小试牛刀
电能的计算
四
课堂小结
五
电能
电功
电能
单位：kW·h、度、J
电能的计算：电能表
各参数的计算
读数
电功的计算：W=UIt
能量的转化
谢谢
