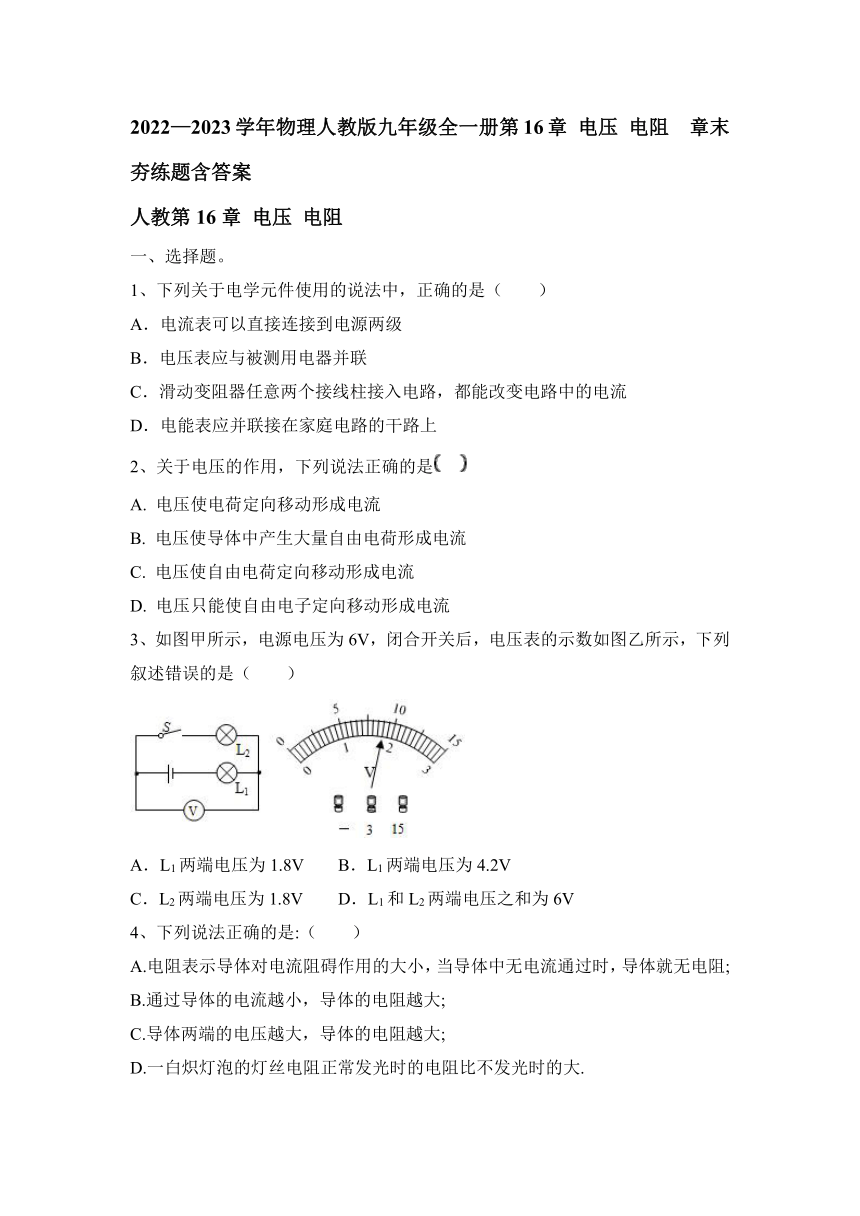

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 章末夯练题含答案

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 章末夯练题含答案
人教第16章 电压 电阻
一、选择题。
1、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
2、关于电压的作用，下列说法正确的是
A. 电压使电荷定向移动形成电流
B. 电压使导体中产生大量自由电荷形成电流
C. 电压使自由电荷定向移动形成电流
D. 电压只能使自由电子定向移动形成电流
3、如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（　　）
A．L1两端电压为1.8V B．L1两端电压为4.2V
C．L2两端电压为1.8V D．L1和L2两端电压之和为6V
4、下列说法正确的是:（　　）
A.电阻表示导体对电流阻碍作用的大小，当导体中无电流通过时，导体就无电阻;
B.通过导体的电流越小，导体的电阻越大;
C.导体两端的电压越大，导体的电阻越大;
D.一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大.

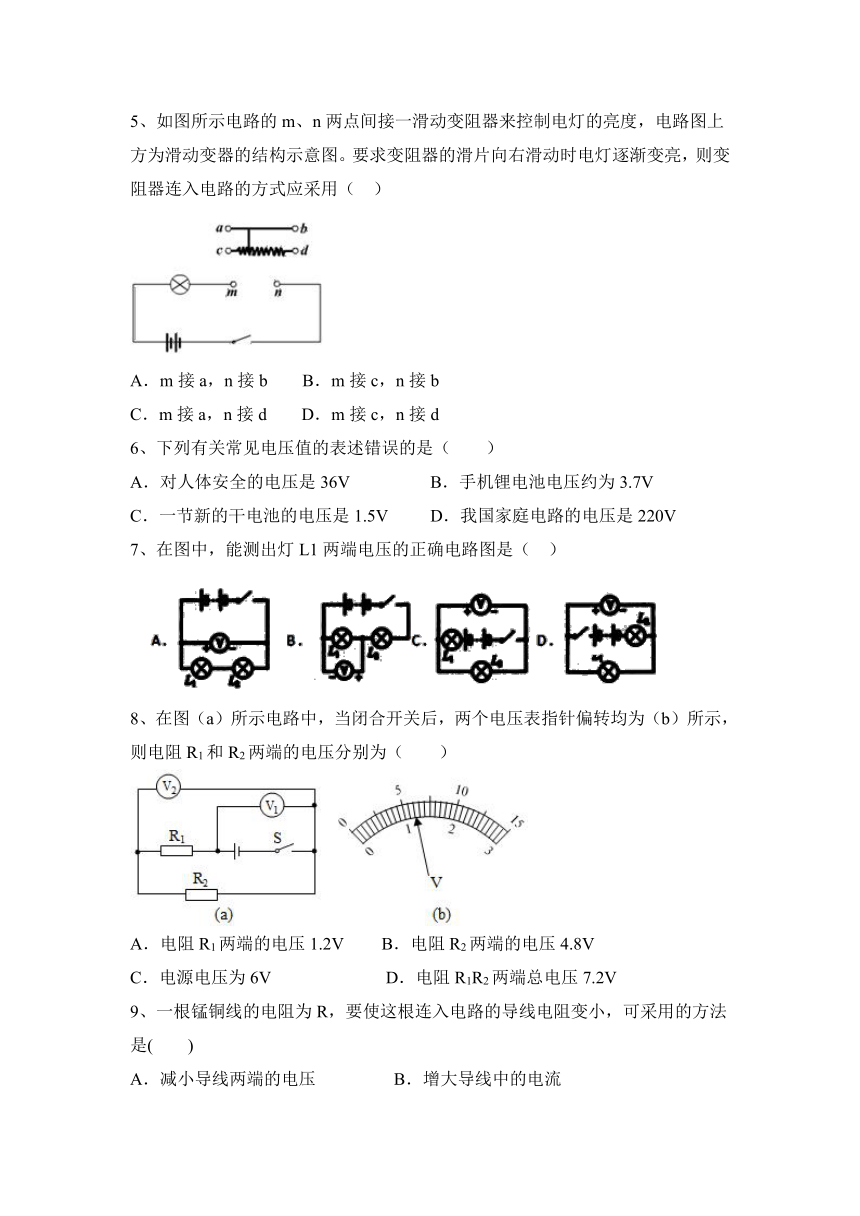

5、如图所示电路的m、n两点间接一滑动变阻器来控制电灯的亮度，电路图上方为滑动变器的结构示意图。要求变阻器的滑片向右滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（ ）
A．m接a，n接b B．m接c，n接b
C．m接a，n接d D．m接c，n接d
6、下列有关常见电压值的表述错误的是（　　）
A．对人体安全的电压是36V B．手机锂电池电压约为3.7V
C．一节新的干电池的电压是1.5V D．我国家庭电路的电压是220V
7、在图中，能测出灯L1两端电压的正确电路图是（ ）
8、在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．电阻R1两端的电压1.2V B．电阻R2两端的电压4.8V
C．电源电压为6V D．电阻R1R2两端总电压7.2V
9、一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是( )
A．减小导线两端的电压 B．增大导线中的电流
C．将导线对折后连入电路 D．将导线拉长后连入电路
10、如图所示，滑动变阻器以下四种接法中，滑片向右移动，连入电路中的电阻增大的是（ ）
11、如图所示的电路中a、b是电表，闭合开关要使电灯发光，则( )
A．a、b都是电流表 B．a、b都是电压表
C．a是电流表，b是电压表 D．a是电压表，b是电流表
*12、下列关于电压的说法正确的是( )
A．对人体的安全电压是36 V
B．电压的单位只有伏特、毫伏
C．任何一节新干电池的电压都是1.5 V
D．发电厂提供的电压是220 V
13、如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
14、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是:（ ）
A．将导线拉长后使用 B.将导线对折后使用;
C. 给导线加热; D.改变导线中的电流.
15、若将上题中滑动变阻器A、C接线柱间所连接的导线改接在B、D接线柱，如图所示，则当滑片P向右移动时，连入电路的电阻将（ ）
A. 变大 B. 变小 C. 不变 D. 都有可能
二、填空题。
16、如图所示是一位同学为连接的电路。请指正他的连接中的三个错误并加以纠正。
（1）_________________________________________________；
（2）_________________________________________________；
（3）_________________________________________________。
17、如图所示，若电源电压为20 V不变，闭合开关发现，电压表V1的示数为12 V，电压表V2的示数为15 V，则L1、L2、L3三灯两端的电压分别是___________、________、____________。
18、根据材料的导电性能，材料可以分为 、半导体以及绝缘体三大类，其中 不容易导电。
19、图中所示电阻箱的示数是______Ω。
20、如图所示，是小华家里自来水表的表盘，其示数为________m3，如果自来水公司收费标准为2元/吨，且这些水全部被小华家使用，她家应向自来水公司交费________元。
21、小明按图所示连接了电路，电压表和灯L1并联，测得灯L1两端的电压为U1．现在他想改测灯L2的电压U2，小红告诉他：只须保持B点不动，将电压表接A的一端改接C点即可。这种做法_____________（选填“可靠”或“不可靠”），原因是_________________ 。
22、如图甲所示,当开关S由接点A转到接点B时,电压表示数变化如图乙所示,则灯泡L2两端的电压是　　　　 V,电源电压是　　　　 V。
三、作图题。
23、按图甲所示的电路图,将图乙中的实物用笔画线代替导线连接起来,要求导线不交叉。(开关闭合后,甲图中V1示数是1.8 V,V2示数是3 V)
四、实验题。
24、为探究影响电阻大小的因素，甲同学利用同一种合金材料制成的a、b、c 三条电阻丝进行实验，a、b 长度相同，b、c粗细相同，实验电路如图1所示。连接电路，分别接通a、b、c，闭合开关，电流表的三次示数如图2所示，根据示数可以得出以下结论：
(1)比较a、b两电阻丝接入电路时的电表示数，可以得出电阻大小跟导体的______________有关。
(2)比较b、c两电阻丝接入电路时的电表示数，可以得出电阻大小跟导体的________有关。
(3)由实验可以得出：三条电阻丝的阻值从大到小的关系是________________。
25、物理课上，同学们对串联和并联电路的电压规律进行了探究：
（一）小明小组的同学对串联电路的电压规律进行了探究：
UAB/V UBC/V UAC/V
2.4 1.4 3.8
（1）按图连接电路，在连接电路时，开关必须　 　。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是　 　或　 　。排除故障后，小明小组的同学们用电压表测出了L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。小明用上面的方法能否测出L2两端的电压：　 　，为什么：　 　。
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是　 　。改进方法
　 　。
（二）为探究串、并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干。
探究一　探究并联电路中电压的规律
（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。
（2）为使探究结论具有普遍意义，L1、L2应该选择　 　（选填“相同”或“不相同”）的小灯泡。
（3）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为　 　V．根据这组数据，该小组得出并联电路中电压的规律　 　。你认为实验的疏漏之处是　 　。
五、计算题。
26、在图（a）所示电路中，闭合开关s后，两个电压表指针偏转均为图（b）所示。求：
（1）电源电压。
（2）电阻R1和R2两端的电压。
27、在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 章末夯练题含答案
人教第16章 电压 电阻
一、选择题。
1、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
【答案】B
2、关于电压的作用，下列说法正确的是
A. 电压使电荷定向移动形成电流
B. 电压使导体中产生大量自由电荷形成电流
C. 电压使自由电荷定向移动形成电流
D. 电压只能使自由电子定向移动形成电流
【答案】C
3、如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（　　）
A．L1两端电压为1.8V B．L1两端电压为4.2V
C．L2两端电压为1.8V D．L1和L2两端电压之和为6V
【答案】A
4、下列说法正确的是:（　　）
A.电阻表示导体对电流阻碍作用的大小，当导体中无电流通过时，导体就无电阻;
B.通过导体的电流越小，导体的电阻越大;
C.导体两端的电压越大，导体的电阻越大;
D.一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大.
【答案】D
5、如图所示电路的m、n两点间接一滑动变阻器来控制电灯的亮度，电路图上方为滑动变器的结构示意图。要求变阻器的滑片向右滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（ ）
A．m接a，n接b B．m接c，n接b
C．m接a，n接d D．m接c，n接d
【答案】C
6、下列有关常见电压值的表述错误的是（　　）
A．对人体安全的电压是36V B．手机锂电池电压约为3.7V
C．一节新的干电池的电压是1.5V D．我国家庭电路的电压是220V
【答案】D
7、在图中，能测出灯L1两端电压的正确电路图是（ ）
【答案】D
8、在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．电阻R1两端的电压1.2V B．电阻R2两端的电压4.8V
C．电源电压为6V D．电阻R1R2两端总电压7.2V
【答案】C
9、一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是( )
A．减小导线两端的电压 B．增大导线中的电流
C．将导线对折后连入电路 D．将导线拉长后连入电路
【答案】C
10、如图所示，滑动变阻器以下四种接法中，滑片向右移动，连入电路中的电阻增大的是（ ）
【答案】B
11、如图所示的电路中a、b是电表，闭合开关要使电灯发光，则( )
A．a、b都是电流表 B．a、b都是电压表
C．a是电流表，b是电压表 D．a是电压表，b是电流表
【答案】C
*12、下列关于电压的说法正确的是( )
A．对人体的安全电压是36 V
B．电压的单位只有伏特、毫伏
C．任何一节新干电池的电压都是1.5 V
D．发电厂提供的电压是220 V
【答案】C
13、如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
【答案】D
14、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是:（ ）
A．将导线拉长后使用 B.将导线对折后使用;
C. 给导线加热; D.改变导线中的电流.
【答案】D
15、若将上题中滑动变阻器A、C接线柱间所连接的导线改接在B、D接线柱，如图所示，则当滑片P向右移动时，连入电路的电阻将（ ）
A. 变大 B. 变小 C. 不变 D. 都有可能
【答案】C
二、填空题。
16、如图所示是一位同学为连接的电路。请指正他的连接中的三个错误并加以纠正。
（1）_________________________________________________；
（2）_________________________________________________；
（3）_________________________________________________。
【答案】（1）电压表应并联到L1两端
（2）选错量程，应选用0--3V的量程
（3）电压表的正负接线柱接反，电流应从正接线柱流入，从负接线柱流出
17、如图所示，若电源电压为20 V不变，闭合开关发现，电压表V1的示数为12 V，电压表V2的示数为15 V，则L1、L2、L3三灯两端的电压分别是___________、________、____________。
【答案】5 V 7 V 8 V
18、根据材料的导电性能，材料可以分为 、半导体以及绝缘体三大类，其中 不容易导电。
【答案】导体 绝缘体
19、图中所示电阻箱的示数是______Ω。
【答案】624
20、如图所示，是小华家里自来水表的表盘，其示数为________m3，如果自来水公司收费标准为2元/吨，且这些水全部被小华家使用，她家应向自来水公司交费________元。
【答案】1123.2，2246.4
21、小明按图所示连接了电路，电压表和灯L1并联，测得灯L1两端的电压为U1．现在他想改测灯L2的电压U2，小红告诉他：只须保持B点不动，将电压表接A的一端改接C点即可。这种做法_____________（选填“可靠”或“不可靠”），原因是_________________ 。
【答案】不可靠
改接后，电流从电压表的负接线柱流入，从正接线柱流出
22、如图甲所示,当开关S由接点A转到接点B时,电压表示数变化如图乙所示,则灯泡L2两端的电压是　　　　 V,电源电压是　　　　 V。
【答案】4　6
三、作图题。
23、按图甲所示的电路图,将图乙中的实物用笔画线代替导线连接起来,要求导线不交叉。(开关闭合后,甲图中V1示数是1.8 V,V2示数是3 V)
【答案】如图所示：
四、实验题。
24、为探究影响电阻大小的因素，甲同学利用同一种合金材料制成的a、b、c 三条电阻丝进行实验，a、b 长度相同，b、c粗细相同，实验电路如图1所示。连接电路，分别接通a、b、c，闭合开关，电流表的三次示数如图2所示，根据示数可以得出以下结论：
(1)比较a、b两电阻丝接入电路时的电表示数，可以得出电阻大小跟导体的______________有关。
(2)比较b、c两电阻丝接入电路时的电表示数，可以得出电阻大小跟导体的________有关。
(3)由实验可以得出：三条电阻丝的阻值从大到小的关系是________________。
【答案】横截面积 长度 Ra＞Rb＞Rc
25、物理课上，同学们对串联和并联电路的电压规律进行了探究：
（一）小明小组的同学对串联电路的电压规律进行了探究：
UAB/V UBC/V UAC/V
2.4 1.4 3.8
（1）按图连接电路，在连接电路时，开关必须　 　。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是　 　或　 　。排除故障后，小明小组的同学们用电压表测出了L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。小明用上面的方法能否测出L2两端的电压：　 　，为什么：　 　。
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是　 　。改进方法
　 　。
（二）为探究串、并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干。
探究一　探究并联电路中电压的规律
（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。
（2）为使探究结论具有普遍意义，L1、L2应该选择　 　（选填“相同”或“不相同”）的小灯泡。
（3）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为　 　V．根据这组数据，该小组得出并联电路中电压的规律　 　。你认为实验的疏漏之处是　 　。
【答案】
（一）（1）断开； （2）L1短路；L2断路；
（3）不能；电压表的正负接线柱接反了；
（4）实验次数太少存在偶然性；换用不同规格的灯泡进行多次实验再得出结论；
（二）（1）如图：
（2）不相同；
（3）2.6；并联电路两端的总电压和各支路两端的电压相等；应更换不同规格的灯泡，在并联电路中多次实验。
五、计算题。
26、在图（a）所示电路中，闭合开关s后，两个电压表指针偏转均为图（b）所示。求：
（1）电源电压。
（2）电阻R1和R2两端的电压。
【答案】（1）电源电压为6V；
（2）电阻R1和R2两端的电压分别为4.8V和1.2V。
【详解】（1）由电路图知，灯R1和R2串联，电压表V1测电源电压，电压表V2测R2两端的电压；故电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是0～15V，分度值是0.5V，电压表V1示数UV1＝6V，则电源电压为6V；电压表V2量程是0～3V；
（2）电压表V2量程是0～3V，最小分度值是0.1V，电压表V2示数UV2＝1.2V，则R2两端的电压U2＝UV2＝1.2V；
由串联电路特点知，R1两端的电压U1＝UV1﹣UV2＝6V﹣1.2V＝4.8V。
27、在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
【答案】由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；
所以U1=U2=U=6V，
通过L1的电流为：
I1=I-I2=0.5A-0.4A=0.1A．
答：通过L1的电流为0.1A，L2两端的电压为6V．
【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流。
