第十八章 第2节 电功率
重点:
1 物理意义
2 利用公式计算

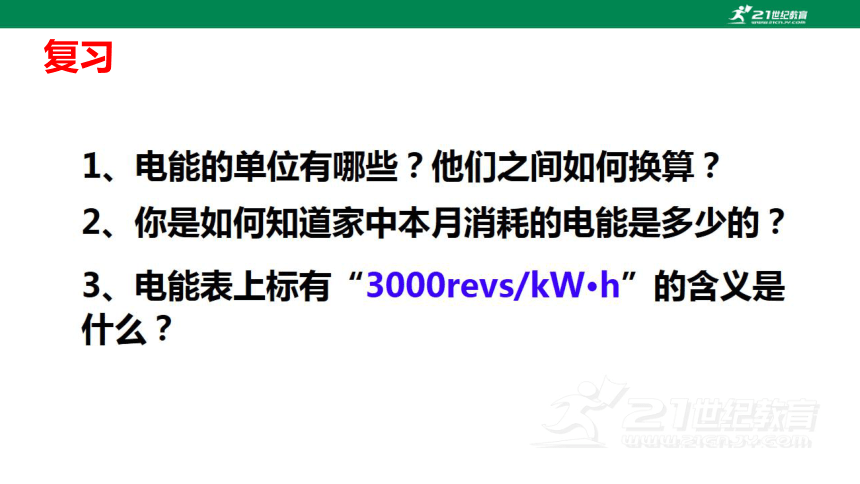

复习

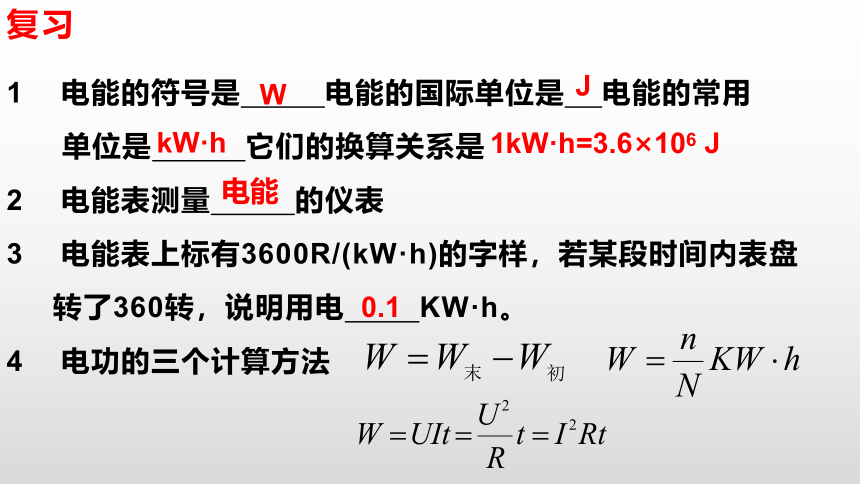

复习
1 电能的符号是 电能的国际单位是 电能的常用
单位是 它们的换算关系是
2 电能表测量 的仪表
3 电能表上标有3600R/(kW·h)的字样，若某段时间内表盘
转了360转，说明用电 KW·h。
4 电功的三个计算方法
W
J
kW·h
1kW·h=3.6×106 J
电能
0.1
：开课了

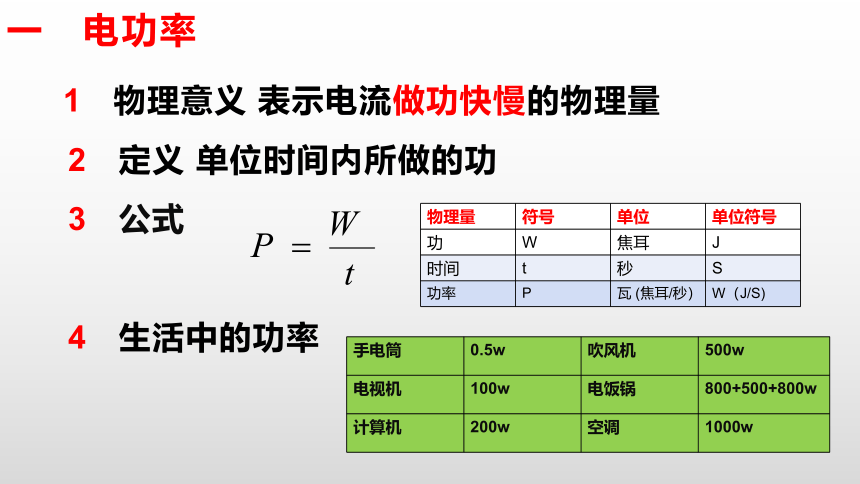

一 电功率
1 物理意义 表示电流做功快慢的物理量
2 定义 单位时间内所做的功
3 公式
4 生活中的功率
物理量 符号 单位 单位符号
功 W 焦耳 J
时间 t 秒 S
功率 P 瓦 (焦耳/秒） W（J/S)
手电筒 0.5w 吹风机 500w
电视机 100w 电饭锅 800+500+800w
计算机 200w 空调 1000w

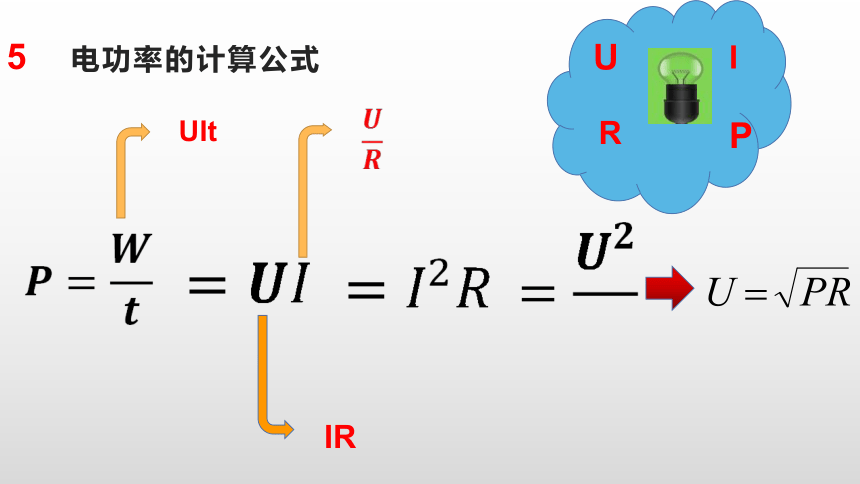

5 电功率的计算公式
U
I
R
P
UIt
IR
二 课堂练
1 物理意义∶表示的电流做功 的物理量
2 电功率的计算公式为
3 节能灯“40W”的数值意义∶
1s内电流做功 J（或1s内消耗电能 J）
4 若电功的单位“KW·h”,时间的单位是“h”, 电功率
的单位是
快慢
40
40
KW

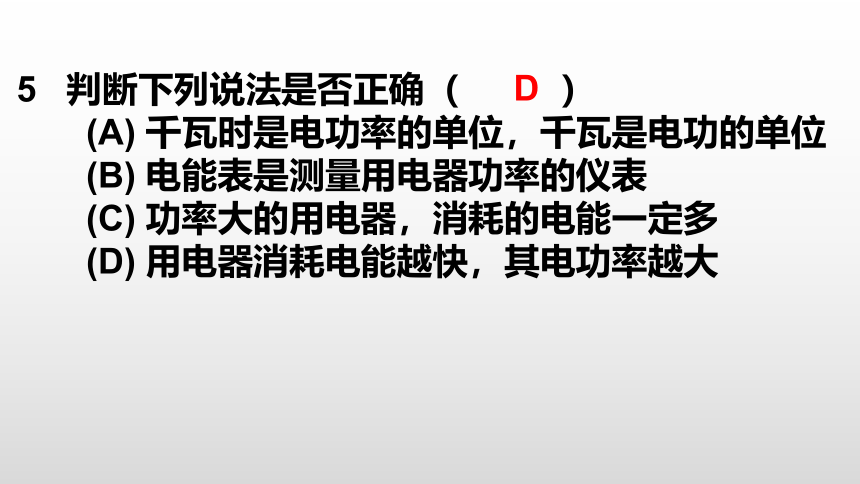

5 判断下列说法是否正确（ ）
(A) 千瓦时是电功率的单位，千瓦是电功的单位
(B) 电能表是测量用电器功率的仪表
(C) 功率大的用电器，消耗的电能一定多
(D) 用电器消耗电能越快，其电功率越大
D

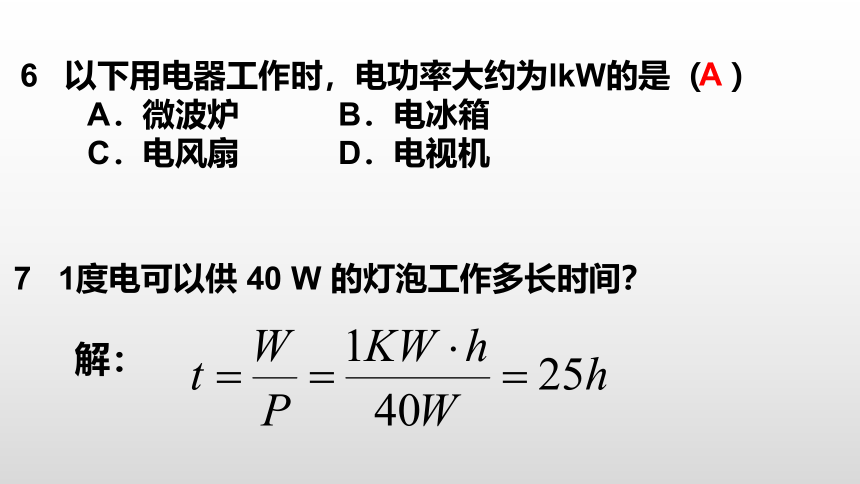

6 以下用电器工作时，电功率大约为lkW的是（ ）
A．微波炉 B．电冰箱
C．电风扇 D．电视机
A
7 1度电可以供 40 W 的灯泡工作多长时间？
解：
8 小明家的电能表如图，他关闭家里其它电器，只让电视机工作，他发现在10分钟内电能表的表盘转过60转，你能帮他得出电视机的电功率吗？
解：
9 小明家有一只电熨斗，接入220V的电路中工作时，通过的电流为4.5A，这只电熨斗的电功率多大？
10 一只电热水壶，接入220V的电路中工作时，电功率为880W，它正常工作时，电流是多少？
同一个电阻的功率
U
R
I
P
U
R
I
P
三 串联电路功率规律
U2
I
R1
P1
P2
U1
I
R2
（串联电路 电流相等 功率之比等于电压之比 等于电阻之比）
四 并联电路的功率规律
U
U
I1
I2
R1
R2
P1
P2
（并联电路 电压相等 功率之比等于电流之比 等于电阻反比）
课堂练习
1 电灯标有“220 v100w"字样，接在家庭电路中，通过的电流是（ ）,灯丝的电阻是（ ），某同学将它与一个定值电阻R串联在一起接在家庭电路中，灯泡的实际电压降为额定电压的90%，该灯的实际功率是（ ），该串联电阻的实际功率是（ ）（不考虑温度对电阻的影响，结果保留两位小数）
0.45A
484Ω
81W
9W
课堂练习
2 （多选）把标有“220V 100W"和“220 V 25W"的灯泡串联
在220V的电源上，（设灯丝电阻不变）则下列分析正确是（ ）
A 两盏灯的总功率等于20W
B 两盏灯串联时各自的亮度都比他们正常发光时要暗
C 两盏灯串联时乙灯亮
D 两盏灯串联时通过乙灯的电流大
ABC
课堂练习
2 如图甲，电源电压不变，滑动变阻器R2最大阻值20欧，闭合开关
滑动变阻器的I-R图像如图乙所示，当滑片P滑至中点时，此时R2消耗
的电功率是（ ），电源电压 （ ）, R1=( ) 当滑片P滑至最左端，R2两端的电压为（ ）, R1消耗的电功率为（ ） ,整个电路工作10min 消耗的总电能是（ ）
0.9W
6V
10Ω
4V
0.4W
720J
课堂练习
4 一般家用电饭锅工作时有两种状态，分别是煮饭过程中的加热状态和米饭煮熟后的保温状态，图示为该种电饭锅的电路原理图，图中R1是一个电阻，R2是加热用的电阻丝 。，U为电源电压，
（R1和R2的阻值不随温度变化）
（1） 分析论证 当开关S2闭合时，电饭锅处于加热状态
（2） 要使R2在保温状态下的功率是加热状态时的1/9，求R1/R2
的值
（2：1）
课堂练习
5 如图甲所示电路中，电源电压为16V恒定不变,R0为定值电阻，
R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压
表示数的变化关系如图乙所示，根据图像信息下列判断正确的
是
A R0的阻值是10欧 B 电路的最大功率是25.6W
C R0的最小功率是3.2W D 滑动变阻器的最大电阻是70欧
(A B D )
R0
6“华为P8”手机的电池标有“标称电压3.7V","电池容量 2680mA h”的字样，“标称电压”是指手机工作时的电压，该电压对人体　 　（填“属于”或“不属于”）安全电压，“电池容量”是指电池所能容纳的最大电荷量，1mA h=1mA×1h，则1mA h=　 　A s（安 秒），若手机通话时电流为268mA， 则充满电后的手机最多可通话　 　h，手机一次充满电可储存的电能为　 　kW h（保留两位小数）．
属于
3.6
0.01
9.92
计算题类型总结
一 开关改变电路
二 滑变改变电路
三 图像电路
一个电阻的功率
串联电路功率规律
并联电路的功率规律
一个电阻功率变化
