人教版九年级全一册物理第十八章 《电功率》计算题复习课件（21页ppt）

(共21张PPT)
第十八章
电功率 综合计算
知识复习

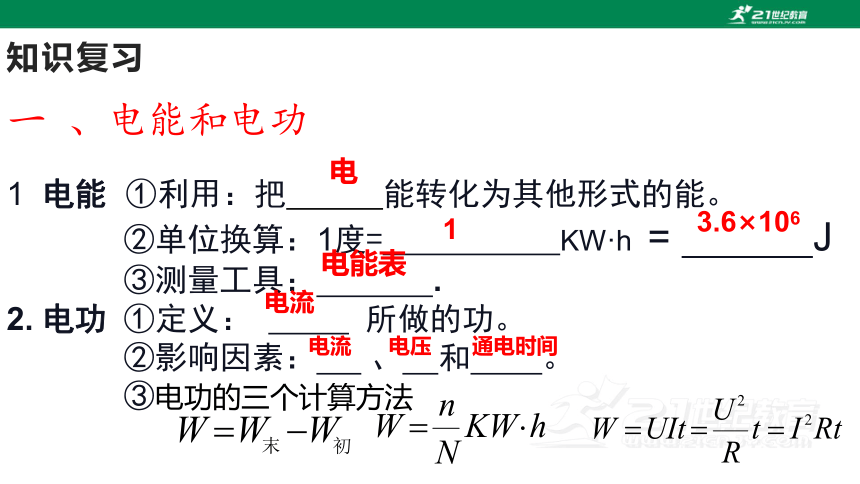

一 、电能和电功
1 电能 ①利用：把 能转化为其他形式的能。
②单位换算：1度= KW·h = J
③测量工具： .
2. 电功 ①定义： 所做的功。
②影响因素： 、 和 。
③电功的三个计算方法
电
1
3.6×106
电能表
电流
电流
电压
通电时间

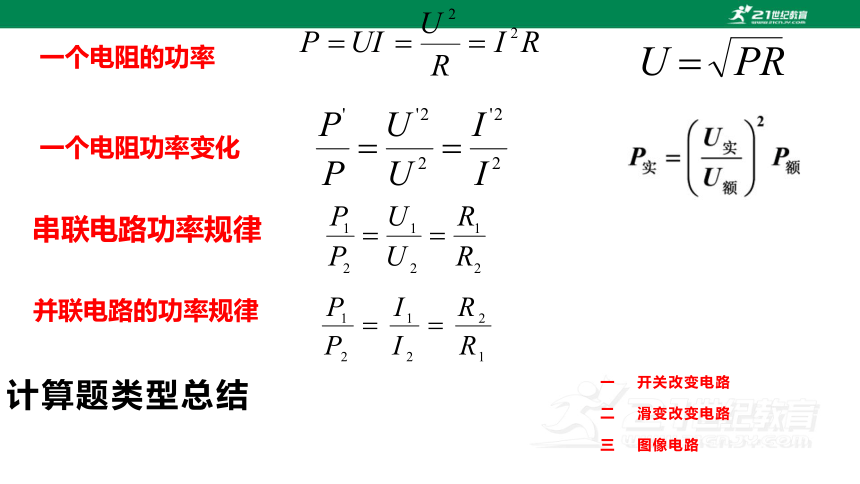

计算题类型总结
一 开关改变电路
二 滑变改变电路
三 图像电路
一个电阻的功率
串联电路功率规律
并联电路的功率规律
一个电阻功率变化

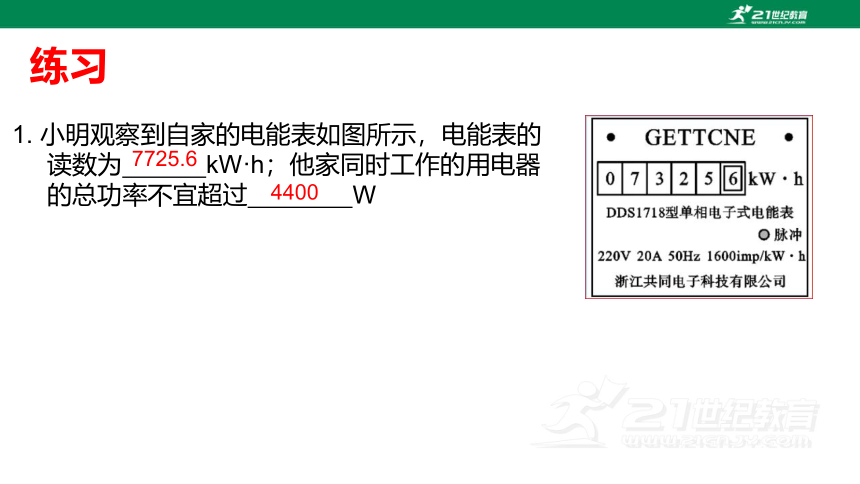

1. 小明观察到自家的电能表如图所示，电能表的
读数为 kW·h；他家同时工作的用电器
的总功率不宜超过 W
7725.6
4400
练习

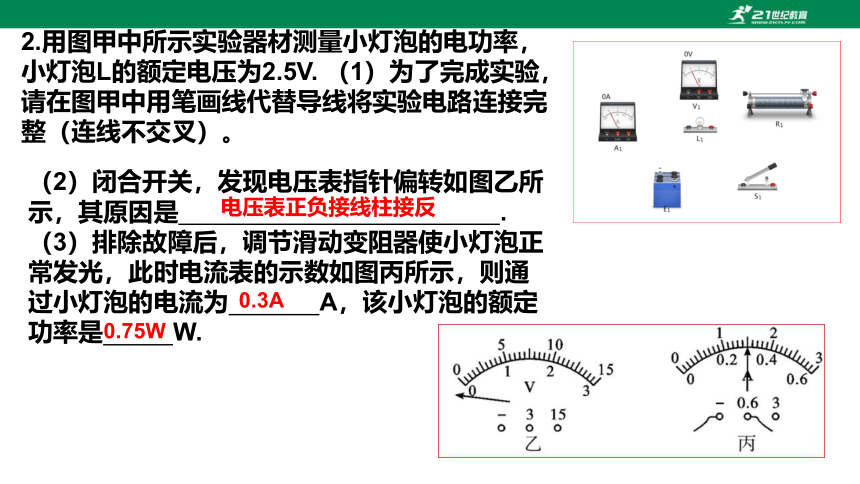

2.用图甲中所示实验器材测量小灯泡的电功率，小灯泡L的额定电压为2.5V. （1）为了完成实验，请在图甲中用笔画线代替导线将实验电路连接完整（连线不交叉）。
（2）闭合开关，发现电压表指针偏转如图乙所示，其原因是 .（3）排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图丙所示，则通过小灯泡的电流为 A，该小灯泡的额定功率是 W.
电压表正负接线柱接反
0.3A
0.75W

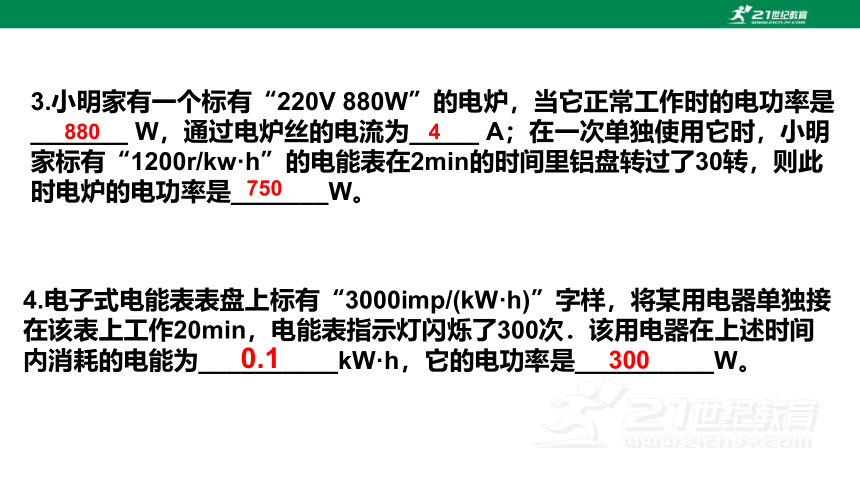

3.小明家有一个标有“220V 880W”的电炉，当它正常工作时的电功率是_______ W，通过电炉丝的电流为_____ A；在一次单独使用它时，小明家标有“1200r/kw·h”的电能表在2min的时间里铝盘转过了30转，则此时电炉的电功率是_______W。
880
4
750
4.电子式电能表表盘上标有“3000imp/(kW·h)”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为__________kW·h，它的电功率是__________W。
0.1
300

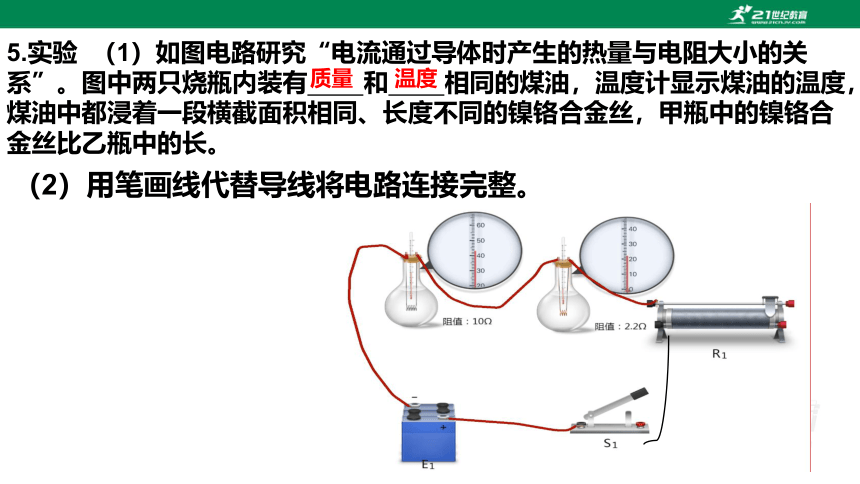

5.实验 （1）如图电路研究“电流通过导体时产生的热量与电阻大小的关系”。图中两只烧瓶内装有 和 相同的煤油，温度计显示煤油的温度，煤油中都浸着一段横截面积相同、长度不同的镍铬合金丝，甲瓶中的镍铬合金丝比乙瓶中的长。
（2）用笔画线代替导线将电路连接完整。
质量
温度

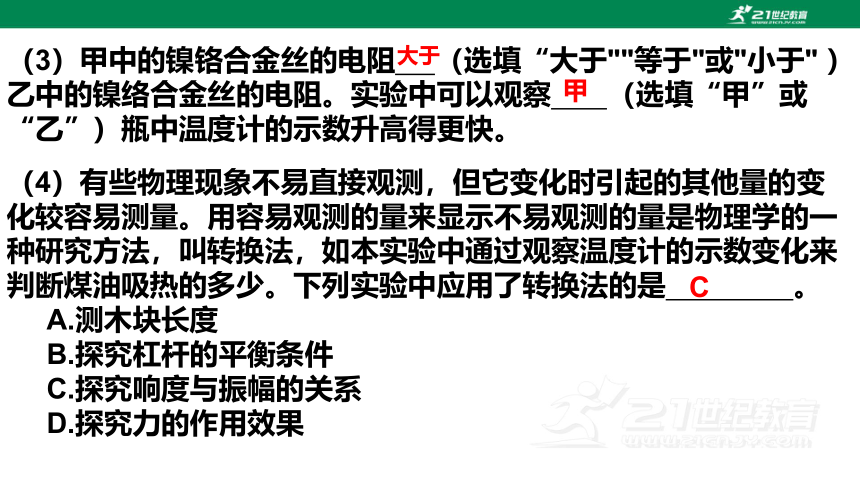

（3）甲中的镍铬合金丝的电阻 （选填“大于""等于"或"小于" ）乙中的镍络合金丝的电阻。实验中可以观察 （选填“甲”或“乙”）瓶中温度计的示数升高得更快。
大于
甲
（4）有些物理现象不易直接观测，但它变化时引起的其他量的变化较容易测量。用容易观测的量来显示不易观测的量是物理学的一种研究方法，叫转换法，如本实验中通过观察温度计的示数变化来判断煤油吸热的多少。下列实验中应用了转换法的是 。
A.测木块长度
B.探究杠杆的平衡条件
C.探究响度与振幅的关系
D.探究力的作用效果
C

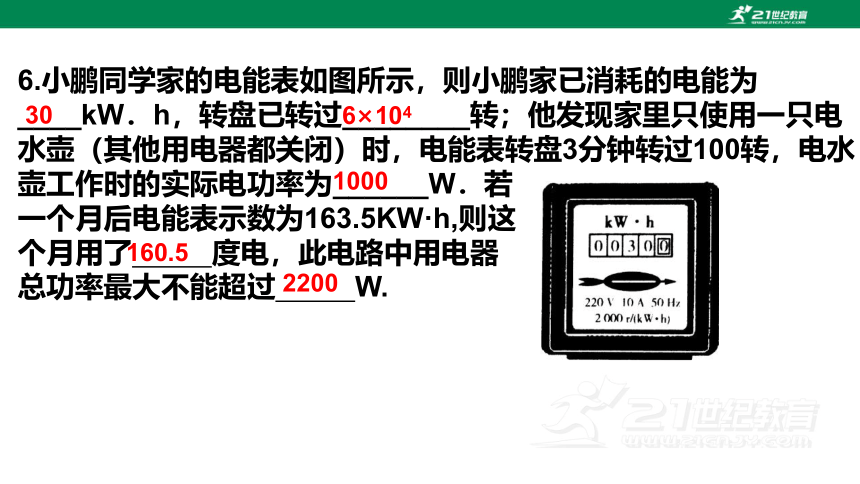

6.小鹏同学家的电能表如图所示，则小鹏家已消耗的电能为____kW．h，转盘已转过________转；他发现家里只使用一只电水壶（其他用电器都关闭）时，电能表转盘3分钟转过100转，电水壶工作时的实际电功率为______W．若
一个月后电能表示数为163.5KW·h,则这
个月用了 度电，此电路中用电器
总功率最大不能超过 W.
30
6×104
1000
160.5
2200
7 如图甲所示,额定功率为3.6W的小灯泡(灯泡电阻不变)与滑动变阻器串联在电路中,电源电压恒定,当滑片P滑至A端灯泡恰好正常发光。滑动变阻器滑片P从A端移到B端的过程中,小灯泡两端电压U与滑动变阻器接入电路电阻R的关系如图乙所示。
求:(1)电源电压；
(2)小灯泡的电阻；
(3)当滑片P滑至B端时，小灯泡消耗的实际功率。
8．如图所示，把20Ω的电阻R1和30Ω的电阻R2串联起来，接在电压为6V的电源上．闭合开关后，
求： （1）电流表的示数；
（2）电路消耗的总功率．
9.电阻R1、R2并联后接到电源上，R1=30Ω，R2=60Ω.开关闭合后 电流表A的示数为0.6A。
求：（1）电源电压；
（2）R1消耗的电功率；
（3）R2消耗的电功率.
0.12A
0.72W
12V
4.8W
2.4W
10 电灯标有“220 v100w"字样，接在家庭电路中，通过的电流是（ ）,灯丝的电阻是（ ），某同学将它与一个定值电阻R串联在一起接在家庭电路中，灯泡的实际电压降为额定电压的90%，该灯的实际功率是（ ），该串联电阻的实际功率是（ ）（不考虑温度对电阻的影响，结果保留两位小数）
0.45A
484Ω
81W
9W
解：(1)当滑片至A端时，电压表测电源电压，由图乙可知，电源电压U=6V；
12 如图所示是一种新型炊具电磁炉，它具有加热快、效率高、节能环保、使用方便等优点。如图是该电磁炉的铭牌。
（1）该电磁炉正常工作7分钟消耗的电能是多少
（2）若正常工作7分钟消耗的电能有80%被质量为2kg、初温为25℃的水吸收，则水吸收的热量为多少？在标准大气压下，水最终的温度为多少 ［水的比热容是4.2×103J/(kg·℃)］
解：（1）该电磁炉正常工作7分钟消耗的电能：
W=Pt=2000W×7×60s=8.4×105J；
13 在如图甲所示电路中，电源电压U恒定，电阻R1＝20Ω，R2为滑动变阻器。闭合开关后当滑动触头P从a端滑到b端时，电压表V1、V2示数的关系如图乙所示。求：
（1）电源电压U；
（2）滑动变阻器的最大阻值；
（3）当滑动触头移到滑动变阻器的中间位置时，电阻R1消耗的电功率。
解：
（1）当滑动触头在a端时滑动变阻器R2被短路，电压表V2示数为零，电路为R1的简单电路，电压表V1测电
源电压，由图乙可知：U源＝12V；
（2）当滑动触头在b端时，R1与R2的最大阻值串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，
电流表测电路中的电流；此时电压表V2示数最大；
由图乙可知：U1＝4V，U2最大＝8V，电路中的电流：I＝U1/R1＝4V/20Ω＝0.2A，
滑动变阻器的最大阻值：R2＝U2最大/I＝8V/0.2A＝40Ω；
（3）当滑动触头移到滑动变阻器的中间位置时，
则R2中＝1/2R2＝1/2×40Ω＝20Ω，
则电路总电阻：R＝R1＋R2中＝20Ω＋20Ω＝40Ω，
所以，电路的电流：I中＝ U/R ＝12V/40Ω＝0.3A，
则电阻R1消耗的电功率：P1＝I2R1＝（0.3A）2×20Ω＝1.8W。
14 如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V3W”和“6V6W”的字样，滑动变阻器R的阻值变化范围为0～12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片P滑到a端时，两灯都正常发光。不考虑温度对灯泡电阻的影响，则（ ）
A.电源电压为12V
B.两灯都正常发光时电流表的示数为3A
C.整个电路的最小功率为1.5W
D.整个电路的最大功率为12W
C
15 如图所示，电源电压不变。闭合开关后，当滑片P在某一端时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W。下列说法正确的是（ ）
A.滑动变阻器的最大阻值为20Ω
B.电源电压为10V
C.小灯泡正常发光时的电阻为10Ω
D.滑片P在最右端时，滑动变阻器消耗的功率为3.6W
A
16 如图所示，电源电压可调节，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1的规格为“20Ω0.5A”，R2的规格为“10Ω0.5A”，滑动变阻器R0的规格为“40Ω1.5A”，为保证所有元件安全，下列判断正确的是（ ）
A.电源电压为6V时，电路消耗的最小功率为0.9W
B.闭合S、S1、S2，滑片P移至a端时，电路消耗的最大电功率为2W
C.电源电压为8V时，只闭合S、S1时，滑动变阻器R0接入的最大阻值为20Ω
D.电源电压为6V时，只闭合S、S2时，滑动变阻器R0接入的最小阻值为2Ω
D
