新人教版九年级物理第19章第1节家庭电路课件

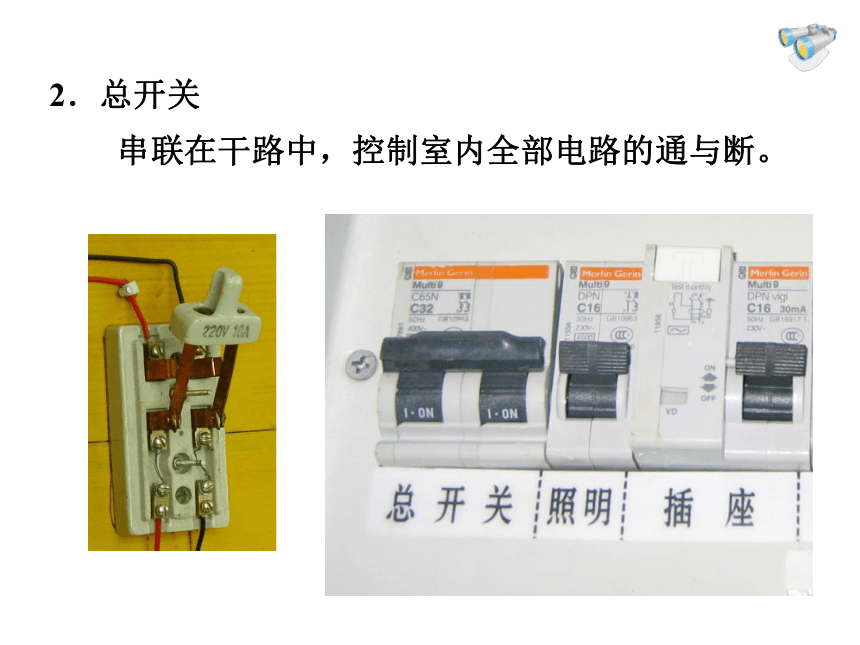

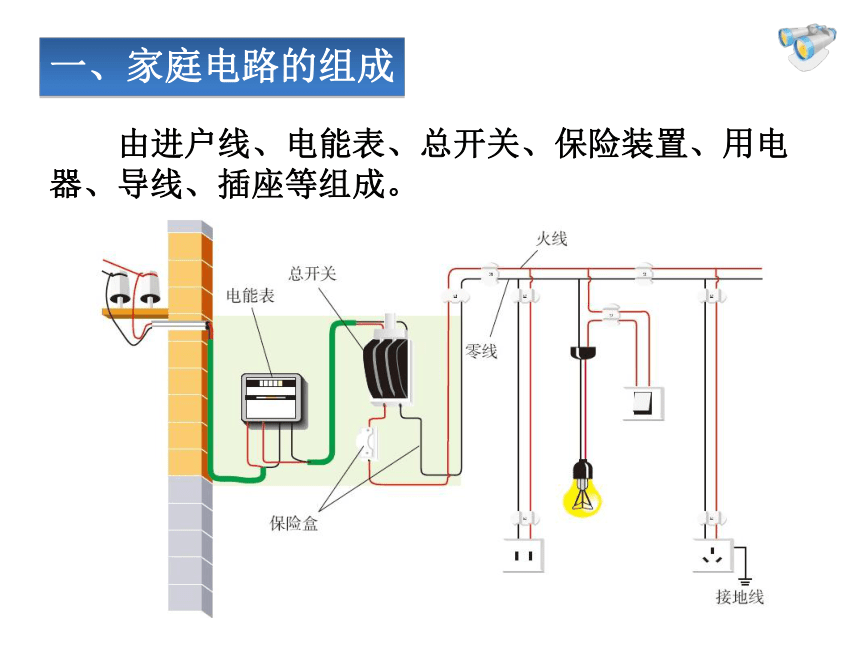

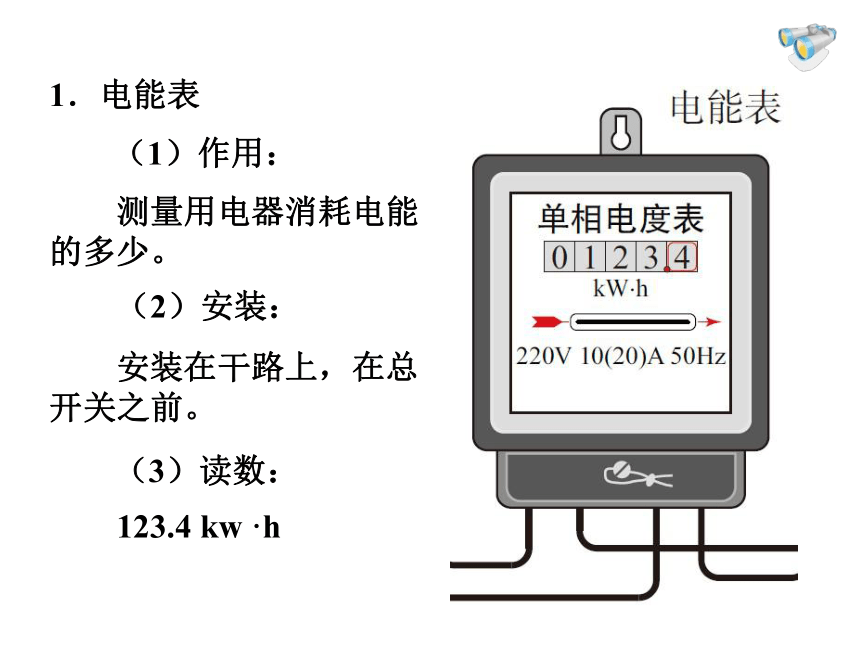

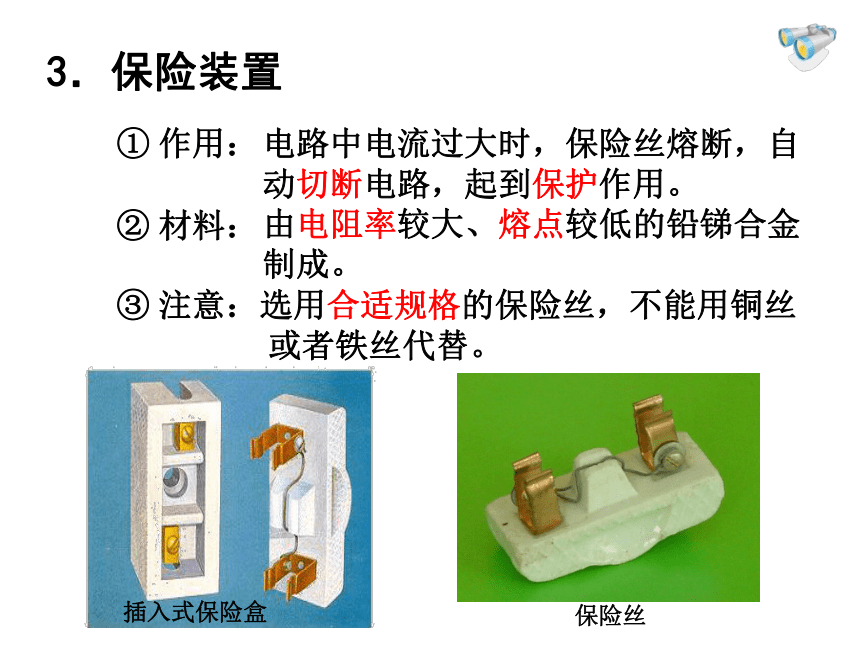

课件20张PPT。第十九章 生活用电第一节家庭电路家庭装修—布线观　察 由进户线、电能表、总开关、保险装置、用电器、导线、插座等组成。一、家庭电路的组成1．电能表　　（1）作用：　　（2）安装：　　测量用电器消耗电能的多少。　　安装在干路上，在总开关之前。　　123.4 kw ·h　　（3）读数：2．总开关 串联在干路中，控制室内全部电路的通与断。 3．保险装置　　① 作用：　　② 材料：　　③ 注意：选用合适规格的保险丝，不能用铜丝

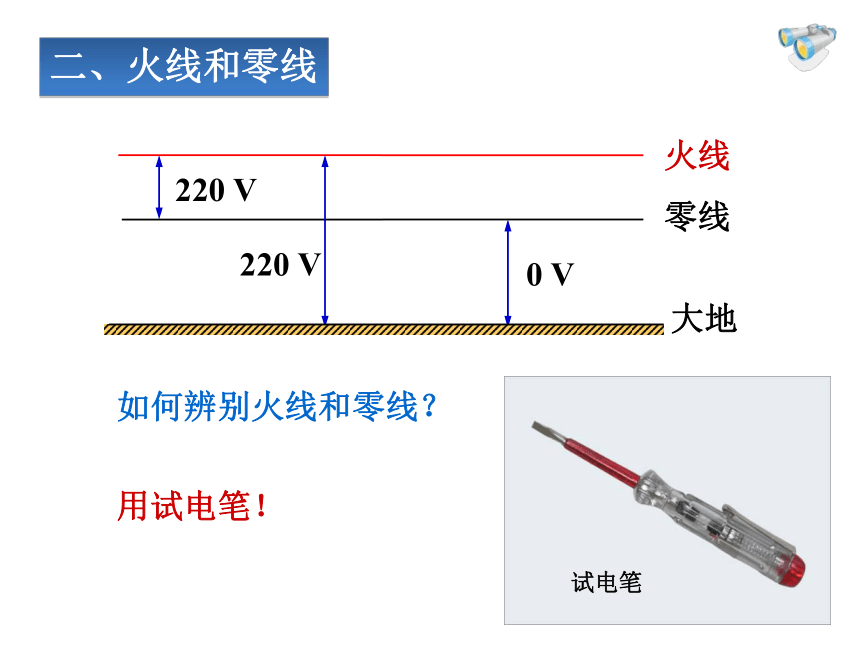

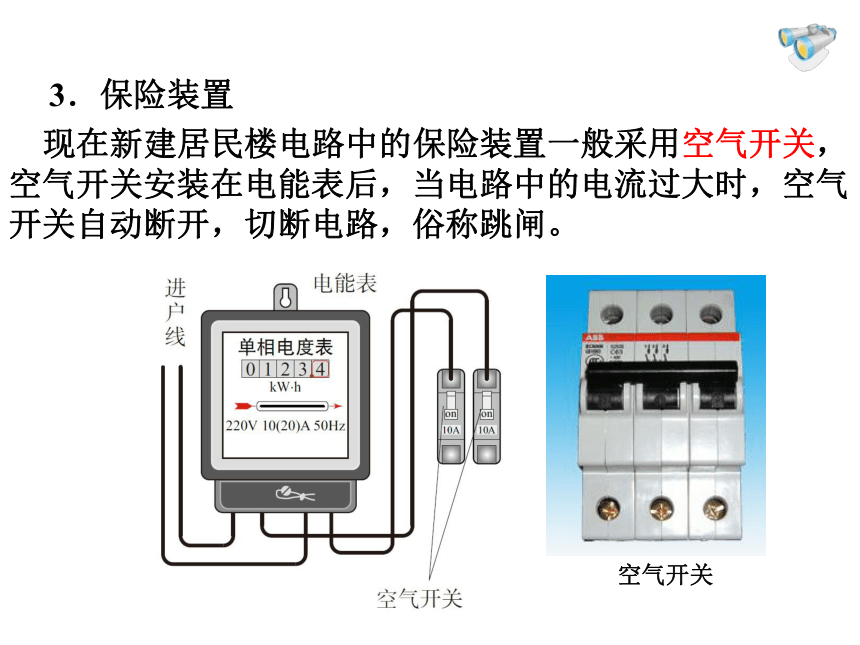

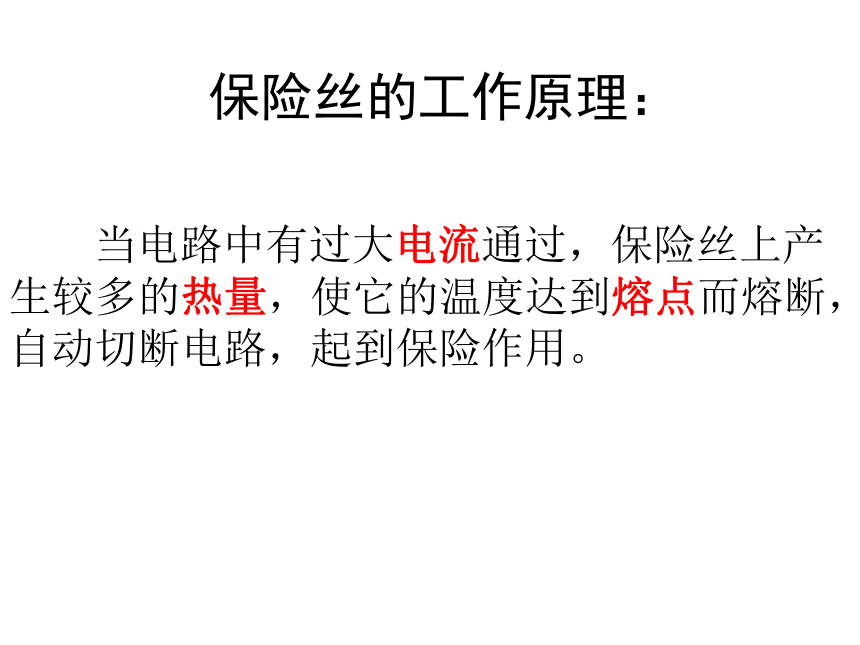

　　　　　　 或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝保险丝的工作原理： 当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。空气开关3．保险装置 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。火线零线大地　　用试电笔！试电笔　　如何辨别火线和零线？二、火线和零线1．试电笔　　（1）作用：辨别火线和零线。　　（2）构造：　　（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。　　试电笔的正确使用！错误的使用方法2．用电器与零线、火线的连接（1）各用电器（插座）并联在电路中。（2）控制用电器的开关要连接在火线和用电器之间。（3）插座应遵循左零右火上接地的原则；
（4）螺丝口电灯的螺旋套应接在零线上；
（5）接大功率用电器的插座只在火线上装一个保险丝；1．三线插头三孔插座三脚插头三、三线插头和漏电保护器火线零线接地接线方式2．漏电保护器 例题1 家庭电路的故障排除，如图所示的电路，当开关闭合时，用测电笔接触abcd各点氖管发光，ef氖管不发光；当开关断开时，ab发光，其他均不发光；若abcde氖管均发光，f不发光的故障的原因是什么？
例题2 家庭电路的安装时，只在火线上安装一个保险丝，如图所示，电工师傅安装完电路后不会立即装上保险丝，而是在保险丝处安装一只校验灯，若校验灯在室内电灯开关断开时就正常发光，电路是否有故障？若校验灯不发光，电路的故障是什么？若校验灯发光较暗，电路有故障吗？　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？想一想
