17.3 电阻的测量 课件

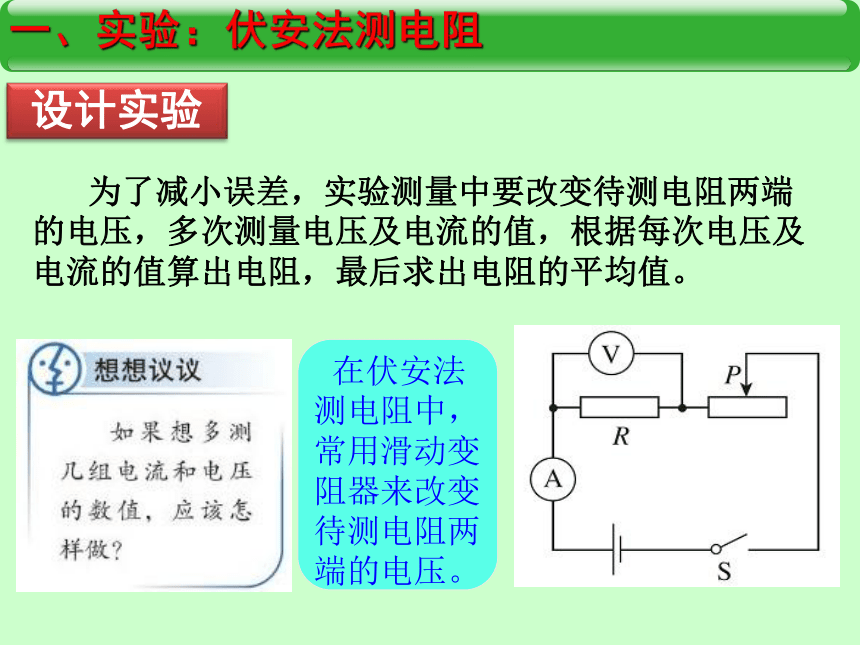

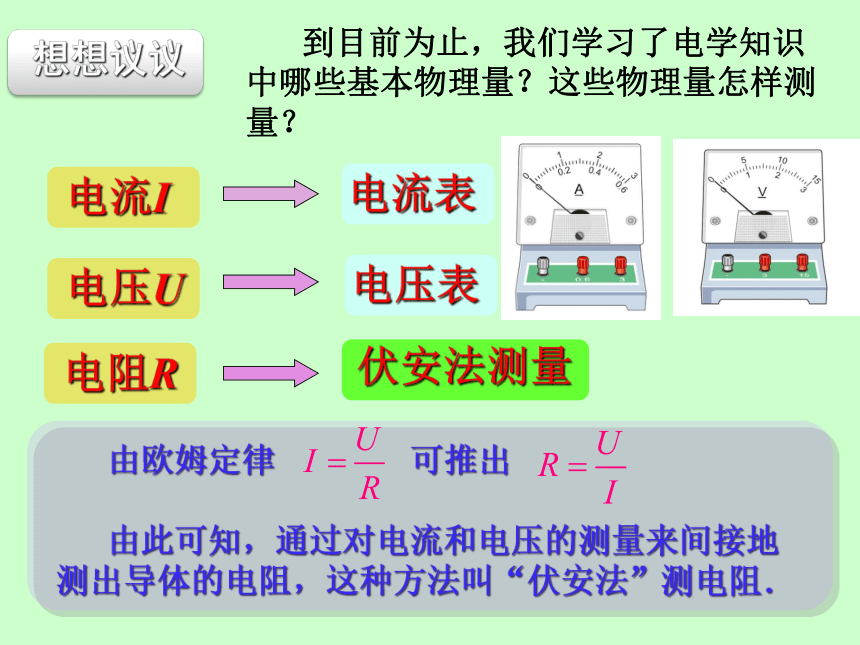

课件20张PPT。电阻的测量第十七章 第3节 到目前为止，我们学习了电学知识中哪些基本物理量？这些物理量怎样测量？ 伏安法测量设计实验 为了减小误差，实验测量中要改变待测电阻两端的电压，多次测量电压及电流的值，根据每次电压及电流的值算出电阻，最后求出电阻的平均值。 在伏安法测电阻中，常用滑动变阻器来改变待测电阻两端的电压。一、实验：伏安法测电阻1．写出实验步骤及实验数据记录表格；
2．按电路图连接电路，并进行测量；
3．将测量的数据记录在自己设计的记录表中；
4．根据测得的数据，利用欧姆定律算出电阻值；
5．多测几组数据，看看测得的电阻值是否一样。一、实验：伏安法测电阻实验要求用电压表、电流表间接测量电阻 电源、电压表、电流表、滑动变阻器、

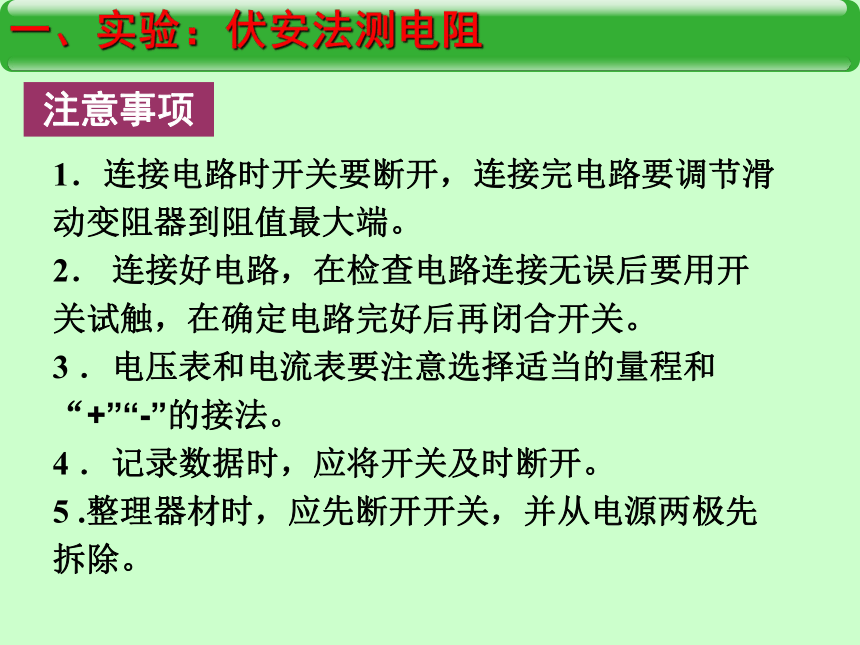

开关、导线、待测电阻。实验目的一、实验：伏安法测电阻实验报告实验原理实验器材1．连接电路时开关要断开，连接完电路要调节滑动变阻器到阻值最大端。 　　
2． 连接好电路，在检查电路连接无误后要用开关试触，在确定电路完好后再闭合开关。
3 ．电压表和电流表要注意选择适当的量程和“+”“-”的接法。
4 ．记录数据时，应将开关及时断开。

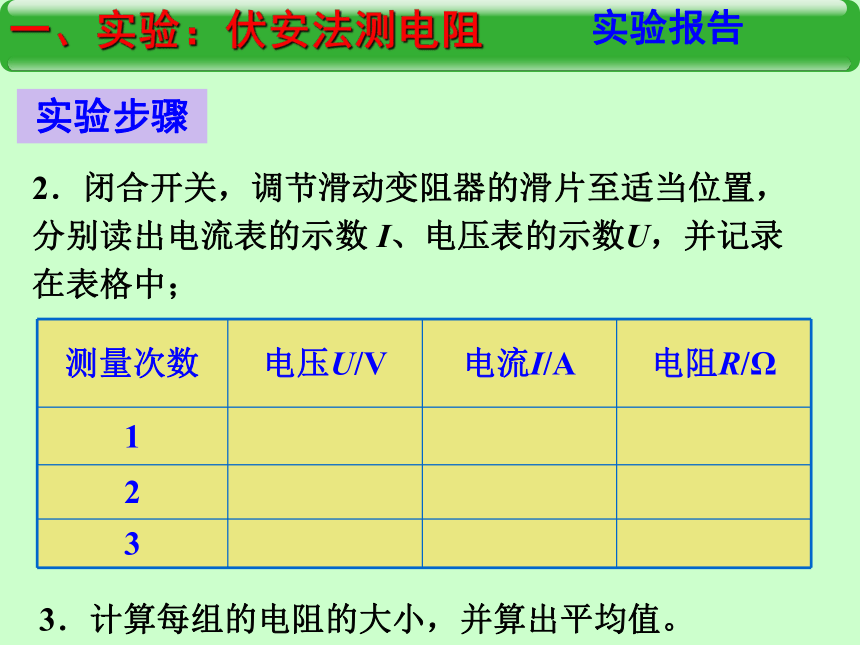

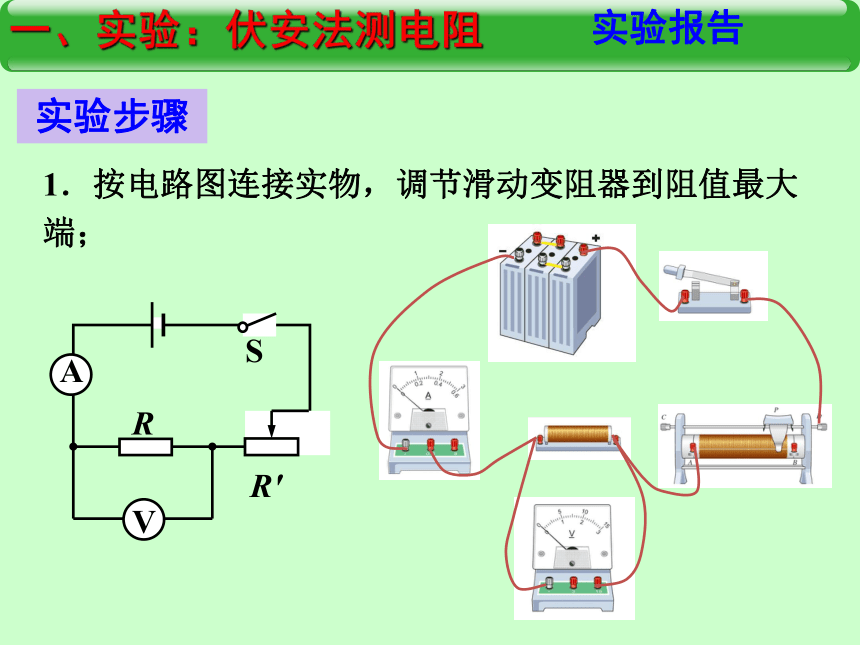

5 .整理器材时，应先断开开关，并从电源两极先拆除。注意事项一、实验：伏安法测电阻一、实验：伏安法测电阻实验报告实验步骤1．按电路图连接实物，调节滑动变阻器到阻值最大端；2．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I、电压表的示数U，并记录在表格中；
　　一、实验：伏安法测电阻实验报告实验步骤3．计算每组的电阻的大小，并算出平均值。　1．将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。
2．多测几组数据，根据实验数据分别计算出小灯泡的电阻，比较计算出的几个数值，看看每次算出的电阻的大小相同吗？有什么变化规律吗？
3．如果出现的情况和测量定值电阻时不同，你如何解释？与同学交流一下。二、实验：伏安法测小灯泡电阻实物连接图 电路图 二、实验：伏安法测小灯泡电阻 调节变阻器时，小灯泡两端电压不要超过它的额定电压过多，否则，会烧毁小灯泡。二、实验：伏安法测小灯泡电阻注意事项实验记录 现象：小灯泡电阻随电压升高而变大。
原因：小灯泡两端电压越高，灯越亮，灯丝温度就越高，而金属的电阻随温度升高而增大，所以说灯丝电阻会随亮度变化而变化的。
结论：小灯泡电阻随温度（亮度）变化而变化。
注意：用不同温度下测得的阻值求平均值不妥。二、实验：伏安法测小灯泡电阻分析与论证 1．用电压表和电流表测电阻时，它的依据是_____；已知电压表和电流表示数如图所示，则电压表读数是_____，电流表读数是_ ___，被测电阻是__ ___。12.5V0.32V39.1Ω2．一个额定电压为3.8V的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3．8V测出其电阻，小明发现后一次电阻比第一次大得多，这是因为( )
A．实验方法不对
B．实验误差
C．导体的电阻跟温度有关
D．实验错误C3．一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表、电压表选的量程应为 ( )
A．0～0.6A，0～3V
B．0～0.6A，0～15V
C．0～3 A，0～3 V
D．0～3 A，0～15 VB4．某同学按下图所示电路连好实验器材后，闭合开关，灯泡正常发光，但电压表指针不动，这可能是 ( )
A．电流表烧坏，电路开路
B．电流表完好，与电流表相
连的导线断了
C．电压表接线柱处导线短路
D．电压表接线柱处导线断路D5.有一个阻值未知的电阻器Rx，我们要测出它的阻值．但手边只有一个电池组、一个开关、一个电压表、一个已知阻值为R0的电阻和若干条导线。请你想办法测出Rx的阻值，写出你设计的实验方案。① 电路图：② 实验步骤：③ 待测电阻Ｒx的表达式：(1)按照电路图连接好电路。(2)闭合开关，用电压表分别测出Ｒ0两端电压Ｕ0和Ｒx两端电压Ｕx。(3)计算出电阻,整理实验器材。6.有一个阻值未知的电阻器Rx，我们要测出它的阻值．但手边只有一个电池组、一个开关、一个电流表、一个已知阻值为Rx的电阻和若干条导线。请你想办法测出Rx的阻值，写出你设计的实验方案。① 电路图：待测电阻Ｒx的表达式：7.现有下列器材，电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、滑动 变阻器（10Ω 2A）、4V电源、待测小灯泡的电阻（正常发光的电压为2.5V，电阻为6Ω左右）、开关一只、导线若干。要求用伏安法测定小灯泡正常发光时灯丝的电阻，测量时两表的指针要偏过表面刻度盘的中线。
（1）试画出电路图；
（2）电流表的量程应为 ,电压表的量程为 ；
（3）下列步骤的合理排列顺序为 。
A . 闭合开关
B .将测出的数据填入表格中
C . 计算被测小灯泡的电阻
D .读出两表的示数
E .断开开关
F .将滑动变阻器的阻值调到最大位置
G .根据电路图连接电路
H .调节滑动变阻器使电压表示数为2.5V0～0.6A0～3VE 、F 、G、 A、H 、D、 B、 E、 C找错
