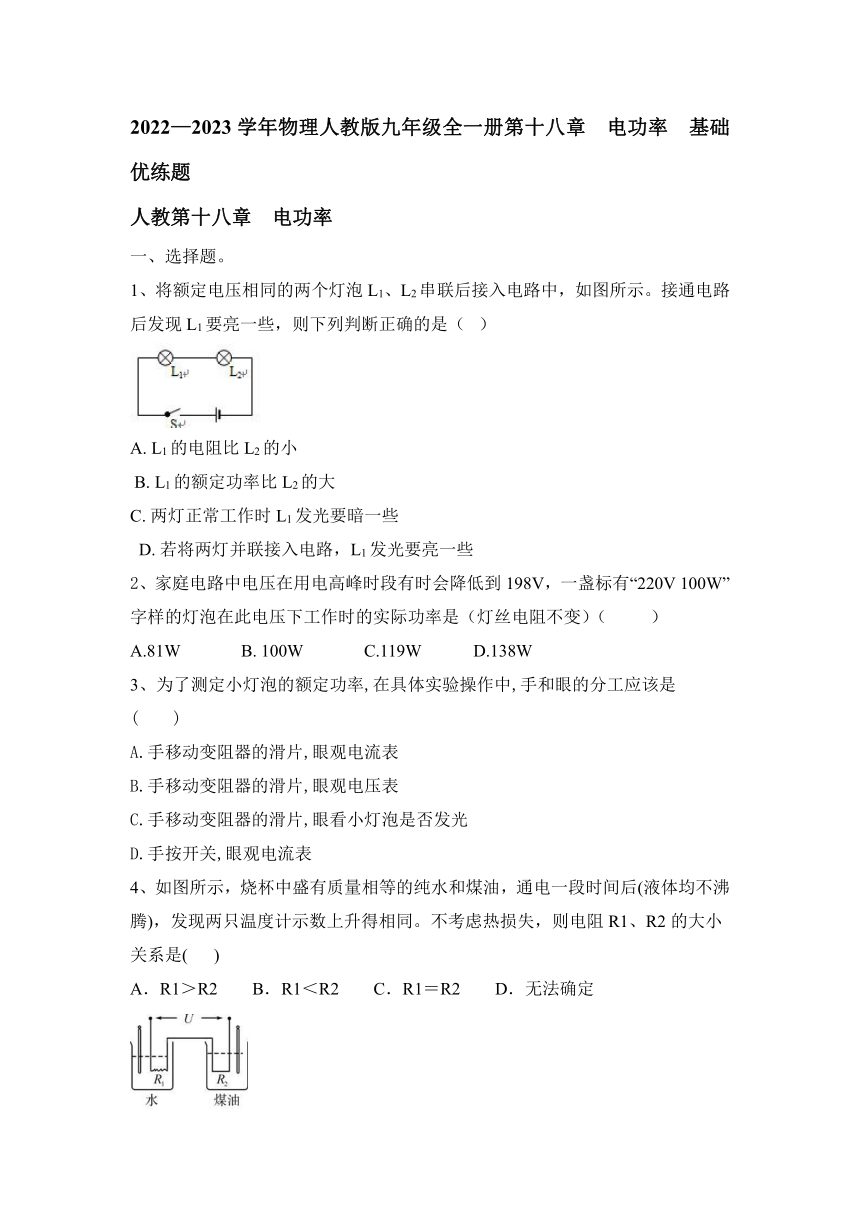

2022—2023学年物理人教版九年级全一册第十八章 电功率 基础优练题（含答案）

2022—2023学年物理人教版九年级全一册第十八章 电功率 基础优练题
人教第十八章 电功率
一、选择题。
1、将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。接通电路后发现L1要亮一些，则下列判断正确的是（ ）
A. L1的电阻比L2的小
B. L1的额定功率比L2的大
C. 两灯正常工作时L1发光要暗一些
D. 若将两灯并联接入电路，L1发光要亮一些
2、家庭电路中电压在用电高峰时段有时会降低到198V，一盏标有“220V 100W”字样的灯泡在此电压下工作时的实际功率是（灯丝电阻不变）（ ）
A.81W B. 100W C.119W D.138W
3、为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是　(　　)
A.手移动变阻器的滑片,眼观电流表
B.手移动变阻器的滑片,眼观电压表
C.手移动变阻器的滑片,眼看小灯泡是否发光
D.手按开关,眼观电流表
4、如图所示，烧杯中盛有质量相等的纯水和煤油，通电一段时间后(液体均不沸腾)，发现两只温度计示数上升得相同。不考虑热损失，则电阻R1、R2的大小关系是( )
A．R1＞R2 B．R1＜R2 C．R1＝R2 D．无法确定
5、下列家用电器中不属于电热器的是（ ）
A．电炒锅 B．电熨斗 C．电冰箱 D．电暖箱
6、“220V 100W”的电烙铁与“220V 100W”的电扇正常工作时，下列说法中正确的是（ ）
A. 电烙铁单位时间消耗的电能比电扇的多
B. 电烙铁单位时间产生的热量比电扇的多
C. 通过电烙铁的电流比电扇的大
D. 电烙铁消耗电能比电扇快
7、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W D．滑片在b端时，电路中的电流为0.02A
8、在做“测量小灯泡电功率”的实验中,某班四位同学所连接的电路图如图所示,其中连接正确的是　(　　)

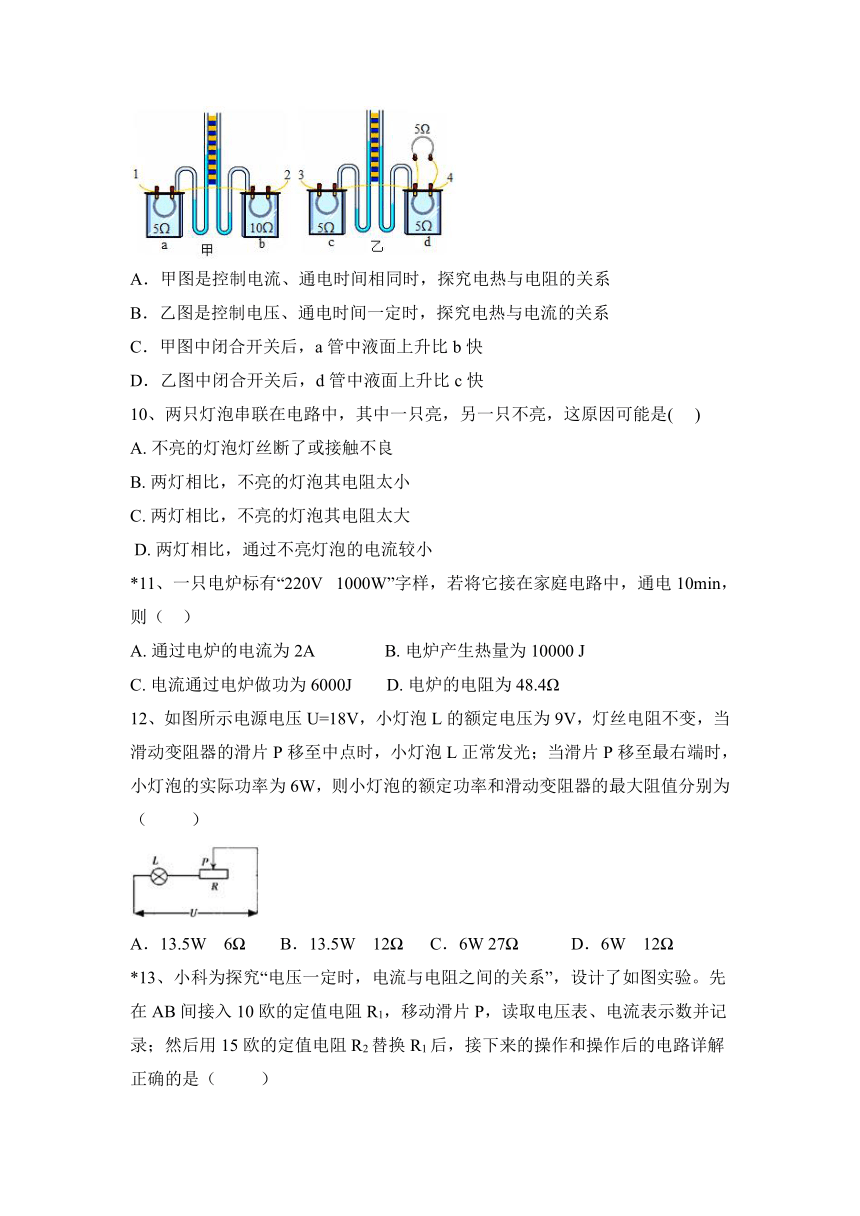

9、小华利用如图所示的实验装置来探究“影响通电导体产生热量的因素”，下列说法正确的是（ ）
A．甲图是控制电流、通电时间相同时，探究电热与电阻的关系
B．乙图是控制电压、通电时间一定时，探究电热与电流的关系
C．甲图中闭合开关后，a管中液面上升比b快
D．乙图中闭合开关后，d管中液面上升比c快
10、两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是( )
A. 不亮的灯泡灯丝断了或接触不良
B. 两灯相比，不亮的灯泡其电阻太小
C. 两灯相比，不亮的灯泡其电阻太大
D. 两灯相比，通过不亮灯泡的电流较小
*11、一只电炉标有“220V 1000W”字样，若将它接在家庭电路中，通电10min，则（ ）
A. 通过电炉的电流为2A B. 电炉产生热量为10000 J
C. 电流通过电炉做功为6000J D. 电炉的电阻为48.4Ω
12、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12

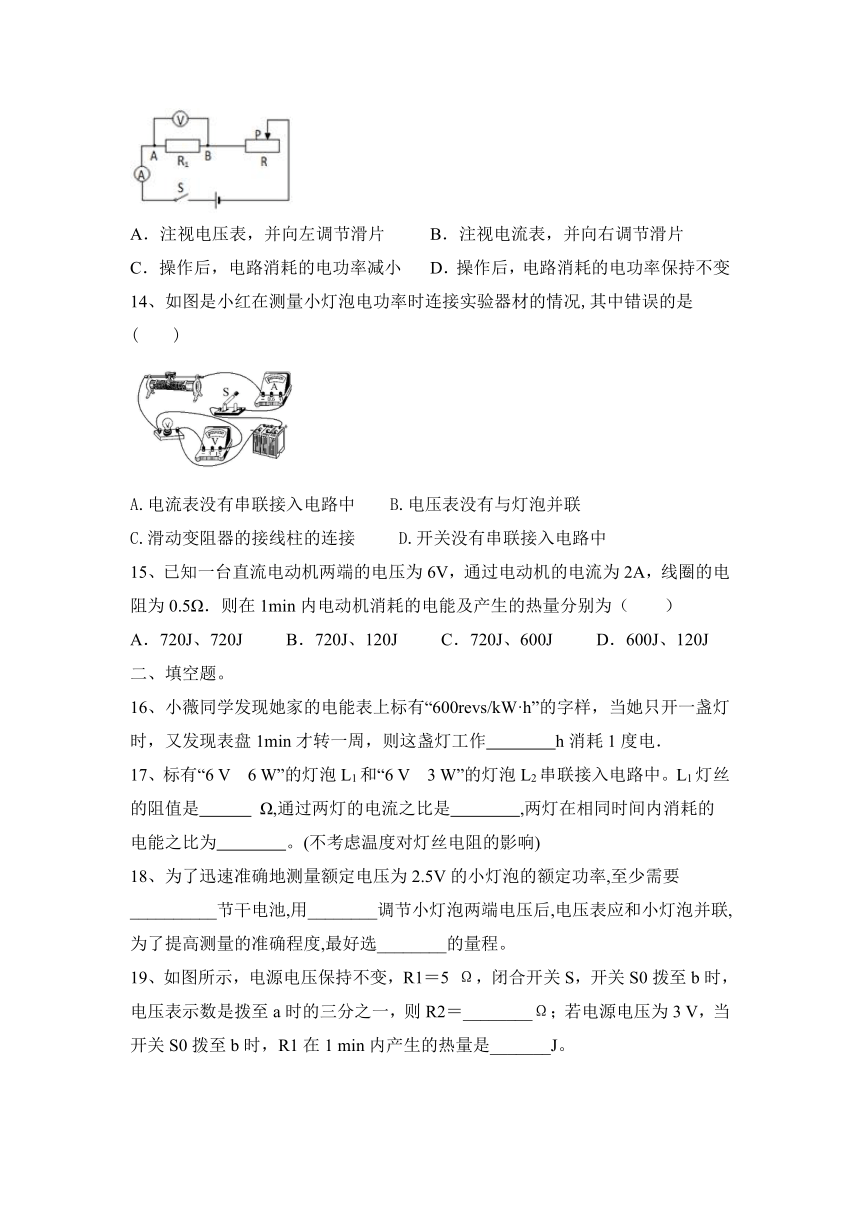

*13、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
14、如图是小红在测量小灯泡电功率时连接实验器材的情况,其中错误的是　(　　)
A.电流表没有串联接入电路中 B.电压表没有与灯泡并联
C.滑动变阻器的接线柱的连接 D.开关没有串联接入电路中
15、已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（ ）
A．720J、720J B．720J、120J C．720J、600J D．600J、120J
二、填空题。
16、小薇同学发现她家的电能表上标有“600revs/kW·h”的字样，当她只开一盏灯时，又发现表盘1min才转一周，则这盏灯工作 h消耗1度电．
17、标有“6 V　6 W”的灯泡L1和“6 V　3 W”的灯泡L2串联接入电路中。L1灯丝的阻值是　　　 Ω,通过两灯的电流之比是　　　　,两灯在相同时间内消耗的电能之比为　　　　。(不考虑温度对灯丝电阻的影响)
18、为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率,至少需要__________节干电池,用________调节小灯泡两端电压后,电压表应和小灯泡并联,为了提高测量的准确程度,最好选________的量程。
19、如图所示，电源电压保持不变，R1＝5 Ω，闭合开关S，开关S0拨至b时，电压表示数是拨至a时的三分之一，则R2＝________Ω；若电源电压为3 V，当开关S0拨至b时，R1在1 min内产生的热量是_______J。
20、目前有一种_____ ___电能表．用户买来____ ____后插入，电能表读取卡中的金额．一旦金额用完，电能表切断电路，这时需要到银行为它储值，重新插入电能表方可使用．还有一种新式电能表，其中没有转动的 ，靠内部的电子电路计算电能，其计数由 显示．
21、如图所示：
小灯泡L标有“3 V　0.9 W”字样(忽略温度对灯丝电阻的影响)。当开关S闭合、S1断开时,小灯泡正常发光,电压表的示数为1.5 V,则电流表的示数为　　　　 A;如果电压表的量程为0~3 V,为确保电压表不被损坏,则　　　　(选填“能”或“不能”)同时闭合开关S、S1。
22、测量额定电压为3.6V的灯泡的额定功率,估计它的额定功率为0.8W。器材:两节干电池,6V的蓄电池,电流表(0～0.6A和0～3A),电压表(0～3V和0～15V),开关,滑动变阻器的规格有“10Ω　1A”“15Ω　1.5A”“20Ω　2A”“50Ω　2A”四种,导线。则电源应选用____________,电流表用____________量程,电压表用____________量程,滑动变阻器应选____________规格。
23、探究电流产生热量的多少用如图所示的电路。
(1)图示操作，是通过_________的方法来保证流过两电热丝的电流相等，这时探究电流产生热量的多少与_________的关系。
(2)若要探究电流产生的热量与电流大小的关系，则可以在电路中接入______________，来方便地改变电路中的电流。
(3)本探究过程除了运用到控制变量法，同时还用到的主要方法是___________。
三、实验题。
24、如图所示，探究“电流通过导体产生热量的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。
（1）组装之前，U形管内注入适量红墨水，U形管　 　（选填“属于”或“不属于”）连通器。
（2）图甲是探究在通电时间相同和　 　相同的情况下，导体产生的热量与
　 　 大小是否有关的装置。
（3）实验中通过观察　 　 的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是　 　 　。
A.探究电流与电压、电阻的关系
B.用铁屑显示磁体周围磁场分布
C.研究光的传播时，引入“光线”
D.扩散现象表明分子在不停地做无规则运动
（4）由图乙所示，电流表的示数为　 　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是　 　J。
（5）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是　 　 　 。
25、在“测定小灯泡额定功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V。
小明在连接实验电路时还有导线未接上，如图甲所示，请用笔画线代替导线把图甲中的电路连接好。
在检查电路连接时，滑动变阻器的滑片应该移到 (A/B)端。
实验时，要使小灯泡正常发光，应移动滑动变阻器的滑片使电压表的示数为：
V，此时电流表的示数如图乙所示，其示数为 A，那么小灯泡的额定功率是 W。
小华为了得到比较准确的小灯泡额定功率，她用同一套器材做了三次实验，，获得三组数据，并进行了数据处理，如下表：
实验序号 电流表示数/A 额定功率/W 额定功率的平均值/W
1 0.71 2.698
2 0.69 2.622
3 0.68 2.584
①她测得的功率有差异的主要原因是 。
②这样处理数据的方法是否正确？ ，其理由是 。
四、计算题。
26、如图所示．电路中电源电压可调，小灯泡L1标有“6V 6W”的字样，小灯泡L2、L3标有“6V 12W”的字样
闭合S2，断开S1、S3，，调节电源电压使电压表V2的示数为6V，求L2的实际功率。
闭合S1、S3断开S2，调节电源电压使电压表V1的示数为3V,求L1的电阻．
闭合S1、S2、S3，画出此时的等效电路图,调节电源电压为18V，求此时L3的实际功率。
27、如图甲所示，电源电压保持不变，R0为定值电阻。闭合开关S，将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图像如图乙所示。求：
（1）电源电压、R0的阻值、滑动变阻器的最大阻值；
（2）当滑片在a端时，通电1min电阻R0产生的热量。
2022—2023学年物理人教版九年级全一册第十八章 电功率 基础优练题
人教第十八章 电功率
一、选择题。
1、将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。接通电路后发现L1要亮一些，则下列判断正确的是（ ）
A. L1的电阻比L2的小
B. L1的额定功率比L2的大
C. 两灯正常工作时L1发光要暗一些
D. 若将两灯并联接入电路，L1发光要亮一些
【答案】C
2、家庭电路中电压在用电高峰时段有时会降低到198V，一盏标有“220V 100W”字样的灯泡在此电压下工作时的实际功率是（灯丝电阻不变）（ ）
A.81W B. 100W C.119W D.138W
【答案】A
3、为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是　(　　)
A.手移动变阻器的滑片,眼观电流表
B.手移动变阻器的滑片,眼观电压表
C.手移动变阻器的滑片,眼看小灯泡是否发光
D.手按开关,眼观电流表
【答案】B
4、如图所示，烧杯中盛有质量相等的纯水和煤油，通电一段时间后(液体均不沸腾)，发现两只温度计示数上升得相同。不考虑热损失，则电阻R1、R2的大小关系是( )
A．R1＞R2 B．R1＜R2 C．R1＝R2 D．无法确定
【答案】A
5、下列家用电器中不属于电热器的是（ ）
A．电炒锅 B．电熨斗 C．电冰箱 D．电暖箱
【答案】C
6、“220V 100W”的电烙铁与“220V 100W”的电扇正常工作时，下列说法中正确的是（ ）
A. 电烙铁单位时间消耗的电能比电扇的多
B. 电烙铁单位时间产生的热量比电扇的多
C. 通过电烙铁的电流比电扇的大
D. 电烙铁消耗电能比电扇快
【答案】B
7、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W D．滑片在b端时，电路中的电流为0.02A
【答案】C
8、在做“测量小灯泡电功率”的实验中,某班四位同学所连接的电路图如图所示,其中连接正确的是　(　　)
【答案】B。
9、小华利用如图所示的实验装置来探究“影响通电导体产生热量的因素”，下列说法正确的是（ ）
A．甲图是控制电流、通电时间相同时，探究电热与电阻的关系
B．乙图是控制电压、通电时间一定时，探究电热与电流的关系
C．甲图中闭合开关后，a管中液面上升比b快
D．乙图中闭合开关后，d管中液面上升比c快
【答案】A
10、两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是( )
A. 不亮的灯泡灯丝断了或接触不良
B. 两灯相比，不亮的灯泡其电阻太小
C. 两灯相比，不亮的灯泡其电阻太大
D. 两灯相比，通过不亮灯泡的电流较小
【答案】B
*11、一只电炉标有“220V 1000W”字样，若将它接在家庭电路中，通电10min，则（ ）
A. 通过电炉的电流为2A B. 电炉产生热量为10000 J
C. 电流通过电炉做功为6000J D. 电炉的电阻为48.4Ω
【答案】D
12、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
【答案】B
*13、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
【答案】C
14、如图是小红在测量小灯泡电功率时连接实验器材的情况,其中错误的是　(　　)
A.电流表没有串联接入电路中 B.电压表没有与灯泡并联
C.滑动变阻器的接线柱的连接 D.开关没有串联接入电路中
【答案】C。
15、已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（ ）
A．720J、720J B．720J、120J C．720J、600J D．600J、120J
【答案】B
二、填空题。
16、小薇同学发现她家的电能表上标有“600revs/kW·h”的字样，当她只开一盏灯时，又发现表盘1min才转一周，则这盏灯工作 h消耗1度电．
【答案】10；
17、标有“6 V　6 W”的灯泡L1和“6 V　3 W”的灯泡L2串联接入电路中。L1灯丝的阻值是　　　 Ω,通过两灯的电流之比是　　　　,两灯在相同时间内消耗的电能之比为　　　　。(不考虑温度对灯丝电阻的影响)
【答案】 6　1∶1　1∶2
18、为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率,至少需要__________节干电池,用________调节小灯泡两端电压后,电压表应和小灯泡并联,为了提高测量的准确程度,最好选________的量程。
【答案】2　滑动变阻器　0～3V
19、如图所示，电源电压保持不变，R1＝5 Ω，闭合开关S，开关S0拨至b时，电压表示数是拨至a时的三分之一，则R2＝________Ω；若电源电压为3 V，当开关S0拨至b时，R1在1 min内产生的热量是_______J。
【答案】10 12
20、目前有一种_____ ___电能表．用户买来____ ____后插入，电能表读取卡中的金额．一旦金额用完，电能表切断电路，这时需要到银行为它储值，重新插入电能表方可使用．还有一种新式电能表，其中没有转动的 ，靠内部的电子电路计算电能，其计数由 显示．
【答案】IC卡、IC卡、铝盘、液晶板；
21、如图所示：
小灯泡L标有“3 V　0.9 W”字样(忽略温度对灯丝电阻的影响)。当开关S闭合、S1断开时,小灯泡正常发光,电压表的示数为1.5 V,则电流表的示数为　　　　 A;如果电压表的量程为0~3 V,为确保电压表不被损坏,则　　　　(选填“能”或“不能”)同时闭合开关S、S1。
【答案】0.3　不能
22、测量额定电压为3.6V的灯泡的额定功率,估计它的额定功率为0.8W。器材:两节干电池,6V的蓄电池,电流表(0～0.6A和0～3A),电压表(0～3V和0～15V),开关,滑动变阻器的规格有“10Ω　1A”“15Ω　1.5A”“20Ω　2A”“50Ω　2A”四种,导线。则电源应选用____________,电流表用____________量程,电压表用____________量程,滑动变阻器应选____________规格。
【答案】6V的蓄电池　0～0.6A　0～15V “15Ω　1.5A”
23、探究电流产生热量的多少用如图所示的电路。
(1)图示操作，是通过_________的方法来保证流过两电热丝的电流相等，这时探究电流产生热量的多少与_________的关系。
(2)若要探究电流产生的热量与电流大小的关系，则可以在电路中接入______________，来方便地改变电路中的电流。
(3)本探究过程除了运用到控制变量法，同时还用到的主要方法是___________。
【答案】串联 电阻 滑动变阻器 转换法
三、实验题。
24、如图所示，探究“电流通过导体产生热量的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。
（1）组装之前，U形管内注入适量红墨水，U形管　 　（选填“属于”或“不属于”）连通器。
（2）图甲是探究在通电时间相同和　 　相同的情况下，导体产生的热量与
　 　 大小是否有关的装置。
（3）实验中通过观察　 　 的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是　 　 　。
A.探究电流与电压、电阻的关系
B.用铁屑显示磁体周围磁场分布
C.研究光的传播时，引入“光线”
D.扩散现象表明分子在不停地做无规则运动
（4）由图乙所示，电流表的示数为　 　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是　 　J。
（5）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是　 　 　 。
【答案】（1）属于 （2）电流；电阻 （3）U型管液面高度差；BD
（4）2；200 （5）透明容器密闭性不好
25、在“测定小灯泡额定功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V。
小明在连接实验电路时还有导线未接上，如图甲所示，请用笔画线代替导线把图甲中的电路连接好。
在检查电路连接时，滑动变阻器的滑片应该移到 (A/B)端。
实验时，要使小灯泡正常发光，应移动滑动变阻器的滑片使电压表的示数为：
V，此时电流表的示数如图乙所示，其示数为 A，那么小灯泡的额定功率是 W。
小华为了得到比较准确的小灯泡额定功率，她用同一套器材做了三次实验，，获得三组数据，并进行了数据处理，如下表：
实验序号 电流表示数/A 额定功率/W 额定功率的平均值/W
1 0.71 2.698
2 0.69 2.622
3 0.68 2.584
①她测得的功率有差异的主要原因是 。
②这样处理数据的方法是否正确？ ，其理由是 。
【答案】
如图所示：
A 3.8 0.7 2.66
①电压表3.8V读数有误差 ②正确 减小实验误差
四、计算题。
26、如图所示．电路中电源电压可调，小灯泡L1标有“6V 6W”的字样，小灯泡L2、L3标有“6V 12W”的字样
闭合S2，断开S1、S3，，调节电源电压使电压表V2的示数为6V，求L2的实际功率。
闭合S1、S3断开S2，调节电源电压使电压表V1的示数为3V,求L1的电阻．
闭合S1、S2、S3，画出此时的等效电路图,调节电源电压为18V，求此时L3的实际功率。
【答案】闭合S2，断开S1、S3时，L2、L3两灯串联，
U2实=U2额=6V
P2实=P2额=12w
闭合S1、S3，断开S2时，L1、L3两灯并联，据题意，小灯泡电阻不变.
R1=U21额/P1额＝=2/6W=6Ω
S1、S2、S3均闭合时，L1、L3两灯并联，L2短路，等效电路如图1所示. 因为L3两端的电压远高于其额定电压，L3烧坏，所以实际功率为0 W
27、如图甲所示，电源电压保持不变，R0为定值电阻。闭合开关S，将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图像如图乙所示。求：
（1）电源电压、R0的阻值、滑动变阻器的最大阻值；
（2）当滑片在a端时，通电1min电阻R0产生的热量。
【答案】（1）12V 10Ω 20Ω （2）96J
