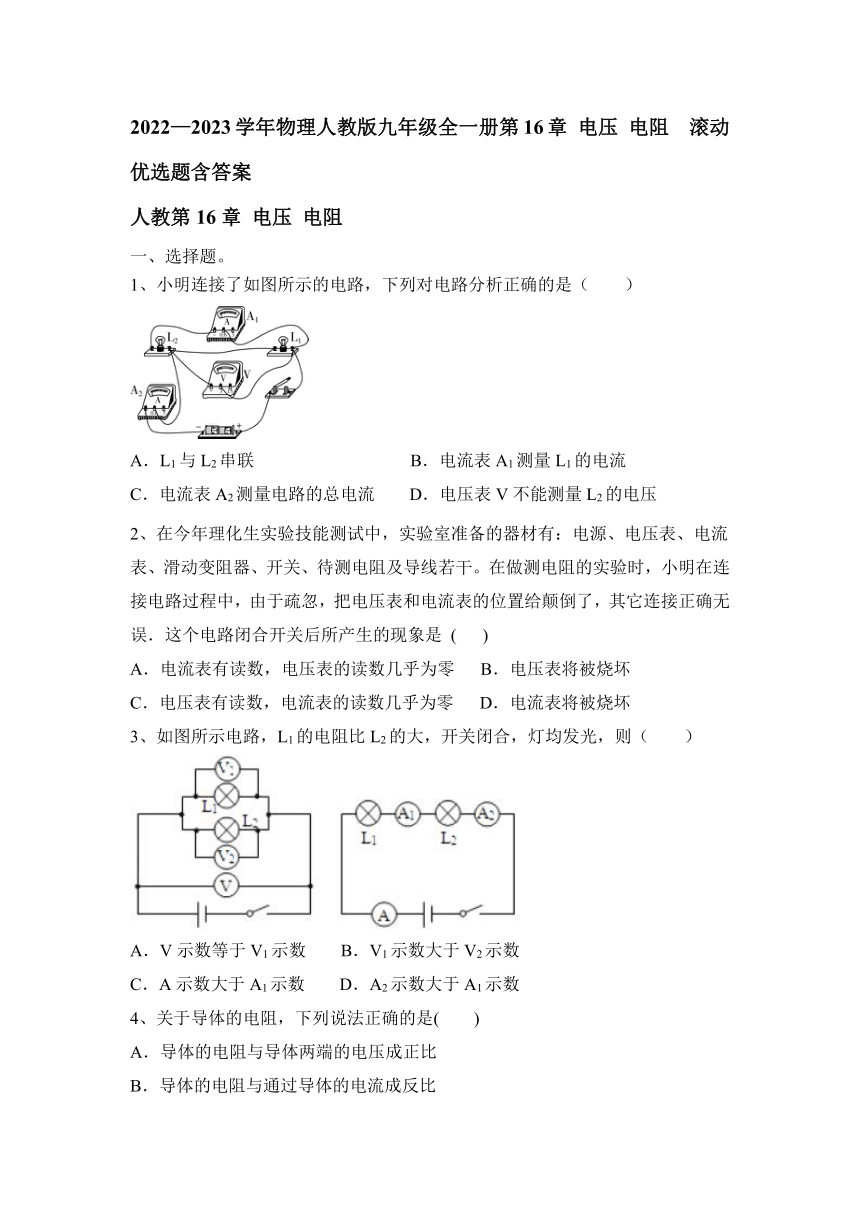

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 滚动优选题（含答案）

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 滚动优选题含答案
人教第16章 电压 电阻
一、选择题。
1、小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联 B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流 D．电压表V不能测量L2的电压
2、在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是 ( )
A．电流表有读数，电压表的读数几乎为零 B．电压表将被烧坏
C．电压表有读数，电流表的读数几乎为零 D．电流表将被烧坏
3、如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（　　）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
4、关于导体的电阻，下列说法正确的是( )
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比

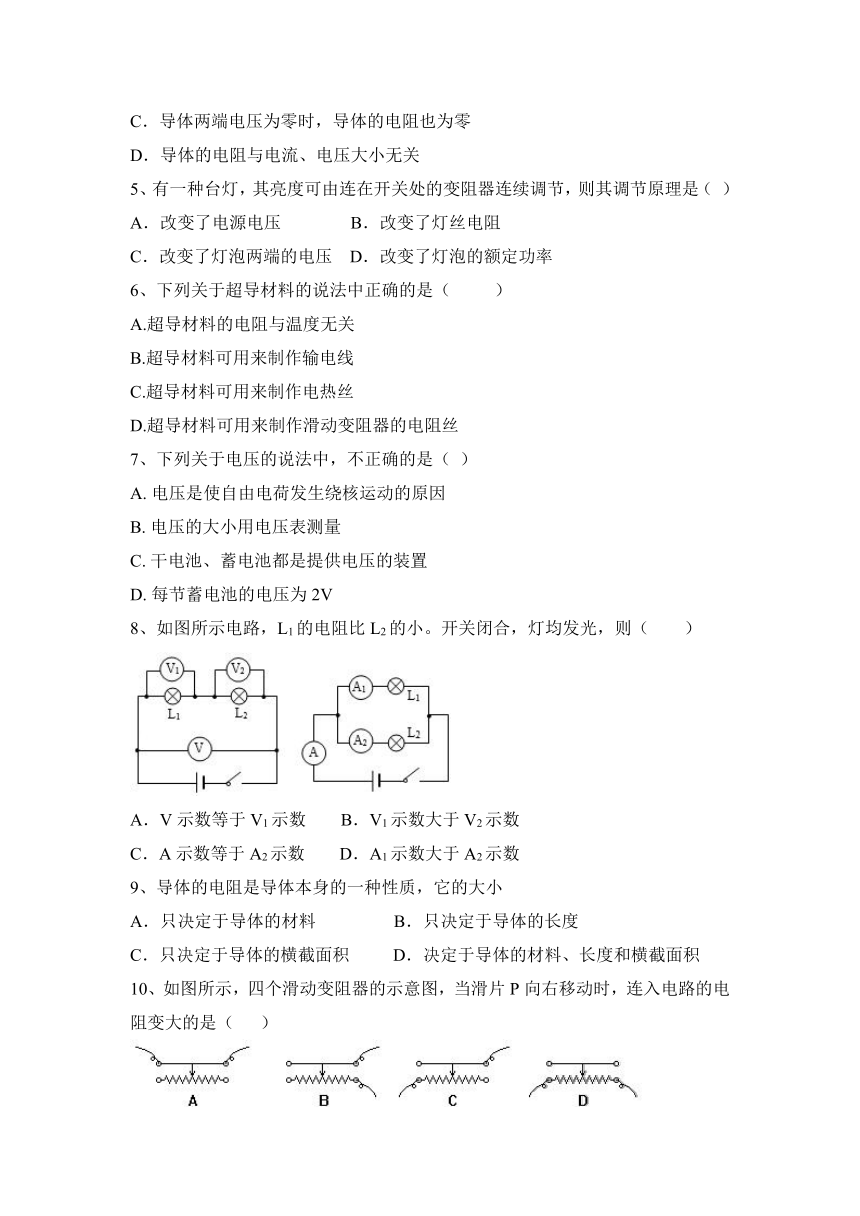

C．导体两端电压为零时，导体的电阻也为零
D．导体的电阻与电流、电压大小无关
5、有一种台灯，其亮度可由连在开关处的变阻器连续调节，则其调节原理是（ ）
A．改变了电源电压 B．改变了灯丝电阻
C．改变了灯泡两端的电压 D．改变了灯泡的额定功率
6、下列关于超导材料的说法中正确的是（　 　）
A.超导材料的电阻与温度无关
B.超导材料可用来制作输电线
C.超导材料可用来制作电热丝
D.超导材料可用来制作滑动变阻器的电阻丝
7、下列关于电压的说法中，不正确的是（ ）
A. 电压是使自由电荷发生绕核运动的原因
B. 电压的大小用电压表测量
C. 干电池、蓄电池都是提供电压的装置
D. 每节蓄电池的电压为2V
8、如图所示电路，L1的电阻比L2的小。开关闭合，灯均发光，则（　　）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数等于A2示数 D．A1示数大于A2示数
9、导体的电阻是导体本身的一种性质，它的大小
A．只决定于导体的材料 B．只决定于导体的长度
C．只决定于导体的横截面积 D．决定于导体的材料、长度和横截面积
10、如图所示，四个滑动变阻器的示意图，当滑片P向右移动时，连入电路的电阻变大的是（ ）

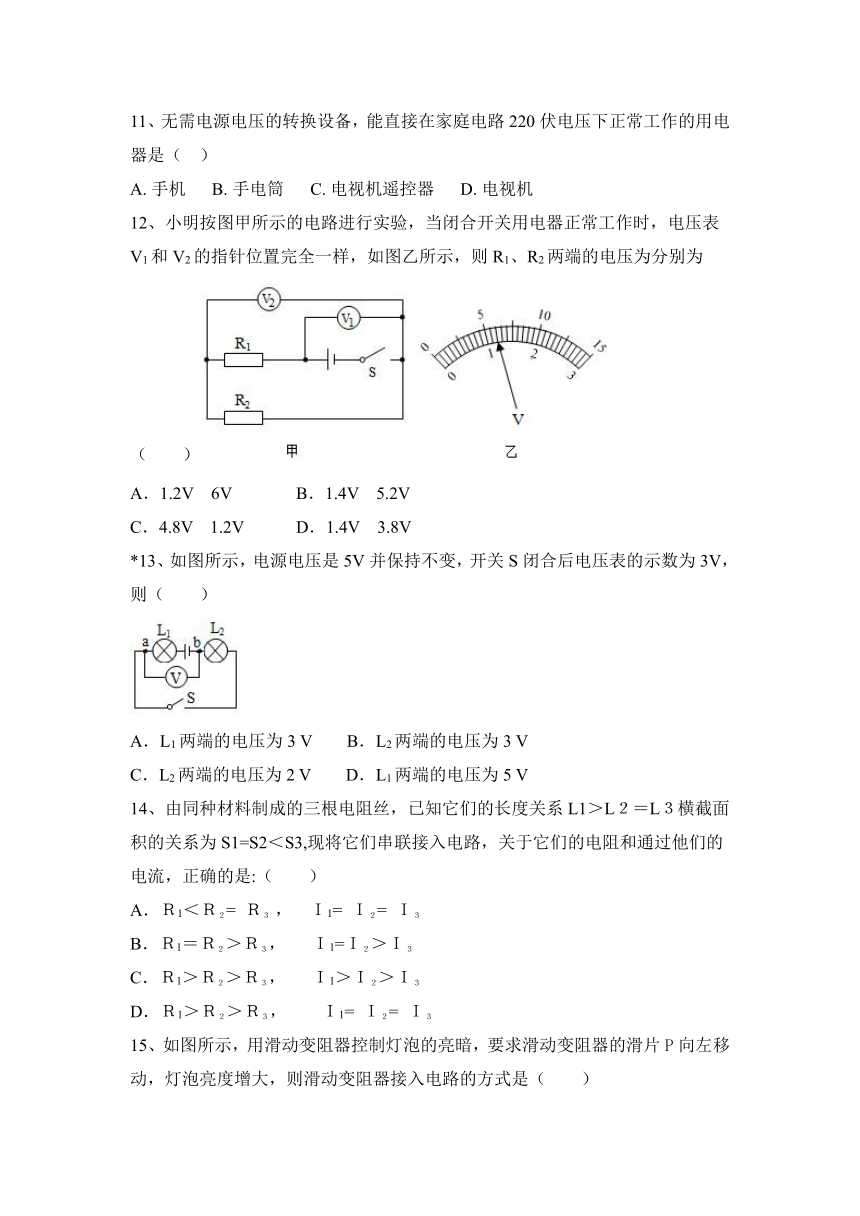

11、无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（ ）
A. 手机 B. 手电筒 C. 电视机遥控器 D. 电视机
12、小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为（　　）
A．1.2V 6V B．1.4V 5.2V
C．4.8V 1.2V D．1.4V 3.8V
*13、如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（　　）
A．L1两端的电压为3 V B．L2两端的电压为3 V
C．L2两端的电压为2 V D．L1两端的电压为5 V
14、由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L２＝L３横截面积的关系为S1=S2＜S3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是:（　　）
A．Ｒ1＜Ｒ２= Ｒ３ ， Ｉ1= Ｉ２= Ｉ３
B．Ｒ1＝Ｒ２＞Ｒ３， Ｉ1=Ｉ２＞Ｉ３
C．Ｒ1＞Ｒ２＞Ｒ３， Ｉ1＞Ｉ２＞Ｉ３
D．Ｒ1＞Ｒ２＞Ｒ３， Ｉ1= Ｉ２= Ｉ３
15、如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是（　　）
A．A接M点，B接N点 B．C接M点，B接N点
C．C接M点，D接N点 D．D接M点，A接N点
二、填空题。
16、国际上用字母________表示电压，电压的单位是________，符号是________，一节干电池的电压是________，一节铅蓄电池的电压是________。
17、如图所示电路，电源电压为6 V。当开关S闭合时，L1和L2串联，且流过L1的电流为1 A。则图中③位置处电表应为_______表(选填“电流”或“电压”)，①位置处电表示数大小为__________，②位置处电表示数大小为____________。
18、有这样几种物质：硅、铝、橡胶、锗、铜、陶瓷，其中____是半导体，____是绝缘体。
19、一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S。通过分析可知，金属杆OC与弧形电阻AB组合在一起相当于一个_______，观察______可以粗略地反映风力的大小。若要提高该装置反映风力大小的性能，可采取的方法是______。
20、用电压表测电压时，让电压表与被测用电器______联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的______测量值。
21、测量电路两端电压的仪表叫________，电路中的符号是________，要测量某部分电路两端的电压，必须把它跟这部分电路________起来，并使电流从________接线柱流入，从________接线柱流出，还要注意被测电压不得超过它的________。
22、如图所示电路，开关闭合后，发现电压表V1与V3的指针偏转角度完全相同，则电压表V2与V3的示数之比为_____________，电压表V1与V2的示数之比为_____________。
三、作图题。
23、请用笔画线代替导线，在图中完成电路连接。
要求：
（1）开关同时控制两灯
（2）两灯并联。
（3）电压表测L1两端电压。
四、实验题。
24、某学习小组在探讨影响导体电阻大小因素时，找资料发现在导体材料和粗细相同时，其电阻与长度成正比，即可以用下述表达式表示：R＝kx，其中k为比例常数，x为导体的长度。于是他们用下面的器材：电压恒定的电源、开关、粗细均匀的镍铬合金丝、电压表等及图甲所示电路来探究此问题，图中AB为镍铬合金丝，P为滑动端，图乙为实物连线图。
(1)他们的实验方法是控制了____________不变。
(2)调节镍铬合金丝上的滑动片，电压表的示数____(选填“能”或“不能”)反映导体AP间电阻的变化。
(3)要完成此实验，除了记录电压表示数外，还需要的测量器材是__________。
25、小明在深究“串联电路电压的规律”实验中：
（1）按如图甲所示连接电路，闭合开关后，发现电压表出现了如图乙所示的现象，则他下一步应该进行的操作是：　 　
（2）改正电路后，闭合开关进行实验，分别测出L1两端电压、L2两端电压和L1、L2两端的总电压记录在右面表格中，其中L2两端的电压如图丙所示，则L2两端的电压为　 　V。
U1/V U2/V U总/A
1.2 2.4
（3）小明分析实验数据得出结论：
①串联电路两端的电压等于各部分电路两端电压之和
②串联电路中，各部分电路两端电压相等
交流评估：结合实验数据及小明获得结论你认为本实验在设计方案上存在的两个不足之处是　 　、　 　。
由此对实验结论带来的影响是　 　。
五、阅读下面的短文，回答下列问题。
26、半导体：金属导电性能好，非金属导电性能一般来说比较差．有一些元素，例如硅、锗，导电性能介于金属和非金属之间，比金属差，比非金属强，常常称做半导体．除了导电性能外，半导体还有许多其他特性，例如温度、光照、杂质等外界因素都对它的性能有很大影响．自动照相机能够根据光的强弱自动调整曝光量，所用的感光元件就是一个光敏电阻．光敏电阻是用半导体材料制成的．
（1）哪些元素可以制成半导体？
（2）半导体的导电性能如何？
（3）请举例说明外界因素对半导体的性能的影响．
六、计算题。
27、如图所示，电压表V1的示数为2.5V，电压表V的示数为4.5V，电流表A的示数为0.2A，则电压表V2的示数是多少？通过L1的电流是多少？
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 滚动优选题含答案
人教第16章 电压 电阻
一、选择题。
1、小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联 B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流 D．电压表V不能测量L2的电压
【答案】C
2、在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是 ( )
A．电流表有读数，电压表的读数几乎为零 B．电压表将被烧坏
C．电压表有读数，电流表的读数几乎为零 D．电流表将被烧坏
【答案】C
3、如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（　　）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
【答案】A
4、关于导体的电阻，下列说法正确的是( )
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．导体的电阻与电流、电压大小无关
【答案】D
5、有一种台灯，其亮度可由连在开关处的变阻器连续调节，则其调节原理是（ ）
A．改变了电源电压 B．改变了灯丝电阻
C．改变了灯泡两端的电压 D．改变了灯泡的额定功率
【答案】C
6、下列关于超导材料的说法中正确的是（　 　）
A.超导材料的电阻与温度无关
B.超导材料可用来制作输电线
C.超导材料可用来制作电热丝
D.超导材料可用来制作滑动变阻器的电阻丝
【答案】A
7、下列关于电压的说法中，不正确的是（ ）
A. 电压是使自由电荷发生绕核运动的原因
B. 电压的大小用电压表测量
C. 干电池、蓄电池都是提供电压的装置
D. 每节蓄电池的电压为2V
【答案】A
8、如图所示电路，L1的电阻比L2的小。开关闭合，灯均发光，则（　　）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数等于A2示数 D．A1示数大于A2示数
【答案】D
9、导体的电阻是导体本身的一种性质，它的大小
A．只决定于导体的材料 B．只决定于导体的长度
C．只决定于导体的横截面积 D．决定于导体的材料、长度和横截面积
【答案】D
10、如图所示，四个滑动变阻器的示意图，当滑片P向右移动时，连入电路的电阻变大的是（ ）
【答案】C
11、无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（ ）
A. 手机 B. 手电筒 C. 电视机遥控器 D. 电视机
【答案】D
12、小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为（　　）
A．1.2V 6V B．1.4V 5.2V
C．4.8V 1.2V D．1.4V 3.8V
【答案】C
*13、如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（　　）
A．L1两端的电压为3 V B．L2两端的电压为3 V
C．L2两端的电压为2 V D．L1两端的电压为5 V
【答案】B
14、由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L２＝L３横截面积的关系为S1=S2＜S3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是:（　　）
A．Ｒ1＜Ｒ２= Ｒ３ ， Ｉ1= Ｉ２= Ｉ３
B．Ｒ1＝Ｒ２＞Ｒ３， Ｉ1=Ｉ２＞Ｉ３
C．Ｒ1＞Ｒ２＞Ｒ３， Ｉ1＞Ｉ２＞Ｉ３
D．Ｒ1＞Ｒ２＞Ｒ３， Ｉ1= Ｉ２= Ｉ３
【答案】D
15、如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是（　　）
A．A接M点，B接N点 B．C接M点，B接N点
C．C接M点，D接N点 D．D接M点，A接N点
【答案】B
二、填空题。
16、国际上用字母________表示电压，电压的单位是________，符号是________，一节干电池的电压是________，一节铅蓄电池的电压是________。
【答案】U、伏特、V、1.5V、2V
17、如图所示电路，电源电压为6 V。当开关S闭合时，L1和L2串联，且流过L1的电流为1 A。则图中③位置处电表应为_______表(选填“电流”或“电压”)，①位置处电表示数大小为__________，②位置处电表示数大小为____________。
【答案】电压 6 V 1 A
18、有这样几种物质：硅、铝、橡胶、锗、铜、陶瓷，其中____是半导体，____是绝缘体
【答案】硅 橡胶
19、一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S。通过分析可知，金属杆OC与弧形电阻AB组合在一起相当于一个_______，观察______可以粗略地反映风力的大小。若要提高该装置反映风力大小的性能，可采取的方法是______。
【答案】滑动变阻器 灯泡亮度 在电路中串联一个电流表
20、用电压表测电压时，让电压表与被测用电器______联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的______测量值。
【答案】并；最大
21、测量电路两端电压的仪表叫________，电路中的符号是________，要测量某部分电路两端的电压，必须把它跟这部分电路________起来，并使电流从________接线柱流入，从________接线柱流出，还要注意被测电压不得超过它的________。
【答案】电压表、、并联、正、负、量程
22、如图所示电路，开关闭合后，发现电压表V1与V3的指针偏转角度完全相同，则电压表V2与V3的示数之比为_____________，电压表V1与V2的示数之比为_____________。
【答案】4∶5 1∶4
三、作图题。
23、请用笔画线代替导线，在图中完成电路连接。
要求：
（1）开关同时控制两灯
（2）两灯并联。
（3）电压表测L1两端电压。
【答案】如图所示：
四、实验题。
24、某学习小组在探讨影响导体电阻大小因素时，找资料发现在导体材料和粗细相同时，其电阻与长度成正比，即可以用下述表达式表示：R＝kx，其中k为比例常数，x为导体的长度。于是他们用下面的器材：电压恒定的电源、开关、粗细均匀的镍铬合金丝、电压表等及图甲所示电路来探究此问题，图中AB为镍铬合金丝，P为滑动端，图乙为实物连线图。
(1)他们的实验方法是控制了____________不变。
(2)调节镍铬合金丝上的滑动片，电压表的示数____(选填“能”或“不能”)反映导体AP间电阻的变化。
(3)要完成此实验，除了记录电压表示数外，还需要的测量器材是__________。
【答案】电流的大小 能 刻度尺
25、小明在深究“串联电路电压的规律”实验中：
（1）按如图甲所示连接电路，闭合开关后，发现电压表出现了如图乙所示的现象，则他下一步应该进行的操作是：　 　
（2）改正电路后，闭合开关进行实验，分别测出L1两端电压、L2两端电压和L1、L2两端的总电压记录在右面表格中，其中L2两端的电压如图丙所示，则L2两端的电压为　 　V。
U1/V U2/V U总/A
1.2 2.4
（3）小明分析实验数据得出结论：
①串联电路两端的电压等于各部分电路两端电压之和
②串联电路中，各部分电路两端电压相等
交流评估：结合实验数据及小明获得结论你认为本实验在设计方案上存在的两个不足之处是　 　、　 　。
由此对实验结论带来的影响是　 　。
【答案】（1）断开开关，将电压表换为0﹣3V的小量程；
（2）1.2；
（3）选用了相同规格的灯泡做实验；测出了一组实验数据，实验次数太少；实验结论错误或不具有普遍性。
五、阅读下面的短文，回答下列问题。
26、半导体：金属导电性能好，非金属导电性能一般来说比较差．有一些元素，例如硅、锗，导电性能介于金属和非金属之间，比金属差，比非金属强，常常称做半导体．除了导电性能外，半导体还有许多其他特性，例如温度、光照、杂质等外界因素都对它的性能有很大影响．自动照相机能够根据光的强弱自动调整曝光量，所用的感光元件就是一个光敏电阻．光敏电阻是用半导体材料制成的．
（1）哪些元素可以制成半导体？
（2）半导体的导电性能如何？
（3）请举例说明外界因素对半导体的性能的影响．
【答案】
（1）根据短文可知，有一些材料，导电能力介于导体和绝缘体之间，称做半导体，可以制作半导体的材料有：硅、锗等；
（2）根据文意知，半导体的导电性能介于金属和非金属之间，比金属差，比非金属强，且半导体的阻值随温度、光照和杂质等外界因素的不同而发生变化；
（3）①有的半导体，在受到压力后电阻会发生较大的变化，电阻由大到小；②有的半导体，在受热后电阻随温度的升高而迅速减小；③有的半导体，在光照下电阻大大减小，如光敏电阻，没有光照时，光敏电阻就像绝缘体那样不容易导电，有光照时，光敏电阻又像导体那样导电．因此光敏电阻广泛应用到需要对光照反应灵敏的许多自动控制设备中，如光控等装置、照相机的自动调整曝光装置等。
六、计算题。
27、如图所示，电压表V1的示数为2.5V，电压表V的示数为4.5V，电流表A的示数为0.2A，则电压表V2的示数是多少？通过L1的电流是多少？
【答案】电压表V2的示数是2V，通过L1的电流是0.2A。
【详解】由电路图可知，两灯泡串联，电压表V测电源的电压，V1测灯泡L1两端的电压，V2测灯泡L2两端的电压，电流表测电路中的电流；
因为串联电路总电压等于各分电压之和，
所以，电压表V2的示数：U2＝U﹣U1＝4.5V﹣2.5V＝2V；
串联电路各处的电流相等，
通过L1的电流为0.2A。
