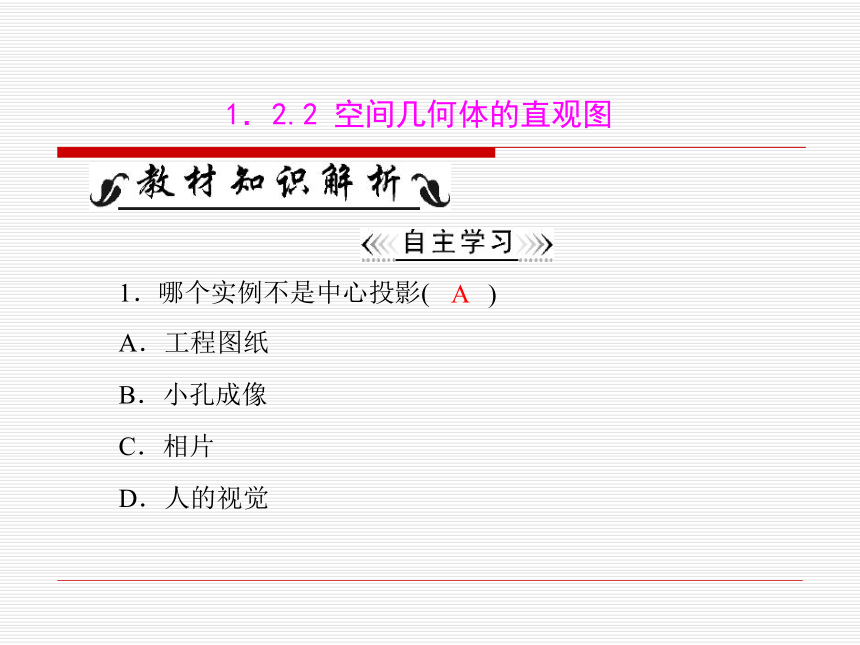

课件20张PPT。1.2.2 空间几何体的直观图)A1.哪个实例不是中心投影(
A.工程图纸
B.小孔成像
C.相片

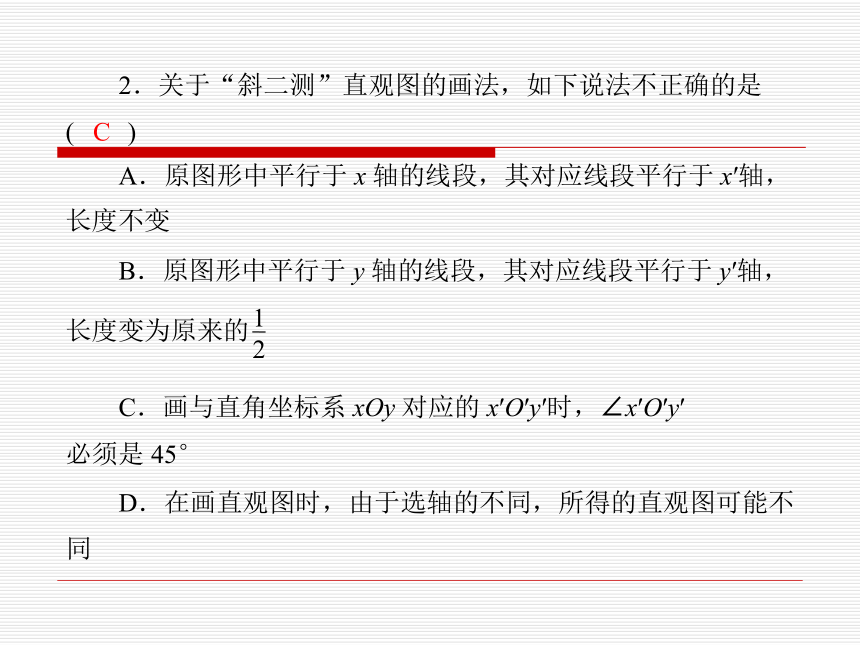

D.人的视觉2.关于“斜二测”直观图的画法,如下说法不正确的是()C A.原图形中平行于 x 轴的线段,其对应线段平行于 x′轴,
长度不变
B.原图形中平行于 y 轴的线段,其对应线段平行于 y′轴,长度变为原来的1
2 C.画与直角坐标系 xOy 对应的 x′O′y′时,∠x′O′y′
必须是 45°
D.在画直观图时,由于选轴的不同,所得的直观图可能不

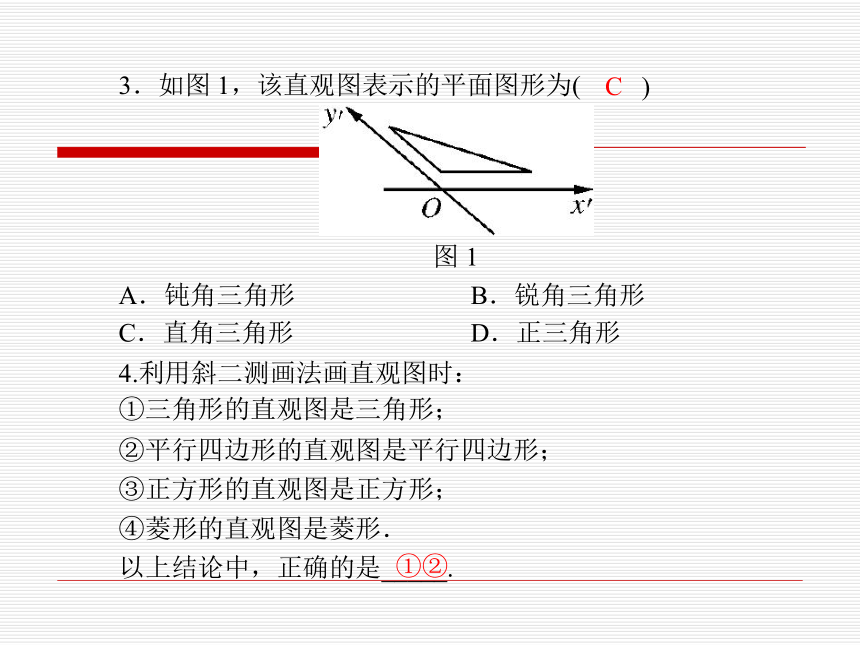

同)C3.如图 1,该直观图表示的平面图形为(
图 1A.钝角三角形
C.直角三角形B.锐角三角形
D.正三角形4.利用斜二测画法画直观图时:
①三角形的直观图是三角形;
②平行四边形的直观图是平行四边形;
③正方形的直观图是正方形;

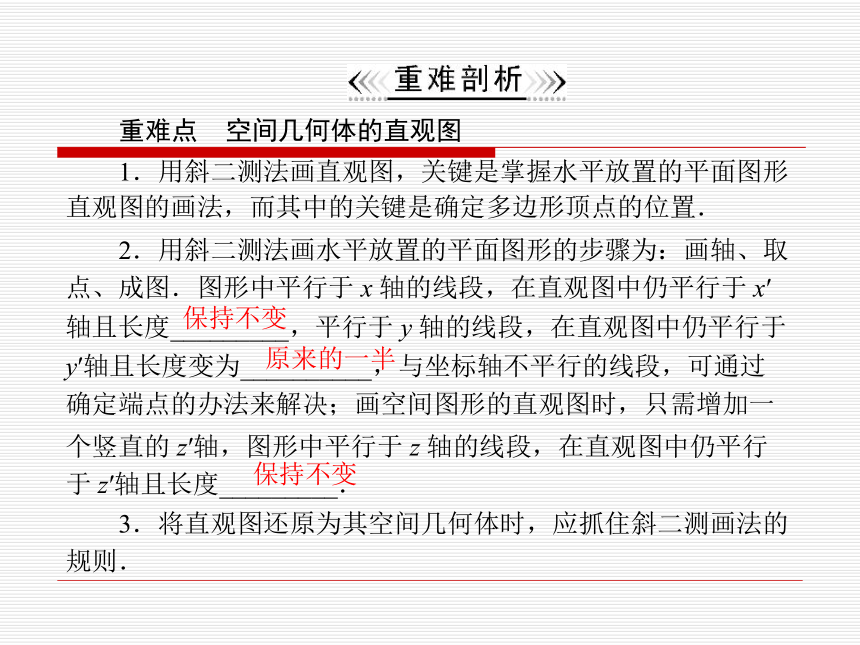

④菱形的直观图是菱形.以上结论中,正确的是_____.①②重难点空间几何体的直观图 1.用斜二测法画直观图,关键是掌握水平放置的平面图形
直观图的画法,而其中的关键是确定多边形顶点的位置.
2.用斜二测法画水平放置的平面图形的步骤为:画轴、取
点、成图.图形中平行于 x 轴的线段,在直观图中仍平行于 x′
轴且长度_________,平行于 y 轴的线段,在直观图中仍平行于
y′轴且长度变为__________,与坐标轴不平行的线段,可通过
确定端点的办法来解决;画空间图形的直观图时,只需增加一
个竖直的 z′轴,图形中平行于 z 轴的线段,在直观图中仍平行
于 z′轴且长度_________.
3.将直观图还原为其空间几何体时,应抓住斜二测画法的

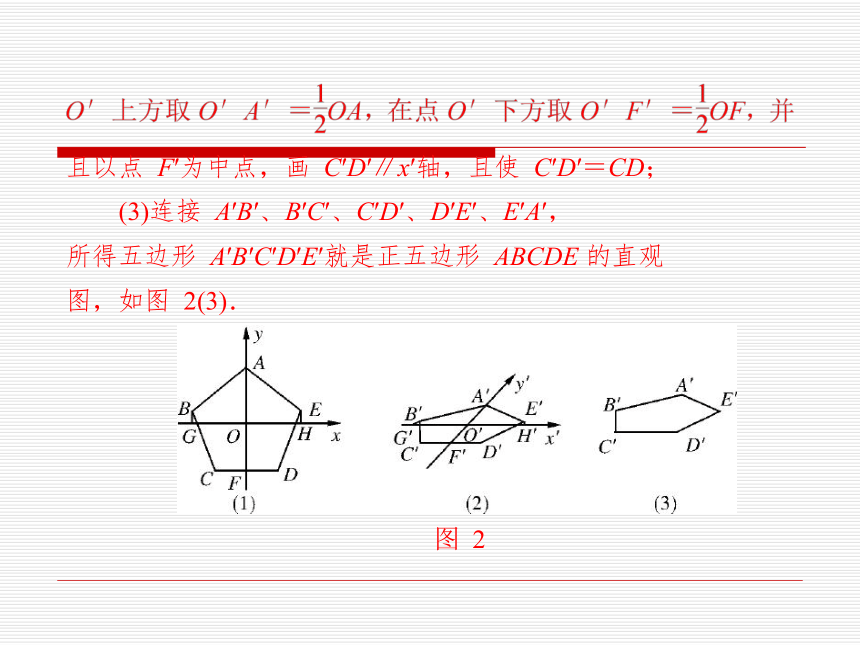

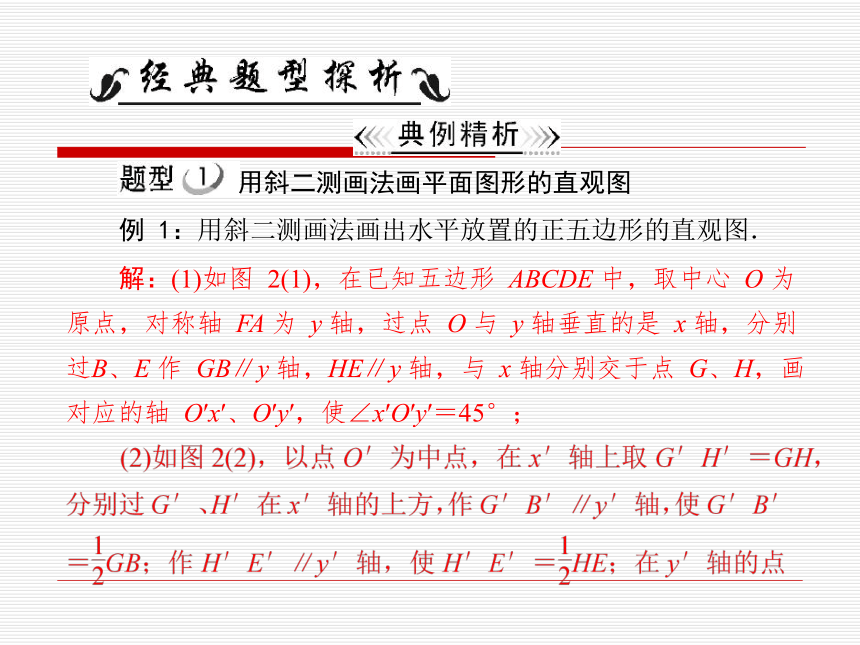

规则.保持不变原来的一半保持不变用斜二测画法画平面图形的直观图 解:(1)如图 2(1),在已知五边形 ABCDE 中,取中心 O 为
原点,对称轴 FA 为 y 轴,过点 O 与 y 轴垂直的是 x 轴,分别
过B、E 作 GB∥y 轴,HE∥y 轴,与 x 轴分别交于点 G、H,画

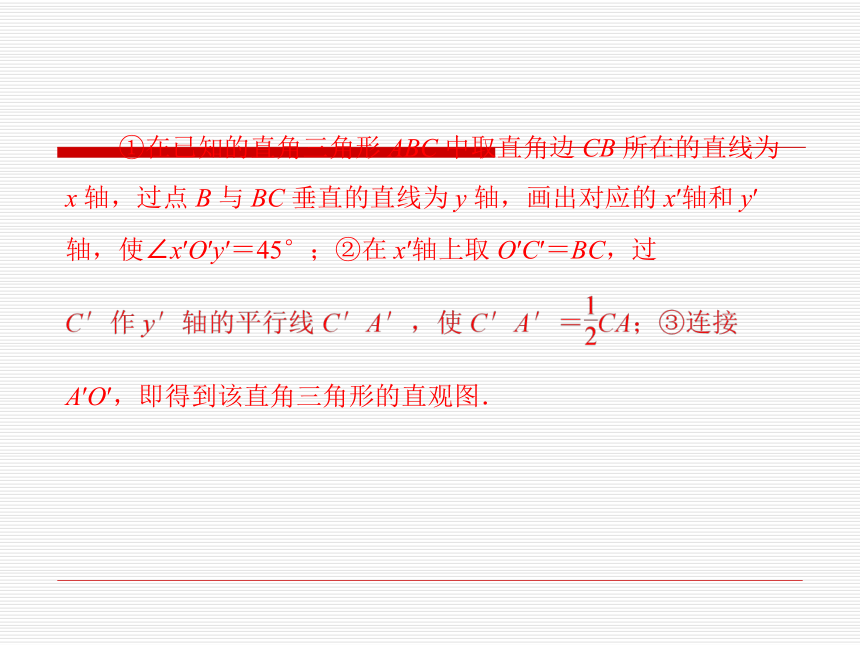

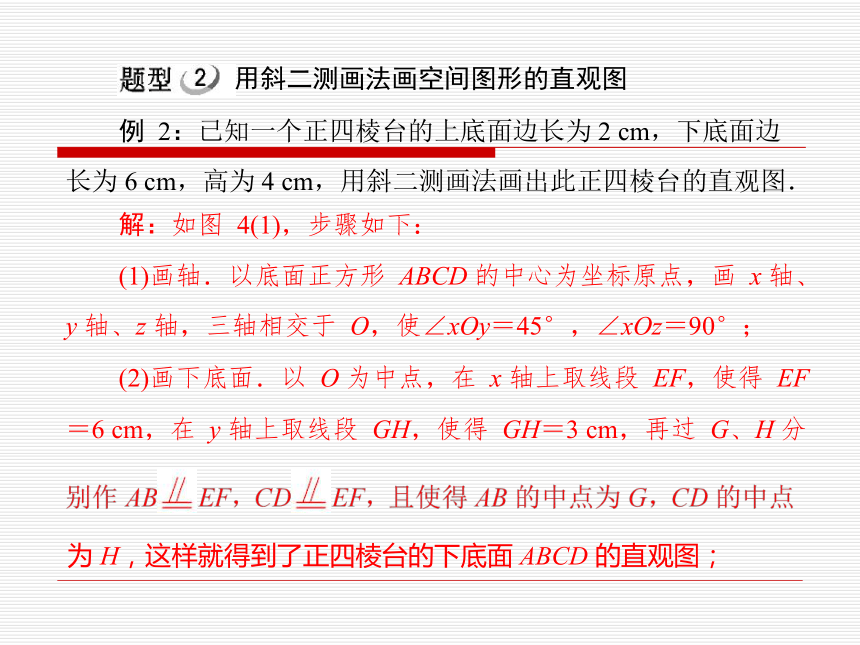

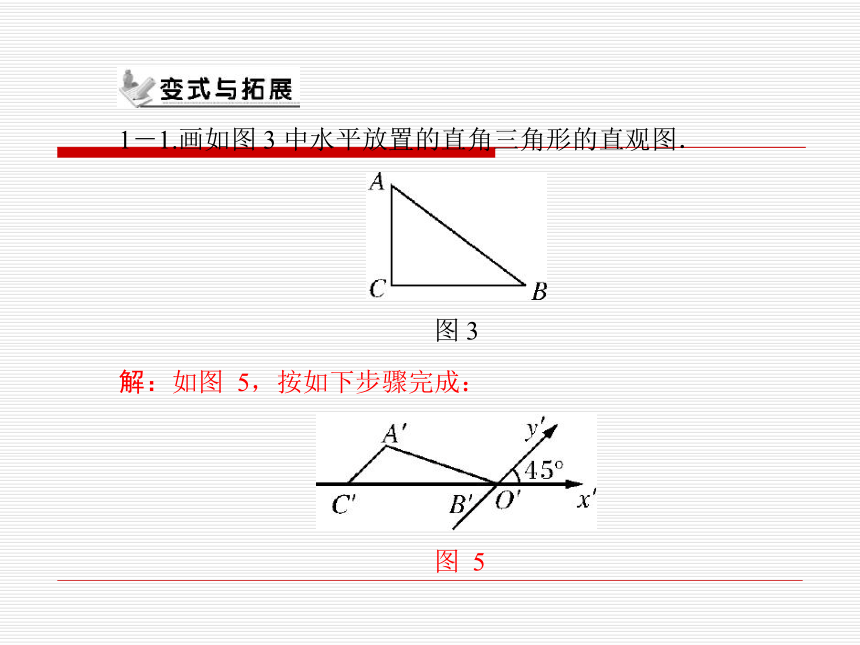

对应的轴 O′x′、O′y′,使∠x′O′y′=45°;例 1:用斜二测画法画出水平放置的正五边形的直观图.1-1.画如图 3 中水平放置的直角三角形的直观图.图 3解:如图 5,按如下步骤完成:图 5用斜二测画法画空间图形的直观图 例 2:已知一个正四棱台的上底面边长为 2 cm,下底面边
长为 6 cm,高为 4 cm,用斜二测画法画出此正四棱台的直观图.2-1.画棱长为 4 cm 的正方体的直观图.给出直观图来研究原图形例 3:如图 5,梯形 A1B1C1D1 是一平面图形 ABCD 的直观=1.请画出原来的平面几何图形的形状,并求原图形的面积.图 5 3-1.图 7 为水平放置的△OAB 的直观图,由图判断原三角
形中 AB、OB、OD、BD 由小到大的顺序为_________________.图 7OD中相应的高度;
(4)成图.连接 PA ′、PB′、A′A、B′B,整理得到三视
图表示的几何体的直观图〔图7(2)〕.正解:C
