第十九章 生活用电
情景
引入
合作
探究
课堂
小结
随堂
训练
知识
梳理
人教版初中物理九年级上册
第1节 家庭电路

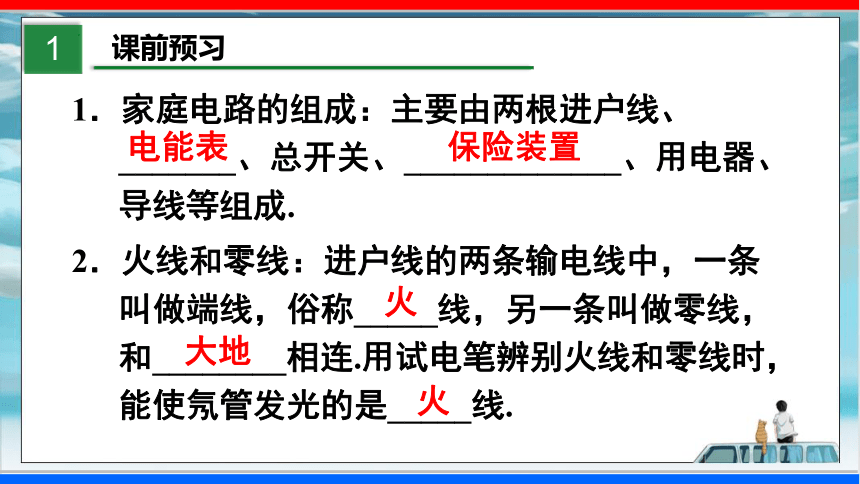

1．家庭电路的组成：主要由两根进户线、_______、总开关、_____________、用电器、导线等组成.
2．火线和零线：进户线的两条输电线中，一条叫做端线，俗称_____线，另一条叫做零线，和________相连.用试电笔辨别火线和零线时，能使氖管发光的是_____线.
电能表
保险装置
火
大地
火
1
课前预习

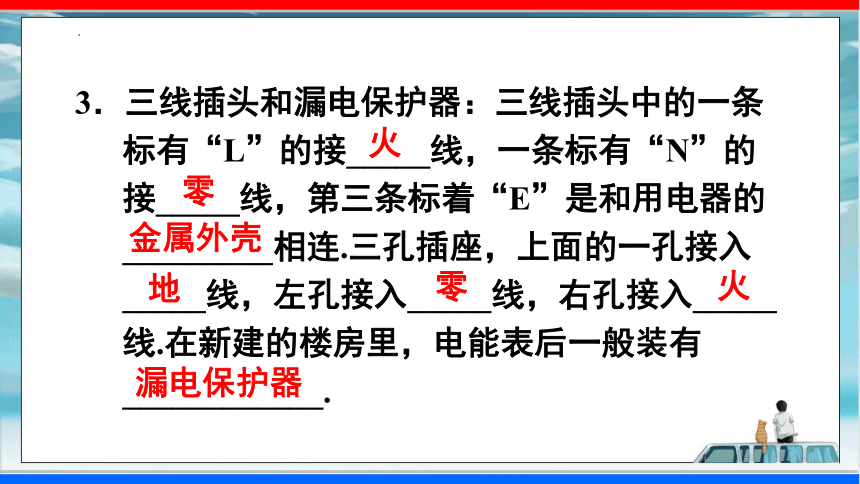

3．三线插头和漏电保护器：三线插头中的一条标有“L”的接_____线，一条标有“N”的接_____线，第三条标着“E”是和用电器的_________相连.三孔插座，上面的一孔接入_____线，左孔接入_____线，右孔接入_____线.在新建的楼房里，电能表后一般装有____________.
火
金属外壳
漏电保护器
火
零
地
零

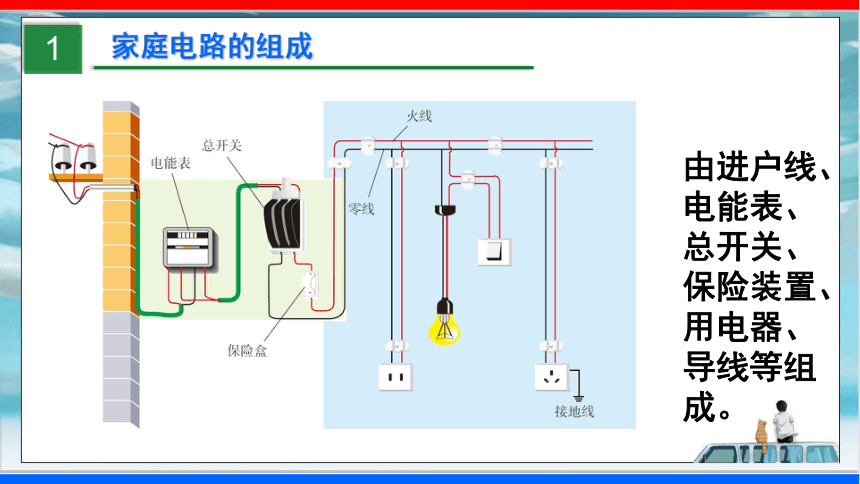

由进户线、电能表、总开关、保险装置、用电器、导线等组成。
1
家庭电路的组成

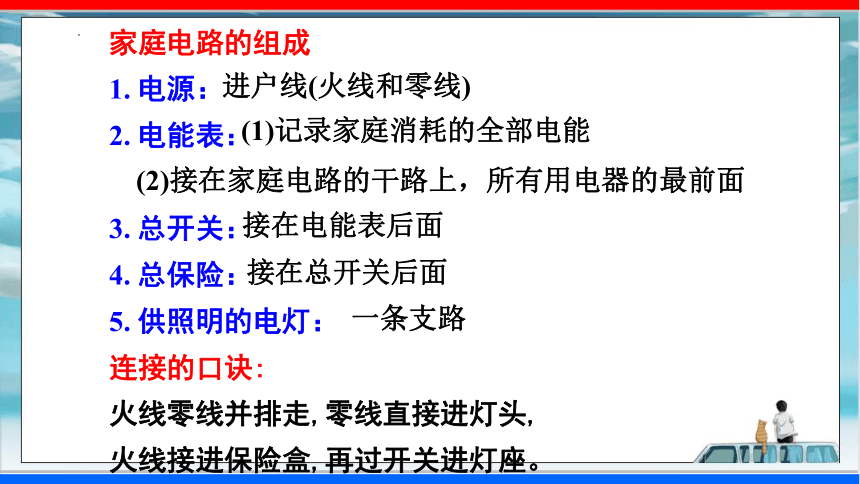

家庭电路的组成
1. 电源：
2. 电能表：
3. 总开关：
4. 总保险：
5. 供照明的电灯：
连接的口诀:
火线零线并排走,零线直接进灯头,
火线接进保险盒,再过开关进灯座。
进户线(火线和零线)
(1)记录家庭消耗的全部电能
(2)接在家庭电路的干路上，所有用电器的最前面
接在电能表后面
接在总开关后面
一条支路

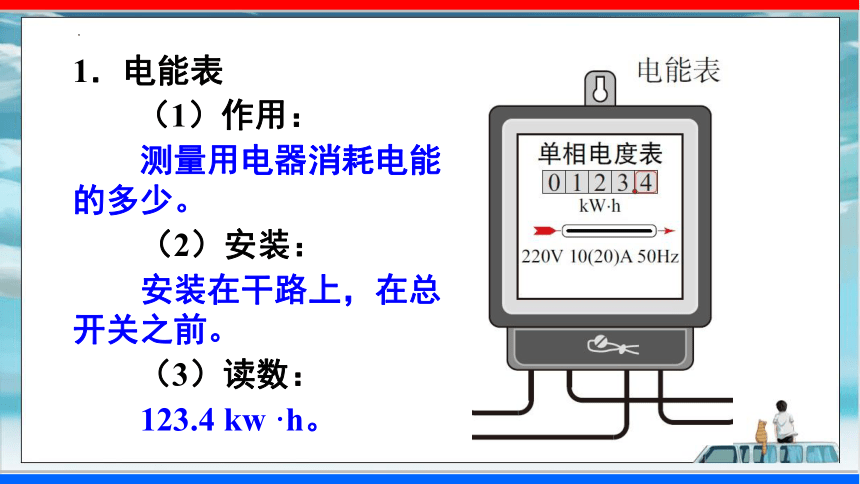

1．电能表
　　（1）作用：
　　（2）安装：
　　测量用电器消耗电能的多少。
　　安装在干路上，在总开关之前。
　　123.4 kw ·h。
　　（3）读数：

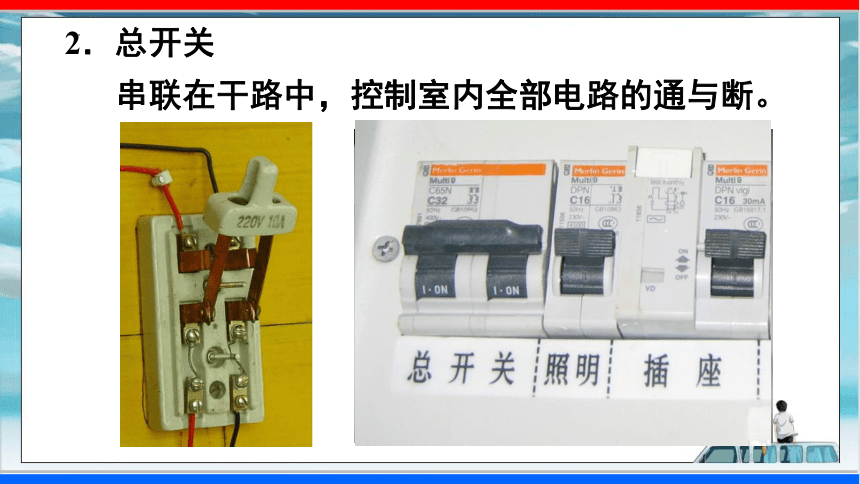

2．总开关
串联在干路中，控制室内全部电路的通与断。

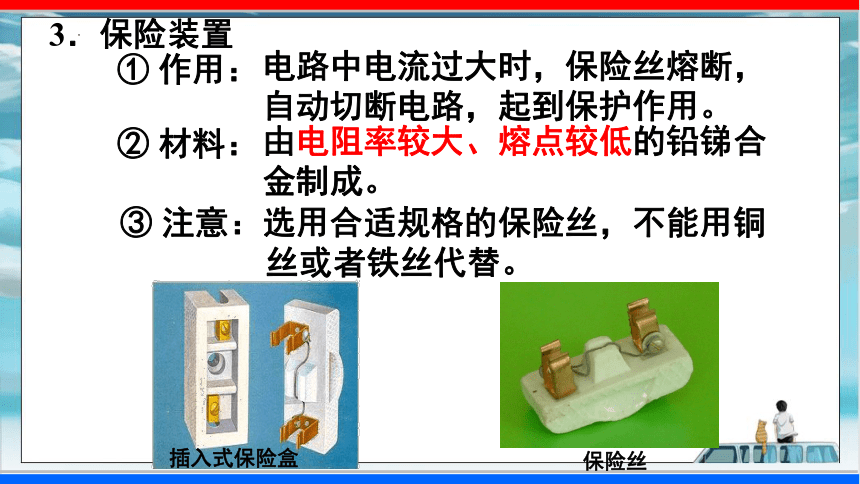

3．保险装置
　　① 作用：
　　② 材料：
　　③ 注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
插入式保险盒
保险丝
空气开关

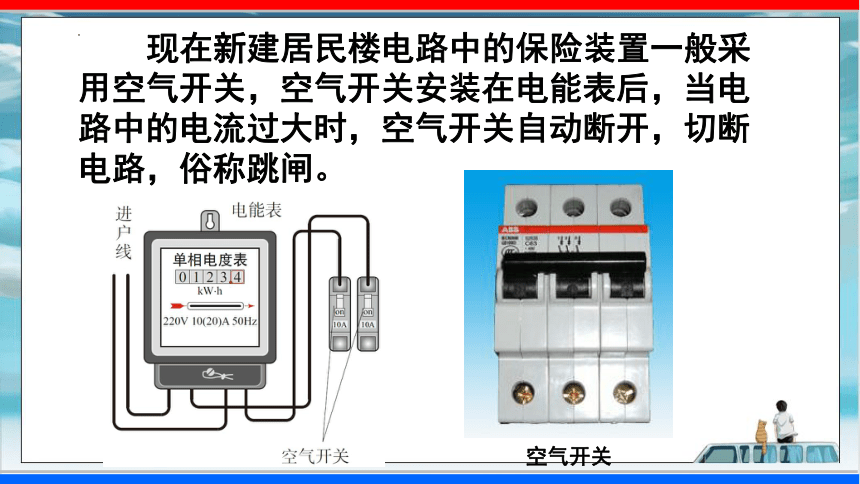

现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。

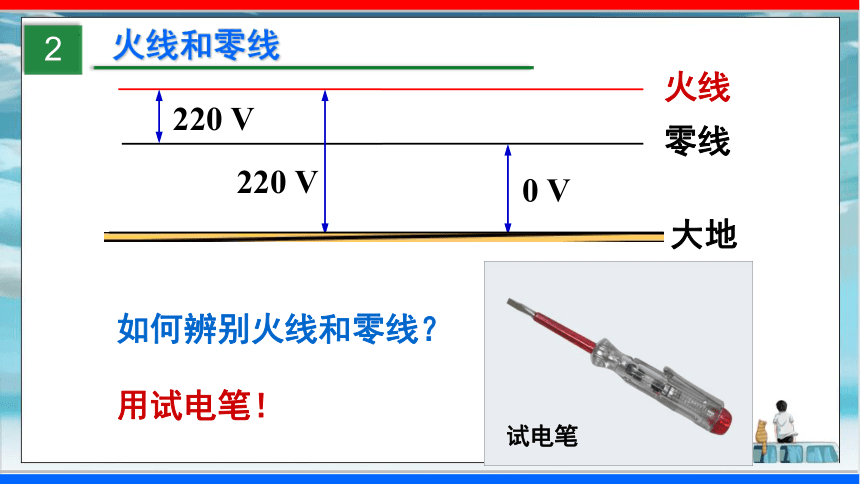

火线
零线
大地
　　用试电笔！
试电笔
0 V
220 V
220 V
　　如何辨别火线和零线？
2
火线和零线

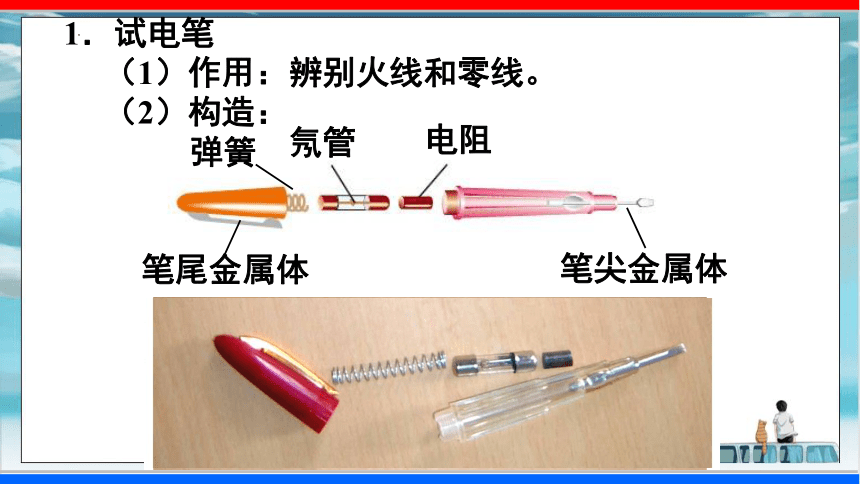

1．试电笔
　　（1）作用：辨别火线和零线。
　　（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧

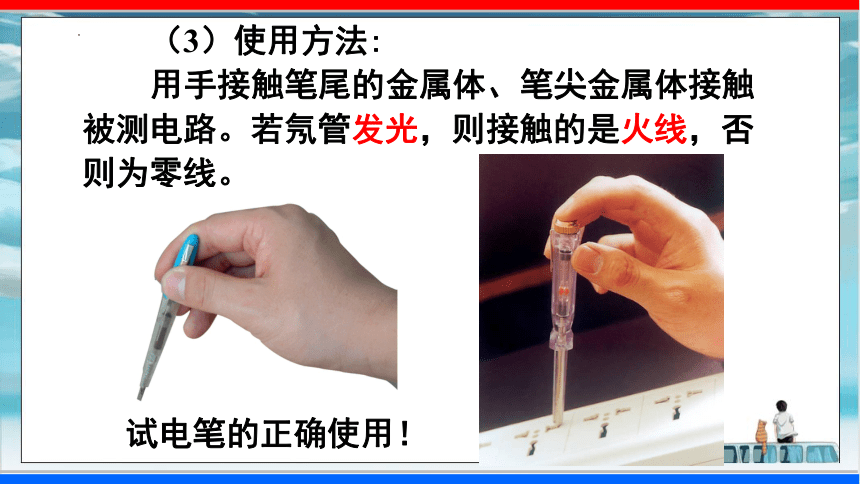

　　（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
错误的使用方法
2．用电器与零线、火线的连接
　　（1）各用电器（插座）并联在电路中。
　　（2）控制用电器的开关要连接在火线和用电器之间。
（1）将闸刀开关上端的静触头接入导线.
（2）控制电灯的开关要接在火线上.
（3）螺丝口灯座的螺旋套必须接在零线上.
（4）接大功率用电器的插座，一般在连接插座的火线上接一根保险丝，而不是在连接插座的火线和零线上各装一根保险丝.
（5）带有金属外壳的家用电器的金属外壳要接地，这样做是为了安全用电.
家庭电路安装中应注意的问题：
1．三线插头
三孔插座
三脚插头
接零线
接火线
接地线
①
②
③
接外壳
接用电部分
①
③
②
接用电器
3
三线插头和漏电保护器
金属外壳用电器接地的理解：
角度一：人接触用电器的金属外壳，相当于接触地线，
人体两端没有电压，不会发生触电危险。
角度二：由于人体的电阻远大于导线的电阻，故外壳中
的电流会通过地线直接回到大地，而不会通过
人体回到大地，相当于地线把人体给短路了。
用对比思想认识两孔和三孔插座：
接线 适用范围 优点
两孔 插座 适用于小功率、外壳绝缘的设备 结构简单，连接方便
适用于大功率、外壳可能带电(如金属外壳)的用电器 能在用电器漏电时，通过地线将漏电导走，以保护人身安全；而且接线牢固，不易产生安全隐患
三孔 插座 两孔插座
三孔插座
火线
零线
接地
接线方式
2．漏电保护器
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
想一想
1.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是(　　)
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
B
4
课堂练习
2．下图是家庭电路的组成，请填出各组成部分的名称。
①________；②_______；③_________；④_________；
⑤________；⑥________；⑦________。
电能表
总开关
保险装置
三孔插座
火线
零线
地线
3．火线和零线：进户线有火线和零线之分，通常用________来辨别。在使用试电笔时，用手接触笔尾金属体，笔尖接触电线，如果氖管________，表示接触的是火线。
试电笔
发光
4.一种试电笔的构造如图所示，下列说法正确的是(　　)
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
D
5．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器等设备，有一配电系统如图所示，以下各个设备的特征叙述正确的是(　　)
A．电能表上可以直接读出应该交的电费
B．所选空气开关的断路电流应等于或略
小于该电路允许通过的最大电流
C．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
D．漏电保护器跳闸可能是因为其安装的位置湿度过大
D
6.如图所示，请用笔画线代替导线将两孔插座、电灯和开关分别接入电路。
解：如图所示。
7.请以笔画线代替导线，将三孔插座、开关控制的电灯接入电路。
解：如图所示。
8.如图所示，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S、S1，风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
解：如图所示。
9.某额定电压为220 V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。请在图中按要求正确完成电路连接。
10.仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。那么，较长的那根插头E接的是________(填“火线”“零线”或“地线”)；你认为这根插头做长点的主要目的是_______________________________________________________。
地线
插入时先接通地线，断开时后断开地线(或确保用电安全)
11. 下图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器______(填“会”或“不会”)切断电路。若人体
电阻为5 kΩ，触电时
通过人体的电流为
______ mA。
【答案】会；44
