第1节　电压
第十六章　电压　电阻
夯实基础
精英题库

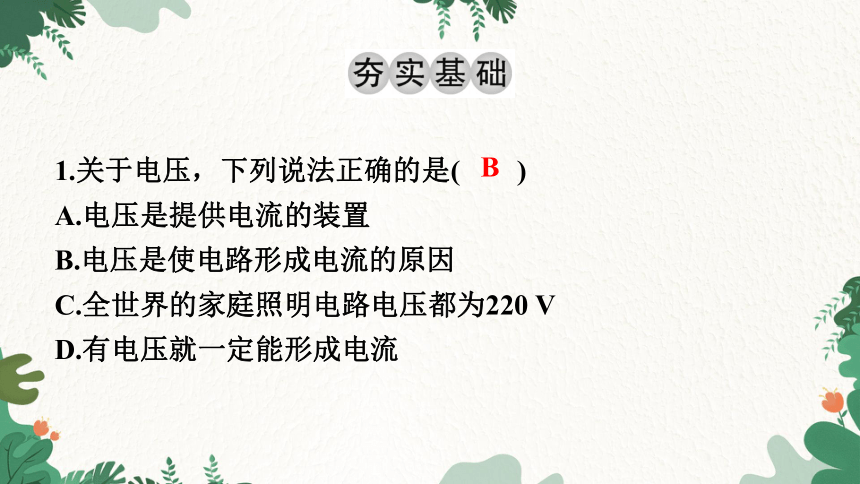

1.关于电压，下列说法正确的是( )
A.电压是提供电流的装置　
B.电压是使电路形成电流的原因
C.全世界的家庭照明电路电压都为220 V　
D.有电压就一定能形成电流
B

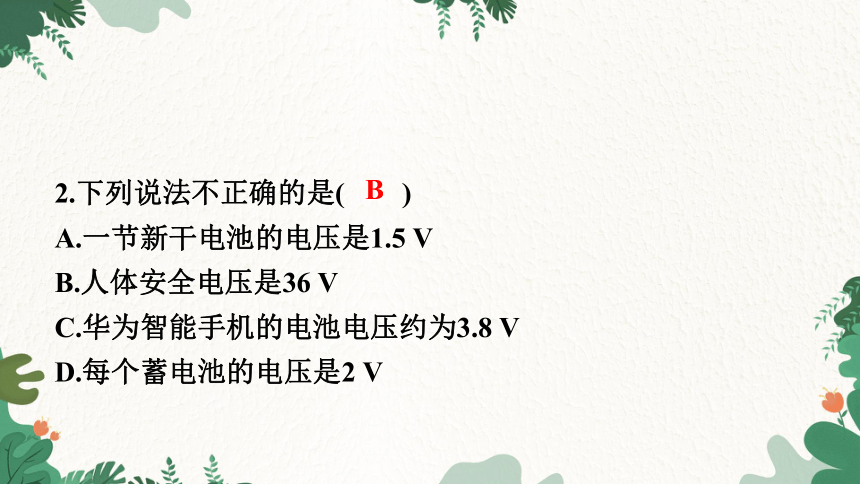

2.下列说法不正确的是( )
A.一节新干电池的电压是1.5 V　
B.人体安全电压是36 V
C.华为智能手机的电池电压约为3.8 V　
D.每个蓄电池的电压是2 V
B
A.水果中储存的是电能
B.把水果串联起来可以提高电压
C.二极管发光把电能转化为光能
D.水果在这里扮演了“电源”的角色，它为发光二极管提供了“电压”

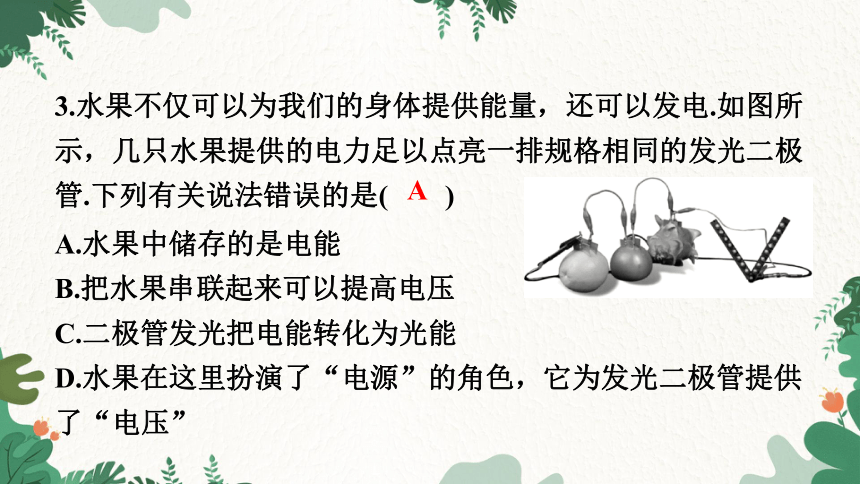

3.水果不仅可以为我们的身体提供能量，还可以发电.如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管.下列有关说法错误的是( )
A
4.(2021四川)普通笔记本电脑的电池电压最接近( )
A.220 V　 B.110 V　
C.20 V　 D.380 V
C

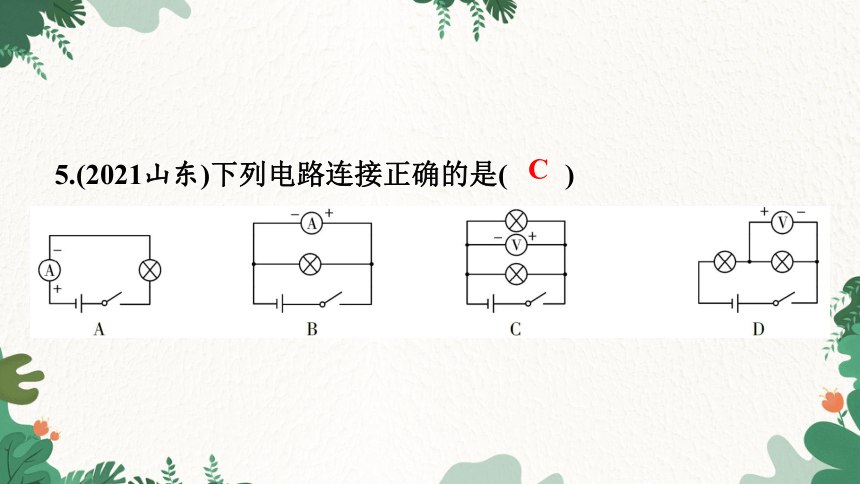

5.(2021山东)下列电路连接正确的是( )
C

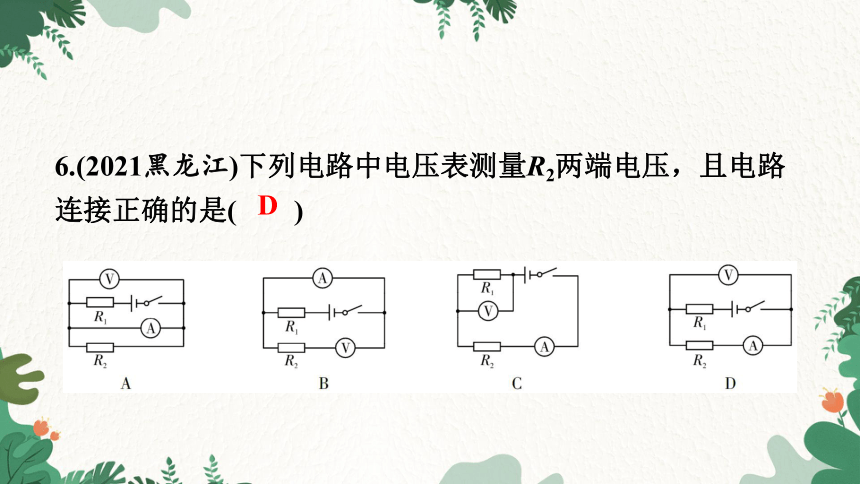

6.(2021黑龙江)下列电路中电压表测量R2两端电压，且电路连接正确的是( )
D
A.L1与L2串联
B.电流表A1测量L1的电流
C.电流表A2测量电路的总电流
D.电压表V不能测量L2的电压

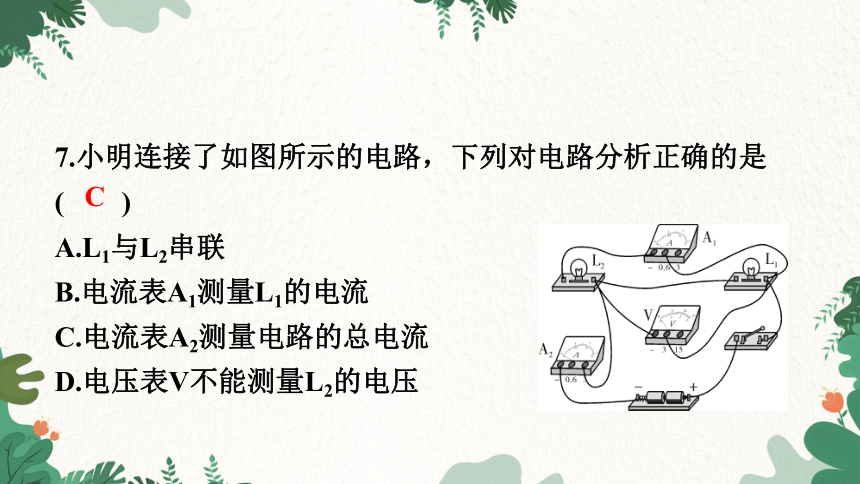

7.小明连接了如图所示的电路，下列对电路分析正确的是( )
C
8.下列关于电压表、电流表的使用规则中，正确的是( )
A.两表都要与被测电路并联
B.两表都可以直接接在电源的两极上
C.两表接入电路时，都应使电流从“+”接线柱流入，从“－”接线柱流出
D.使用时都应该选用较大的量程
C
第9题图
9.如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是( )
A.A1　
B.A2　
C.V1　
D.V2
C
第10题图
10.(2021四川)如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是( )
A.L1断路　
B.L1短路　
C.L2断路　
D.L2短路
C
　第11题图
11.用电压表测某段电路的电压时，应将电压表　 　(选填“并”或“串”)联在该电路两端，被测电压　 　(选填“能”或“不能”)超过它的量程.如图所示，电表的示数为
　 　.
　1.7 V　
　不能　
　并　
12.某同学用有两个量程的电压表(0~3 V和0~15 V)测一节干电池的电压，记录是7.5 V.他出现错误的原因是 _
　，实际电压应是　 　.
　1.5 V　
程测量，却按大量程读数　
用小的量
　第13题图
13.(2021广西)在如图所示的遥控器电池盒中，应安装
　 　节干电池，其正常工作电压为　 　V.
　3　
　2　
第14题图
14.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池.观察电压表的接线情况和指针偏转可知：锌片是盐水电池的
　 　极，电池的电压为　 　V.
　0.6　
　负　
15.如图甲所示的实物图，闭合开关S，灯泡L1和L2是
　 　联；如图乙所示，电压表测得L2的电压是　 　V.
　2.6　
　并　
16.(2021辽宁)如图所示的电路中，闭合开关S后，两灯均发光，则甲是　 　表，乙是　 　表(均选填“电流”或“电压”).
　电压　
　电流　
17.(2021贵州)如图所示实物电路，请用笔画线代替导线按要求完成电路连接.要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉.
如图所示：
答案图
甲的问题：　 　；
乙的问题：　 　；
丙的问题：　 　.
　所测电压超过了电压表的量程　
　选择电压表的量程过大　
18. 如图所示是某学习小组在测量串联和并联电路的电压实验中出现的现象，请在下面横线上写出造成这些现象的原因.
　正、负接线柱接反了　
(1)　 　.
(2)　 　.
　电流表示数变大，电压表示数变小：R2短路　
19.(2021上海)在如图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只有一处故障，且发生在电阻 R1或R2上.请写出两电表的变化情况及其对应的故障.
　电压表示数不变，电流表示数变大：R1短路　
(1)请你找出那根连错的导线，在这根导线上画“ ”，并用笔画线代替导线重新画出一根连接正确的导线.
20.如图是小晶所连的电路，她要测量小灯泡L2两端的电压.
(2)在方框里画出正确连接线后的电路图.
　如图所示：
答案图
