人教版物理九年级全册 《第十九章 生活用电》复习课件(共39张PPT)

(共39张PPT)
《第十九章　生活用电》复习
第十九章　生活用电
知识梳理
考点集训

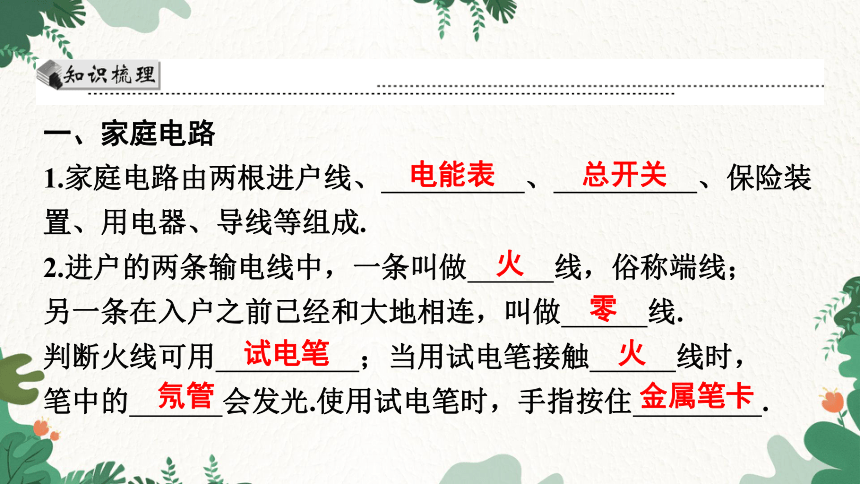

一、家庭电路
1.家庭电路由两根进户线、　 　、　 　、保险装置、用电器、导线等组成.
2.进户的两条输电线中，一条叫做　 　线，俗称端线；
另一条在入户之前已经和大地相连，叫做　 　线.
判断火线可用　 　；当用试电笔接触　 　线时，
笔中的　 会发光.使用试电笔时，手指按住 .
金属笔卡
　氖管
　火　
　试电笔　
　零　
　火　
　总开关　
　电能表　
3.进户线：火线和零线之间的电压为　 　，零线与大地之间的电压为　 　.
4.用电器：(1)所有用电器　 　联在电路中.
(2)控制用电器的开关接在用电器和　 　线之间.
　火　
　并　
　0 V　
　220 V　

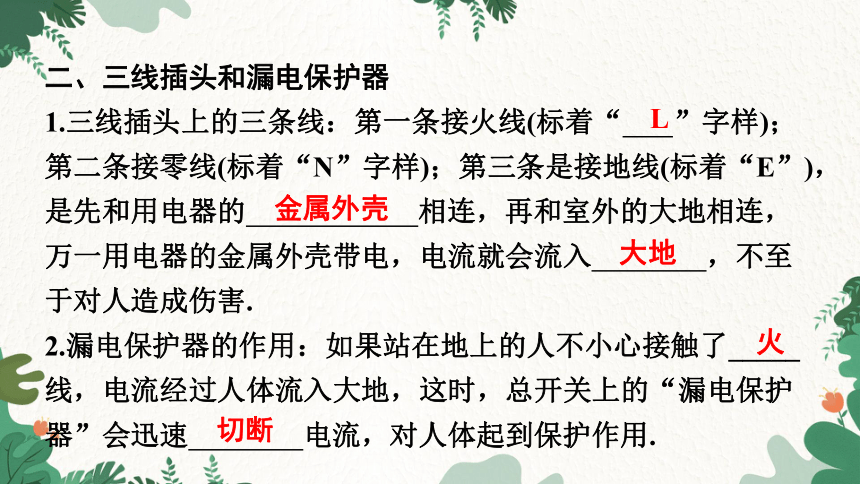

二、三线插头和漏电保护器
1.三线插头上的三条线：第一条接火线(标着“　 ”字样)；第二条接零线(标着“N”字样)；第三条是接地线(标着“E”)，是先和用电器的　 　相连，再和室外的大地相连，万一用电器的金属外壳带电，电流就会流入　 　，不至于对人造成伤害.
2.漏电保护器的作用：如果站在地上的人不小心接触了_____
线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速　 　电流，对人体起到保护作用.
　切断　
　火　
　大地　
　金属外壳　
　L

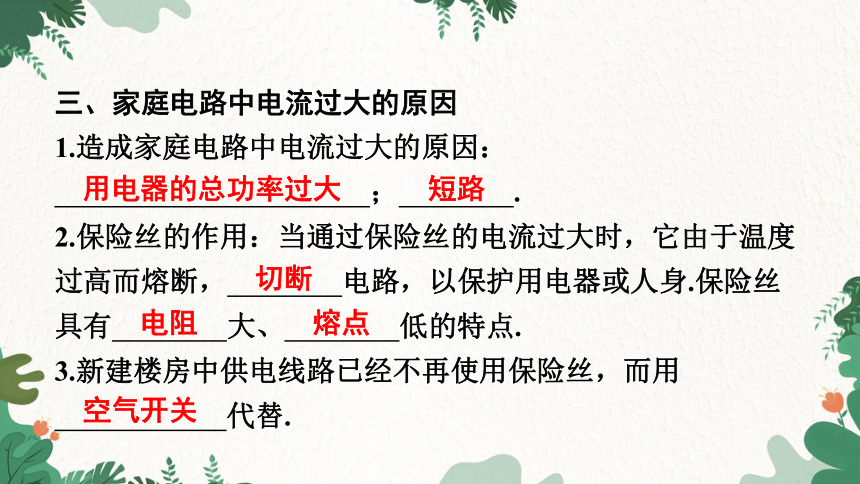

三、家庭电路中电流过大的原因
1.造成家庭电路中电流过大的原因：
　 　；　 　.
2.保险丝的作用：当通过保险丝的电流过大时，它由于温度过高而熔断，　 　电路，以保护用电器或人身.保险丝具有　 　大、　 　低的特点.
3.新建楼房中供电线路已经不再使用保险丝，而用
　 　代替.
　空气开关　
　熔点　
　电阻　
　切断　
　短路　
　用电器的总功率过大　

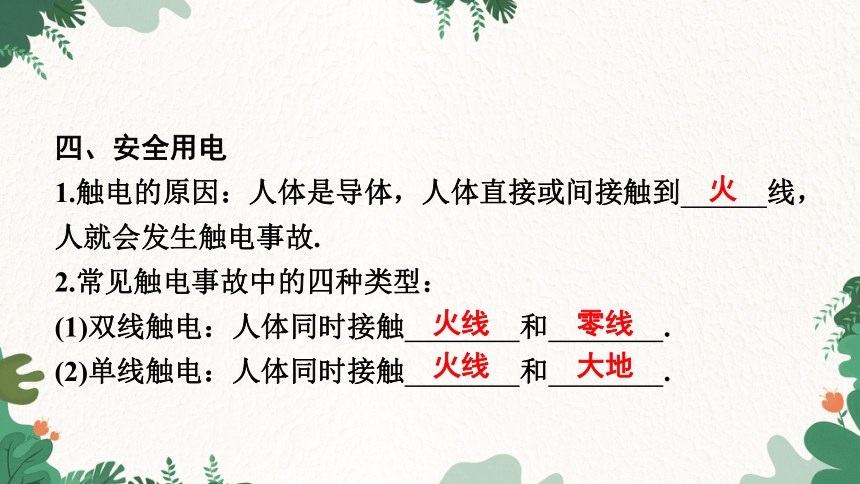

四、安全用电
1.触电的原因：人体是导体，人体直接或间接触到　 　线，人就会发生触电事故.
2.常见触电事故中的四种类型：
(1)双线触电：人体同时接触　 　和　 　.
(2)单线触电：人体同时接触　 　和　 　.
　大地　
　火线　
　零线　
　火线　
　火　

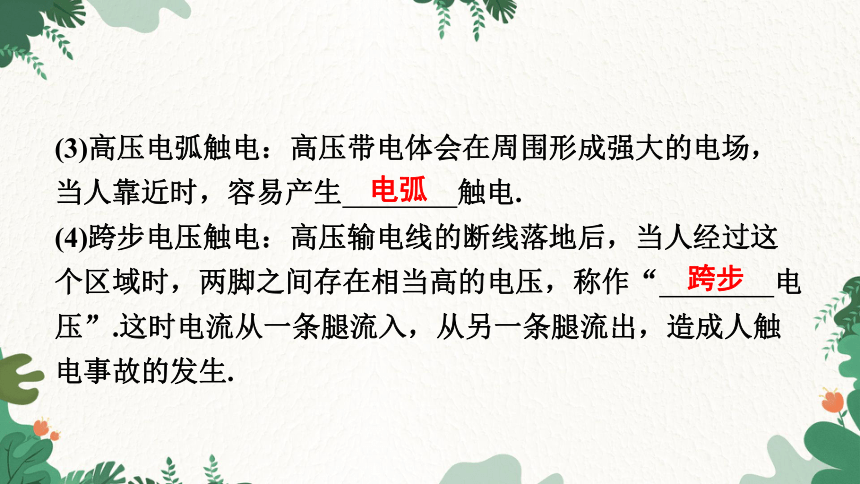

(3)高压电弧触电：高压带电体会在周围形成强大的电场，当人靠近时，容易产生　 　触电.
(4)跨步电压触电：高压输电线的断线落地后，当人经过这个区域时，两脚之间存在相当高的电压，称作“　 　电压”.这时电流从一条腿流入，从另一条腿流出，造成人触电事故的发生.
　跨步　
　电弧　

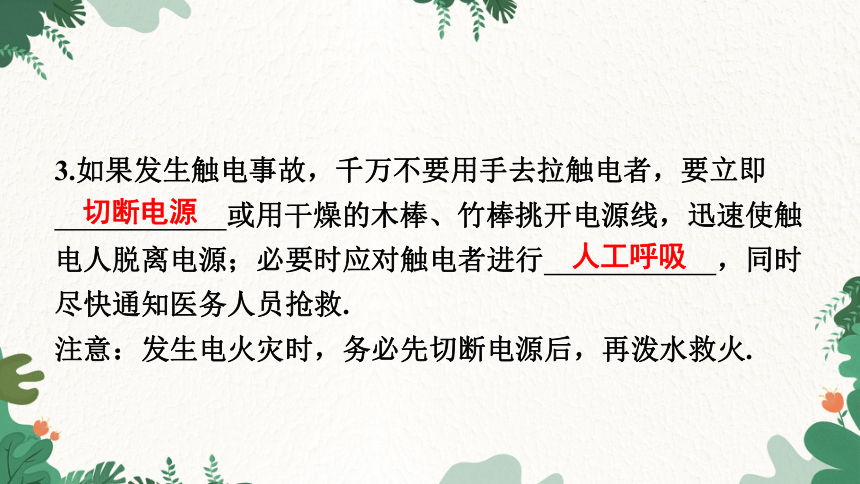

3.如果发生触电事故，千万不要用手去拉触电者，要立即
　 　或用干燥的木棒、竹棒挑开电源线，迅速使触电人脱离电源；必要时应对触电者进行　 　，同时尽快通知医务人员抢救.
注意：发生电火灾时，务必先切断电源后，再泼水救火.
　人工呼吸　
　切断电源　
4.安全用电原则：
(1)不接触　 　压带电体，不靠近　 　压带电体；
(2)更换灯泡、搬动电器前应断开　 　；
(3)不弄湿用电器，不损坏　 　；
(4)保险装置、插座、导线、家用电器等达到使用寿命应
　 　更换；
(5)用电器外壳一定要接　 　线；
(6)不能随便更换较粗保险丝，　 　用铁丝、铜丝等代替保险丝.
　不能　
　地　
　及时　
　绝缘层　
　电源开关　
　高　
　低　

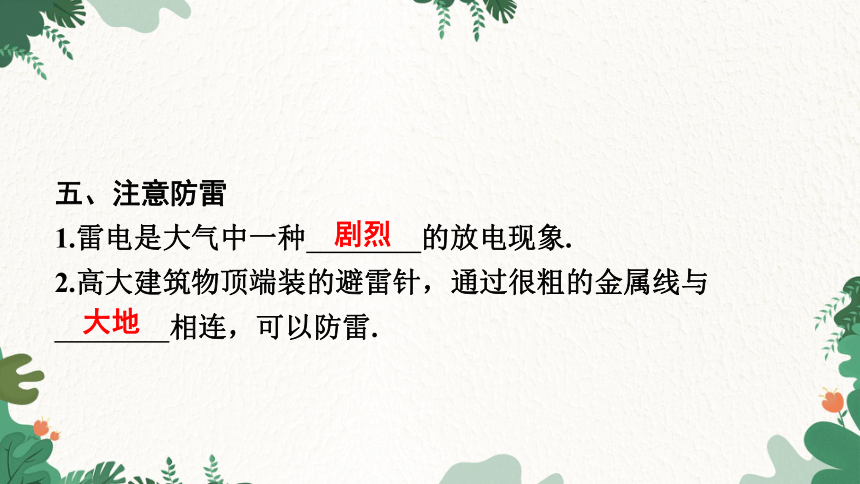

五、注意防雷
1.雷电是大气中一种　 　的放电现象.
2.高大建筑物顶端装的避雷针，通过很粗的金属线与
　 　相连，可以防雷.
　大地　
　剧烈　

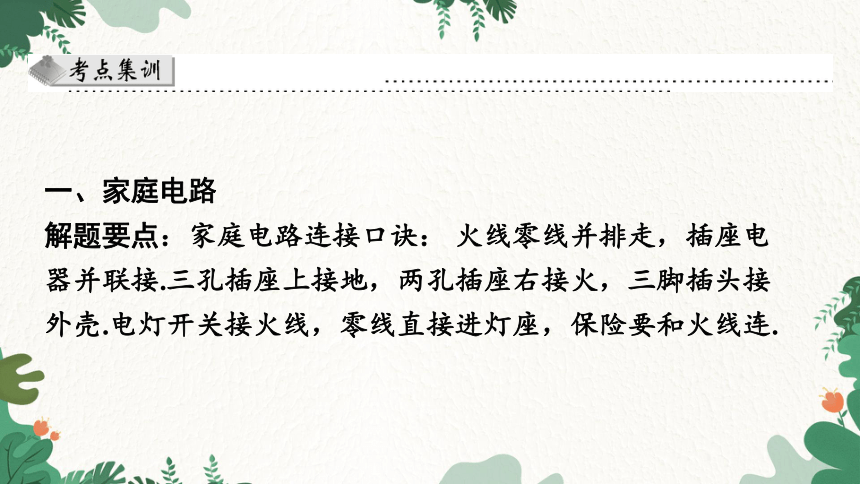

一、家庭电路
解题要点：家庭电路连接口诀： 火线零线并排走，插座电器并联接.三孔插座上接地，两孔插座右接火，三脚插头接外壳.电灯开关接火线，零线直接进灯座，保险要和火线连.
1.在家庭电路中，能在电流过大时自动切断电路，从而起到保护作用的是( )
A.普通插座　 B.电能表 C.空气开关　 D.试电笔
C
A.空气开关、空气开关、漏电保护器
B.空气开关、漏电保护器、空气开关
C.漏电保护器、空气开关、空气开关
D.保险盒、空气开关、漏电保护器
2.如图是现在一般标准住宅户内配电系统方框图，在图中1、2、3位置应该装配( )
A
A.a线是零线，b线是火线　
B.控制灯泡的开关可以和灯泡的位置互换　
C.当插座每多接入一个用电器，电路的总电阻变小　
D.电路中的灯泡、电视机和电冰箱是并联的，
各个小彩灯之间也是并联的
3.小明把家庭电路的接线图简化后如图所示，由该图可知( )
C
A.使用试电笔时手可以接触笔尖　
B.使用试电笔时手不要接触笔卡
C.试电笔中的电阻可以用铁丝代替　
D.当氖管发光时有微弱电流通过人体
4.一种试电笔的构造如图所示，下列说法正确的是( )
D
(1)E是和用电器的金属外壳相连的；
(2)电路中E应和室外大地相连；
(3)如果和E相连的导线断开，用此插座的洗衣机电动机便不能转动；
(4)用试电笔笔尖插入E孔，正常情况下试电笔的氖管会发光.
A.(1)(3) B.(1)(2) C.(2)(3) D.(2)(4)
5.三孔插座上有一个插孔是和插头上标有E的导线接通的(如图所示)，下列说法正确的是( )
B
6.如图甲所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线和　 　相连.如图乙是起保险作用的空气开关，它是为防止由于　 _
　，使家庭电路中电流过大导致的危险；图丙是漏电保护器，它　 　(选填“能”或“不能”)防止站在绝缘凳上的人同时接触火线和零线(双线触电)而触电.
　不能　
器的总功率过大　
　短路或用电
　用电器金属外壳　
A.电灯 B.电灯控制开关 C.电能表 D.空气开关
7.请将下列元件的字母标号正确填入图中家庭电路的虚线框内.　
答案图
如图所示：
8.如图所示，将下列电器合理接入电路，一个接线开关控制一只螺丝口白炽灯，另一个是三孔插座，需连接一保险丝.　
答案图
如图所示：
9.一间教室要安装2盏“220 V　40 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，电路连接要符合安全用电的要求.请按以上要求将图中元件用笔画线代替导线连接起来，同时标出火线和零线.　
答案图
如图所示：
二、家庭电路中电流过大的原因
解题要点：
1.家庭电路电流过大的可能原因：
(1)短路；
(2)用电器总功率过大(也称为负载过大).
2.家庭电路短路的主要原因是：(1)绝缘皮选择得不合适，如电压等级高，绝缘等级低；(2)绝缘皮受高温、潮湿、腐蚀作用失去绝缘能力；(3)用金属丝捆扎导线或把绝缘线挂在金属物上；(4)日久天长绝缘层磨损或机械损伤、老化；(5)油浸设备油脂老化变质或含水分、杂质等；(6)雷击过电压、线路空载时的电压升高等，也会使导线绝缘皮薄弱的地方被击穿而发生短路.
10.下列现象中不是家庭电路中保险丝烧断原因的是( )
A.家里很多用电器同时使用　 B.开关里两线头相碰
C.两孔插座中的两线头相碰　 D.灯座里的两线头相碰
B
11.某家庭电路中安装有“220 V　10 A”的空气开关(未画出)，下图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是( )
D
12.如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来.分析产生现象的原因：
(1)甲电路中电线燃烧起来的原因是 _
使电路中电流过大.
(2)乙电路中电线燃烧起来的原因是　 　使电路中电流过大.
　短路　
过载(用电器的总功率过大)
三、安全用电
解题要点：最基本的安全用电常识：
1.认识了解电源总开关，学会在紧急情况下切断总电源.
2.不用手或导电物(如铁丝、钉子、别针等金属制品)去接触、探试电源插座内部.
3.不用湿手触摸通路中的电器，不用湿布擦拭工作中的电器.
4.电器使用完毕后应拔掉电源插头；插拔电源插头时不要用力拉拽电线，以防止电线的绝缘层受损造成触电；电线的绝缘皮剥落，要及时更换新线或者用绝缘胶布包好.
5.发现有人触电要设法及时切断电源；或者用干燥的木棍等物体将触电者与带电的电器分开，不要用手去直接救人；年龄小的同学遇到这种情况，应呼喊成年人相助，不要自己处理，以防触电.
6.不随意拆卸、安装电源线路、插座、插头等.哪怕安装灯泡等简单的事情，也要先关断电源，并在家长的指导下进行.
13.对于家庭电路要遵循安全用电的原则，以下说法符合安全要求的是( )
A.可用铁丝来代替保险丝　
B.控制用电器的开关要连接在火线和用电器之间
C.用试电笔辨别火线和零线时，手要接触笔尖　
D.有金属外壳的用电器不需要接地线
B
14.(2021秋海门期末)关于家庭电路与安全用电，下列做法正确的是( )
A.发现有人触电后，应立即用手把触电人拉离电线
B.电热毯内的电阻丝断了，接上后可继续使用
C.使用三线插头时，地线插脚先进入插座
D.使用试电笔判断火线时，不能接触金属部位
C
A.甲、乙都会触电　
B.甲、丙都会触电
C.乙、丁都会触电　
D.丙、丁都会触电
15.如图所示，甲站在干燥的木桌上，一只手接触到火线；乙站在地上，一只手接触到零线；丙站在干燥的木桌上，
一只手接触到火线.此时，丁站在地面上用手去拉丙.则
( )
D
A.使用转换器不存在任何安全隐患
B.转换器插座的塑料外壳是绝缘体
C.转换器上的各组插座之间是串联的
D.用沾水的手插拔转换器插座没有安全问题
16.如图为二孔转三孔转换器插座.下列说法中正确的是( )
B
四、家庭电路中的故障
解题要点：
1.家庭电路故障的表现形式：
(1)保险丝熔断，用电器不工作；
(2)保险丝不熔断，用电器不工作.
2.常用的检测工具是试电笔，用试电笔检测时，氖管发光或不发光，其判断思路：(1)保险丝熔断，用电器不工作：可能是①发生短路；②用电器总功率过大.(2)保险丝不熔断，用电器不工作：可能是①进户火线断路；②进户零线断路.
在用试电笔检测时，氖管发光是进户零线断路，氖管不发光是进户火线断路(停电除外).
A.L1灯头接线处断路　
B.L1灯头接线处短路
C.开关S1短路　
D.L2灯头接线处短路
17.如图所示的家庭照明电路中某处存在故障.电工师傅为查明故障，在保险丝处接入一只“220 V　40 W”的灯泡L0.当只闭合开关S、S1时，灯泡L0正常发光，灯泡L1不发光；当只闭合开关S、S2时，L0和L2都呈暗红色(比正常发光状态暗得多).由此可以确定( )
B
A.ac间断路　 B.bd间断路
C.灯泡L2断路　 D.b点到零线之间断路
18.如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮.断开S1、保持S2闭合，用试电笔插入插座上孔氖管发光，插入插座下孔氖管发光.则故障可能是( )
B
A.一定是零线上的保险丝熔断了
B.断开S1、S2，再用试电笔检测三孔插座的左、右两孔，氖管都发光
C.只断开S1，再用试电笔检测开关S1的两个接线柱，氖管都发光
D.只断开S2，再用试电笔检测开关S1的两个接线柱，氖管都发光
19.如图所示为某家庭卫生间电路，电灯和电热器都在正常工作.在三孔插座上刚插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用试电笔测试三孔插座的左右两孔，氖管都发光，发现有一根保险丝熔断了.下列分析不合理的是( )
B
A.电热水壶所在电路的b、c间断路
B.插座的接地线断路
C.电路的c、d间导线断路
D.电路的a、b间导线断路
20.如图是小明家的部分电路.他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光.若电路中只有一处故障，则( )
C
谢谢大家！
