人教版九年级物理全册第十九章《生活用电》复习课件（37张ppt）

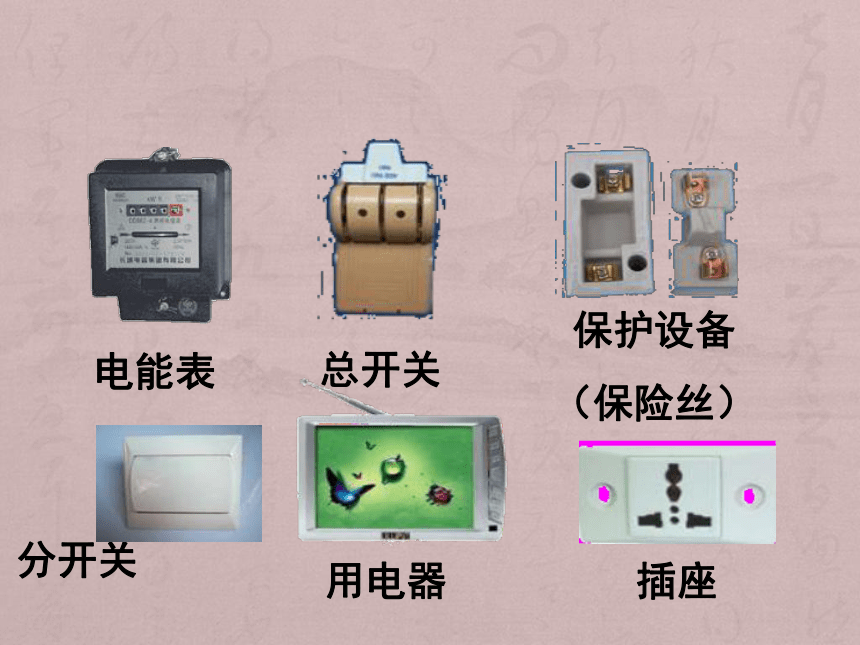

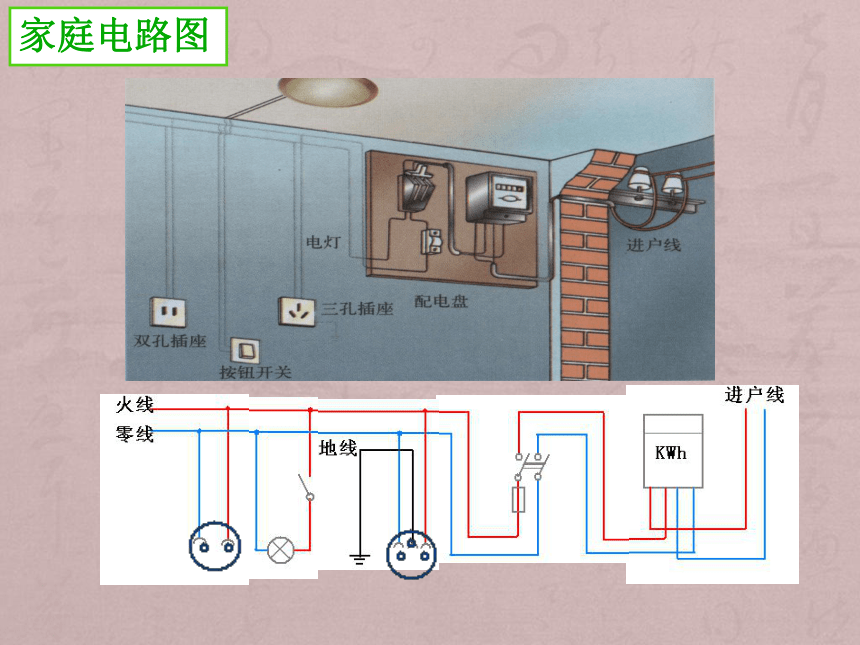

课件37张PPT。第十九章生活用电现代家庭生活及工作、学习离不开电，那么我们怎样才能安全用电呢？还是让我们一起来探究如何安全用电吧！一、家庭电路的组成 家庭电路就是给家庭用电器供电的电路，又叫做照明电路。如电灯、电视机、洗衣机、电冰箱都是由家庭电路来供电的。家庭电路图电能表总开关保护设备

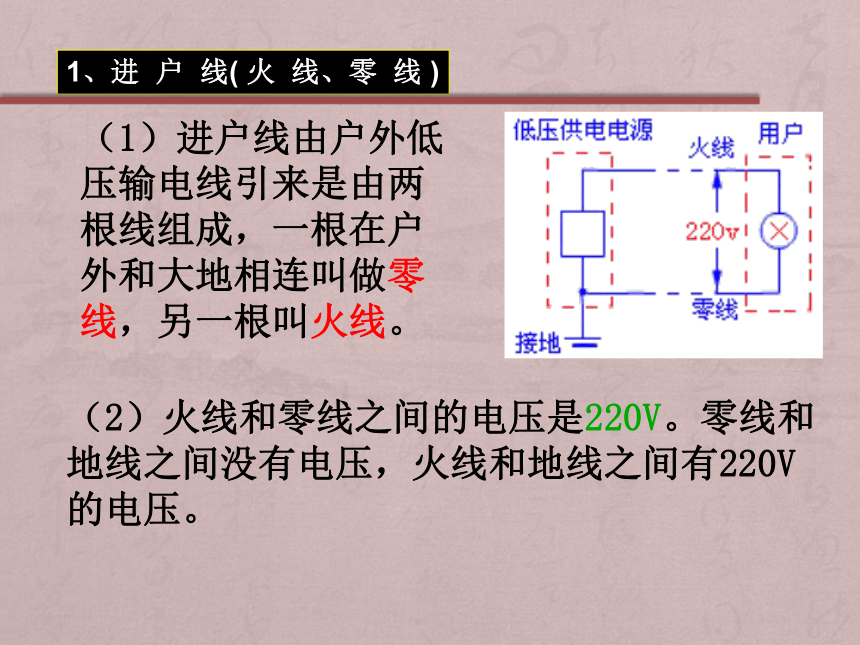

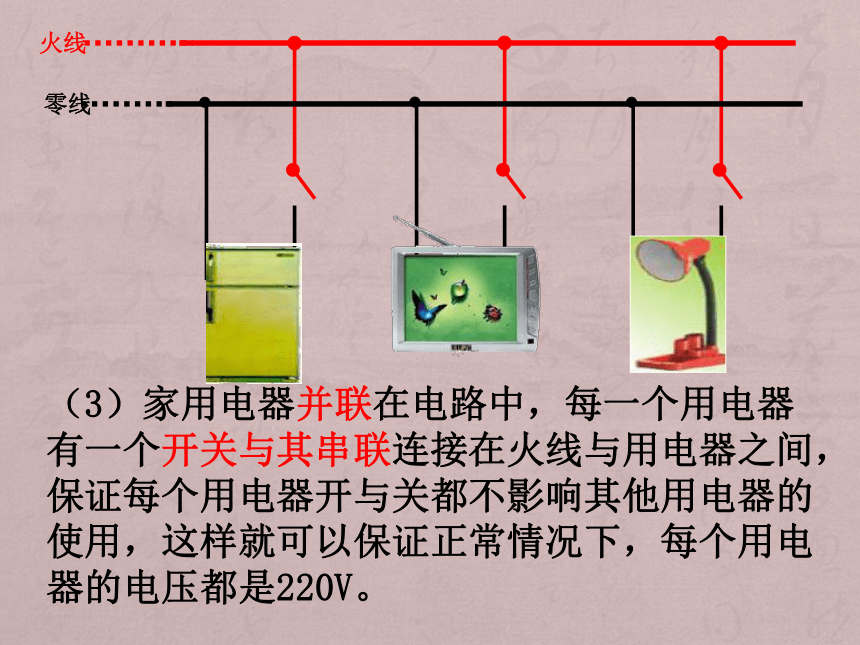

（保险丝）用电器插座分开关（1）进户线由户外低压输电线引来是由两根线组成，一根在户外和大地相连叫做零线，另一根叫火线。（2）火线和零线之间的电压是220V。零线和地线之间没有电压，火线和地线之间有220V的电压。1、进 户 线( 火 线、零 线 )（3）家用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器开与关都不影响其他用电器的使用，这样就可以保证正常情况下，每个用电器的电压都是220V。火线零线电能表的作用：测量用户在一定时间内消耗电能。

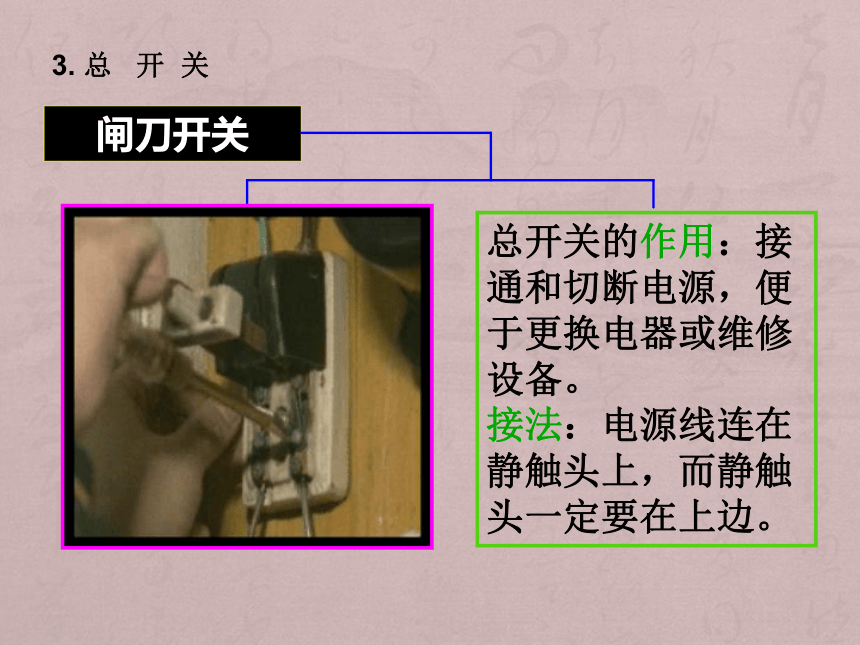

接法：装在家庭电路的干路上。2.电能表闸刀开关总开关的作用：接通和切断电源，便于更换电器或维修设备。

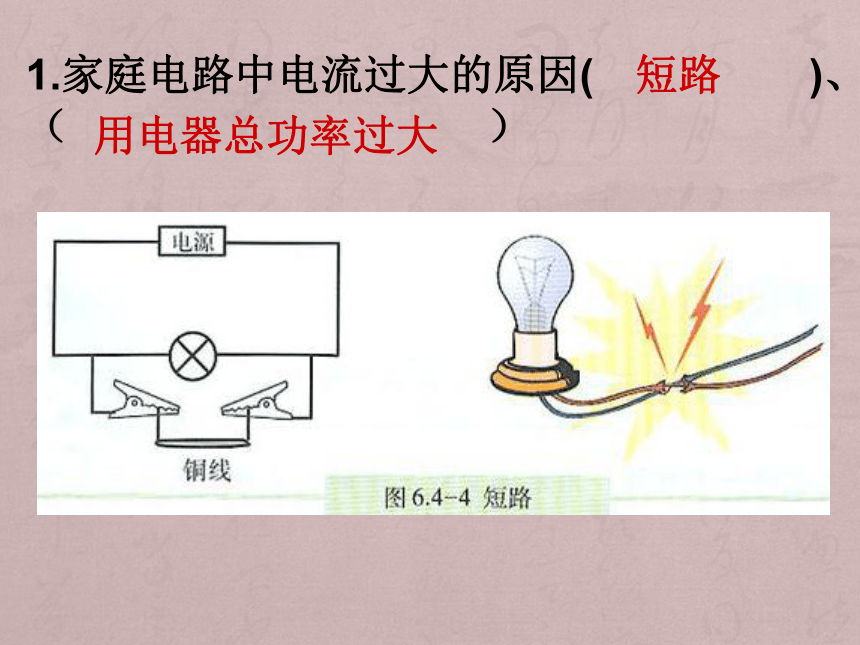

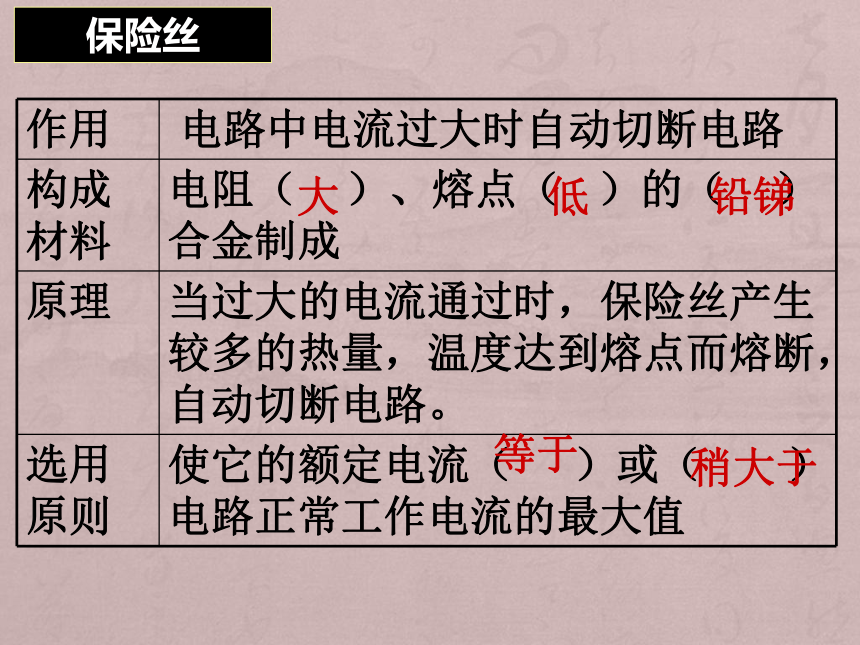

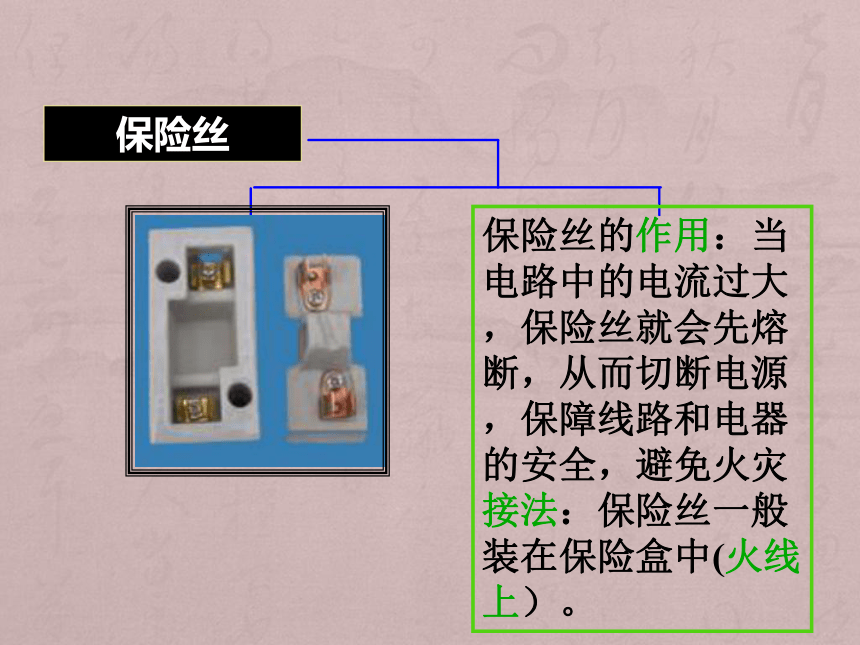

接法：电源线连在静触头上，而静触头一定要在上边。3. 总 开 关保险丝保险丝的作用：当电路中的电流过大，保险丝就会先熔断，从而切断电源，保障线路和电器的安全，避免火灾接法：保险丝一般装在保险盒中(火线上）。1.家庭电路中电流过大的原因( )、（ ）短路用电器总功率过大大低铅锑等于稍大于保险丝串铁丝铜丝保险丝4）保险丝选用：选用保险丝时，应该使他的额定电流等于或稍大于电路最大正常工作电流；
5）保险丝的规格：保险丝越粗，额定电流越大，熔断电流也越大；
6）保险丝的使用注意事项：不能用过细或过粗的保险丝，过细的容易经常断电，过粗不能起到保险作用，使用更不能用铁丝、铜丝或其它金属丝代替保险丝漏电保护器　　正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接接流入大地。
　但是，如果站在地上的人
不小心接触了火线，电流
经过人体流入大地，这时，
总开关上的“漏电保护器”就
要起作用了。它会迅速切断
电路，对人身起到保护作用。空气开关　　新型保险装置是空气开关：附加在总开关上，当电路
中的电流过大时，保险装置会
使开关自动断开，切断电路，
俗称跳闸。在找出电流过大的
原因并把问题解决之后，用手
重新闭合开关就可以了 4.电 灯 和 分 开 关白炽灯及灯座电灯的安装 开关跟电灯串联，各盏灯之间并联。开关接火线，火线接在灯泡的尾部,零线接在螺旋套上。啊！5.插 座　　家庭电路中的插座可以方便地给电视机 、电冰箱、洗衣机以及可以移动的家用电器供电． 插座是随时接用电器的元件，插座有二孔和三孔之分，两孔插座中一个孔接火线一个孔接零线．插座与电灯在火线、零线间是并联的．插座是为方便用电器连入电路中而设计的，每个插座等同于用电器，与电灯互不干扰才行． 三孔插座剩余一孔是接地用的，当电路中接入带金属外壳的电器，如电冰箱，万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，也会从接地导线流走，人体接触电器也不会有危险了．这和高大建筑物上的“避雷针”相似．二.试 电 笔1、构造：2、作用：
用于检验物体是否带电
也可比较电压高低是判断照明电路中的火线和零线、检验低压电气设备是否漏电的常用而又方便的工具。 测电笔，要用手接触笔尾的金属体，笔尖接触电线，如果氖管发光，表明接触的是火线，如果氖管不发光，表明接触的是零线 若手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光，测电笔就失去作用了。3、使用方法： 试电笔中的电阻器十分重要，约有一1百万欧，电流约为0.2mA，不会对人造成伤害。 如果用笔尖接触零线，氖管应该不发光，但是在日常生活中，有时会遇到接触零线氖管也发光的情况，原因是进户零线开路，用电器不能工作，但检验部位通过用电器跟火线接通，这时用试电笔测试零线氖管也会发光。三、低 压 触 电1、人员的触电方式:双线触电单线触电2、几种容易引起触电的情况 还有没有其它情况？四. 触 电 的 急 救该怎么办呢？ 首先切断电源，然后抢救或灭火。安 全 用 电 原 则不接触低压带电体。
不靠近高压带电体。
不弄湿用电器。
不损坏绝缘层。1.下列正确接法的是（ ）
A.开关.电灯.插座都是串联
B.开关与电灯串联再与插座并联
C.保险丝接在零线上
D.开关接在零线上
2、闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖管都发光，则（ ）
A.火线断了 B.零线断了????
C.灯泡灯丝断了? D.火线开路
B课堂练习B课堂练习3．如图所示，把带有开关的电灯、三孔插座正确地连入家庭电路中。 4．小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里。图甲为实物图，图乙为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其它电器使用。课堂练习5、当把一台灯的插头插入电源时，室内电灯全部熄灭，其原因可能是 [ ]
　　A．室内电灯中有短路的。
　　B．室内电灯中有断路的。
　　C．台灯或插头有短路的。
　　D．台灯或插头有断路的。C6 ．发现电线起火，应采用下面哪种方法？ [ ]
A．用水扑灭火。
B．迅速拉下开关，切断电源。
C．用小刀或剪刀切断电源。
D．找电工处理。B7．如图所示电路，当开关S接通后，电灯不发光，若用测电笔在A、B、C、D各点测试，发现在A、B、C三点氖泡都发光，在D点泡不发光，可以判断线路的故障（ ）
A．在AB段断路
B.在BC段断路
C．在BC段断路
D.在CD段断路D8.家庭电路中的保险丝烧断了，其原因不可能是（ ）
A、开关里的两个线头相碰了
B、灯座里的两个线头相碰了
C、室内所有用电器都工作了
D、进户线的绝缘皮破了，两条导线相碰零火
A
