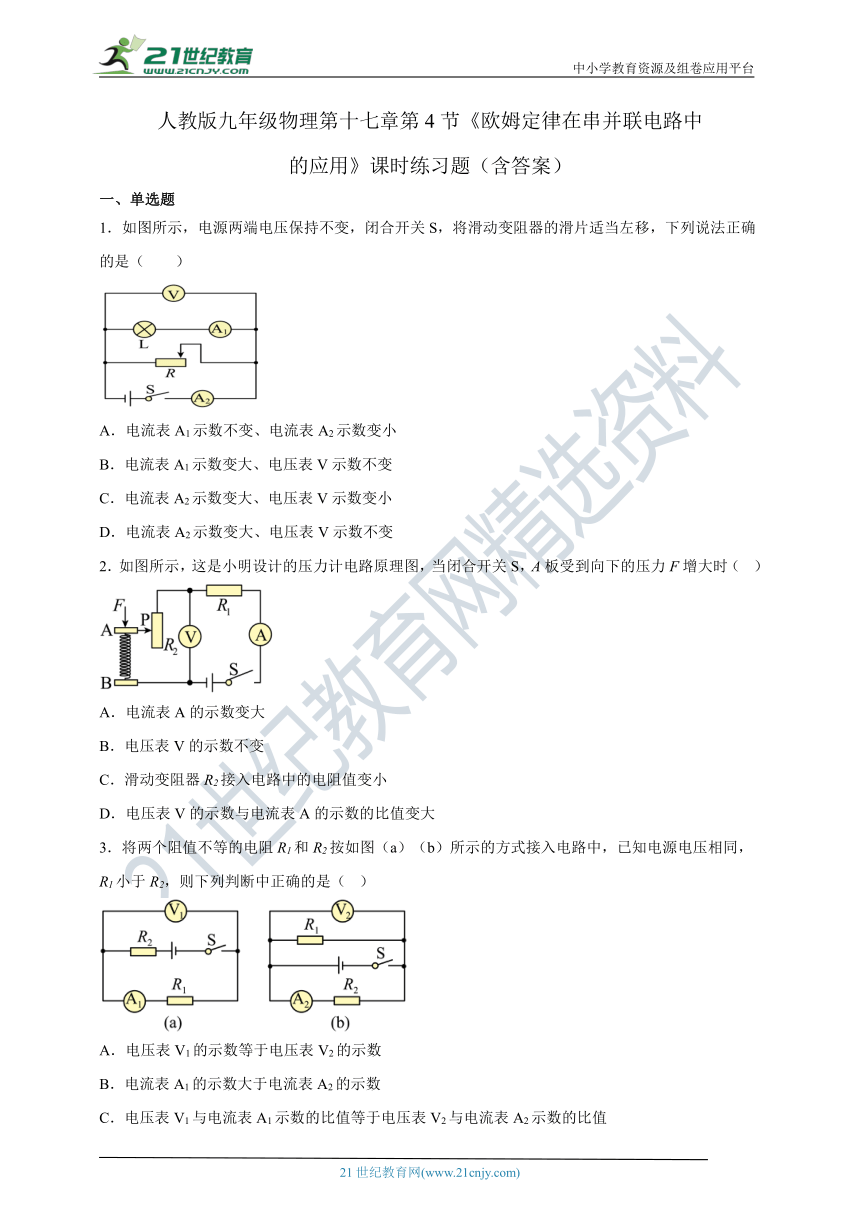

人教版九年级物理第十七章第4节《欧姆定律在串并联电路中的应用》课时练习题（含答案）

中小学教育资源及组卷应用平台
人教版九年级物理第十七章第4节《欧姆定律在串并联电路中
的应用》课时练习题（含答案）
一、单选题
1．如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（　　）
A．电流表A1示数不变、电流表A2示数变小
B．电流表A1示数变大、电压表V示数不变
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
2．如图所示，这是小明设计的压力计电路原理图，当闭合开关S，A板受到向下的压力F增大时（ ）
A．电流表A的示数变大
B．电压表V的示数不变
C．滑动变阻器R2接入电路中的电阻值变小
D．电压表V的示数与电流表A的示数的比值变大
3．将两个阻值不等的电阻R1和R2按如图（a）（b）所示的方式接入电路中，已知电源电压相同，R1小于R2，则下列判断中正确的是（ ）
A．电压表V1的示数等于电压表V2的示数
B．电流表A1的示数大于电流表A2的示数
C．电压表V1与电流表A1示数的比值等于电压表V2与电流表A2示数的比值
D．电压表V1与电流表A1示数的比值小于电压表V2与电流表A2示数的比值

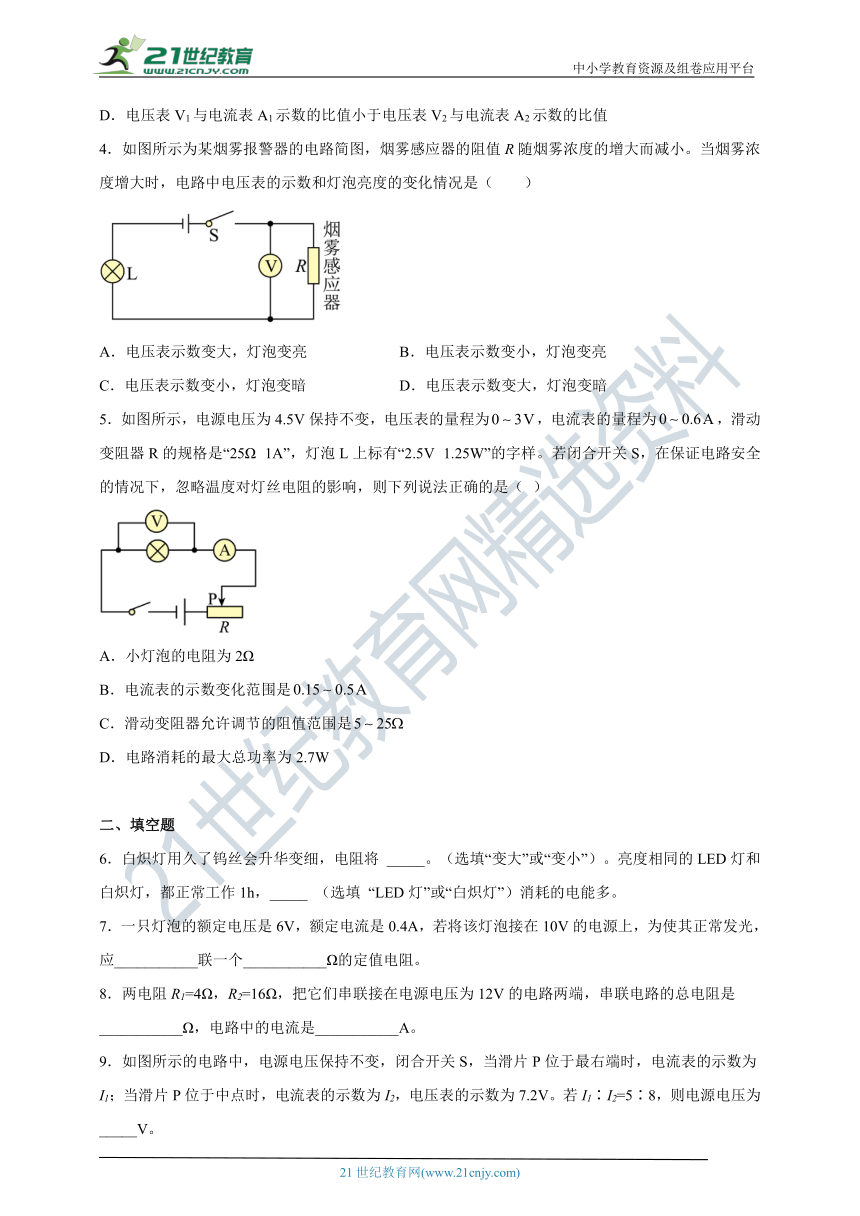

4．如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大而减小。当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（　　）
A．电压表示数变大，灯泡变亮 B．电压表示数变小，灯泡变亮
C．电压表示数变小，灯泡变暗 D．电压表示数变大，灯泡变暗
5．如图所示，电源电压为4.5V保持不变，电压表的量程为，电流表的量程为，滑动变阻器R的规格是“25Ω 1A”，灯泡L上标有“2.5V 1.25W”的字样。若闭合开关S，在保证电路安全的情况下，忽略温度对灯丝电阻的影响，则下列说法正确的是（ ）
A．小灯泡的电阻为2Ω
B．电流表的示数变化范围是
C．滑动变阻器允许调节的阻值范围是
D．电路消耗的最大总功率为2.7W
二、填空题
6．白炽灯用久了钨丝会升华变细，电阻将 _____。（选填“变大”或“变小”）。亮度相同的LED灯和白炽灯，都正常工作1h，_____ （选填 “LED灯”或“白炽灯”）消耗的电能多。
7．一只灯泡的额定电压是6V，额定电流是0.4A，若将该灯泡接在10V的电源上，为使其正常发光，应___________联一个___________Ω的定值电阻。
8．两电阻R1=4Ω，R2=16Ω，把它们串联接在电源电压为12V的电路两端，串联电路的总电阻是___________Ω，电路中的电流是___________A。
9．如图所示的电路中，电源电压保持不变，闭合开关S，当滑片P位于最右端时，电流表的示数为I1；当滑片P位于中点时，电流表的示数为I2，电压表的示数为7.2V。若I1∶I2=5∶8，则电源电压为 _____V。

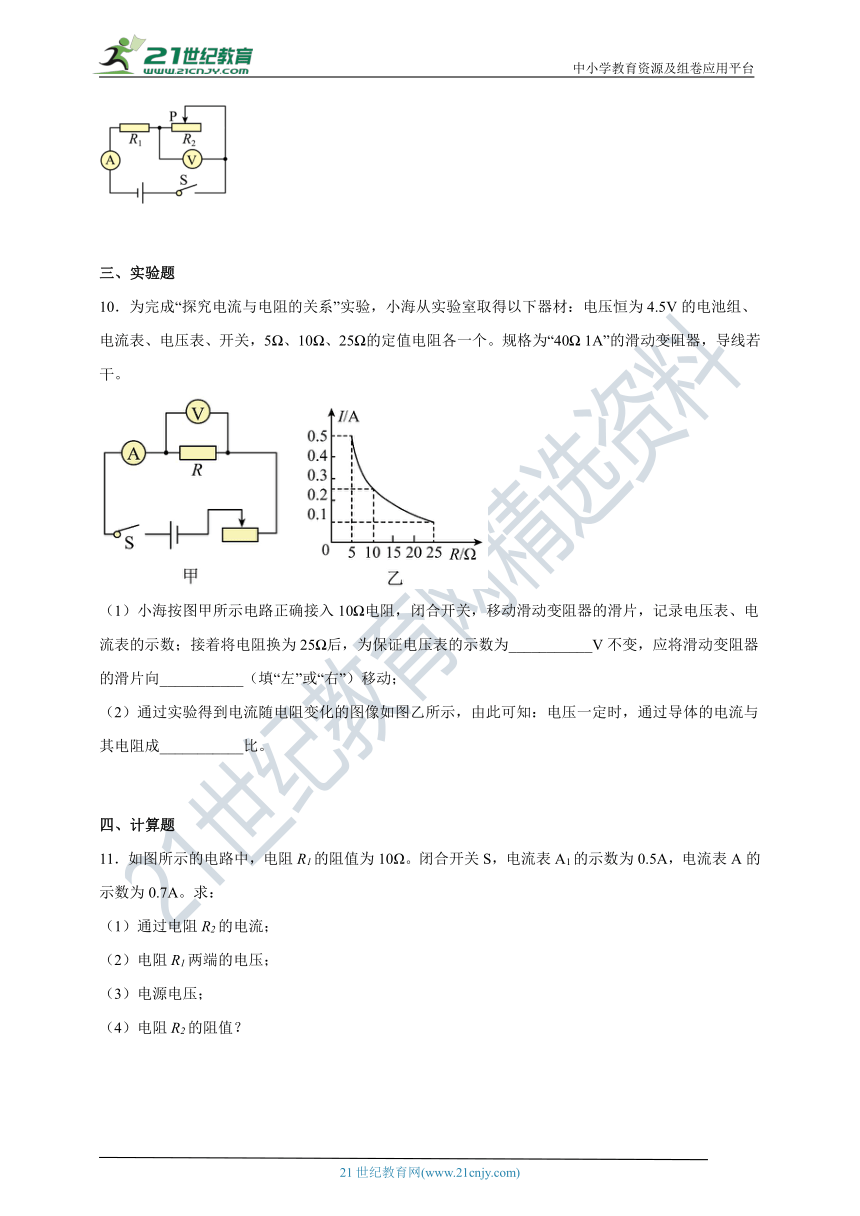

三、实验题
10．为完成“探究电流与电阻的关系”实验，小海从实验室取得以下器材：电压恒为4.5V的电池组、电流表、电压表、开关，5 、10 、25 的定值电阻各一个。规格为“40 1A”的滑动变阻器，导线若干。
（1）小海按图甲所示电路正确接入10 电阻，闭合开关，移动滑动变阻器的滑片，记录电压表、电流表的示数；接着将电阻换为25 后，为保证电压表的示数为___________V不变，应将滑动变阻器的滑片向___________（填“左”或“右”）移动；
（2）通过实验得到电流随电阻变化的图像如图乙所示，由此可知：电压一定时，通过导体的电流与其电阻成___________比。
四、计算题
11．如图所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为0.5A，电流表A的示数为0.7A。求：
（1）通过电阻R2的电流；
（2）电阻R1两端的电压；
（3）电源电压；
（4）电阻R2的阻值？

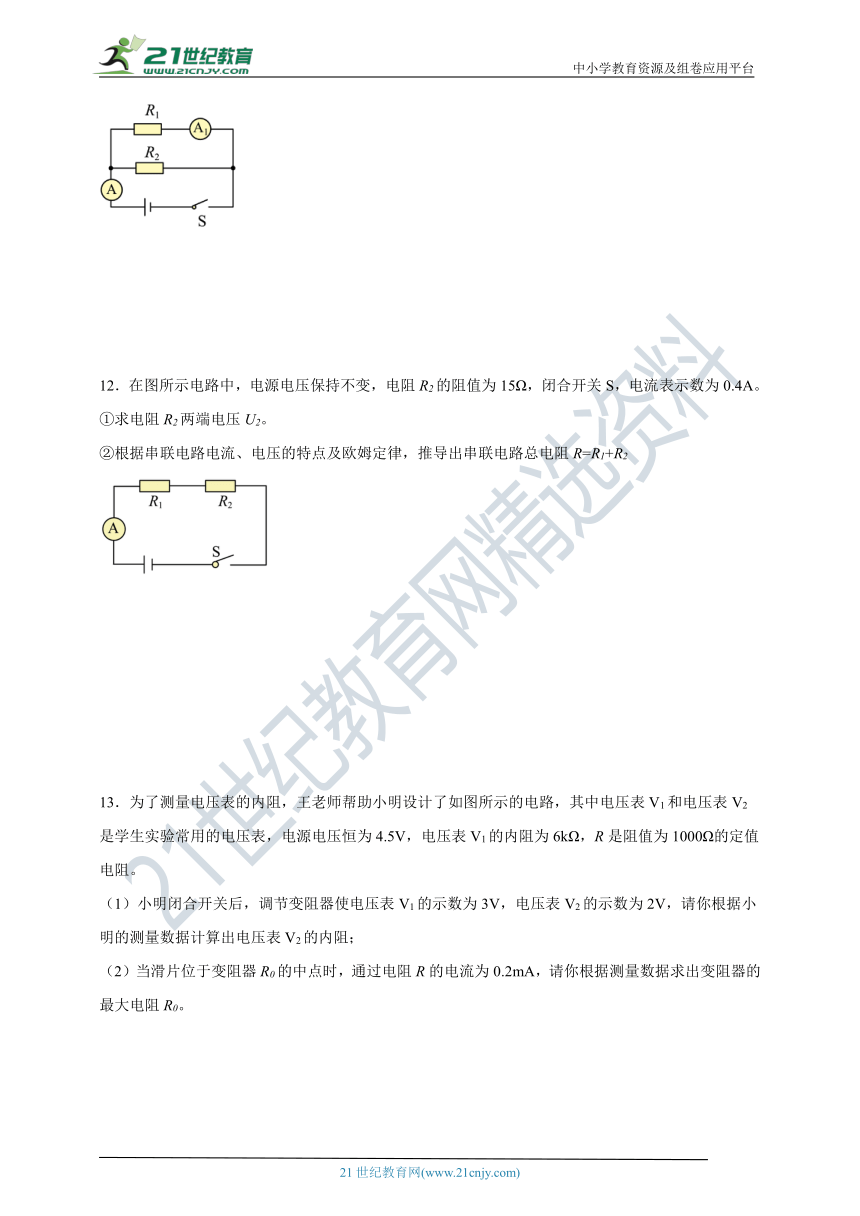

12．在图所示电路中，电源电压保持不变，电阻R2的阻值为15Ω，闭合开关S，电流表示数为0.4A。
①求电阻R2两端电压U2。
②根据串联电路电流、电压的特点及欧姆定律，推导出串联电路总电阻R=R1+R2
13．为了测量电压表的内阻，王老师帮助小明设计了如图所示的电路，其中电压表V1和电压表V2是学生实验常用的电压表，电源电压恒为4.5V，电压表V1的内阻为6kΩ，R是阻值为1000Ω的定值电阻。
（1）小明闭合开关后，调节变阻器使电压表V1的示数为3V，电压表V2的示数为2V，请你根据小明的测量数据计算出电压表V2的内阻；
（2）当滑片位于变阻器R0的中点时，通过电阻R的电流为0.2mA，请你根据测量数据求出变阻器的最大电阻R0。
14．小渝家买了一个三挡位的电烤炉，电烤炉加热板部分的简化电路如图甲所示，R1、R2是定值电阻，可通过旋转开关实现高、中、低挡位切换。电烤炉的相关参数如表格所示，求：
额定电压 220V
高温挡功率
中温挡功率 800W
低温挡功率 400W
（1）电烤炉在低温挡正常工作时的电流？（结果保留一位小数）
（2）电烤炉高温挡的功率？
（3）若在用电高峰期，家庭电路的实际电压为198V，电烤炉在中温挡工作30min能使图乙中的电能表表盘转动多少圈？
参考答案
1．D2．D3．D4．B5．B
6． 变大 白炽灯
7． 串 10
8． 20 0.6
9．12
10． 2.5 左 反
11．（1）如图所示的电路中，闭合开关S，电阻R1与电阻R2串联，电流表A1的测通过电阻R1的电流，电流表A的测干路电流，根据并联电路中电流特点得，通过电阻R2的电流
（2）根据欧姆定律得，电阻R1两端的电压
（3）根据并联电路中电压特点得，电源电压
（4）根据欧姆定律得，电阻R2的阻值
答：（1）通过电阻R2的电流0.2A；
（2）电阻R1两端的电压5V；
（3）电源电压5V；
（4）电阻R2的阻值25Ω。
12．解：①由电路图可知，R1与R2串联，电流表测电路中电流，由题意可知，电流表示数为0.4A，即电路中电流为I=0.4A，因电阻R2的阻值为15Ω，故由欧姆定律可得，电阻R2两端电压为
U2=IR2=0.4A×15Ω=6V
②设电路中总电阻为R，电路中电流为I，因串联电路中电流处处相等，故由欧姆定律可知，电阻R1两端电压为U1=IR1，电阻R2两端电压为U2=IR2，电路的总电压为U=IR。因串联电路中总电压等于各部分电压之和，故有
U=U1+U2
即有
IR=IR1+IR2=I(R1+R2)
得到
R=R1+R2
答：①电阻R2两端电压为6V；
②推导过程见解析。
13．解：（1）由图可知，电路构成为：电压表V2和定值电阻R串联后与电压表V1并联，它们构成的并联电路再与滑动变阻器R0串联。
由串、并联电路电压规律可知电压表V2和电阻R的总电压，也就是电压表V1的示数
U1=U2+UR
所以
UR=U1-U2=3V-2V=1V
则通过电阻R和电压表V2的电流为
电压表V2的内阻
（2）由题可知此时电压表V1的示数
U′1=U′2+U′R=I′R(R+R2)=2×10-4A×(1000Ω+2000Ω)=0.6V
则滑动变阻器R0两端的电压
U0=U总-U′1=4.5V-0.6V=3.9V
电压表V1所在支路的电流
则干路电流
I总=I1+I′R=1×10-4A+2×10-4A=3×10-4A
所以此时滑动变阻器的阻值
所以滑动变阻器的最大阻值为2R0，即2.6×104Ω。
答：（1）电压表V2的内阻为2kΩ；
（2）滑动变阻器R0的最大阻值为26kΩ。
14．（1）据表格丙可知低温挡功率，电烤炉在低温挡正常工作时的电流
（2）由图甲可知旋转开关连接1时，R1、R2串联总电阻最大，为低温挡；旋转开关连接3时，R1，R2并联总电阻最小，为高温挡；旋转开关连接2时，电路只连接R1，为中温挡；故中温挡时，电阻
低温挡时电阻
R1、R2串联，R2的阻值
因为R1=R2，所以并联总电阻
高档时电阻R1、R2并联
电烤炉高温挡时的功率
（3）电路的实际电压为198V，电烤炉在中温挡工作30min所做的电功
据乙图铭牌可知电能表每转一周的电能
故电能表转的圈数
答：（1）电烤炉在低温挡正常工作时的电流为1.8A；
（2）电烤炉高温挡的功率为1600W；
（3）电能表表盘转动972圈。
