第十九章生活用电
第1节 家庭电路
一、家庭电路的组成

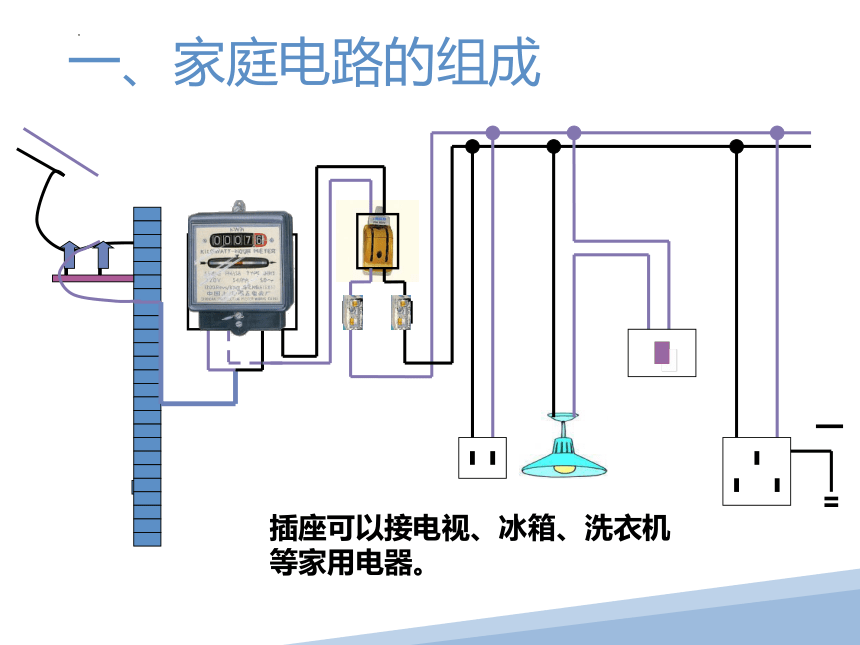

插座可以接电视、冰箱、洗衣机等家用电器。

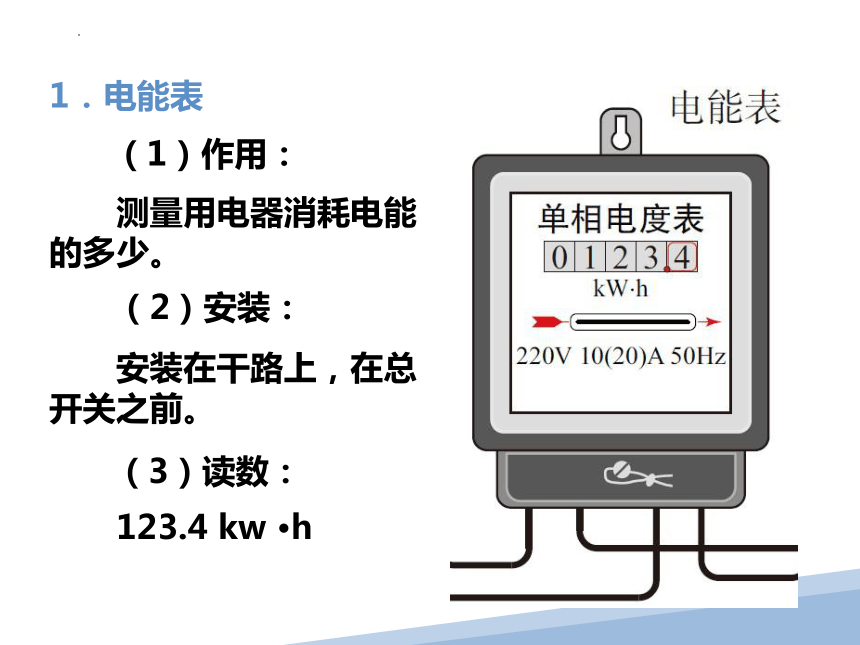

1．电能表
　　（1）作用：
　　（2）安装：
　　测量用电器消耗电能的多少。
　　安装在干路上，在总开关之前。
　　123.4 kw ·h
　　（3）读数：

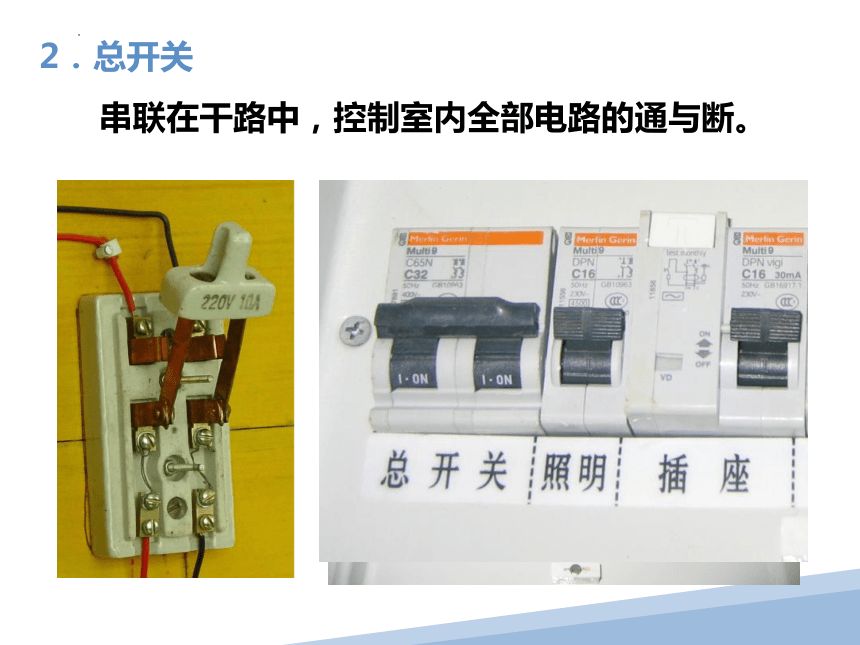

2．总开关
串联在干路中，控制室内全部电路的通与断。

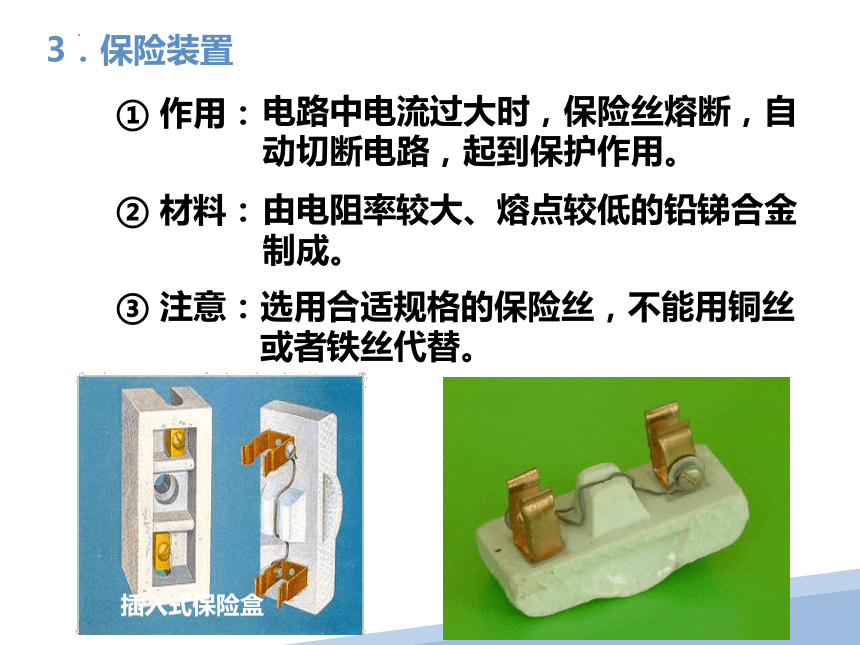

3．保险装置
　　① 作用：
　　② 材料：
　　③ 注意：选用合适规格的保险丝，不能用铜丝
　　　　　　 或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
插入式保险盒
保险丝
火线
零线
大地
　　用试电笔！
试电笔
0 V
220 V
220 V

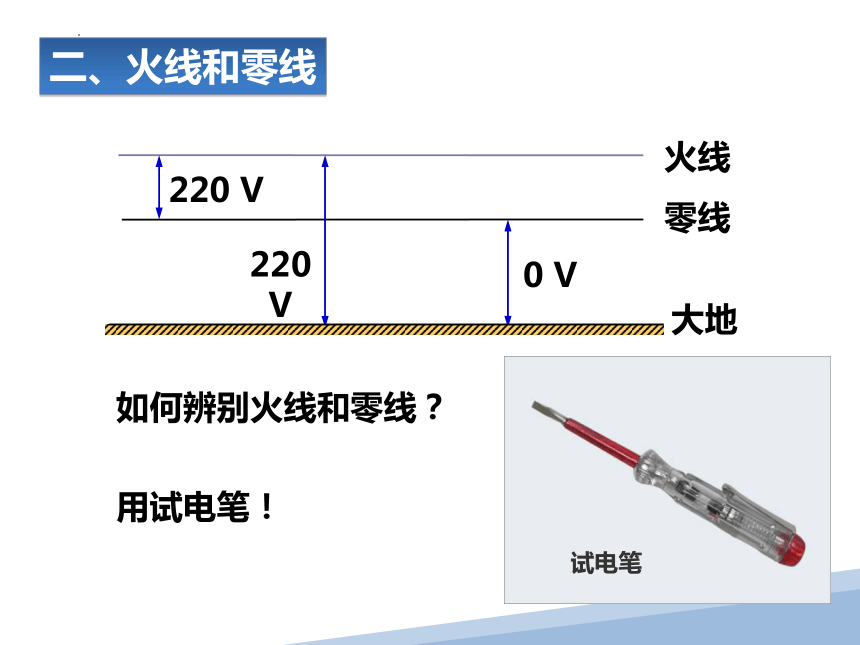

　　如何辨别火线和零线？
二、火线和零线
1．试电笔
　　（1）作用：辨别火线和零线。

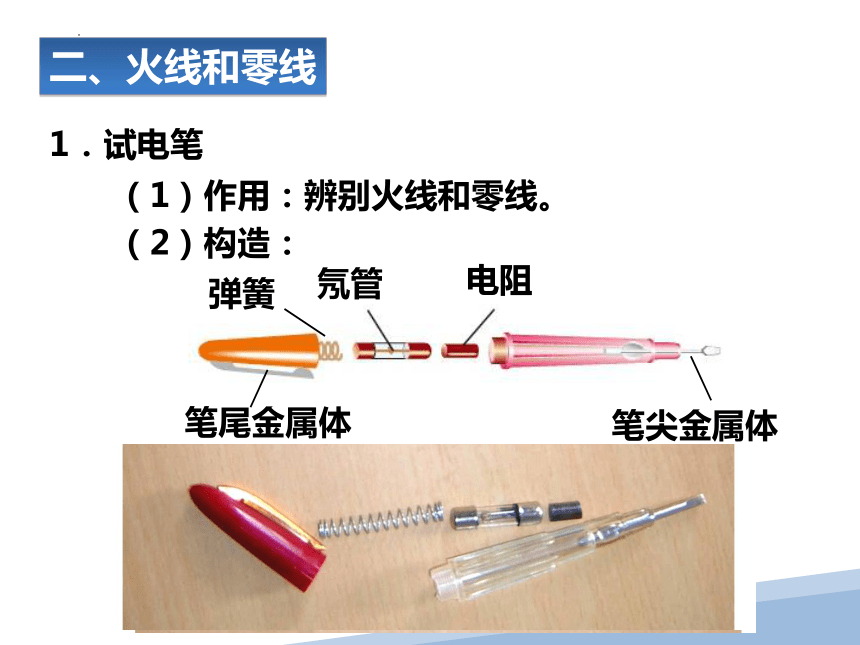

　　（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
二、火线和零线
　　（3）使用方法:

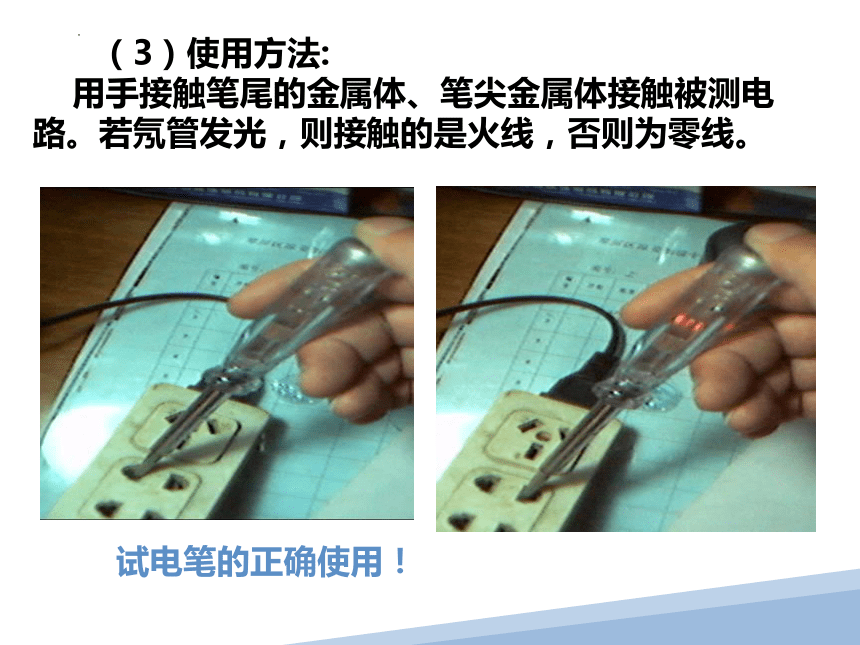

用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！

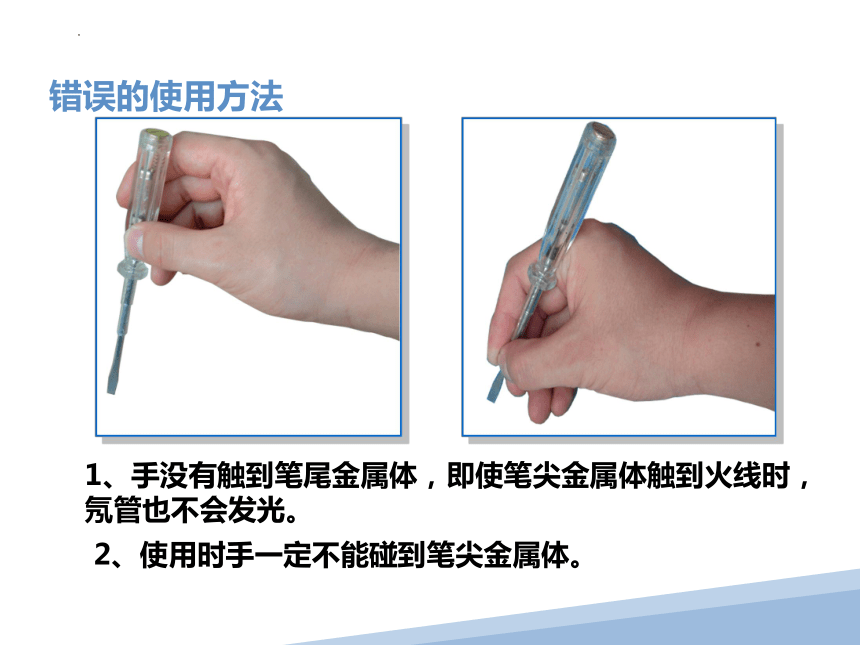

错误的使用方法
1、手没有触到笔尾金属体，即使笔尖金属体触到火线时，
氖管也不会发光。
2、使用时手一定不能碰到笔尖金属体。
用以学过的知识，你能解决吗？
开关与被控制的电灯怎样连接？灯头里面的线又怎么连接呢？
电灯及其开关的接法
控制电灯的开关应与电灯串联，并且要接在火线上
接火线
接
零
线
电灯的开关接在零线和灯泡之间
电灯的开关接在火线和灯泡之间
1．三线插头
三、三线插头和漏电保护器
三孔插座
火线
零线
地线
零线
火线
地线
左零右火 中接地
两孔插座
三孔插座
火线
零线
接地
接线方式
用电器的外壳
没有接地
用电器外壳接地
2．漏电保护器
漏电保护器
漏电电流动作保护器，简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。而且它还具有欠压保护的作用。
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
想一想
漏电保护器是防止人员发生触电事故时进行保护的，比如有人触电，则漏电保护器跳闸，自动关闭电源输出，避免触电事故扩大造成人员伤亡。空气开关是过流保护用的，电气线路过电流（包括短路），如不切断电源，则电气线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气火灾导致事故扩大。两者功能不一样不能相互替代
知识拓展：
漏电保护器与空气开关的区别
　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。
　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。
课堂小结
1、关于家庭电路，下列说法中不正确的是（ ）
A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面
C
2、自动空气开关的作用与下列哪个元件相同？（ ）
A、电能表 B、插座 C、保险装置 D、普通开关
C
3、如图所示的三孔插座，与孔①相连的是（ ）
A、零线 B、火线 C、地线 D、以上三种都可以
①
4、用试电笔测试如图所示插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（ ）
A、插座发生了短路 B、保险丝断了
C、使试用笔方法不正确 D、零线断了
C
BC
