人教版物理九年级全册《第十八章 电功率》测试卷课件(共34张PPT)

(共34张PPT)
《第十八章　电功率》测试卷

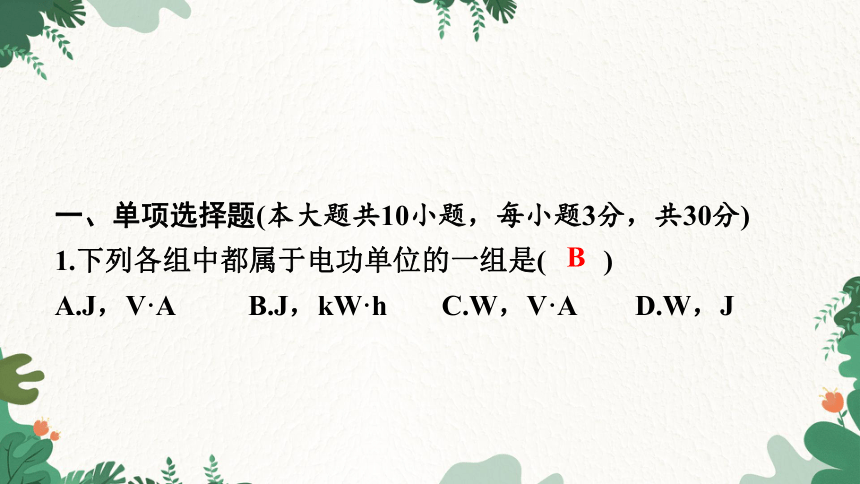

一、单项选择题(本大题共10小题，每小题3分，共30分)
1.下列各组中都属于电功单位的一组是( )
A.J，V·A　 B.J，kW·h　 C.W，V·A　 D.W，J
B

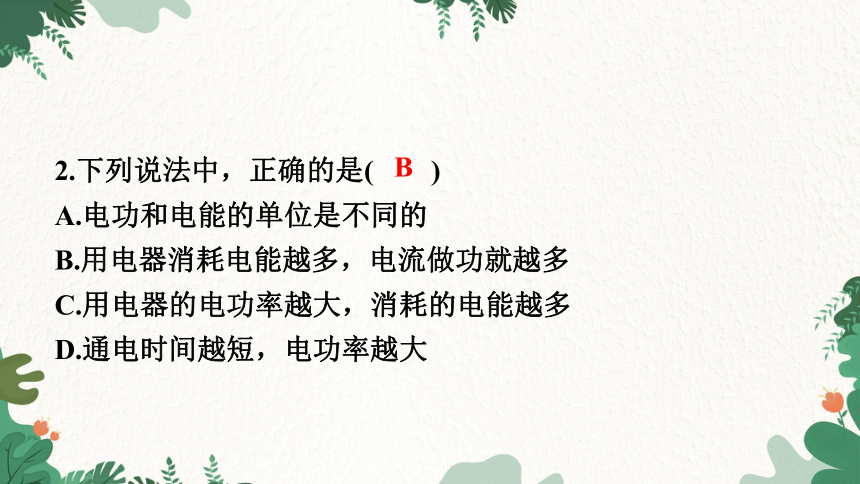

2.下列说法中，正确的是( )
A.电功和电能的单位是不同的
B.用电器消耗电能越多，电流做功就越多
C.用电器的电功率越大，消耗的电能越多
D.通电时间越短，电功率越大
B

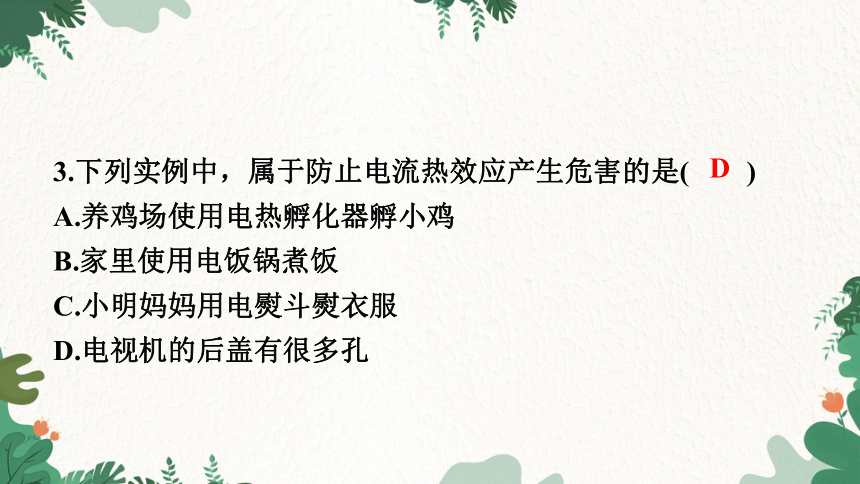

3.下列实例中，属于防止电流热效应产生危害的是( )
A.养鸡场使用电热孵化器孵小鸡
B.家里使用电饭锅煮饭
C.小明妈妈用电熨斗熨衣服
D.电视机的后盖有很多孔
D

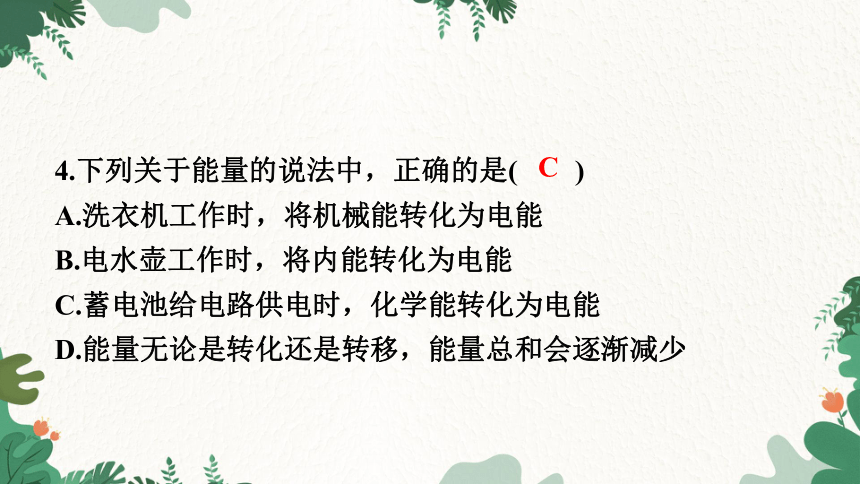

4.下列关于能量的说法中，正确的是( )
A.洗衣机工作时，将机械能转化为电能
B.电水壶工作时，将内能转化为电能
C.蓄电池给电路供电时，化学能转化为电能
D.能量无论是转化还是转移，能量总和会逐渐减少
C

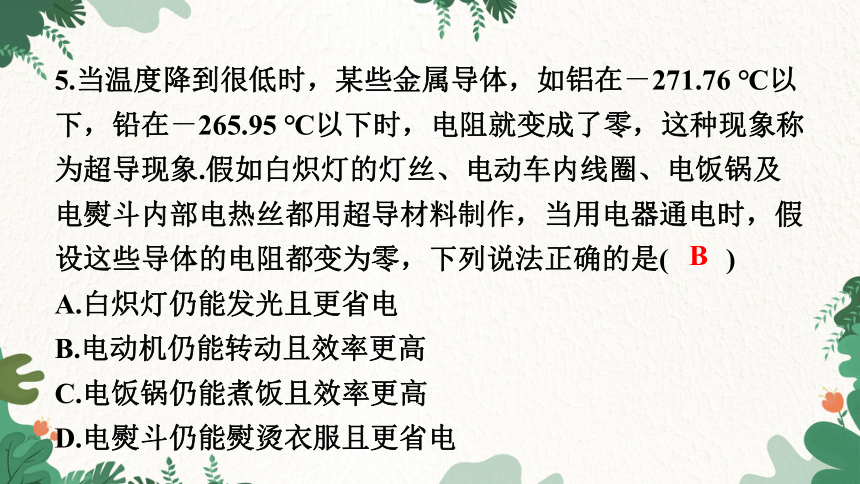

5.当温度降到很低时，某些金属导体，如铝在－271.76 ℃以下，铅在－265.95 ℃以下时，电阻就变成了零，这种现象称为超导现象.假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是( )
A.白炽灯仍能发光且更省电
B.电动机仍能转动且效率更高
C.电饭锅仍能煮饭且效率更高
D.电熨斗仍能熨烫衣服且更省电
B

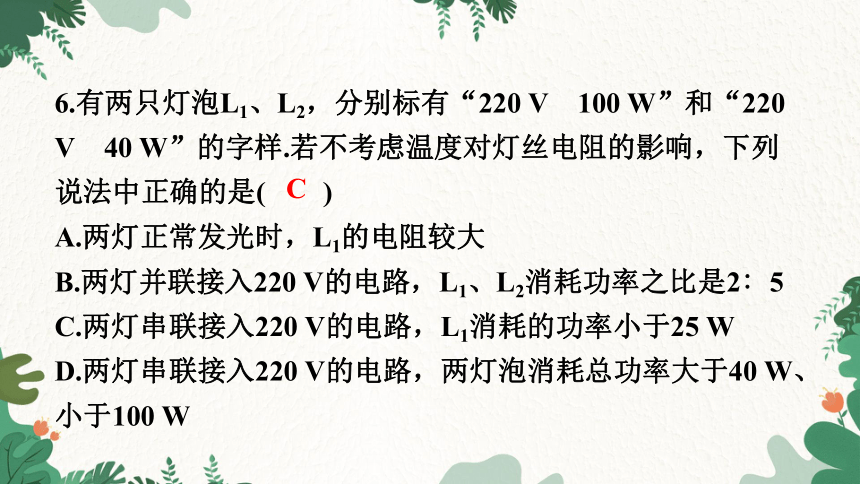

6.有两只灯泡L1、L2，分别标有“220 V　100 W”和“220 V　40 W”的字样.若不考虑温度对灯丝电阻的影响，下列说法中正确的是( )
A.两灯正常发光时，L1的电阻较大
B.两灯并联接入220 V的电路，L1、L2消耗功率之比是2∶5
C.两灯串联接入220 V的电路，L1消耗的功率小于25 W
D.两灯串联接入220 V的电路，两灯泡消耗总功率大于40 W、小于100 W
C
A.电源电压为2 V　
B.小灯泡功率为5 W
C.定值电阻的阻值为8 Ω　
D.电路总功率为9 W

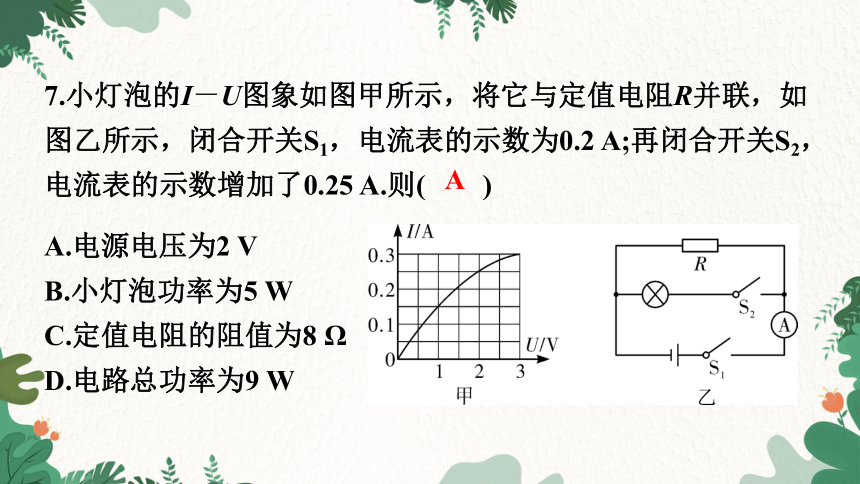

7.小灯泡的I－U图象如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2 A;再闭合开关S2，电流表的示数增加了0.25 A.则( )
A
A.甲、乙、丙、丁　 B.丁、丙、乙、甲
C.丙、丁、乙、甲　 D.甲、乙、丁、丙

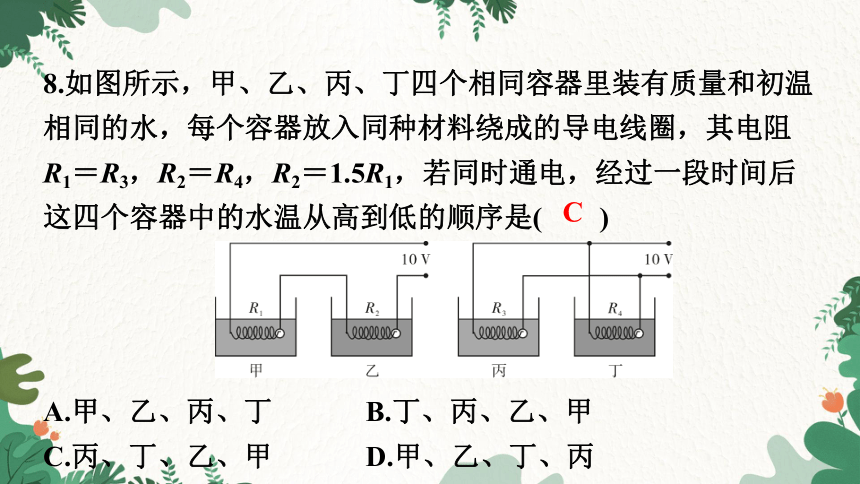

8.如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，每个容器放入同种材料绕成的导电线圈，其电阻R1＝R3，R2＝R4，R2＝1.5R1，若同时通电，经过一段时间后这四个容器中的水温从高到低的顺序是( )
C
A.电压表V1的示数变大
B.电压表V2的示数变小
C.电流表A的示数变大
D.灯L的实际功率不变

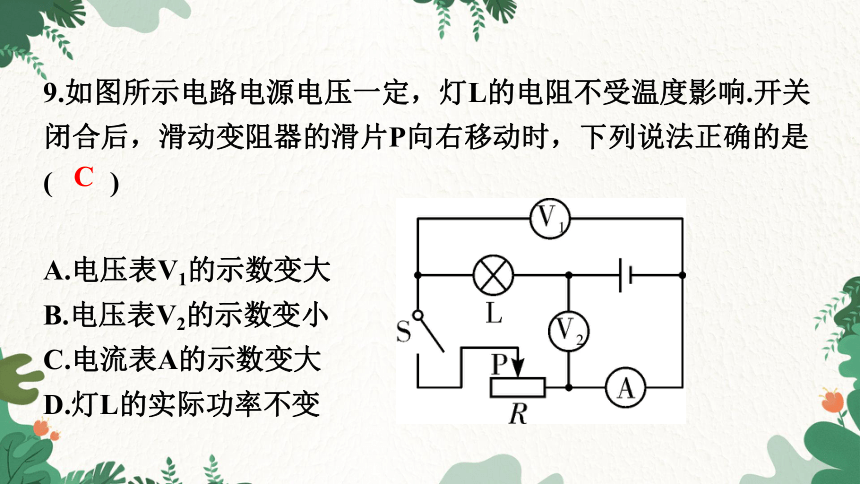

9.如图所示电路电源电压一定，灯L的电阻不受温度影响.开关闭合后，滑动变阻器的滑片P向右移动时，下列说法正确的是( )
C

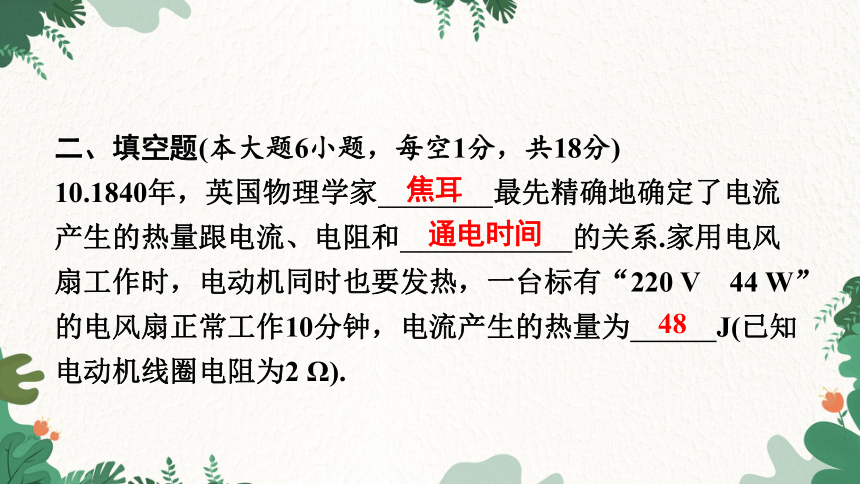

二、填空题(本大题6小题，每空1分，共18分)
10.1840年，英国物理学家　 　最先精确地确定了电流产生的热量跟电流、电阻和　 　的关系.家用电风扇工作时，电动机同时也要发热，一台标有“220 V　44 W”的电风扇正常工作10分钟，电流产生的热量为　 　J(已知电动机线圈电阻为2 Ω).
　48　
　通电时间　
　焦耳　

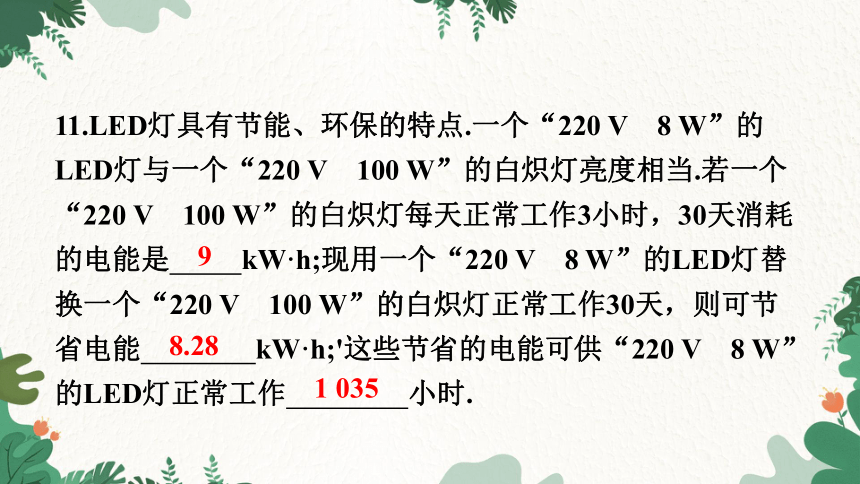

11.LED灯具有节能、环保的特点.一个“220 V　8 W”的LED灯与一个“220 V　100 W”的白炽灯亮度相当.若一个“220 V　100 W”的白炽灯每天正常工作3小时，30天消耗的电能是　 　kW·h;现用一个“220 V　8 W”的LED灯替换一个“220 V　100 W”的白炽灯正常工作30天，则可节省电能　 　kW·h;'这些节省的电能可供“220 V　8 W”的LED灯正常工作　 　小时.
　1 035　
　8.28　
　9　
12.如图所示是家庭电子式电能表的表盘，其示数是　 　kW·h.表盘上标有“3 200 imp/(kW·h)”，表示电路中每消耗
1 kW·h的电能，指示灯闪烁3 200次.允许家里用的最大功率是
　 　W.若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4 min闪烁320次，则该热水器消耗的电能是
　 　kW·h.
　0.1　
　8 800　
　318.6　
13.如图所示的电路，电源电压恒为4 V，闭合开关 S，电流表 A1 示数为 0.6 A，A2 示数为 0.2 A，则电阻 R1 的阻值为
　 　Ω，通过电阻R2 的电流是　 　A，电阻R2 的电功率是　 W，在1 min 内整个电路消耗的电能是　 　J.
　144　
　1.6
　0.4　
　20　
14.如图是电热饮水机电路原理图，已知R1＝100 Ω，R2＝20 Ω，当开关S1、S2闭合时，饮水机处于　 　(选填“保温”或“加热”)状态，加热功率是　 　W;饮水机的保温功率与加热功率之比为　 　.
　1∶6　
　2 420　
　加热　
15.如表分别是一台电冰箱和一台电扇的铭牌，在12 h内正常使用电冰箱和连续运转电扇，则电冰箱消耗的电能　 _
电扇消耗的电能(选填“大于”“小于”或“等于”)，造成这种情况的原因是因为电冰箱具有　 　的工作特点.
　间歇性　
　小于
BC－65B电冰箱 额定电压:220 V 工作频率:50 Hz 额定功率:70 W 耗电量:0.50 kW·h/24 h FS－69电扇
规格:400 mm
额定电压:220 V
工作频率:50 Hz
额定功率:65 W
三、实验题(本大题2小题，除特别说明外，每空2分，共26分)
16.(10分)用如图所示的器材“测定小灯泡电功率”.
(1)小强依照电路图(如图甲)选择了合适的电表量程连接元件，但尚未连接完整.用笔画线代替导线将图乙中的元件连接完整.　
(1)答案图
如(1)答案图所示
(2)闭合开关前，必须将滑动变阻器的滑片P移到　 　(选填“a”或“b”)端.实验时，移动滑动变阻器的滑片P，改变小灯泡两端的　 　，从而控制小灯泡的实际功率.
　电压　
　b　
(3)小强观察到小灯泡的额定电压为2.5 V，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为2.5 V时，电流表的示数如图丙所示，则小灯泡的额定功率为　 　W.
　0.8　
(4)继续向a端移动滑动变阻器的滑片P，这时小灯泡的实际功率会　 　(选填“变大”或“变小”).
　变大　
17.(16分)如图所示是探究“电流通过导体产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气，两个密闭容器中都有一段电阻丝，U形管中装的是蓝色液体.
(1)该实验是通过观察U形管中　 　的变化反映密闭空气温度的变化.
(2)如图甲是为了研究电流产生的热量与　 　的关系;将此装置接到电源两端，通电一段时间，电流在　 　(选填“左”或“右”)容器中产生的热量较多.
(3)如图乙是为了研究电流产生的热量与　 　的关系，
根据图中的现象，可得结论 _
　.
流过电阻的电流越大，产生的热量越多　
相同的电阻通电时间相同时，
　电流　
　右　
　电阻　
　液面高度差　
(4)如图甲，当通过电阻丝R1的电流为2 A时，电流10 min通过R1产生的热量为　 　J，这段时间内R1和R2产生的热量之比为　 　.
　1∶2　
　1.2×104　
(5)小宁先调试好图乙装置，并连接好电路.闭合开关，发现两U形管液面均出现高度差，且高度差始终相等.出现该现象的电路故障可能是　 　.
A.右侧容器上方5 Ω电阻断路　
B.右侧容器内5 Ω电阻断路
C.导线BC间发生断路　
D.左侧容器内5 Ω电阻短路
　A　
(1)灯丝电阻;
(2)当开关S1闭合、S2断开，电流表示数为0.2 A时，灯泡L两端电压;
(3)当开关S1、S2均闭合时，定值电阻R消耗的电功率.
四、计算题(本大题2小题，共14分)
18.如图所示电路，电源电压保持不变，灯泡L标有“3 V　0.6 A”的字样，定值电阻R的阻值为10 Ω.假设灯丝电阻不变，求:

(2)当开关S1闭合、S2断开，灯泡L和电阻R串联，
电流表示数为0.2 A时，根据欧姆定律可知灯泡L两端电压
UL'＝IRL＝0.2 A×5 Ω＝1 V.

(1)R1的电阻;
(2)中温挡加热功率;
(3)高温挡加热5 min消耗的电能.
19.如图甲是某品牌家用蛋糕机，该蛋糕机配有很多卡通模型，可以做出多种多样的创意小蛋糕，图乙是该蛋糕机的简化电路图，可以实现蛋糕机的低、中、高三挡加热功能.单独闭合开关S1时，蛋糕机处于440 W的低温挡加热状态;单独闭合开关S2时，阻值为55 Ω的电阻R2让蛋糕机处于中温挡加热状态.求蛋糕机正常工作时:



五、综合能力题(每空2分，共12分)
20.如图甲是某品牌家用电吹风，其电路如图乙所示，R1、R2为电阻丝，M为电动机.通过调节开关，可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态.
(1)要使电吹风正常工作，图甲中的A处应安装　 　，
B处应安装　 　.(均选填“电动机”或“电阻丝”)
(2)如图乙，要使电吹风处于“冷风”状态，应闭合开关
　，要使电吹风处于“暖风”状态，应闭合开关 　.
S、S1　
S　
　电动机　
　电阻丝　
(3)已知电吹风处于“暖风”状态时，从出风口吹出的空气温度升高了20 ℃;处于“热风”状态时，从出风口吹出的空气温度升高了30 ℃.假设这两种状态下的热效率相同，相同时间内吹出的空气质量相同，则R1∶R2＝　 　.
(4)电吹风用了几年后，由于电阻丝的升华，实际发热功率会　 　(选填“变大”“变小”或“不变”).
　变小　
　1∶2　
谢谢大家！
