沪粤版物理八年级上册 3.3 探究平面镜成像特点(第一课时，实验) 习题课件(共24张PPT)

(共24张PPT)

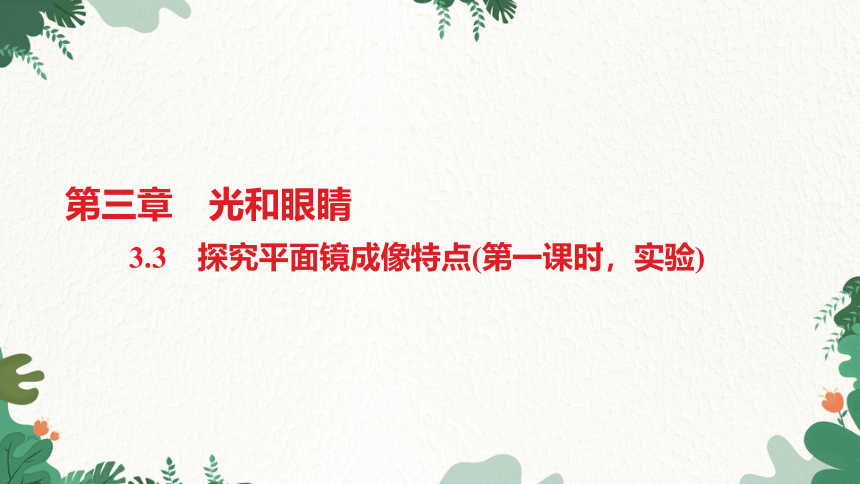

3.3　探究平面镜成像特点(第一课时，实验)
第三章　光和眼睛

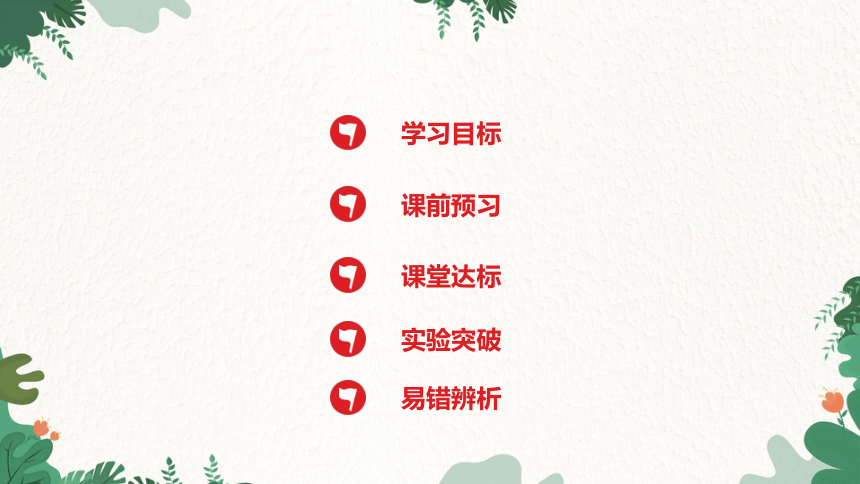

学习目标
课前预习
课堂达标
实验突破
易错辨析
课程标准(2022年版) 学习目标
探究并了解平面镜成像时像与物的关系. 1.认识平面镜.知道像、物和虚像等概念的含义.
2.初步体验实验探究过程，能有条理地表述平面镜成像中的物、像和镜面间的关系.
3.了解一些实验方法在实验设计中的重要性，如重叠法在确定像位置时的应用.初步了解探究实验方案设计的基本方法与思路.
安安同学学了光学以后，对光现象中的实像和虚像搞不清楚，不知道什么样的像是实像，也分不清什么样的像是虚像.你能给他介绍一下什么是实像，什么是虚像，并给他各举一个成实像和虚像的例子吗？
答：实像是实际光线会聚而成的，如小孔成像是由光的直线传播形成的实像.虚像是实际光线的反向延长线会聚形成的，如人在平面镜中成的像是虚像.

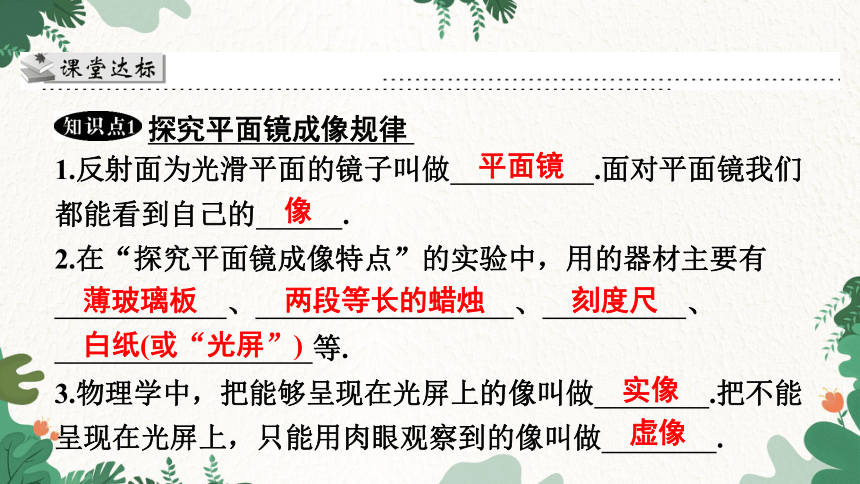

探究平面镜成像规律
1.反射面为光滑平面的镜子叫做　 　.面对平面镜我们都能看到自己的　 　.
2.在“探究平面镜成像特点”的实验中，用的器材主要有
　 　、　 　、　 　、
　 　等.
3.物理学中，把能够呈现在光屏上的像叫做　 　.把不能呈现在光屏上，只能用肉眼观察到的像叫做　 　.
　虚像　
　实像　
　白纸(或“光屏”)　
　刻度尺　
　两段等长的蜡烛　
　薄玻璃板　
　像　
　平面镜　

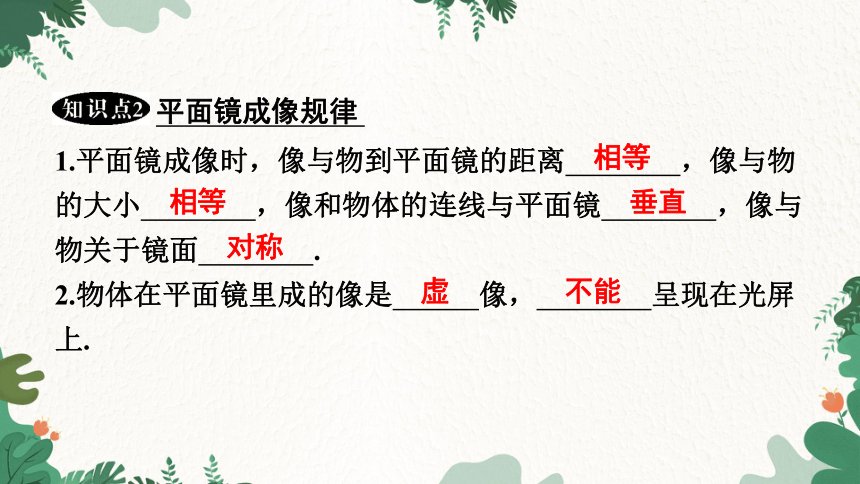

1.平面镜成像时，像与物到平面镜的距离　 　，像与物的大小　 　，像和物体的连线与平面镜　 　，像与物关于镜面　 　.
2.物体在平面镜里成的像是　 　像，　 　呈现在光屏上.
　不能　
　虚　
　对称　
　垂直　
　相等　
平面镜成像规律
　相等　
(1)实验时，小强用玻璃板代替平面镜，原因是玻璃板透光，便于　 　.

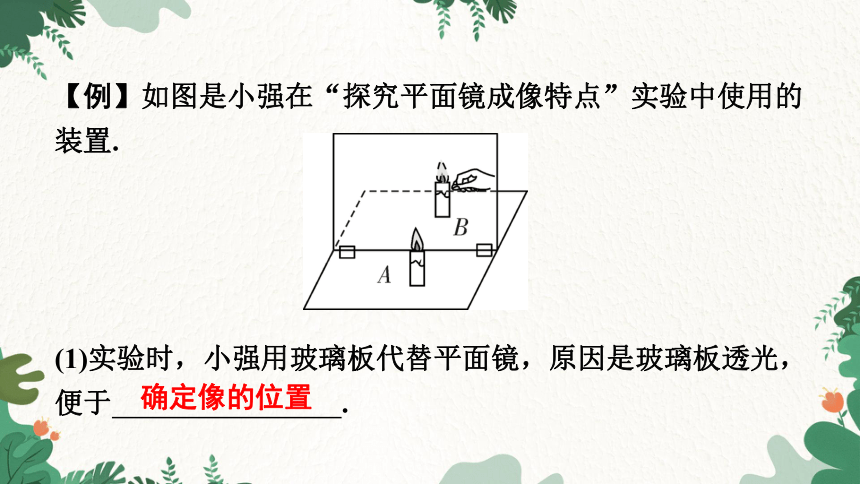

【例】如图是小强在“探究平面镜成像特点”实验中使用的装置.
　确定像的位置　

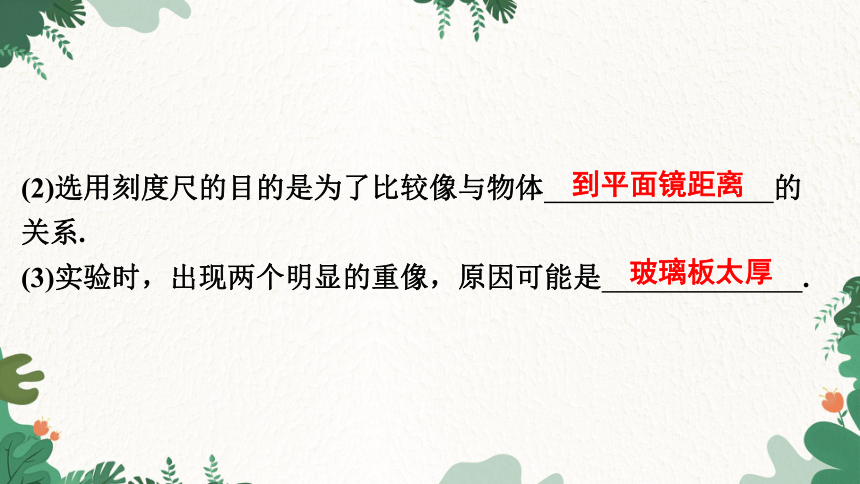

(2)选用刻度尺的目的是为了比较像与物体　 　的关系.
(3)实验时，出现两个明显的重像，原因可能是　 　.
　玻璃板太厚　
　到平面镜距离　
A.为了成像更清晰，应该将两支蜡烛都点燃
B.将蜡烛靠近玻璃板时，像将靠近玻璃板
C.做多次实验获得多组数据是为了减小误差
D.平面镜成像的大小与物体到平面镜的距离有关

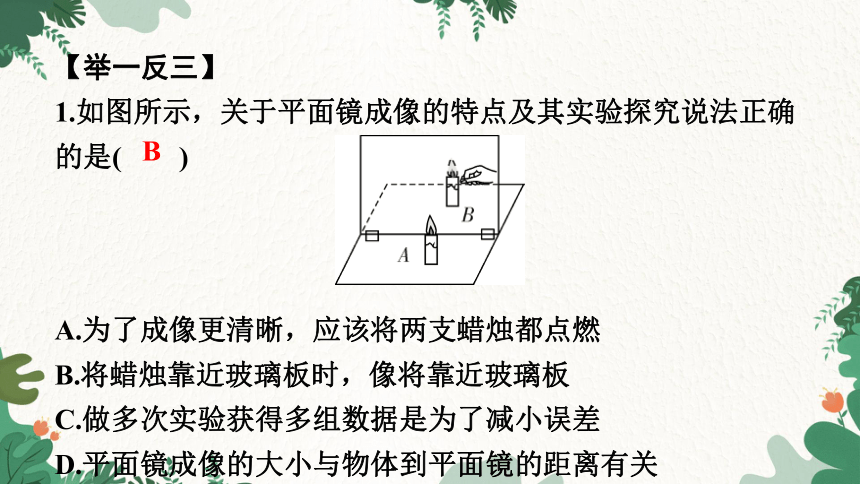

【举一反三】
1.如图所示，关于平面镜成像的特点及其实验探究说法正确的是( )
B
A B C D
2.如图是平面镜成像的示意图，其中正确的是( )
C
3.星期天，小华在阜宁白天鹅公园游玩时看到湖边盛开的花朵呈红色，是因为花朵　 　(选填“反射”或“吸收”)了红色光，清澈湖水中倒映着蓝天白云，这是光的_______
形成的像.若湖中的水深2 m，则白云形成的像到水面的距离
　 　(选填“大于”“等于”或“小于”)2 m.
　大于　
　反射　
　反射　
【归纳总结】
1.实验应在较暗环境进行，成像更明亮.
2.玻璃板与水平桌面垂直，像才能与后面蜡烛重合.
3.多次实验是为了更好发现像和物体之间的关系，使实验结论具有普遍性.
实验　探究平面镜成像特点
下面是各小组在做“探究平面镜成像特点”实验的过程：
(一)选择器材
1.测量器材：方格纸.
2.成像的物体：我们可以选择两支　 　(选填“相同”或“不同”)的蜡烛A和B.这是为了比较像与物的　 　关系.
　大小　
　相同　
3.平面镜：可供选择的平面镜有“镀膜平面镜(薄、厚各一块)、茶色玻璃板(薄、厚各一块)”.我们应该选择比较　 _　的　 　作为平面镜，目的是便于　 _
　.
像的位置　
　观察和确定
　茶色玻璃板　
　薄
1.靠近窗户的他，在实验中观察到平面镜后的像不太清楚，他应该把窗帘　 　(选填“拉严实点”或“打开一点”).
(二)进行实验
小明组的实验装置如图甲所示.请你帮助他完成下面的操作：
　拉严实点　
2.实验中，小明把点燃的蜡烛放到平面镜的M侧的A点，他在　 　(选填“M”或“N”)侧观察到了点燃蜡烛的像.
3.他把另一支　 　(选填“点燃”或“未点燃”)的蜡烛放在　 　(选填“M”或“N”)侧并且移动它，直到
　 　时，记录下蜡烛的位置A'，A'的位置就是蜡烛A的像的位置.这里所采用的研究方法是
　 　.A'与A的像完全重合，说明
　 　.
　像和物的大小相等　
　等效替代法　
　它与点燃蜡烛的像完全重合　
　N　
　未点燃　
　M　
4.改变蜡烛的位置，重复步骤3的操作，再做两次实验.记录像的位置B'、C'与对应物的位置B、C.
5.撤去平面镜和蜡烛，三次物和像的位置如图乙所示.由图可得：像和物到镜面的距离　 　；像和物的连线与镜面
　 　，也即像和物关于镜面　 　.
　对称　
　垂直　
　相等　
(三)交流评估
1.小刚在实验时发现有两个像，这是所选玻璃板　 　造成的.
2.小红在实验时发现：在水平面无论怎样移动N侧的蜡烛，都不能与M侧蜡烛的像重合，这是 _
造成的.
3.小丽在像的位置上放一张白纸，发现白纸上　 　(选填“有”或“没有”)蜡烛的像，说明平面镜所成的像是　 _
(选填“实”或“虚”)像.
　虚
　没有　
玻璃板没有与桌面垂直
　太厚　
4.小明不小心左右移动了平面镜，则N侧未点燃的蜡烛
　 　(选填“能”或“不能”)与M侧蜡烛的像重合.
　能　
【基础概念易错辨析】
1.平面镜所成的像能被看到，该像为实像.( )
2.平面镜所成的像与物体关于镜面对称.( )
3.物体距离平面镜越远，所成的像越小.( )
4.平面镜成像过程中，遵循光的反射定律.( )
√

√

A.蜡烛A的像总是与蜡烛B完全重合
B.蜡烛A的像总偏向蜡烛B的上方
C.蜡烛A的像总偏向蜡烛B的下方
D.蜡烛A的像与蜡烛B总在同一水平面上
【重难易错1】如图所示，在研究平面镜成像的特点实验时，小明同学没有把薄玻璃板竖直放置.在水平桌面上，无论如何移动蜡烛B，发现( )
B
易错分析：根据像和物关于平面镜对称的特点，作出蜡烛A的烛焰关于平面镜的对称点，即为蜡烛A的烛焰的像的位置，可知蜡烛A的像与蜡烛B不在同一水平面上，蜡烛A的像与蜡烛B不重合，蜡烛A的像总偏向蜡烛B的上方.
【重难易错2】小黄对着平面镜检查仪容，当他向平面镜走近时( )
A.像变大，像到镜面的距离变小　
B.像变大，像到镜面的距离变大
C.像不变，像到镜面的距离不变　
D.像不变，像到镜面的距离变小
易错分析：受日常生活经验的影响，误认为人离平面镜越近，人在镜中的像越大.
D
谢谢大家！
