演示

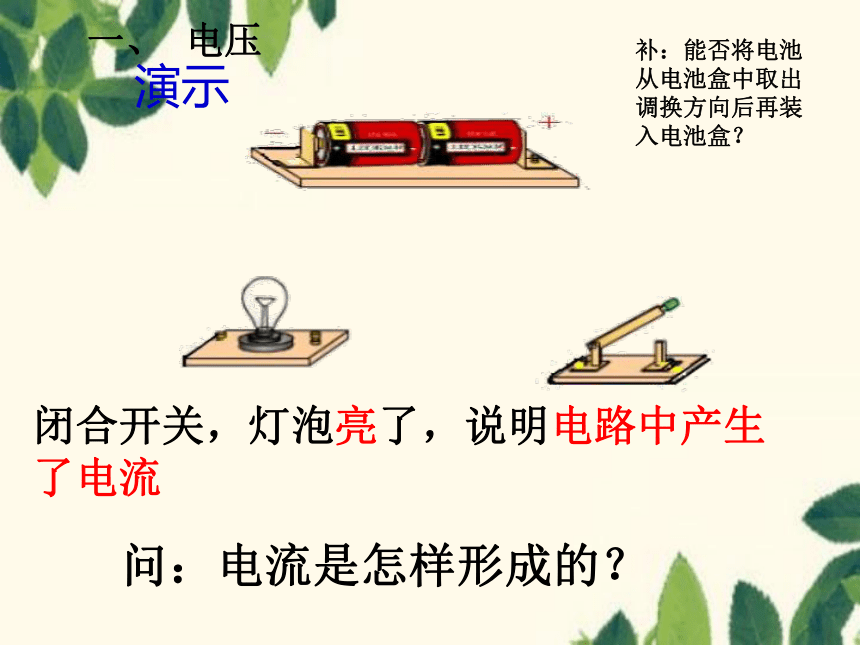

闭合开关，灯泡亮了，说明电路中产生了电流
问：电流是怎样形成的？
一、 电压
补：能否将电池从电池盒中取出调换方向后再装入电池盒？

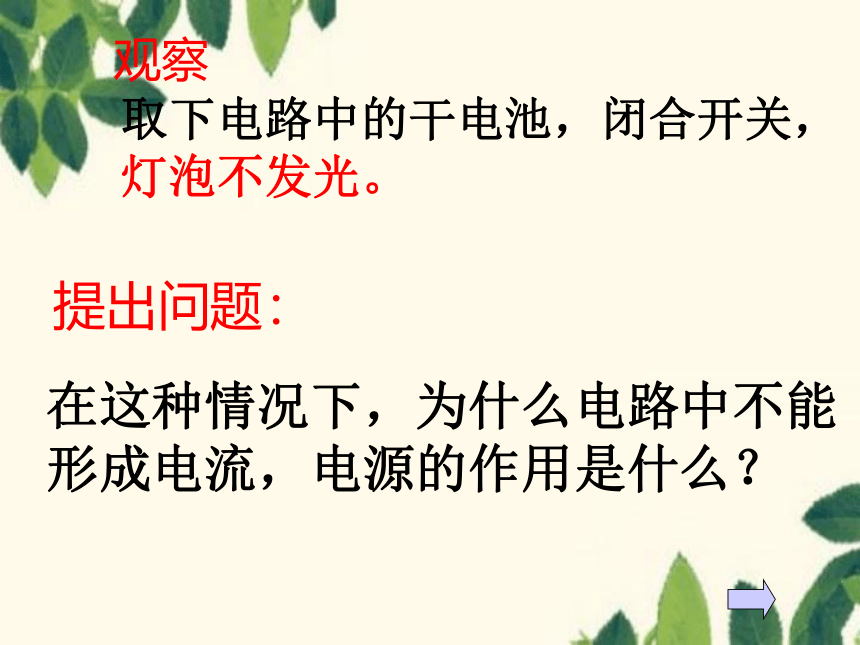

取下电路中的干电池，闭合开关，灯泡不发光。
在这种情况下，为什么电路中不能形成电流，电源的作用是什么？
提出问题：
观察
水压
形成水流
抽水机
保持
水压
持续水流

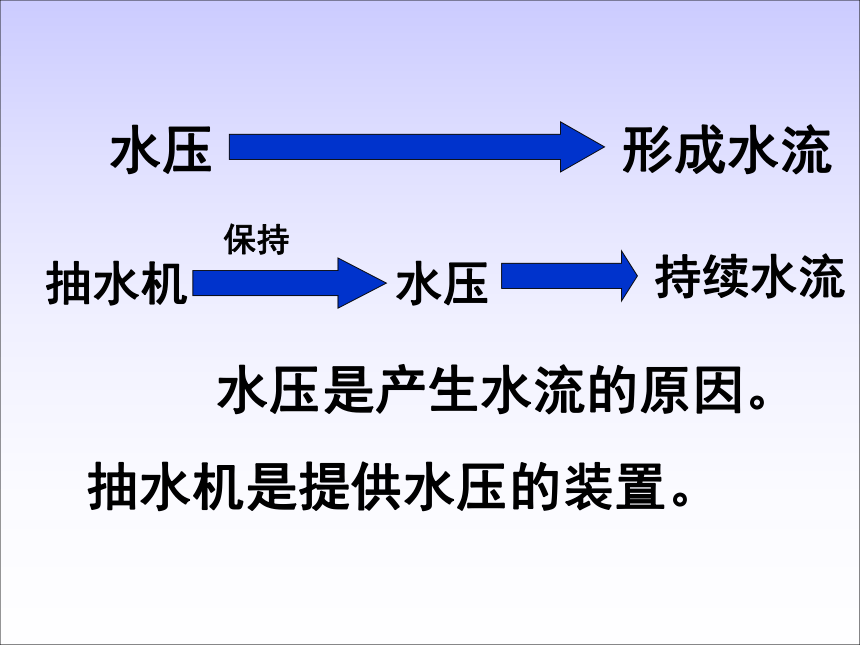

抽水机是提供水压的装置。
水压是产生水流的原因。

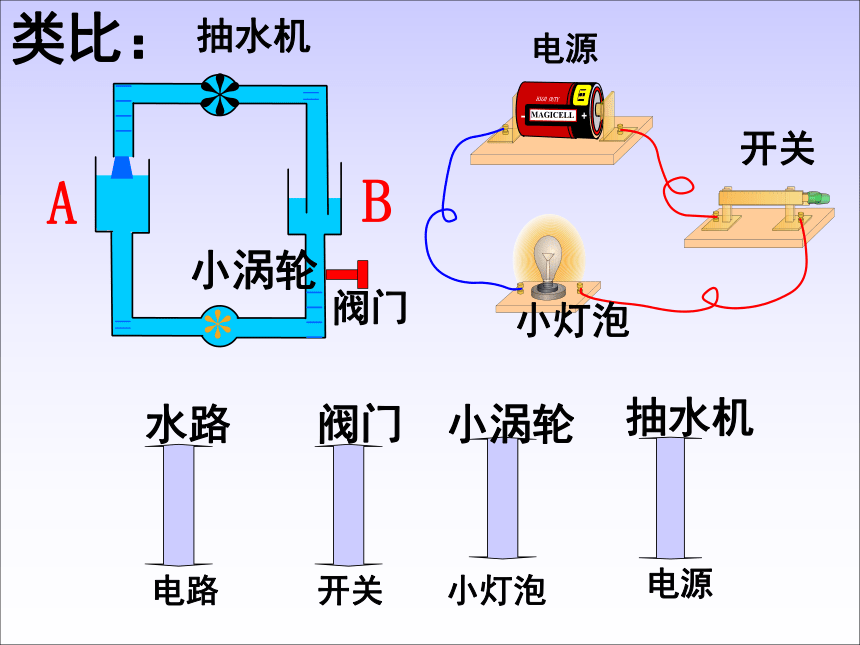

类比：
小灯泡
小涡轮
水路
阀门
抽水机
开关
电路
电源
小涡轮
抽水机
阀门
电源
开关
小灯泡

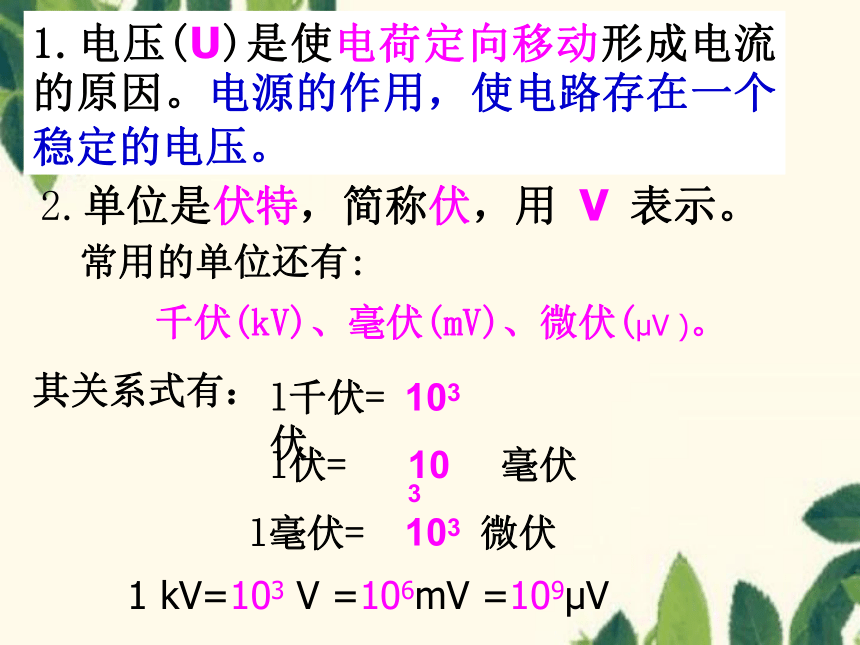

1.电压(U)是使电荷定向移动形成电流的原因。电源的作用，使电路存在一个稳定的电压。
2.单位是伏特，简称伏，用 V 表示。
常用的单位还有:
千伏(kV)、毫伏(mV)、微伏(μV )。
其关系式有：
l千伏= 伏
103
l伏= 毫伏
103
l毫伏= 微伏
103
1 kV=103 V =106mV =109μV

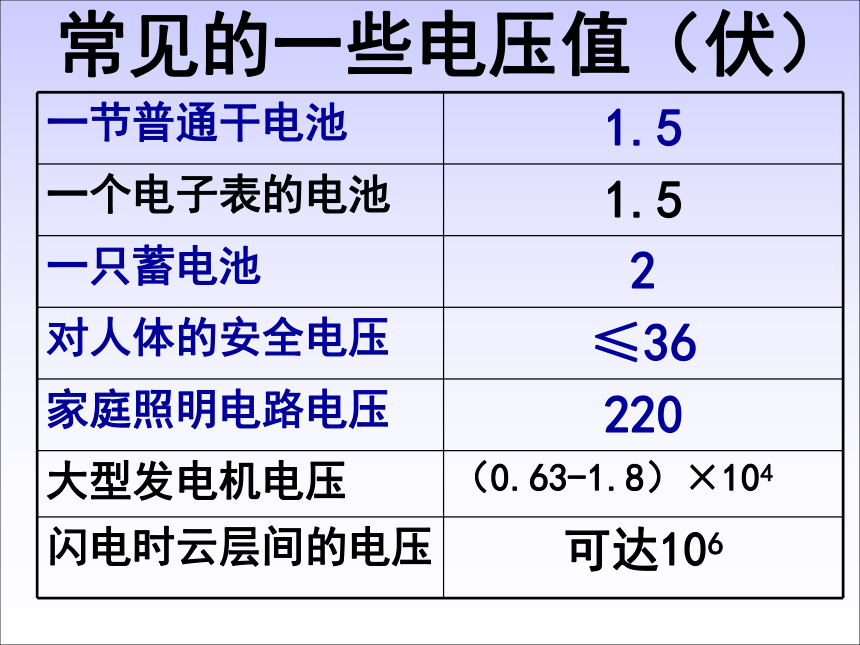

常见的一些电压值（伏）
一节普通干电池 1.5
一个电子表的电池 1.5
一只蓄电池 2
对人体的安全电压 ≤36
家庭照明电路电压 220
大型发电机电压 （0.63-1.8）×104
闪电时云层间的电压 可达106
电压的测量
测量工具：电压表

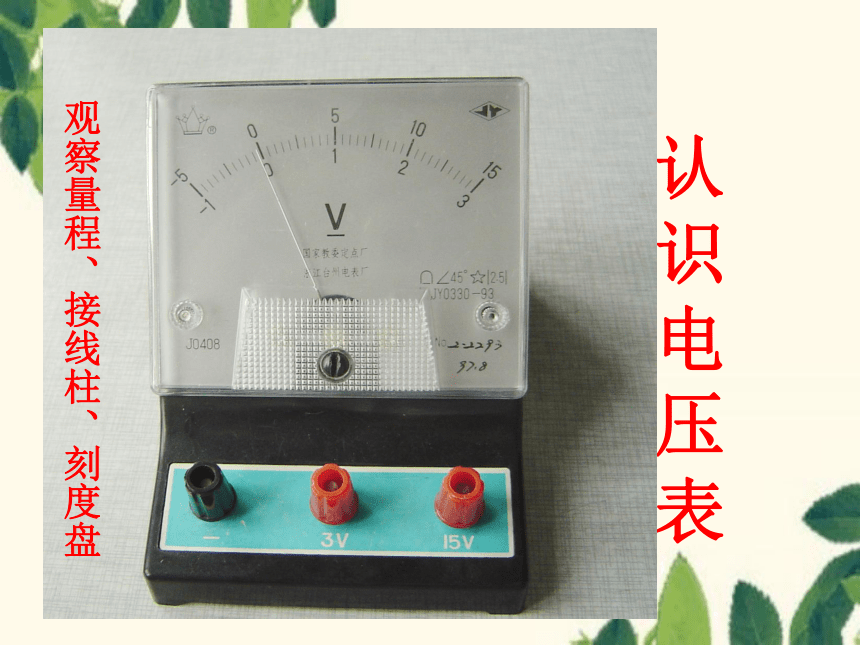

认识电压表
观察量程、接线柱、刻度盘
二、电压的测量 :电压表 —　—
V
1.两个量程：o～3伏和O～15伏
最小刻度值分别为 ： 0.1伏和O.5伏
2.电压表的使用:
1）必须把电压表 并联在被测电路的两端
2）把电压表的正接线柱接在跟电源正极相连的那端
3)被测电压不能超过电压表的量程（先接大量程）
4）允许电压表直接连入电源两极上测电源电压
1.电压表的电阻值很大，所以有电压表存在的某段电路，一般被认为是开路的。
2.测量电路中某个电路元件两端的电压时，电压表就应该与这个电路元件并联。
3.连接电路或电路图时，应先把电路中其它元件按顺序连接好，最后电压表并联在待测电路的两端上。
三、操作：
C
A
B
L1
L2
V
电路图
A
如何连接？
L1
L2
A
V
A
V
A
V
－
＋
－
＋
－
＋
＋　－
＋　－
＋　－
2.在各电路图的A、B圆圈中填上适当的字母，表示不同的电表，并在图中标明正负接线柱。
1、电压是形成______的原因，它的单位是_____，用 来测量。
巩固练习，强化应用
电流
伏特
电压表
3.如下图所示，a、b、c表示的是伏特表或安培表，当K1、 K2都闭合时，下列正确说法是 ( )
A．a、b、c都是安培表 B．a、b、c都是伏特表 C ．b、c是安培表，而a是伏特表 D ．a、b是伏特表，而c是安培表
　

c
4、如图所示，电压表能测量____ 两端的电压；当开关断开时，电压表有没有示数： 。
L1
有，测的是电源电压
