2022—2023学年物理人教版九年级全一册第十六章 电压 电阻 同步基础训练题 含答案

2022—2023学年物理人教版九年级全一册第十六章 电压 电阻 同步基础训练题含答案
人教第十六章 电压 电阻
一、选择题。
1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
2、如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2亮，电压表有示数，电路故障可能是（ ）
A.L1断路 B.L1短路 C.电压表断路 D.电压表短路
3、如图所示电路，若闭合开关S，电压表示数跟原来相比（　　）
A．不变 B．增大 C．减小 D．无法判定
4、白炽灯长期使用后，钨丝会变细．变细后的钨丝与原来相比( )
A．熔点变低 B．密度变小 C．比热容变大 D．电阻变大

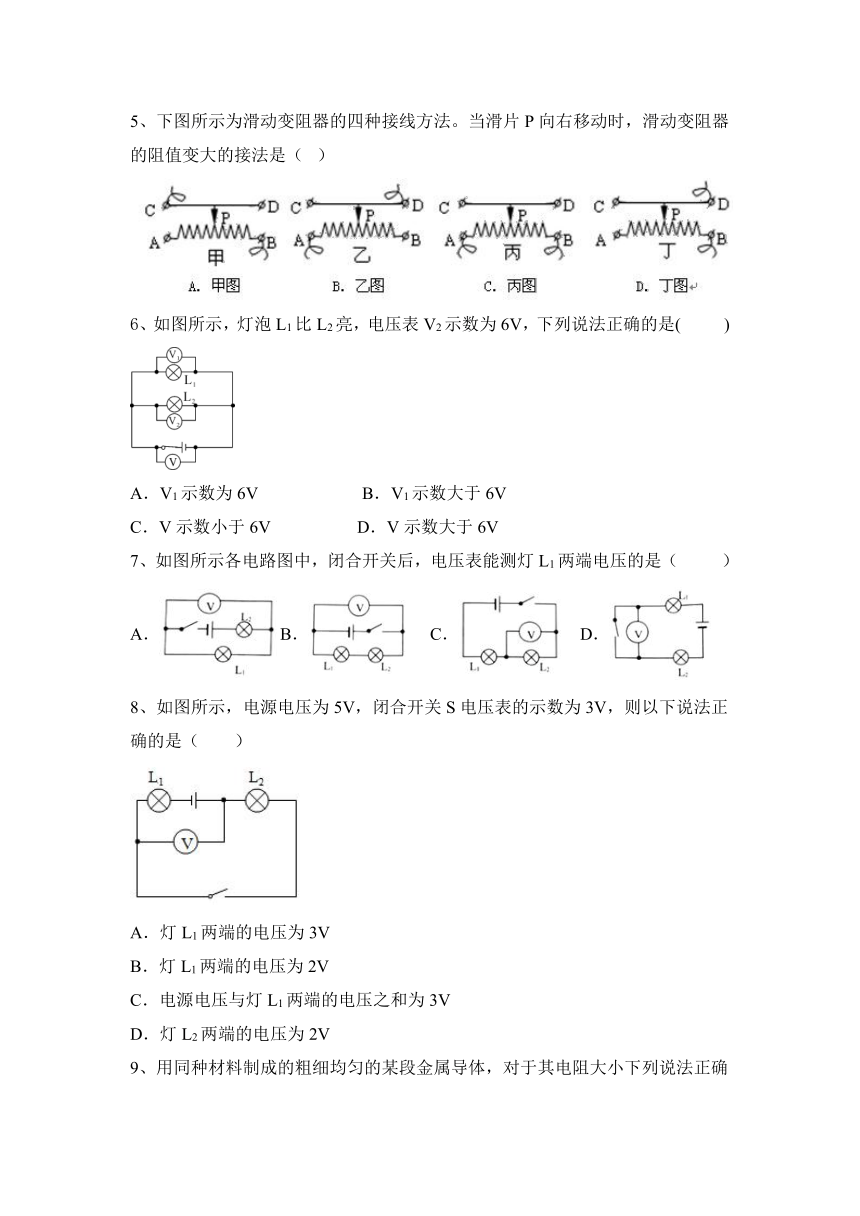

5、下图所示为滑动变阻器的四种接线方法。当滑片P向右移动时，滑动变阻器的阻值变大的接法是（ ）
6、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是(　 　)
A．V1示数为6V B．V1示数大于6V
C．V示数小于6V D．V示数大于6V
7、如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A． B． C． D．
8、如图所示，电源电压为5V，闭合开关S电压表的示数为3V，则以下说法正确的是（　　）
A．灯L1两端的电压为3V
B．灯L1两端的电压为2V
C．电源电压与灯L1两端的电压之和为3V
D．灯L2两端的电压为2V

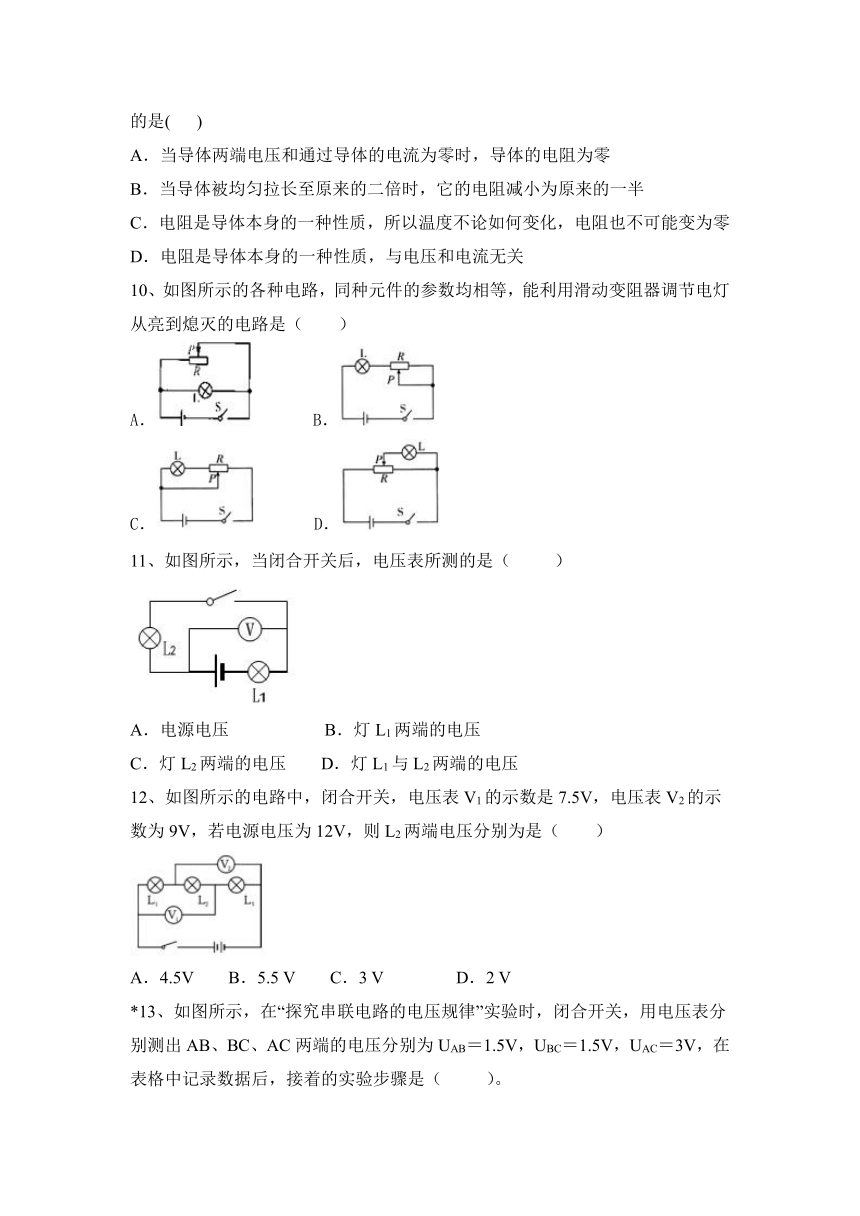

9、用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是( )
A．当导体两端电压和通过导体的电流为零时，导体的电阻为零
B．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半
C．电阻是导体本身的一种性质，所以温度不论如何变化，电阻也不可能变为零
D．电阻是导体本身的一种性质，与电压和电流无关
10、如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（　　）
A． B．
C． D．
11、如图所示，当闭合开关后，电压表所测的是（ ）
A．电源电压 B．灯L1两端的电压
C．灯L2两端的电压 D．灯L1与L2两端的电压
12、如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压分别为是（　　）
A．4.5V B．5.5 V C．3 V D．2 V
*13、如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5V，UBC＝1.5V，UAC＝3V，在表格中记录数据后，接着的实验步骤是（ ）。
A．整理数据，结束实验
B．详解数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
14、小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
15、如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是 （　　）
A． B． C． D．
二、填空题。
16、学校实验室里常用的电压表有 个接线柱， 个量程，一个量程是 V，分度值是 ；另一个量程是 V，分度值是 。
17、如图所示电路中，电压表V1、V2、V3的示数分别是U1、U2、U3，则：①当U1＝6 V，U2＝6 V时，U3＝____V；
②当U1＝10 V时，U2＝____V，U3＝____V。
18、温度一定时，影响铜导线电阻大小的因素有：铜导线的横截面积和 。
19、电位器是电器设备中常用的电路元件，如图所示，已知接入电路的电阻越小，音量越强，在音响设备中电位器必须与扬声器_______（填“串”或“并”）联，若要实现沿顺时针旋转旋钮触片时，提高音量，必须将_______和_______（选填“A”、“B”或“C”）接入电路。
20、导电性能介于导体和绝缘体之间的物质，叫做　 　。某些物质在超低温的情况下电阻突然减小为零，我们把这种物质叫做　 　。
21、如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，则V1用的量程是__________V，V2用的量程是__________V，小灯泡L1上的电压U1=___________。
22、如图甲所示，电源电压15 V，开关闭合后，电流表和电压表的示数如图乙所示。则电压表的示数是________V，L2两端电压为________V。电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是____________________。
三、作图题。
23、根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。
四、实验题。
24、某实验小组利用如图所示的电路探究“影响导体电阻大小的因素”的实验，将a、b、c、d四段导体分别接入电路。经过测量，得到下表所示数据。
导体 代号 长度/m 横截面积 /mm2 材料 电流大小 /A
a 0.5 0.4 锰铜合金 0.20
b 0.5 0.4 镍铬合金 0.16
c 0.5 0.2 镍铬合金 0.08
d 1.0 0.2 镍铬合金 0.04
(1)实验中，通过比较电路中____的大小，判断导体电阻的大小。
(2)选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的____有关。
(3)选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 有关。
(4)选用导线____分别接入电路中，是为了探究电阻大小跟导体的长度有关。
(5)分析表格数据可得出结论是导体电阻的大小跟____、____和 有关。
25、小伟用如图所示电路“探究串联电路的电压特点”。
（1）在拆接电路时，开关S必须　 　。
（2）实验中最好选择规格　 　（选填“相同”或“不同”）的小灯泡。
实验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
（3）测出灯L1两端的电压后，小伟断开开关S，准备拆下电压表，改接在B、C之间。小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小伟认为小明的办法是错误的，原因是　 　。
（4）经过多次实验，将得到的数据记录在表中。分析实验数据，可得到串联电路的电压特点是　 　（用公式表示）。
（5）小伟进行多次试验的目的是　 　。
五、计算题。
26、在如图所示的电路中，电源的电压是14V，当开关S闭合时，电压表V1的示数时10V，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？
27、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
2022—2023学年物理人教版九年级全一册第十六章 电压 电阻 同步基础训练题含答案
人教第十六章 电压 电阻
一、选择题。
1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
【答案】D
2、如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2亮，电压表有示数，电路故障可能是（ ）
A.L1断路 B.L1短路 C.电压表断路 D.电压表短路
【答案】B
3、如图所示电路，若闭合开关S，电压表示数跟原来相比（　　）
A．不变 B．增大 C．减小 D．无法判定
【答案】B
4、白炽灯长期使用后，钨丝会变细．变细后的钨丝与原来相比( )
A．熔点变低 B．密度变小 C．比热容变大 D．电阻变大
【答案】D
5、下图所示为滑动变阻器的四种接线方法。当滑片P向右移动时，滑动变阻器的阻值变大的接法是（ ）
【答案】B
6、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是(　 　)
A．V1示数为6V B．V1示数大于6V
C．V示数小于6V D．V示数大于6V
【答案】D
7、如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A． B． C． D．
【答案】A
8、如图所示，电源电压为5V，闭合开关S电压表的示数为3V，则以下说法正确的是（　　）
A．灯L1两端的电压为3V
B．灯L1两端的电压为2V
C．电源电压与灯L1两端的电压之和为3V
D．灯L2两端的电压为2V
【答案】B
9、用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是( )
A．当导体两端电压和通过导体的电流为零时，导体的电阻为零
B．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半
C．电阻是导体本身的一种性质，所以温度不论如何变化，电阻也不可能变为零
D．电阻是导体本身的一种性质，与电压和电流无关
【答案】D
10、如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（　　）
A． B．
C． D．
【答案】D
11、如图所示，当闭合开关后，电压表所测的是（ ）
A．电源电压 B．灯L1两端的电压
C．灯L2两端的电压 D．灯L1与L2两端的电压
【答案】C
12、如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压分别为是（　　）
A．4.5V B．5.5 V C．3 V D．2 V
【答案】A
*13、如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5V，UBC＝1.5V，UAC＝3V，在表格中记录数据后，接着的实验步骤是（ ）。
A．整理数据，结束实验
B．详解数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
【答案】C
14、小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
【答案】C
15、如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是 （　　）
A． B． C． D．
【答案】C
二、填空题。
16、学校实验室里常用的电压表有 个接线柱， 个量程，一个量程是 V，分度值是 ；另一个量程是 V，分度值是 。
【答案】三、两、0～15V、0.5V、0～3V、0.1V
17、如图所示电路中，电压表V1、V2、V3的示数分别是U1、U2、U3，则：①当U1＝6 V，U2＝6 V时，U3＝____V；
②当U1＝10 V时，U2＝____V，U3＝____V。
【答案】6 10 10　
18、温度一定时，影响铜导线电阻大小的因素有：铜导线的横截面积和 。
【答案】长度
19、电位器是电器设备中常用的电路元件，如图所示，已知接入电路的电阻越小，音量越强，在音响设备中电位器必须与扬声器_______（填“串”或“并”）联，若要实现沿顺时针旋转旋钮触片时，提高音量，必须将_______和_______（选填“A”、“B”或“C”）接入电路。
【答案】串 B C
20、导电性能介于导体和绝缘体之间的物质，叫做　 　。某些物质在超低温的情况下电阻突然减小为零，我们把这种物质叫做　 　。
【答案】半导体 超导体
21、如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，则V1用的量程是__________V，V2用的量程是__________V，小灯泡L1上的电压U1=___________。
【答案】0-15；0-3；3V
22、如图甲所示，电源电压15 V，开关闭合后，电流表和电压表的示数如图乙所示。则电压表的示数是________V，L2两端电压为________V。电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是____________________。
【答案】10 5 换用小量程
三、作图题。
23、根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。
【答案】如图所示：
四、实验题。
24、某实验小组利用如图所示的电路探究“影响导体电阻大小的因素”的实验，将a、b、c、d四段导体分别接入电路。经过测量，得到下表所示数据。
导体 代号 长度/m 横截面积 /mm2 材料 电流大小 /A
a 0.5 0.4 锰铜合金 0.20
b 0.5 0.4 镍铬合金 0.16
c 0.5 0.2 镍铬合金 0.08
d 1.0 0.2 镍铬合金 0.04
(1)实验中，通过比较电路中____的大小，判断导体电阻的大小。
(2)选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的____有关。
(3)选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 有关。
(4)选用导线____分别接入电路中，是为了探究电阻大小跟导体的长度有关。
(5)分析表格数据可得出结论是导体电阻的大小跟____、____和 有关。
【答案】 (1) 电流 (2) 材料 (3) 横截面积 (4) c、d
(5) 材料 长度 横截面积
25、小伟用如图所示电路“探究串联电路的电压特点”。
（1）在拆接电路时，开关S必须　 　。
（2）实验中最好选择规格　 　（选填“相同”或“不同”）的小灯泡。
实验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
（3）测出灯L1两端的电压后，小伟断开开关S，准备拆下电压表，改接在B、C之间。小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小伟认为小明的办法是错误的，原因是　 　。
（4）经过多次实验，将得到的数据记录在表中。分析实验数据，可得到串联电路的电压特点是　 　（用公式表示）。
（5）小伟进行多次试验的目的是　 　。
【答案】（1）断开； （2）不同； （3）电压表正负接线柱会接反了；
（4）UAC＝UAB+UBC； （5）使实验结论更具有普遍性。
五、计算题。
26、在如图所示的电路中，电源的电压是14V，当开关S闭合时，电压表V1的示数时10V，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？
【答案】三只灯泡L1、L2、L3两端的电压分别为8V、2V、4V。
【详解】等效电路图如下：
由图可知，L1、L2、L3串联，V1测L1和L2两端电压，V2测L2和L3两端电压。
则：U1+U2+U3＝14V ①
U1+U2＝10V ②
U2+U3＝6V ③
解得：U1＝8V、U2＝2V、U3＝4V。
27、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
【答案】（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；
（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；
答：（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V；
【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压。
