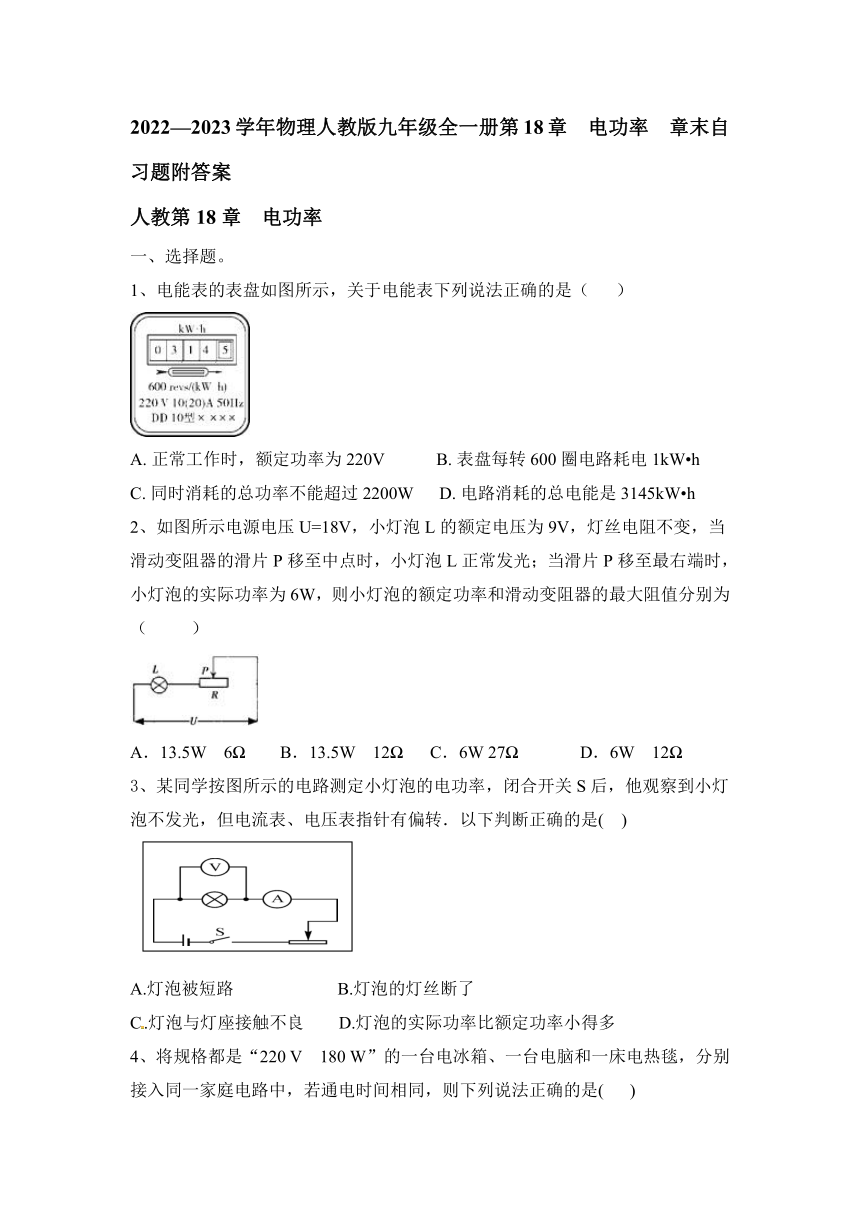

2022—2023学年物理人教版九年级全一册第18章 电功率 章末自习题附答案

2022—2023学年物理人教版九年级全一册第18章 电功率 章末自习题附答案
人教第18章 电功率
一、选择题。
1、电能表的表盘如图所示，关于电能表下列说法正确的是（ ）
A. 正常工作时，额定功率为220V B. 表盘每转600圈电路耗电1kW h
C. 同时消耗的总功率不能超过2200W D. 电路消耗的总电能是3145kW h
2、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
3、某同学按图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是( )
A.灯泡被短路 B.灯泡的灯丝断了
C.灯泡与灯座接触不良 D.灯泡的实际功率比额定功率小得多

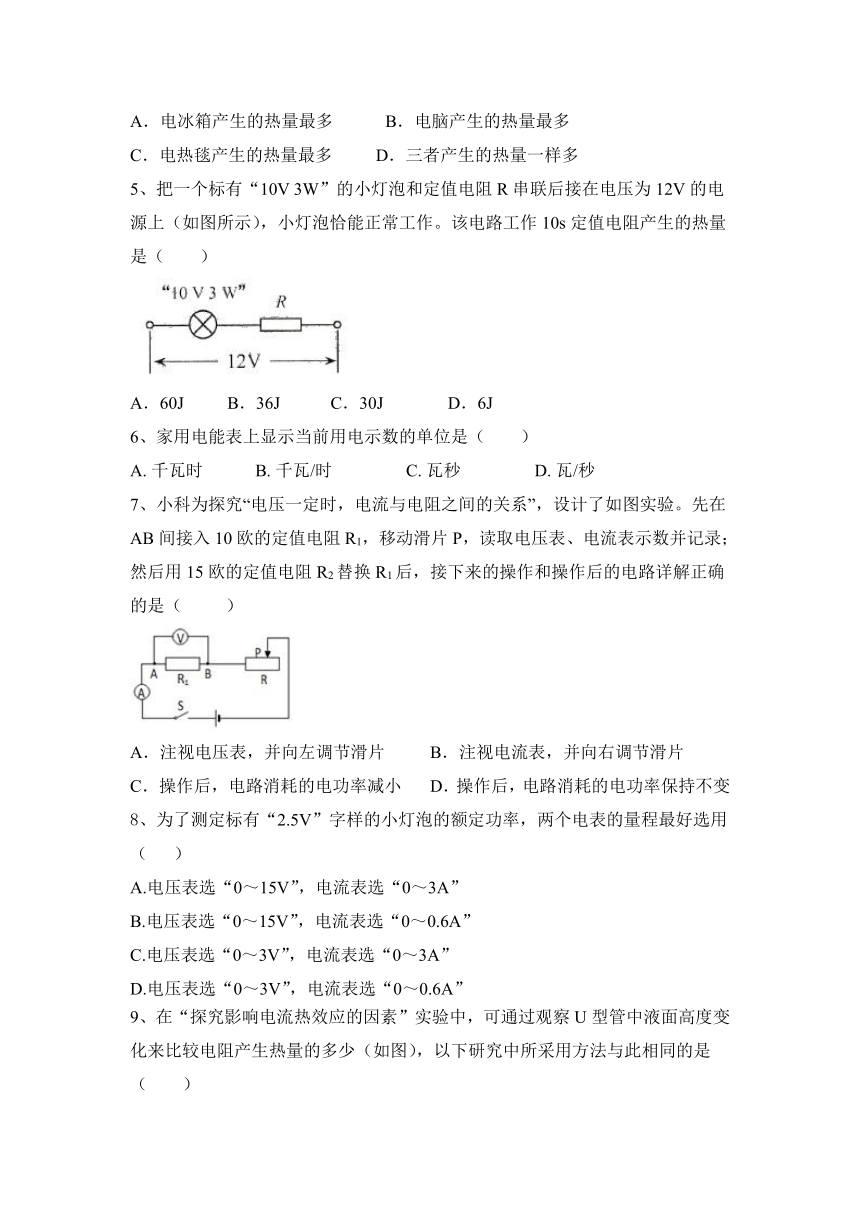

4、将规格都是“220 V　180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
5、把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。该电路工作10s定值电阻产生的热量是（　　）
A．60J B．36J C．30J D．6J
6、家用电能表上显示当前用电示数的单位是（　　）
A. 千瓦时 B. 千瓦/时 C. 瓦秒 D. 瓦/秒
7、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
8、为了测定标有“2.5V”字样的小灯泡的额定功率，两个电表的量程最好选用（ ）
A.电压表选“0～15V”，电流表选“0～3A”
B.电压表选“0～15V”，电流表选“0～0.6A”
C.电压表选“0～3V”，电流表选“0～3A”
D.电压表选“0～3V”，电流表选“0～0.6A”
9、在“探究影响电流热效应的因素”实验中，可通过观察U型管中液面高度变化来比较电阻产生热量的多少（如图），以下研究中所采用方法与此相同的是（　　）
A．通过观察小磁针的偏转判定电流周围是否存在磁场
B．用水流类比电流来建立电流的概念
C．用温度--时间图象来描述固体熔化过程
D．探究导体电阻大小与横截面积的关系时需保持材料和长度不变
10、电能表是用来测量（ ）
A．用电时间 B．用电器在1s内电流做功多少
C．用电器消耗电能多少 D．通过用电器电流大小
*11、下列用电器是利用电流做功获得机械能的是（ ）
A．电灯 B．电热水器 C．电饭锅 D．电风扇
12、如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（ ）
A．两电流表示数均变小，灯泡变暗
B．电路中的总功率变大
C．电流表A1示数变小，电压表V示数变大，灯泡变亮
D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变

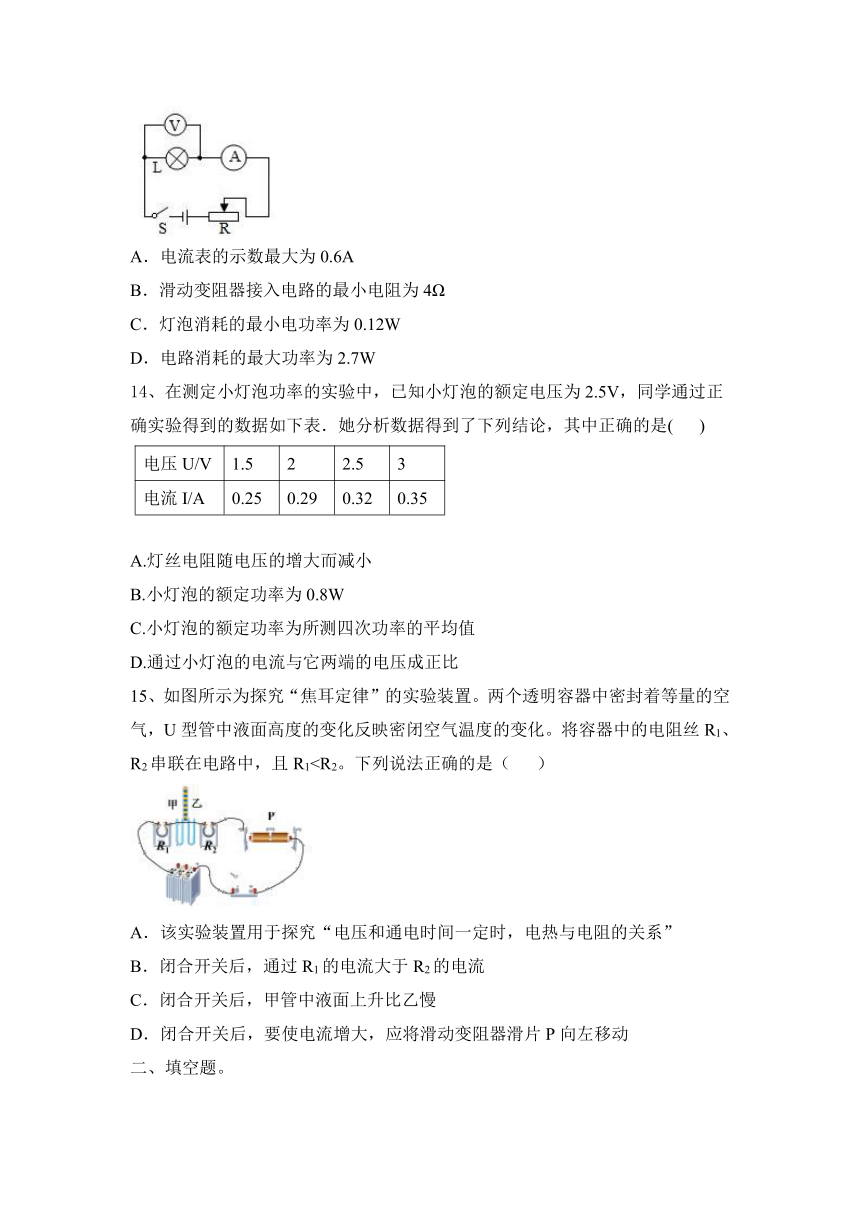

*13、如图所示，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡L标有“2.5V 1.25W”字样（设灯丝电阻不变），滑动变阻器R的规格为“20Ω 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中，下列正确的是（ ）
A．电流表的示数最大为0.6A
B．滑动变阻器接入电路的最小电阻为4Ω
C．灯泡消耗的最小电功率为0.12W
D．电路消耗的最大功率为2.7W
14、在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，同学通过正确实验得到的数据如下表．她分析数据得到了下列结论，其中正确的是( )
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A.灯丝电阻随电压的增大而减小
B.小灯泡的额定功率为0.8W
C.小灯泡的额定功率为所测四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
15、如图所示为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．闭合开关后，通过R1的电流大于R2的电流
C．闭合开关后，甲管中液面上升比乙慢
D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
二、填空题。

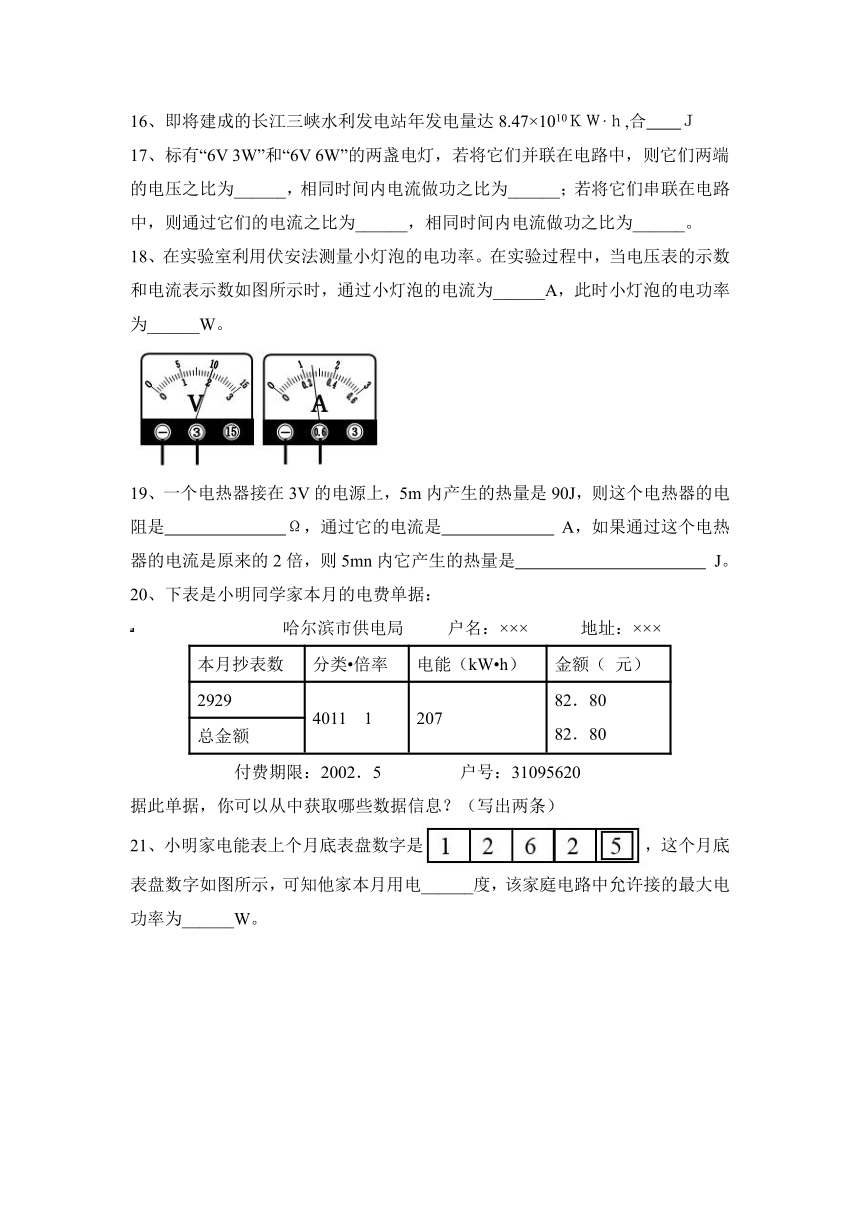

16、即将建成的长江三峡水利发电站年发电量达8.47×1010ＫＷ·ｈ,合　　Ｊ
17、标有“6V 3W”和“6V 6W”的两盏电灯，若将它们并联在电路中，则它们两端的电压之比为______，相同时间内电流做功之比为______；若将它们串联在电路中，则通过它们的电流之比为______，相同时间内电流做功之比为______。
18、在实验室利用伏安法测量小灯泡的电功率。在实验过程中，当电压表的示数和电流表示数如图所示时，通过小灯泡的电流为______A，此时小灯泡的电功率为______W。
19、一个电热器接在3V的电源上，5m内产生的热量是90J，则这个电热器的电阻是 Ω，通过它的电流是 A，如果通过这个电热器的电流是原来的2倍，则5mn内它产生的热量是 J。
20、下表是小明同学家本月的电费单据：
哈尔滨市供电局 户名：××× 地址：×××
本月抄表数 分类 倍率 电能（kW h） 金额（ 元）
2929 4011 1 207 82．8082．80
总金额
付费期限：2002．5 户号：31095620
据此单据，你可以从中获取哪些数据信息？（写出两条）
21、小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电______度，该家庭电路中允许接的最大电功率为______W。
22、如图甲所示是测定一个额定电压为2.5V小灯泡的额定功率电路图。
(1)请你用笔画线代替导线,按图甲将图乙所示的实物电路连接完整。
(2)电路接通后,移动变阻器滑片P,小灯泡始终不发光,电压表始终没有示数,电流表的示数随滑片的移动而变化。导致这种情况出现的可能原因是
_______________________________________________________________。
(3)小灯泡正常发光时,电流表指针的位置如图丙所示,则通过小灯泡的电流是________A,小灯泡的额定功率是________W。
23、电炉子工作时，电炉丝与导线是 联的，通过它们的电流相等。根据
定律，在相同情况下，电流通过导体产生的热量跟电阻成 。电炉丝的电阻比导线大，因此产生的热量 ，所以电炉丝比导线热。
三、实验题。
24、利用家中电能表【220V、3A、3600revs/(kW·h)】,秒表和六盏阻值已知的白炽灯，家庭电路电压保持恒定。设计一个实验，证明：“当电阻两端的电压及通电时间保持不变时，电流做功与电阻阻值成反比”。请写出实验步骤和实验数据记录表格。
（1）实验步骤：
（2）实验数据记录表格：
25、在“测量小灯泡的电功率”实验中，小灯泡标有“2.5V”字样，电源由两节新干电池组成，灯泡电阻约为10Ω，滑动变阻器标有“20Ω 1A”字样。
小芳设计的实验电路图如图甲所示，按照电路图连接的实物图如图乙所示，图乙中有一处明显错误是 。
改正错误后，经检查电路连接无误．实验过程中，当灯泡两端电压为2.5V时，电流表的指针位置如图丙所示，则电流表的示数为 A。
实验次数 灯泡两端电压/V 通过灯泡电流/A 灯泡亮度 灯泡的功率/W 灯泡的平均功率/W
1 3 0.28 较亮 0.84 ？
2 2.5 ？ 正常发光 ？
3 2 0.22 较暗 0.44
本实验测得小灯泡的额定功率为 W。
通过分析表格中数据以及实验现象可知，灯泡的亮度是由 决定的。
小芳设计的表格中有一处不妥，请帮助她指出来 。
如果实验中发现灯泡不亮，电流表几乎无示数，电压表示数接近电源电压，可能出现的故障是 。
四、计算类综合题。
26、如图所示，小灯泡L标有“2.5 V　1.5 W”的字样，电源电压为6 V且保持不变，R2为定值电阻。
（1）开关S、S1、S2都闭合时，R2的电功率为3 W，求R2的阻值。
（2）闭合S，断开S1、S2，移动滑动变阻器的滑片P使小灯泡正常发光，求此时滑动变阻器接入电路的电阻值。（计算结果保留整数）
27、如图所示的电路中，定值电阻R1＝150Ω、R2＝300Ω。闭合开关S后，电流表A2的示数为5mA。求：
（1）电阻R1两端的电压为多少；
（2）电流表A1的示数为多少；
（3）电路工作5min钟，R1产生的焦耳热是多少。
2022—2023学年物理人教版九年级全一册第18章 电功率 章末自习题附答案
人教第18章 电功率
一、选择题。
1、电能表的表盘如图所示，关于电能表下列说法正确的是（ ）
A. 正常工作时，额定功率为220V B. 表盘每转600圈电路耗电1kW h
C. 同时消耗的总功率不能超过2200W D. 电路消耗的总电能是3145kW h
【答案】B
2、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
【答案】B
3、某同学按图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是( )
A.灯泡被短路 B.灯泡的灯丝断了
C.灯泡与灯座接触不良 D.灯泡的实际功率比额定功率小得多
【答案】D
4、将规格都是“220 V　180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
【答案】C
5、把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。该电路工作10s定值电阻产生的热量是（　　）
A．60J B．36J C．30J D．6J
【答案】D
6、家用电能表上显示当前用电示数的单位是（　　）
A. 千瓦时 B. 千瓦/时 C. 瓦秒 D. 瓦/秒
【答案】A
7、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
【答案】C
8、为了测定标有“2.5V”字样的小灯泡的额定功率，两个电表的量程最好选用（ ）
A.电压表选“0～15V”，电流表选“0～3A”
B.电压表选“0～15V”，电流表选“0～0.6A”
C.电压表选“0～3V”，电流表选“0～3A”
D.电压表选“0～3V”，电流表选“0～0.6A”
【答案】D
9、在“探究影响电流热效应的因素”实验中，可通过观察U型管中液面高度变化来比较电阻产生热量的多少（如图），以下研究中所采用方法与此相同的是（　　）
A．通过观察小磁针的偏转判定电流周围是否存在磁场
B．用水流类比电流来建立电流的概念
C．用温度--时间图象来描述固体熔化过程
D．探究导体电阻大小与横截面积的关系时需保持材料和长度不变
【答案】A
10、电能表是用来测量（ ）
A．用电时间 B．用电器在1s内电流做功多少
C．用电器消耗电能多少 D．通过用电器电流大小
【答案】C
*11、下列用电器是利用电流做功获得机械能的是（ ）
A．电灯 B．电热水器 C．电饭锅 D．电风扇
【答案】D
12、如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（ ）
A．两电流表示数均变小，灯泡变暗
B．电路中的总功率变大
C．电流表A1示数变小，电压表V示数变大，灯泡变亮
D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变
【答案】D
*13、如图所示，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡L标有“2.5V 1.25W”字样（设灯丝电阻不变），滑动变阻器R的规格为“20Ω 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中，下列正确的是（ ）
A．电流表的示数最大为0.6A
B．滑动变阻器接入电路的最小电阻为4Ω
C．灯泡消耗的最小电功率为0.12W
D．电路消耗的最大功率为2.7W
【答案】B
14、在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，同学通过正确实验得到的数据如下表．她分析数据得到了下列结论，其中正确的是( )
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A.灯丝电阻随电压的增大而减小
B.小灯泡的额定功率为0.8W
C.小灯泡的额定功率为所测四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
【答案】B
15、如图所示为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．闭合开关后，通过R1的电流大于R2的电流
C．闭合开关后，甲管中液面上升比乙慢
D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
【答案】C
二、填空题。
16、即将建成的长江三峡水利发电站年发电量达8.47×1010ＫＷ·ｈ,合　　Ｊ
【答案】3.0492×1017
17、标有“6V 3W”和“6V 6W”的两盏电灯，若将它们并联在电路中，则它们两端的电压之比为______，相同时间内电流做功之比为______；若将它们串联在电路中，则通过它们的电流之比为______，相同时间内电流做功之比为______。
【答案】1:1 1:2 1:1 2:1
18、在实验室利用伏安法测量小灯泡的电功率。在实验过程中，当电压表的示数和电流表示数如图所示时，通过小灯泡的电流为______A，此时小灯泡的电功率为______W。
【答案】0.26；2； 0.52。
19、一个电热器接在3V的电源上，5m内产生的热量是90J，则这个电热器的电阻是 Ω，通过它的电流是 A，如果通过这个电热器的电流是原来的2倍，则5mn内它产生的热量是 J。
【答案】30 0.1 360
20、下表是小明同学家本月的电费单据：
哈尔滨市供电局 户名：××× 地址：×××
本月抄表数 分类 倍率 电能（kW h） 金额（ 元）
2929 4011 1 207 82．8082．80
总金额
付费期限：2002．5 户号：31095620
据此单据，你可以从中获取哪些数据信息？（写出两条）
【答案】①上月抄表数2722; ②本月耗电量207 KW·h;
③当地电费单价0.40元/ KW·h等
21、小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电______度，该家庭电路中允许接的最大电功率为______W。
【答案】100 1100
22、如图甲所示是测定一个额定电压为2.5V小灯泡的额定功率电路图。
(1)请你用笔画线代替导线,按图甲将图乙所示的实物电路连接完整。
(2)电路接通后,移动变阻器滑片P,小灯泡始终不发光,电压表始终没有示数,电流表的示数随滑片的移动而变化。导致这种情况出现的可能原因是
_______________________________________________________________。
(3)小灯泡正常发光时,电流表指针的位置如图丙所示,则通过小灯泡的电流是________A,小灯泡的额定功率是________W。
【答案】(1)如图所示：
(2)灯座短路(或灯泡短路)　 (3)0.26　0.65
23、电炉子工作时，电炉丝与导线是 联的，通过它们的电流相等。根据
定律，在相同情况下，电流通过导体产生的热量跟电阻成 。电炉丝的电阻比导线大，因此产生的热量 ，所以电炉丝比导线热。
【答案】串 焦耳 正比 多
三、实验题。
24、利用家中电能表【220V、3A、3600revs/(kW·h)】,秒表和六盏阻值已知的白炽灯，家庭电路电压保持恒定。设计一个实验，证明：“当电阻两端的电压及通电时间保持不变时，电流做功与电阻阻值成反比”。请写出实验步骤和实验数据记录表格。
（1）实验步骤：
（2）实验数据记录表格：
【答案】实验步骤
①关闭家中所有用电器，将电阻为R1的灯L1接入家庭电路中，闭合开关，记下时间t内电能表的转数n1，将R1、n1记入表格中。
②断开开关，用电阻为R2的灯L2替换灯L1，闭合开关，在相同时间t内记下电能表的转数n2，将R2、n2记入表格中。
③重复步骤②，分别记下电阻R3、R4、R5、R6和电能表的转数n3、n4、n5、n6 ， 并记入表格中。
④根据公式计算出W1、W2、W3、W4、W5、W6与R1、R2、R3、R4、R5、R6比较得出结论。
（2）实验数据记录表格：
电流做功与电阻关系的实验记录表格：
R/Ω
n/revs
W/J
25、在“测量小灯泡的电功率”实验中，小灯泡标有“2.5V”字样，电源由两节新干电池组成，灯泡电阻约为10Ω，滑动变阻器标有“20Ω 1A”字样。
小芳设计的实验电路图如图甲所示，按照电路图连接的实物图如图乙所示，图乙中有一处明显错误是 。
改正错误后，经检查电路连接无误．实验过程中，当灯泡两端电压为2.5V时，电流表的指针位置如图丙所示，则电流表的示数为 A。
实验次数 灯泡两端电压/V 通过灯泡电流/A 灯泡亮度 灯泡的功率/W 灯泡的平均功率/W
1 3 0.28 较亮 0.84 ？
2 2.5 ？ 正常发光 ？
3 2 0.22 较暗 0.44
本实验测得小灯泡的额定功率为 W。
通过分析表格中数据以及实验现象可知，灯泡的亮度是由 决定的。
小芳设计的表格中有一处不妥，请帮助她指出来 。
如果实验中发现灯泡不亮，电流表几乎无示数，电压表示数接近电源电压，可能出现的故障是 。
【答案】电压表与滑动变阻器并联 0.24 0.6 实际功率
求电功率的平均值 灯泡断路
四、计算类综合题。
26、如图所示，小灯泡L标有“2.5 V　1.5 W”的字样，电源电压为6 V且保持不变，R2为定值电阻。
（1）开关S、S1、S2都闭合时，R2的电功率为3 W，求R2的阻值。
（2）闭合S，断开S1、S2，移动滑动变阻器的滑片P使小灯泡正常发光，求此时滑动变阻器接入电路的电阻值。（计算结果保留整数）
【答案】
(1)开关S、S1、S2都闭合时，R1与R2并联，因并联电路中各支路两端的电压相等，
所以，由P＝可得R2的阻值：R2＝＝＝12 Ω。
(2)闭合S，断开S1、S2时，R1与灯泡L串联，因串联电路中总电压等于各分电压之和，且灯泡正常发光，所以R1两端的电压：U1＝U－UL＝6 V－2.5 V＝3.5 V，
由P＝UI可得，电路中的电流：I＝＝＝0.6 A，
此时滑动变阻器接入电路的阻值：R1＝＝＝6 Ω。
27、如图所示的电路中，定值电阻R1＝150Ω、R2＝300Ω。闭合开关S后，电流表A2的示数为5mA。求：
（1）电阻R1两端的电压为多少；
（2）电流表A1的示数为多少；
（3）电路工作5min钟，R1产生的焦耳热是多少。
【答案】（1）1.5V （2）15mA （3）4.5J
