第二章 地球上的大气
第二节大气受热过程和大气运动
（第2课时）
1、掌握气压的概念和大小判断，等压面的变化规律和判读方法
2、能熟练绘制热力环流示意图，运用示意图说明热力环流的形 成原理
3、运用热力环流的运力解释海陆风、山谷风和城市风的形成。
【学习目标】
暖气往往安装在靠近地面的位置。
制冷空调往往采用壁挂式。
新课导入
空气受冷收缩下沉。
空气垂直运动
空气受热膨胀上升
新课导入
新课导入
热力环流实验
P1
P2
P3

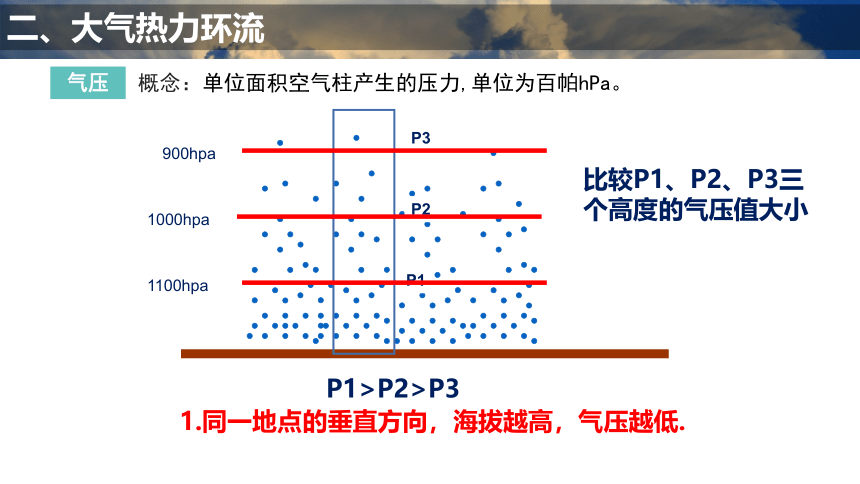

比较P1、P2、P3三个高度的气压值大小
1100hpa
1000hpa
900hpa
P1>P2>P3
三、 大气热力环流
1.同一地点的垂直方向，海拔越高，气压越低.
二、大气热力环流
气压
概念：单位面积空气柱产生的压力,单位为百帕hPa。
大气的运动

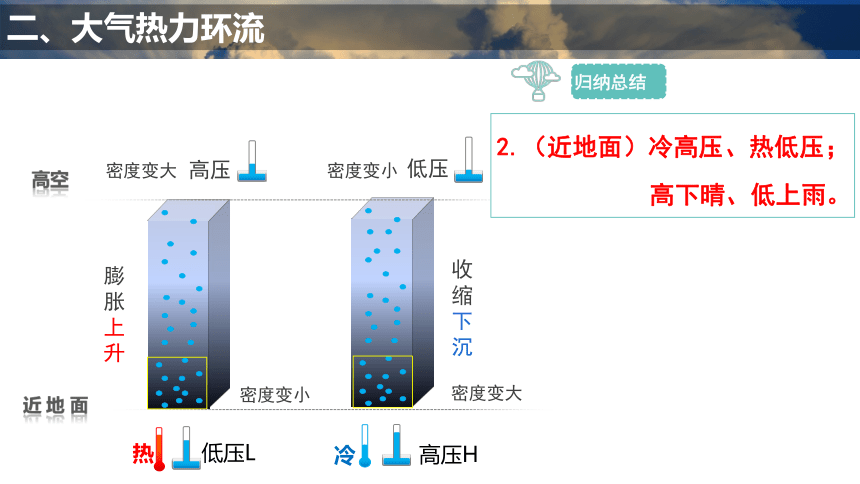

归纳总结
膨胀上升
收缩下沉
密度变大
密度变小
冷
高压H
热
低压L
近 地 面
高空
高压
低压
密度变小
密度变大
2.（近地面）冷高压、热低压；
高下晴、低上雨。
二、大气热力环流
大气的运动

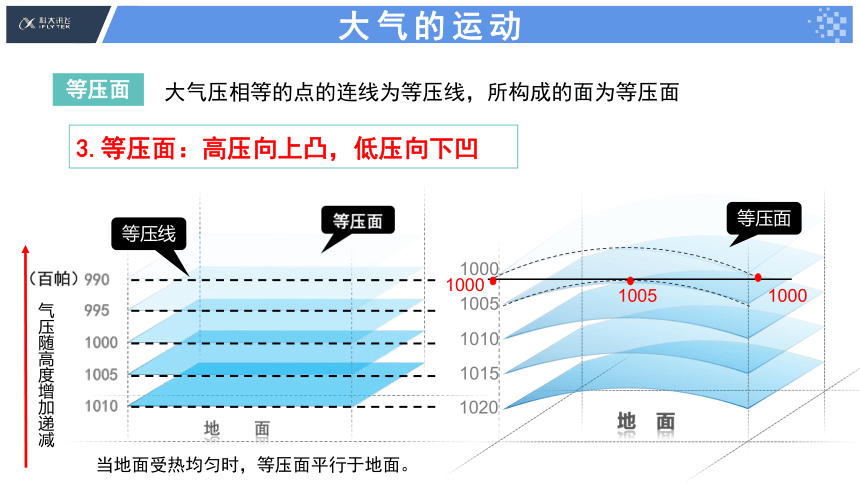

等压面
大气压相等的点的连线为等压线，所构成的面为等压面
当地面受热均匀时，等压面平行于地面。
气压随高度增加递减
地 面
1020
1015
1010
1005
1000
等压面
等压线
1005
1000
1000
3.等压面：高压向上凸，低压向下凹

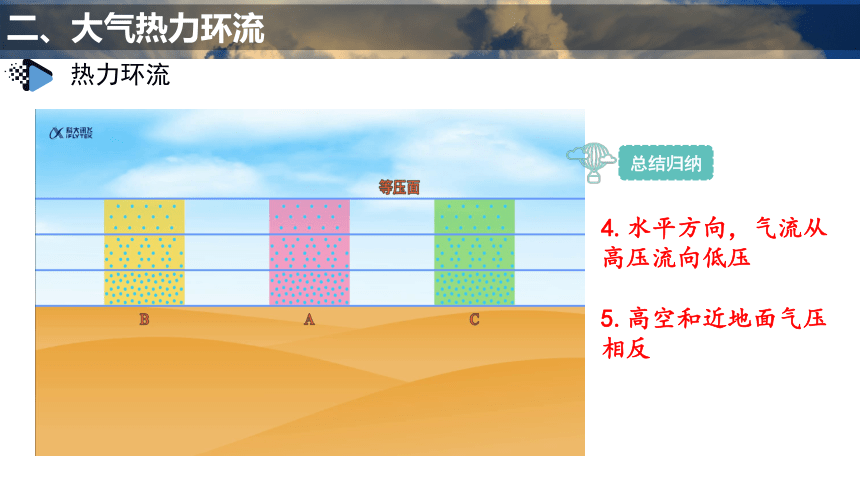

热力环流
大气的运动
总结归纳
4.水平方向，气流从高压流向低压
5.高空和近地面气压相反
二、大气热力环流
P1
P2
P3
比较P1、P2、P3三个高度的气压值大小
1100hpa
1000hpa
900hpa
问题1：
P1>P2>P3
三、 大气热力环流
把1至4点按气压由高到低排序____________
1>3=4>2
2000米
等压面
3
1
2
4
地面
A
B
二、大气热力环流
应用
三、 大气热力环流
二、大气热力环流
热力环流的形成过程
地面
冷热不均
气流垂直
方向运动
同一水平面产生
气压差异
（气压梯度）
气流水平
方向运动
①
②
③
④
热力环流形成根本原因
热力环流
总结归纳
三、 大气热力环流
二、大气热力环流
小结
1.垂直方向，海拔越高，气压越低；
2.冷高压、热低压，高下晴、低上雨；
3.高压等压面向上凸，低压等压面向下凹；
4.水平方向气流从高压流向低压；
5.近地面和高空气压相反。
下图为热力环流侧视图．则下列说法正确的是（ ）
A．温度：a>b>c>d
B．气压：d>a>b>c
C．引起该环流形成的原因是地面冷热不均
D．热力环流是大气运动最复杂的形式
C
随堂练习：
白天在海边拍照，如何站位才能拍出头发飘逸的效果？
常见的热力环流现象
三、 大气热力环流
二、大气热力环流
常见热力环流形式—海陆风/湖陆风
白天/夏季，陆地比海洋增温____，陆地气压___，海洋气压____，风从_____吹向_____，形成_____（海风/陆风）
夜晚/冬季，陆地比海洋降温____，陆地气压___，海洋气压____，风从_____吹向_____，形成_____（海风/陆风）
任务3：大气运动有何影响？
常见热力环流形式—城市风
活动探究
问题1：小组讨论，完成以下内容：
（1）用“冷”和“热”标注市区和郊区之间的温度差异。
（2）分析城市中心区与郊区温度差异的原因。
（3）绘制城市中心区与郊区之间的热力环流示意图。
（4）思考城市热力环流对工业布局的影响。
热
冷
冷
二、大气热力环流
B
A
C
1、对空气有污染的工厂应建设在A、B、C中的 地 ；
2、要改善城市空气质量，最好在 地进行植树造林。
C
B
随堂练习：
①
②
③
④
⑤
⑥
白天山坡升温快，空气膨胀上升，山谷的空气沿山坡向山顶补充，形成谷风
夜间山坡降温快，空气冷却下沉，顺山坡流入山谷，山谷空气被迫抬升，并从上面向山顶上空流去，形成山风
影响：
①夜晚，谷地因气流上升易形成夜雨。
②夜晚，山风吹向谷地，易出现逆温现象，造成大气污染。
山谷
山坡
山谷
山坡
常见的热力环流现象
山谷风
二、 大气热力环流
地面
冷热不均
气流垂直
方向运动
同一水平面产生
气压差异
（气压梯度）
气流水平
方向运动
①
②
③
④
热力环流
总结归纳
1、成因：地面冷热不均（根本原因）
2、热力环流形成过程：
（1）同一地点的垂直方向，海拔越高，气压越低；
（2）（近地面）冷高压、热低压，高下晴、低上雨；
（3）高压等压面向上凸，低压等压面向下凹；
（4）水平方向气流从高压流向低压；
（5）近地面和高空气压相反。
3、规律：
4、常见热力环流：（画出热力环流示意图）
（1）海陆风/湖陆风：白天海风；夜晚陆风
（2）城市风（城市热岛效应）
（3）山谷风：白天谷风；夜晚山风
下列四幅热力环流示意图，正确的有（ ）
A.①② B.③④ C.②③ D.①④
C
随堂练习：
海子写过一首诗《面朝大海，春暖花开》，现在影视剧中往往让女主角面朝大海，在海风吹拂下让头发向后飘逸以反映女主角的快乐心情。甲、乙两图分别是“北半球某滨海地区海陆环流图”和“气温变化特征图”，读图回答1～2题。1、甲图中①②③④四处气温最高的是(　)A．①处B．②处C．③处D．④处2、为了完成女主角头发向后飘逸的场景，如果你是导演，你会选择什么时间段完成拍摄(　　)A．16时至次日8时 B．8时至16时C．18时至次日6时 D．6时至18时D　B　由于城市人口集中，工业发达，释放出大量的人为热，导致城市气温高于郊区，从而引起城市和郊区之间的小型热力环流，称之为城市风。读图回答3～5题。3、如果要在图中布局化工厂，为了减少城市风对市区空气的污染，应选择(　　)A．甲 B．乙 C．丙 D．丁4、根据城市风的原理，今后城市造林的重点应该在(　　)A．市区 B．郊区 C．远郊 D．农村5、最容易形成局部降水的点是图中的(　　)A．丙地 B．丁地C．甲地 D．乙地C　B　C
