家庭电路
九年级下册 RJ
初中物理
第十九章 第1节

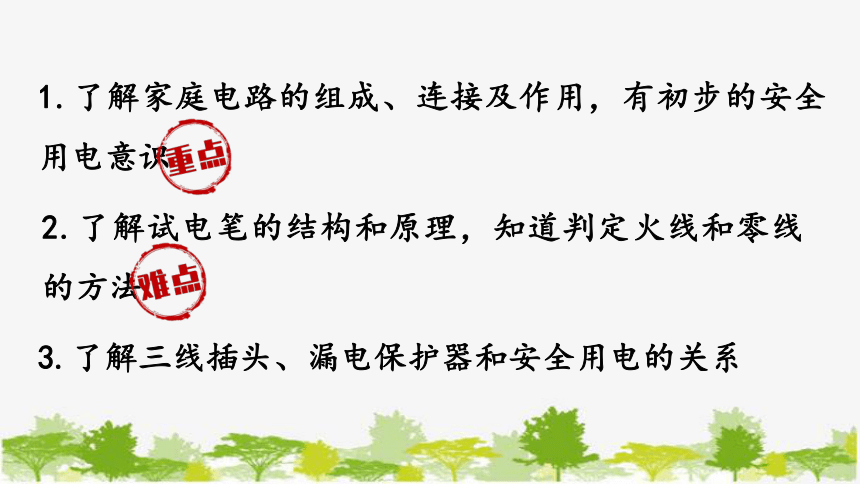

1.了解家庭电路的组成、连接及作用，有初步的安全用电意识
3.了解三线插头、漏电保护器和安全用电的关系
2.了解试电笔的结构和原理，知道判定火线和零线的方法
知识点 1 家庭电路的组成
家庭电路主要有进户线、电能表、总开关、保险装置、用电器、导线等组成。

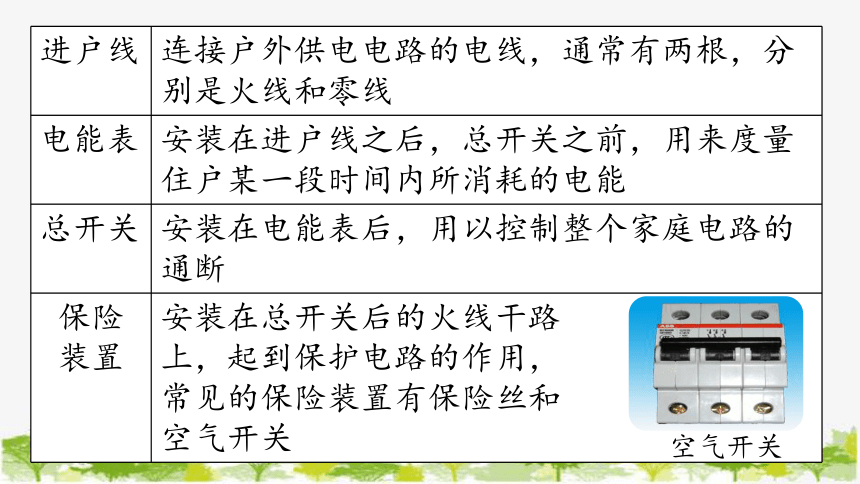

进户线 连接户外供电电路的电线，通常有两根，分别是火线和零线
电能表 安装在进户线之后，总开关之前，用来度量住户某一段时间内所消耗的电能
总开关 安装在电能表后，用以控制整个家庭电路的通断
保险 装置 安装在总开关后的火线干路
上，起到保护电路的作用，
常见的保险装置有保险丝和
空气开关
空气开关

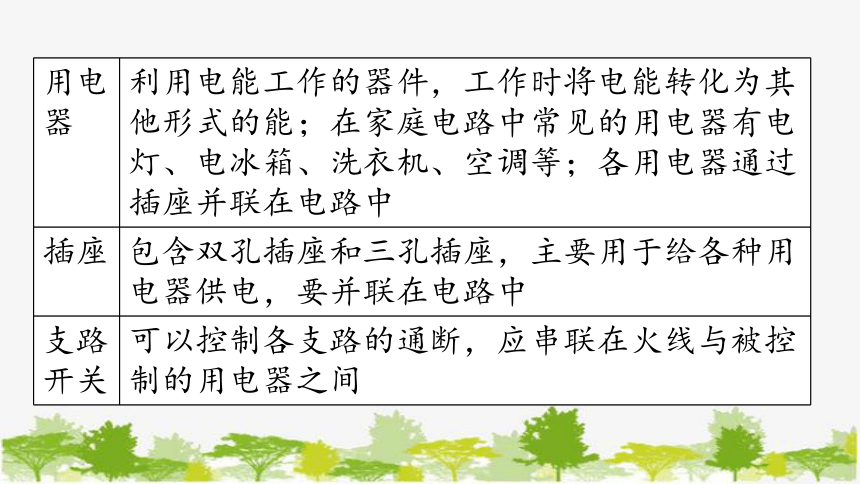

用电器 利用电能工作的器件，工作时将电能转化为其他形式的能；在家庭电路中常见的用电器有电灯、电冰箱、洗衣机、空调等；各用电器通过插座并联在电路中
插座 包含双孔插座和三孔插座，主要用于给各种用电器供电，要并联在电路中
支路开关 可以控制各支路的通断，应串联在火线与被控制的用电器之间

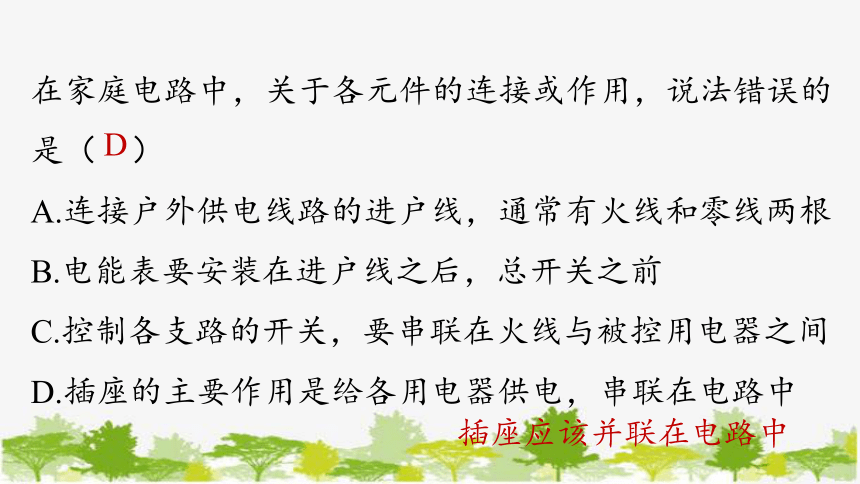

在家庭电路中，关于各元件的连接或作用，说法错误的是（ ）
A.连接户外供电线路的进户线，通常有火线和零线两根
B.电能表要安装在进户线之后，总开关之前
C.控制各支路的开关，要串联在火线与被控用电器之间
D.插座的主要作用是给各用电器供电，串联在电路中
D
插座应该并联在电路中

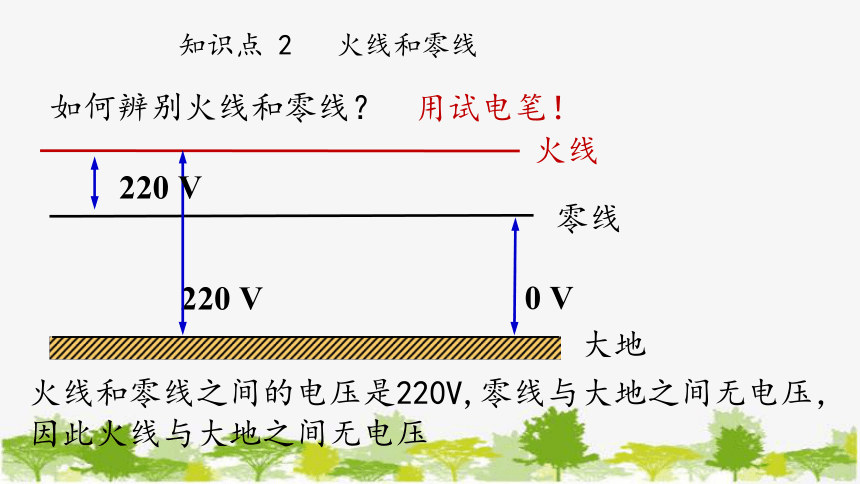

知识点 2 火线和零线
火线
零线
大地
用试电笔！
0 V
220 V
220 V
如何辨别火线和零线？
火线和零线之间的电压是220V,零线与大地之间无电压，
因此火线与大地之间无电压
试电笔
（1）作用：辨别火线和零线、检验用电器外壳是否带电。
（2）构造：
氖管
电阻
笔尖金属体
笔卡金属体
弹簧
钢笔式试电笔
试电笔
（1）作用：辨别火线和零线、检验用电器外壳是否带电。
（2）构造：
螺丝刀式试电笔
（3）使用方法:
用手接触笔尾的金属体，笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。不能用手接触试电笔的笔尖，以免发生触电事故。
S
地线E
两孔插座
三孔插座
火线L
零线N
用电器与零线、火线的连接
（1）各用电器（插座）并联在电路中。
（2）控制用电器的开关要连接在火线和用电器之间。
1
1
2
2
3
1. 接零线
2. 接火线
3. 接地线
一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（　　）
氖管
电阻
笔尖金属体
金属笔卡
弹簧
B
A. 试电笔可用来测试物体带正电还是负电
B. 试电笔通常也用来检查电气设备的外壳是否带电
C. 使用时手指不能碰到金属笔卡
D. 使用时人不会触电是因为试电笔氖管中的氖气不会导电
必须
火线还是零线
有高阻值电阻
知识点 3 三线插头和漏电保护器
三线插头
外壳接地
用电器金属外壳要接地，这样，当用电器的外壳与电源火线之间的绝缘层损坏而使外壳带电时，三线插头接外壳的插脚通过接地线将电流导入大地。
常见的30mA漏电保护器，漏电电流超过30mA时会自动切断电路，切断电路的时间小于0.1s。
知识点 4 连接家庭电路
各元件连接顺序不能颠倒
进户线 — 电能表 — 总开关+保险盒
（空气开关）—电灯、开关和插座
各元件连接方式
电灯等用电器要和插座并联；用电器要和控制该用电器的开关串联（开关接在火线和用电器之间）
用试电笔检测家庭电路故障
①若氖管发光，表明该处与火线相通，断路出现在零线与该处间
②若电路各处都不能使氖管发光，表明进户线中火线断路
③若电路各处都能使氖管发光，表明进户线中零线断路
在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（ ）
A
A.零线上保险丝烧断 B.火线上保险丝烧断
C.灯丝烧断 D.插座短路
家庭电路
组成
火线和零线
漏电保护
三线插头
漏电保护器
试电笔的构造和使用
1.关于家庭电路，下列说法中不正确的是（ ）
A.电能表用来显示用户所用的电能，应安装在干路上
B.保险丝安装在总开关后，当电路中有大电流通过时会熔断
C.有金属外壳的家用电器，其插座应安装接地线
D.控制用电器的开关要连接在零线和用电器之间
D
火线
2.如图所示，用试电笔检测三孔插座是否带电，氖管发光时，人不会触电是因为（　　）
A．人体的电阻很大
B．试电笔中串联了一个很大的电阻
C．没有电流通过人体
D．家庭电路的电压没有超出安全电压
B
3.家里一盏电灯突然熄灭，用试电笔分别测试电路中的a、b、c、d 四点，只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（　　）
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线 cd 断路
C
ab之间断路
4.请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中。
5.（2021·江西中考）如图所示的三孔插座应 联
接入家庭电路中，且最上面的孔应与 相连。
大地
并
