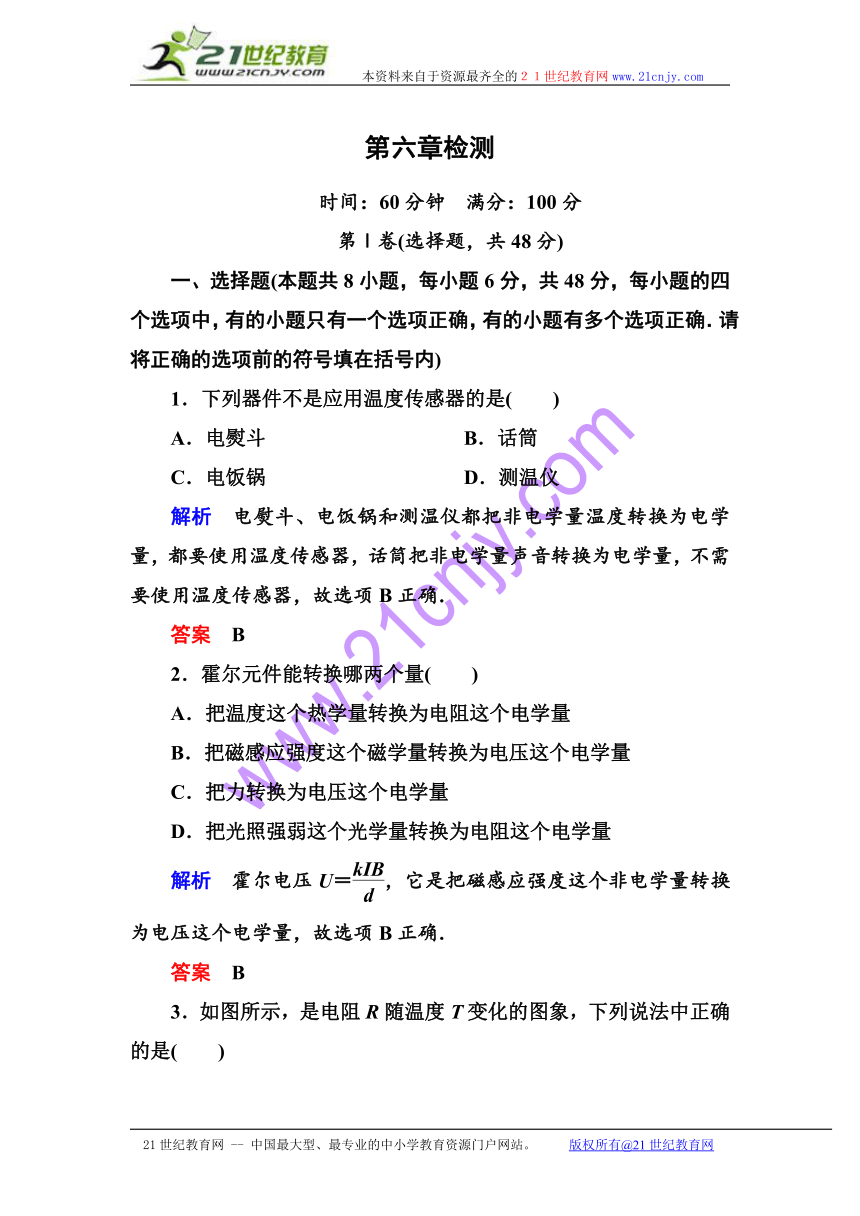

第六章检测
时间:60分钟 满分:100分
第Ⅰ卷(选择题,共48分)
一、选择题(本题共8小题,每小题6分,共48分,每小题的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确.请将正确的选项前的符号填在括号内)
1.下列器件不是应用温度传感器的是( )
A.电熨斗 B.话筒
C.电饭锅 D.测温仪
解析 电熨斗、电饭锅和测温仪都把非电学量温度转换为电学量,都要使用温度传感器,话筒把非电学量声音转换为电学量,不需要使用温度传感器,故选项B正确.
答案 B
2.霍尔元件能转换哪两个量( )
A.把温度这个热学量转换为电阻这个电学量
B.把磁感应强度这个磁学量转换为电压这个电学量
C.把力转换为电压这个电学量
D.把光照强弱这个光学量转换为电阻这个电学量
解析 霍尔电压U=,它是把磁感应强度这个非电学量转换为电压这个电学量,故选项B正确.
答案 B

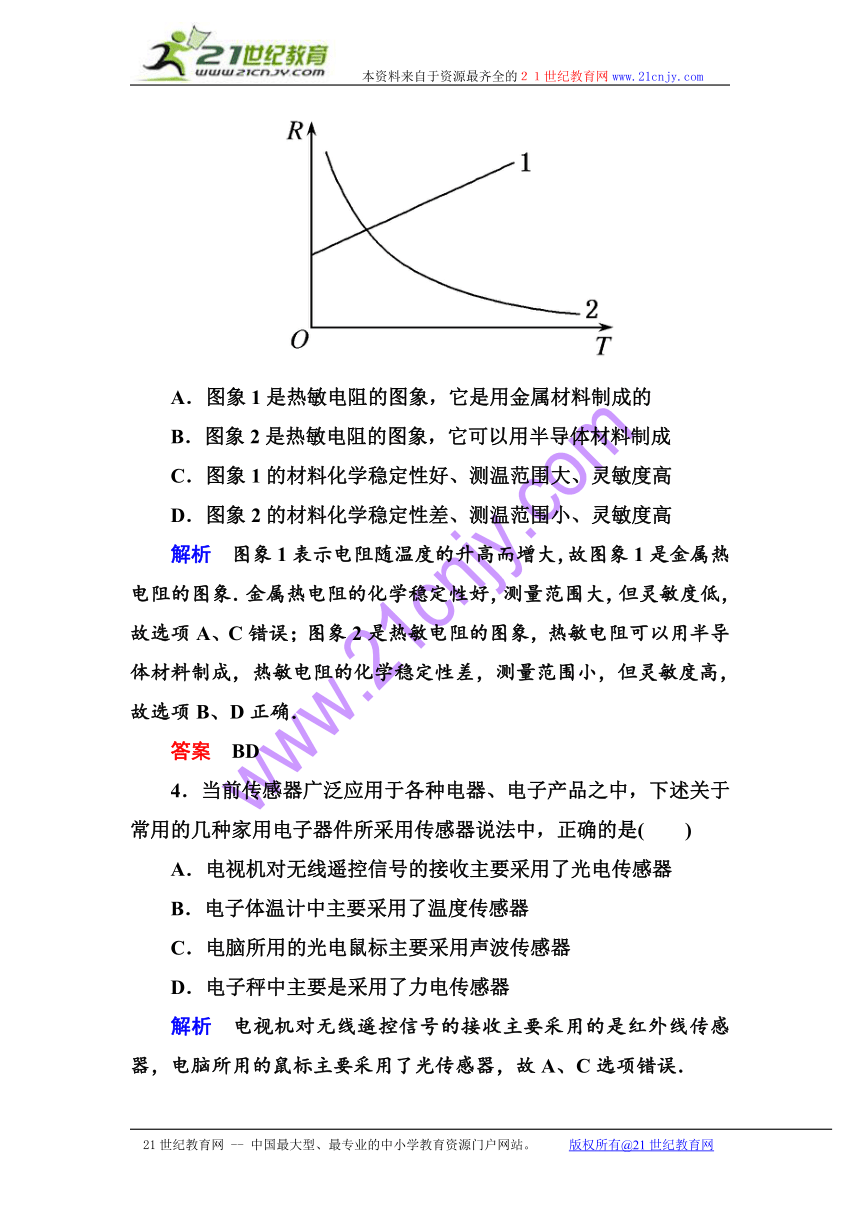

3.如图所示,是电阻R随温度T变化的图象,下列说法中正确的是( )
A.图象1是热敏电阻的图象,它是用金属材料制成的
B.图象2是热敏电阻的图象,它可以用半导体材料制成
C.图象1的材料化学稳定性好、测温范围大、灵敏度高
D.图象2的材料化学稳定性差、测温范围小、灵敏度高
解析 图象1表示电阻随温度的升高而增大,故图象1是金属热电阻的图象.金属热电阻的化学稳定性好,测量范围大,但灵敏度低,故选项A、C错误;图象2是热敏电阻的图象,热敏电阻可以用半导体材料制成,热敏电阻的化学稳定性差,测量范围小,但灵敏度高,故选项B、D正确.
答案 BD
4.当前传感器广泛应用于各种电器、电子产品之中,下述关于常用的几种家用电子器件所采用传感器说法中,正确的是( )
A.电视机对无线遥控信号的接收主要采用了光电传感器
B.电子体温计中主要采用了温度传感器
C.电脑所用的光电鼠标主要采用声波传感器
D.电子秤中主要是采用了力电传感器
解析 电视机对无线遥控信号的接收主要采用的是红外线传感器,电脑所用的鼠标主要采用了光传感器,故A、C选项错误.
答案 BD

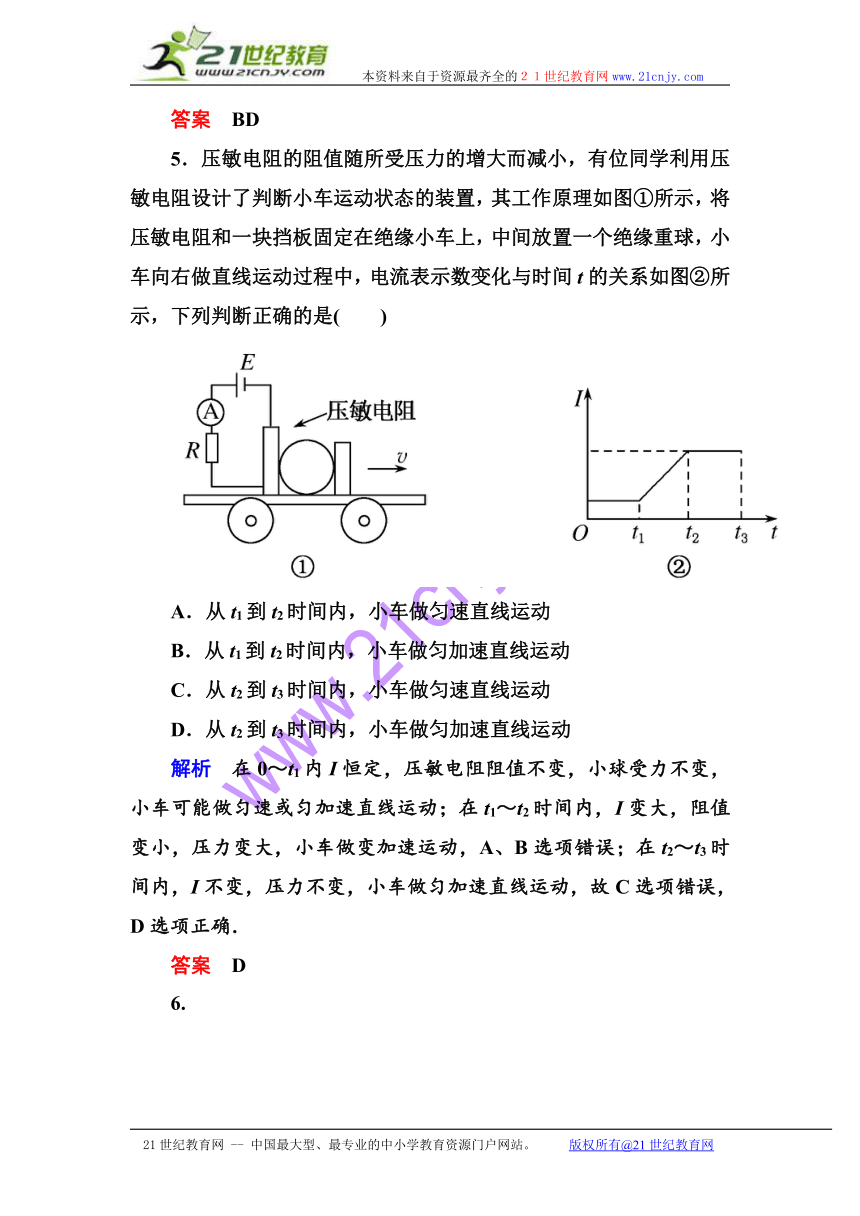

5.压敏电阻的阻值随所受压力的增大而减小,有位同学利用压敏电阻设计了判断小车运动状态的装置,其工作原理如图①所示,将压敏电阻和一块挡板固定在绝缘小车上,中间放置一个绝缘重球,小车向右做直线运动过程中,电流表示数变化与时间t的关系如图②所示,下列判断正确的是( )
A.从t1到t2时间内,小车做匀速直线运动
B.从t1到t2时间内,小车做匀加速直线运动
C.从t2到t3时间内,小车做匀速直线运动
D.从t2到t3时间内,小车做匀加速直线运动
解析 在0~t1内I恒定,压敏电阻阻值不变,小球受力不变,小车可能做匀速或匀加速直线运动;在t1~t2时间内,I变大,阻值变小,压力变大,小车做变加速运动,A、B选项错误;在t2~t3时间内,I不变,压力不变,小车做匀加速直线运动,故C选项错误,D选项正确.
答案 D
6.

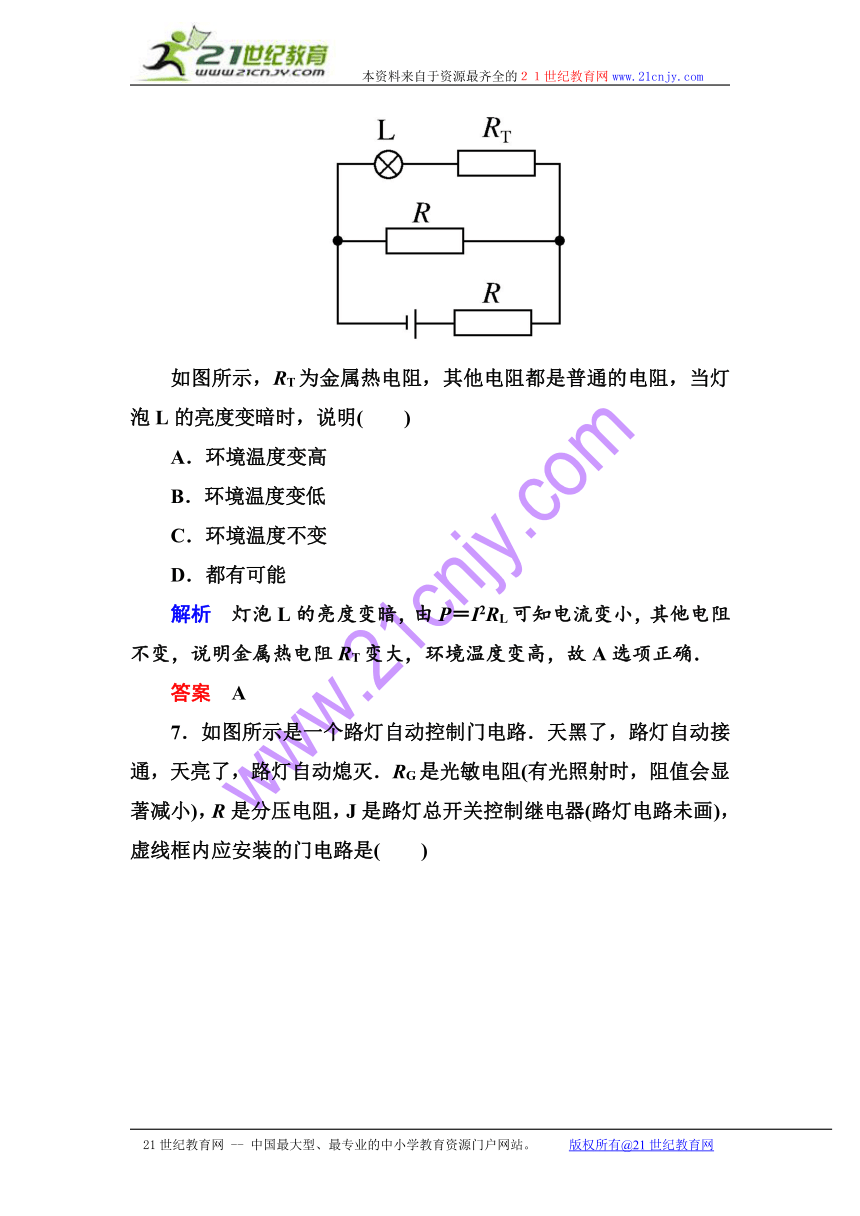

如图所示,RT为金属热电阻,其他电阻都是普通的电阻,当灯泡L的亮度变暗时,说明( )
A.环境温度变高
B.环境温度变低
C.环境温度不变
D.都有可能
解析 灯泡L的亮度变暗,由P=I2RL可知电流变小,其他电阻不变,说明金属热电阻RT变大,环境温度变高,故A选项正确.
答案 A

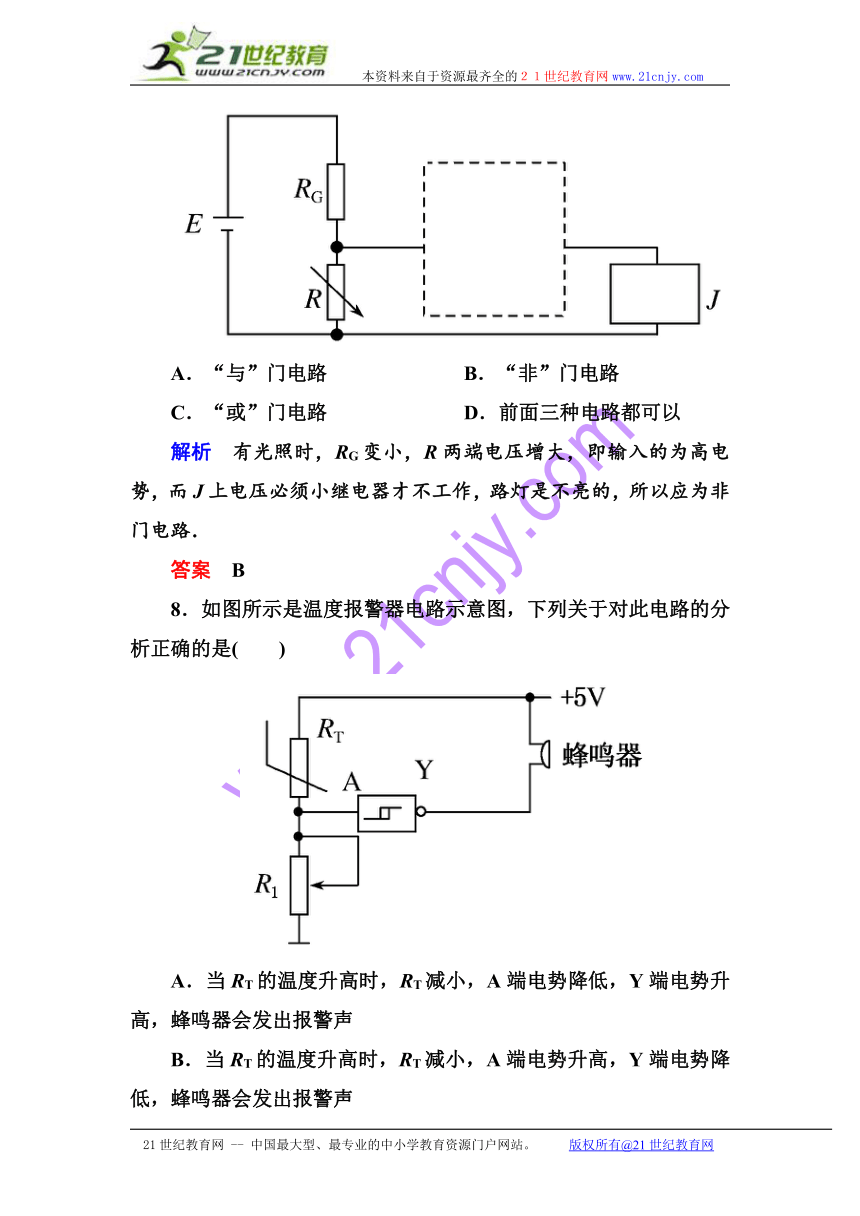

7.如图所示是一个路灯自动控制门电路.天黑了,路灯自动接通,天亮了,路灯自动熄灭.RG是光敏电阻(有光照射时,阻值会显著减小),R是分压电阻,J是路灯总开关控制继电器(路灯电路未画),虚线框内应安装的门电路是( )
A.“与”门电路 B.“非”门电路
C.“或”门电路 D.前面三种电路都可以
解析 有光照时,RG变小,R两端电压增大,即输入的为高电势,而J上电压必须小继电器才不工作,路灯是不亮的,所以应为非门电路.
答案 B
8.如图所示是温度报警器电路示意图,下列关于对此电路的分析正确的是( )
A.当RT的温度升高时,RT减小,A端电势降低,Y端电势升高,蜂鸣器会发出报警声
B.当RT的温度升高时,RT减小,A端电势升高,Y端电势降低,蜂鸣器会发出报警声
C.当增大R1时,A端电势升高,Y端电势降低,蜂鸣器会发出报警声
D.当增大R1时,A端电势升高,Y端电势升高,蜂鸣器会发出报警声
解析 当RT温度升高时,由于RT阻值减小,所以A端电势升高,为高电势,Y端输出低电势,蜂鸣器会发出报警声;R1阻值增大时,A端电势升高,同样会出现上述现象,所以B、C选项正确.
答案 BC
第Ⅱ卷(非选择题,共52分)
二、填空题(本题共3小题,每小题8分,共24分.将正确结果填在题中横线上)
9.热敏电阻能将________信号转换为电阻变化信号,光敏电阻能将________信号转换为电阻变化信号,霍尔元件能将________信号转换为________信号.
答案 温度 光照射强弱 磁 电
10.将普通热敏电阻、数字电流表、电源按下图连接;将烧杯装入的水,用铁架台固定在加热器上.闭合开关S,当热敏电阻未放入水中时,电流表示数I1,放入温水中时电流表示数I2,热敏电阻放在热水中,若示数为I3,则I1________I2________I3(填“大于”“等于”“小于”).
答案 小于 小于
11.如图所示宽度为d,厚度为h的金属板放在垂直于它的磁感应强度为B的匀强磁场中,当有电流I通过金属板时,在金属板上侧面A和下侧面A′间产生电势差,这种现象称为霍尔效应,若金属板内自由电子密度为n,则产生的电势差U=______________.(电子的电荷量为e)
解析 自由电子定向移动形成电流,在磁场中定向移动的电子受到洛伦兹力偏转到上表面,上下两表面出现电势差,形成电场,电子受洛伦兹力和电场力平衡,设定向移动速率为v,则洛伦兹力
f洛=evB,
f电=e.
由电流微观表达式
I=neSv,
f洛=f电,即evB=e,得
U=hvB===.
答案
三、计算题(共2小题,共28分.解答应写出必要的文字说明,方程和重要的演算步骤,只写出最后答案的不能得分,有数值计算的题,在答案中必须明确写出数值和单位)
12.(13分)一热敏电阻在温度为80℃时阻值很大,当温度达到100℃时阻值就很小,今用一电阻丝给水加热,并配热敏电阻以保持水温在80℃到100℃之间,可将电阻丝与热敏电阻并联,一并放入水中,如图所示,图中R1为热敏电阻,R2为电阻丝.请简述其工作原理.
解析 开始时水温较低时,R1阻值较大,电阻丝R2对水进行加热,当水温达到100℃左右时,R1阻值变得很小,R2被短路,将停止加热,当水温降到80℃时,R2阻值又变得很大,又开始加热,这样就可以达到保温的效果.
答案 见解析
13.(15分)有一种测量压力的电子秤,其原理如图所示.E是内阻不计、电动势为6 V的电源.R0是一个阻值为300 Ω的限流电阻.G是由理想电流表改装成的指针式测力显示器.R是一个压敏电阻,其阻值可随压力大小变化而改变,其关系如下表所示.C是一个用来保护显示器的电容器.秤台的重力忽略不计.试分析:
压力F/N 0 50 100 150 200 250 300 …
电阻R/Ω 300 280 260 240 220 200 180 …
(1)利用表中的数据写出电阻R随压力F变化的函数式.
(2)若电容器的耐压值为5 V,该电子秤的最大称量值为多少?
(3)如果把电流表中电流的刻度变换成压力刻度,则该测力显示器的刻度是否均匀?
解析 (1)由表中数据可知,K===0.4 Ω/N
所以电阻R随压力F变化的函数表达式为
R=(300-0.4F)Ω
(2)R上受到的压力越大,R的阻值越小,电容器两极板电压越大,但不能超过5 V,所以
= 解得R=60 Ω
又因为R=(300-0.4F)Ω 得F=600 N
(3)电流表中的电流I==,
电流I与压力F不是线性关系,则该测力显示器的刻度不均匀.
答案 (1)R=(300-0.4F)Ω
(2)600 N
(3)不均匀
课 后 跟 踪 演 练
基 础 巩 固
1.正常工作的理想变压器的原、副线圈中,数值上不一定相等的是( )
A.电流的频率 B.端电压的峰值
C.电流的有效值 D.电功率
解析 理想变压器正常工作时,原、副线圈的输入功率和输出功率相等,变压器不会改变原、副线圈的电流的频率;变压器会改变原、副线圈的端电压和峰值,有效电压,以及原、副线圈中的电流的有效值,故选项B、C正确.
答案 BC
2.下列关于理想变压器的说法中,正确的是( )
A.输入功率等于输出功率
B.输送的电能经变压器先转化为磁场能,再转化为电能
C.输送的电能经变压器先转化为电场能,再转化为电能
D.输送的电能经变压器的铁芯直接传输过去
解析 变压器传输的是交变电流,当电流经过原线圈时,在铁芯中产生变化的磁场,即电能转化为磁场能.此变化的磁场在副线圈中产生感应电动势.若线圈闭合,则产生感应电流,磁场能又转化为电能.
答案 AB
3.如图所示为一理想变压器和负载电阻R,下列哪些做法可增加变压器的输入功率( )
A.只减少副线圈匝数
B.只减少原线圈匝数
C.只增加副线圈匝数
D.只减小R的阻值
解析 减少原线圈匝数,等于增加副线圈匝数,改变了电压比.增加副线圈匝数,也是改变了匝数比,等于提高了输出电压,增大了输出功率,而输入功率等于输出功率,减小电阻R,增大了输出功率.
答案 BCD
4.理想变压器原、副线圈匝数比为10:1,以下说法中正确的是( )
A.穿过原、副线圈每一匝磁通量之比是10:1
B.穿过原、副线圈每一匝磁通量的变化率相等
C.原、副线圈每一匝产生的电动势瞬时值之比为10:1
D.正常工作时原、副线圈的输入、输出功率之比为1:1
解析 此题考查的是对变压器原理的掌握,对理想变压器,B选项认为无磁通量损漏,因而穿过两个线圈的交变磁通量相同,磁通量变化率相同,因而每匝线圈产生感应电动势相等,才导致电压与匝数成正比;D选项认为可以忽略热损耗,故输入功率等于输出功率.
答案 BD
5.一台理想变压器的原、副线圈匝数之比为4:1,若原线圈加上u=1414sin100πt V的交流电,则用交流电压表测得副线圈两端的电压是( )
A.250 V B.353.5 V
C.499.8 V D.200 V
解析 u=1414sin100πt的交流电有效值为1000 V,故副线圈上电压表测得电压为250 V.
答案 A
6.一输入电压为220 V,输出电压为36 V的变压器副线圈烧坏.为获知此变压器原、副线圈匝数,某同学拆下烧坏的副线圈,用绝缘导线在铁芯上新绕了5匝线圈,如图所示,然后将原线圈接到220 V交流电源上,测得新绕线圈两端的电压为1 V.按理想变压器分析,该变压器烧坏前的原、副线圈匝数分别为( )
A.1100,360 B.1100,180
C.2200,180 D.2200,360
解析 由变压器的电压和匝数的关系,=,n1=n3=×5=1100匝,n2==匝=180匝.故B选项正确.
答案 B
7.(2012·山东)图甲是某燃气炉点火装置的原理图.转换器将直流电压转换为图乙所示的正弦交变电压,并加在一理想变压器的原线圈上,变压器原、副线圈的匝数分别为n1、n2,V为交流电压表.当变压器副线圈电压的瞬时值大于5000 V时,就会在钢针和金属板间引发电火花进而点燃气体.以下判断正确的是( )
A.电压表的示数等于5 V
B.电压表的示数等于 V
C.实现点火的条件是>1000
D.实现点火的条件是<1000
解析 电压表示数为电压有效值,由图乙可知U== V,选项A错误,选项B正确;副线圈电压峰值为5000 V时,==1000,由于引发电火花的条件是副线圈的电压峰值大于5000 V,故>1000,选项C正确,选项D错误.
答案 BC
拓 展 提 升
8.如图所示为一理想变压器,n1为原线圈,接一正弦交流电,n2=n3,在n2、n3两个线圈上分别获得35 V电压,要想得到70 V电压,c、d、e、f怎样连接( )
A.d、e连在一起,c、f为输出端
B.c、f连在一起,e、d为输出端
C.e、c连在一起,f、d为输出端
D.f、d连在一起,e、c为输出端
解析 两个线圈串联后,要注意使电动势的方向相同,如果接反了,输出电压就变为零.
答案 CD
9.如图所示,理想变压器的原、副线圈匝数比为1:5,原线圈两端的交变电压为u=20 sin100πt V.氖泡在两端电压达到100 V时开始发光.下列说法中正确的有( )
A.开关接通后,氖泡的发光频率为100 Hz
B.开关接通后,电压表的示数为100 V
C.开关断开后,电压表的示数变大
D.开关断开后,变压器的输出功率不变
解析 交变电流的频率f===50 Hz,变压器不会改变交变电流的频率,副线圈输出电压的最大值为100 V,在一个周期内氖泡有两次发光,故氖泡发光的频率为交变电流频率的2倍,所以A选项正确;副线圈输出电压,由=,得U2=U1=100 V.变压器为理想变压器,即线圈的内阻为零,所以B选项正确,C选项错误;开关断开后,变压器的输出功率减小,D选项错误.
答案 AB
10.(2012·福建)如图所示,理想变压器原线圈输入电压u=Umsinωt,副线圈电路中R0为定值电阻,R是滑动变阻器.V1和V2是理想交流电压表,示数分别用U1和U2表示;A1和A2是理想交流电流表,示数分别用I1和I2表示.下列说法正确的是( )
A.I1和I2表示电流的瞬时值
B.U1和U2表示电压的最大值
C.滑片P向下滑动过程中,U2不变、I1变大
D.滑片P向下滑动过程中,U2变小、I1变小
解析 交流电表的示数为有效值,故选项A、B错误;P向下滑动过程中,R变小,由于交变电源,原副线圈匝数不变,U1、U2均不变,所以I2=变大,由=,得I1=I2变大,故选项C正确,选项D错误.
答案 C
11.(2011·浙江)如图所示,在铁芯上、下分别绕有匝数n1=800和n2=200的两个线圈,上线圈两端与u=51sin314t V的交流电源相连,将下线圈两端接交流电压表,则交流电压表的读数可能是( )
A.2.0 V B.9.0 V
C.12.7 V D.144.0 V
解析 线圈所接交流电的有效电压U1= V,U1=n1,U2=n2,若把上述两个线圈和铁芯看成理想变压器,则有=,得U2=U1=× V=9 V.但考虑到铁芯并不封闭,会有漏磁,所以>,则U2<9 V,故只有A选项正确.
答案 A
12.如图所示为一理想变压器,n2=10 匝,n3=20 匝,L1和L2均是“220 V,15 W”的灯泡,与一匝线圈相连的电压表,读数为11 V,那么变压器的实际输入功率为______W.
解析 电压表读数为11 V即n=1时U=11 V.
∴U2=U=110 V,U3=220 V.
∴P2=3.75 W,P3=15 W.
∴P出=P2+P3=18.75 W.
∴P入=P出=18.75 W.
答案 18.75
13.一个理想变压器,原线圈输入220 V电压时,副线圈输出电压为22 V,若副线圈增加100 匝后,输出电压增加到33 V,则变压器原线圈匝数为______匝.
解析 由题意知==10,又已知副线圈增加100 匝后,输出电压增加11 V,因为每1 匝对应的电压相等(11 V/100 匝),可知副线圈原来匝数为200 匝,所以原线圈匝数为10×200 匝=2000 匝.
答案 2000
14.如图所示,理想变压器原、副线圈的匝数之比n1:n2=2:1,L1是“100 V,40 W”的灯泡,L2和L3均为“220 V,100 W”的灯泡,当L1正常发光时,求变压器的输入功率.
解析 灯泡中只L1正常发光,L2、L3不一定正常发光 I1==0.4 A.
由理想变压器电流关系,得
n1I1=n2I2(I2为副线圈中总电流),
I2=0.8 A,
副线圈中R=242 Ω,∴U2=193.6 V.
∴U1=387.2 V.
∴P入=U1I1=387.2×0.4 W≈155 W.
答案 155 W
15.(2011·江苏)如图甲所示为一理想变压器,ab为原线圈,ce为副线圈,d为副线圈引出的一个接头,原线圈输入正弦式交变电压的u-t图象如图乙所示.若只在ce间接一只Rce=400 Ω的电阻,或只在de间接一只Rde=225 Ω的电阻,两种情况下电阻消耗的功率均为80 W.
(1)请写出原线圈输入电压瞬时值uab的表达式;
(2)求只在ce间接400 Ω电阻时,原线圈中的电流I1;
(2)求ce和de间线圈的匝数比.
解析 (1)由图乙知T=0.01 s,ω=200π rad/s.
电压瞬时值uab=400sin200πt V.
(2)电压有效值U1=200 V,理想变压器
P1=P2,
原线圈中的电流I1=,解得I1≈0.28A(或
A).
(3)设ab间匝数为n1,=,同理=.
由题意知=,解得= .
代入数据得=.
答案 见解析
