第十三章 电磁感应与电磁波初步
13.3 电磁感应现象及应用
第二课时

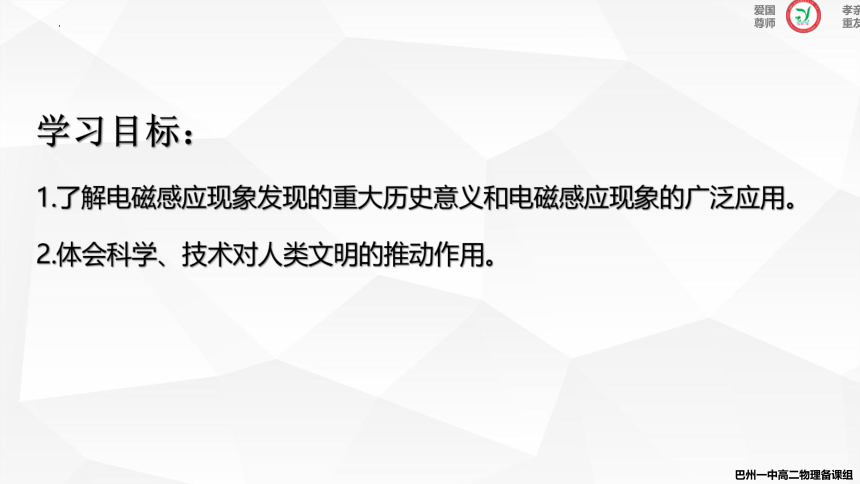

学习目标：
1.了解电磁感应现象发现的重大历史意义和电磁感应现象的广泛应用。
2.体会科学、技术对人类文明的推动作用。

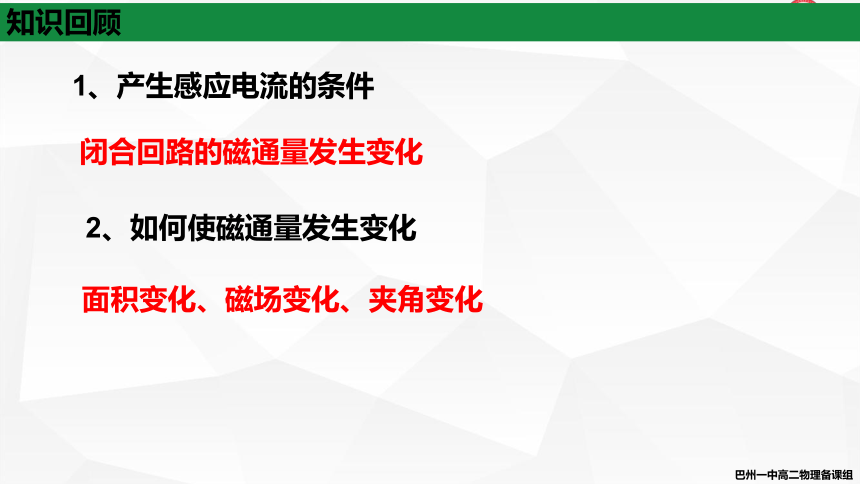

知识回顾
1、产生感应电流的条件
闭合回路的磁通量发生变化
2、如何使磁通量发生变化
面积变化、磁场变化、夹角变化

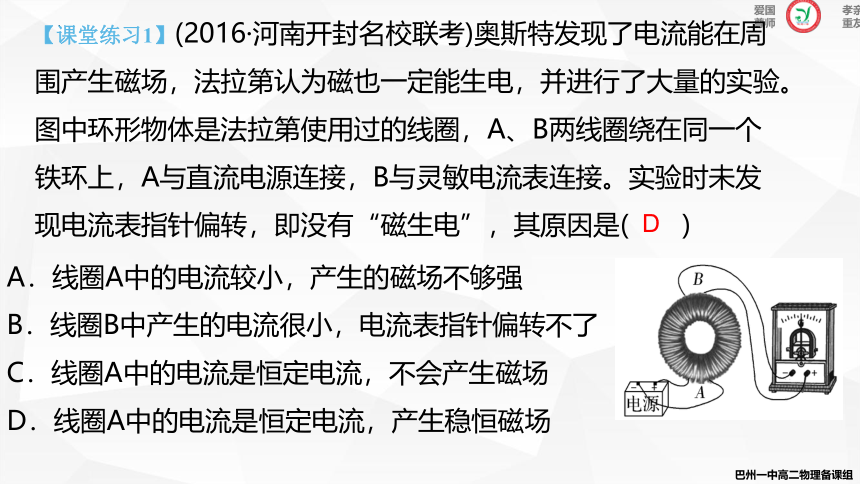

【课堂练习1】(2016·河南开封名校联考)奥斯特发现了电流能在周围产生磁场，法拉第认为磁也一定能生电，并进行了大量的实验。图中环形物体是法拉第使用过的线圈，A、B两线圈绕在同一个铁环上，A与直流电源连接，B与灵敏电流表连接。实验时未发现电流表指针偏转，即没有“磁生电”，其原因是(　　)
A．线圈A中的电流较小，产生的磁场不够强
B．线圈B中产生的电流很小，电流表指针偏转不了
C．线圈A中的电流是恒定电流，不会产生磁场
D．线圈A中的电流是恒定电流，产生稳恒磁场
D

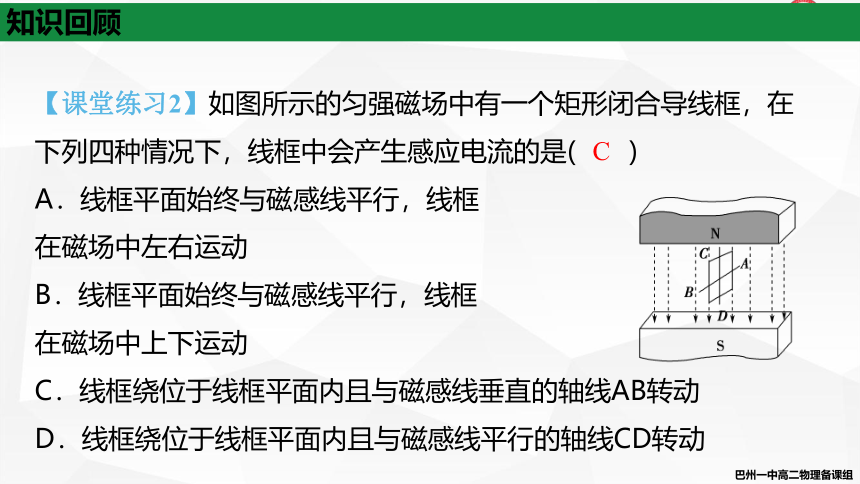

【课堂练习2】如图所示的匀强磁场中有一个矩形闭合导线框，在下列四种情况下，线框中会产生感应电流的是(　　)
A．线框平面始终与磁感线平行，线框
在磁场中左右运动
B．线框平面始终与磁感线平行，线框
在磁场中上下运动
C．线框绕位于线框平面内且与磁感线垂直的轴线AB转动
D．线框绕位于线框平面内且与磁感线平行的轴线CD转动
C
知识回顾

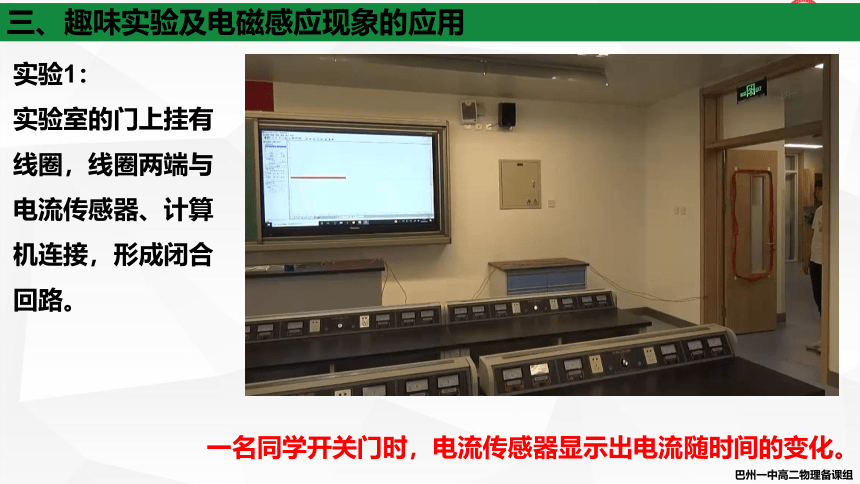

实验1：
实验室的门上挂有线圈，线圈两端与电流传感器、计算机连接，形成闭合回路。
一名同学开关门时，电流传感器显示出电流随时间的变化。
三、趣味实验及电磁感应现象的应用
用万用表的交流50V电压档，测原线圈两端电压5.0V（电源输出电压）、副线圈不同接线柱之间的电压10.0V，43.0V。我们看到变压器可以传递能量，还可以改变电压。
A
B
A
B

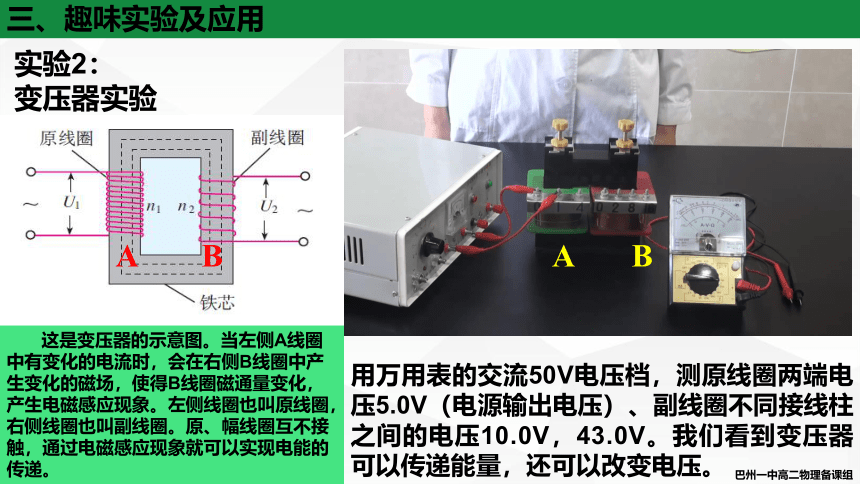

实验2：
变压器实验
这是变压器的示意图。当左侧A线圈中有变化的电流时，会在右侧B线圈中产生变化的磁场，使得B线圈磁通量变化，产生电磁感应现象。左侧线圈也叫原线圈，右侧线圈也叫副线圈。原、幅线圈互不接触，通过电磁感应现象就可以实现电能的传递。
三、趣味实验及应用

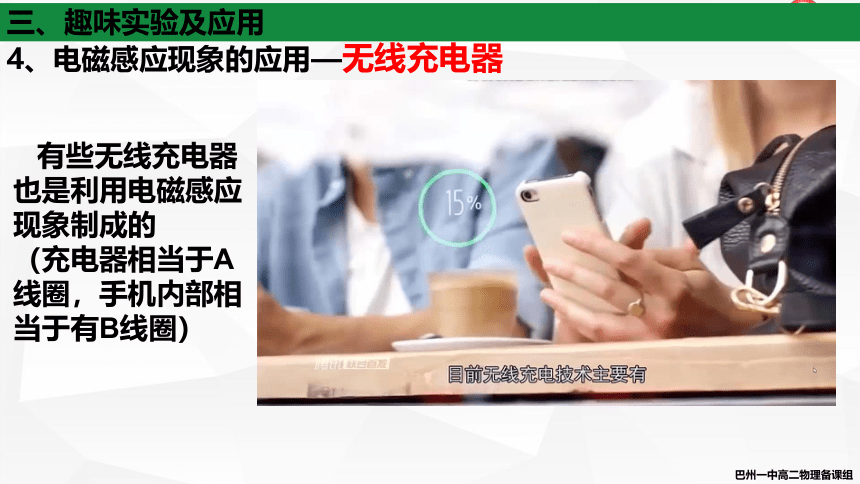

4、电磁感应现象的应用—无线充电器
有些无线充电器也是利用电磁感应现象制成的
（充电器相当于A线圈，手机内部相当于有B线圈）
三、趣味实验及应用
我们看到电磁感应现象还可以传递、放大声音信号。
三、趣味实验及应用
3、电磁感应现象的应用—无线传输
2个线圈跟变压器的原、副线圈一样，不直接接触，
就可以利用电磁感应现象传递电能。
三、趣味实验及应用
3、电磁感应现象的应用
4、电磁感应现象的应用
5、电磁感应现象的应用—发电机
三、趣味实验及应用
这是一台实验室手摇发电机。主要由线圈、磁体、皮带、转动手柄构成。
法拉第圆盘发电机
电磁铁
多股导线框
说到发电机，我们必须介绍法拉第根据电磁感应现象发明的世界上最早的发电机——圆盘发电机
关于圆盘发电机历史上还有一个小故事，1831年圣诞节前夕，一次科学报告会上，法拉第当众表演了一个实验。一个铜盘的轴和铜盘的边缘分别连在“电流表”的两端。法拉第摇动手柄使铜盘在磁极之间旋转，“电流表”的指针随之摆动。当时在场的一位贵妇人取笑地问：“先生，您发明的这个东西有什么用呢？”法拉第平静地反问：“夫人，新生的婴儿又有什么用呢？
的确，这个新生“婴儿”看起来有点寒酸，它产生的电流甚至不足以让一只小灯泡发光。后来的人们在此基础上，把永磁体改成了电磁铁，把铜盘改成多组导线框，就制成了功率较大的发电机。
三、趣味实验及应用
5、电磁感应现象的应用—发电机
三峡电站是世界上最大的水利发电工程，2020年6月21日，34台机组全部并网发电，实现2020年首次全开运行，每日发电量将近4亿千瓦时。足够点亮半个中国。
4、电磁感应现象的应用—发电机
三峡发电机组
三、趣味实验及应用
电学之父
交流电之父
课堂小结
电磁感应现象在从科学到技术的转变过程中！不断改变人类社会，造福人类！由于法拉第的伟大贡献，他被尊称为“电学之父”、“交流电之父” ！
根据法拉第的电磁感应现象制造的最早的发电机这个新生的“婴儿”，已经成长为改变世界面貌的“巨人”。它开辟了人类社会的电气化时代。已经成为当今社会不可或缺的一项技术。如果今天还有人问这有什么用？相信同学们都可以给她满意的答案！
三、趣味实验及应用
作业：
教材第129页 B组第三题
【课堂检测1】如图为研究电磁感应现象的实验装置。下列哪种情况下电流表指针不会偏转(　　)
A.闭合开关的瞬间
B.闭合开关后，电路中电流稳定时
C.闭合开关后，移动滑动变阻器的滑片时
D.闭合开关后，把线圈A从线圈B中拉出时
B
【课堂检测2】如图所示的匀强磁场中有一个矩形闭合导线框，在下列四种情况下，线框中会产生感应电流的是(　　)
A．如图甲所示，保持线框平面始终与磁感线平行，线框在磁场中左右运动
B．如图乙所示，保持线框平面始终与磁感线平行，线框在磁场中上下运动
C．如图丙所示，线框绕位于线框平面内且与磁感线垂直的轴线AB转动
D．如图丁所示，线框绕位于线框平面内且与磁感线平行的轴线CD转动
C
